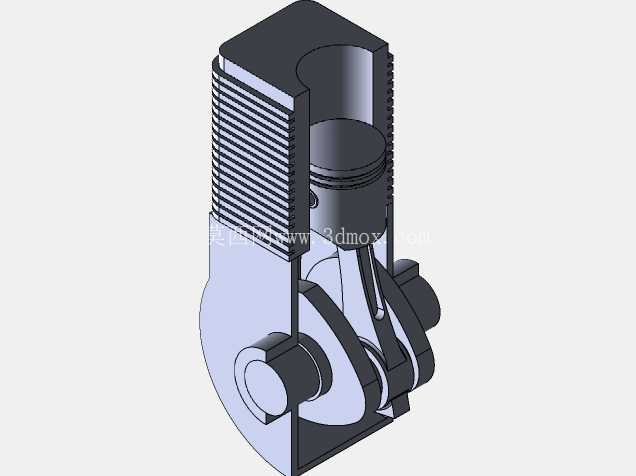

单活塞内燃机横截面剖视结构展示

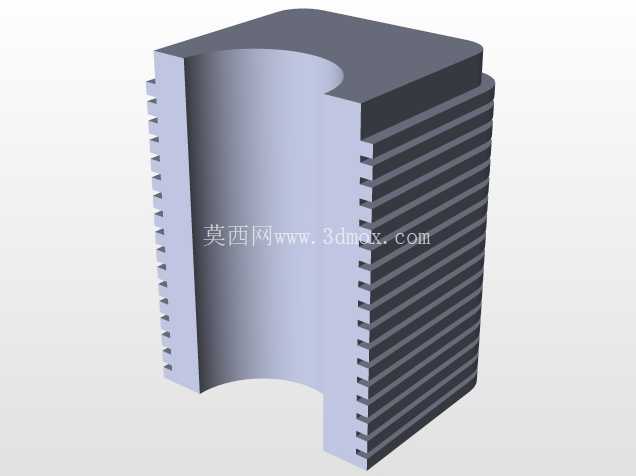

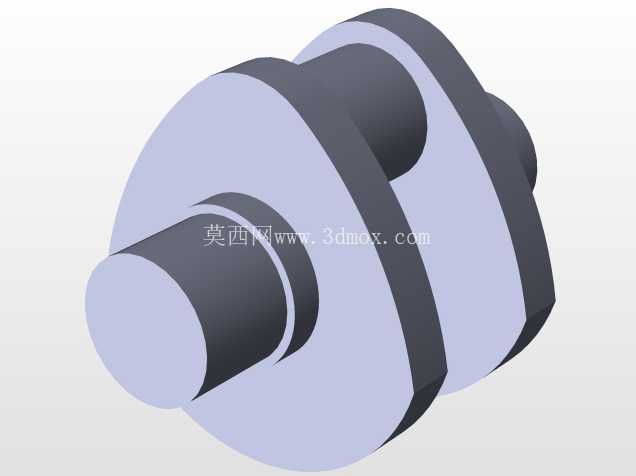

　　本次呈现的单活塞内燃机剖视结构，核心面向小型动力配套场景的结构设计参考需求，常见应用覆盖小型通用发电机组、园林动力机具、微型摩托类代步设备以及教学演示教具领域，这类小排量单缸动力结构凭借构造简单、维护便捷、成本可控的特性，在小功率输出需求场景中始终保有稳定的应用占比。从结构功能逻辑来看，这套模型完整还原了内燃机核心做功循环的所有关键部件：外侧带散热鳍片的气缸体承担活塞往复运动的导向与散热职能，鳍片的排布密度、高度差完全匹配风冷散热的气流走向设计，能在无额外水冷回路的前提下，保证持续做功过程中缸体温度维持在材料许用范围之内；缸内的活塞组件搭配活塞环形成密封腔体，承接燃油爆燃产生的推力，通过活塞销将直线往复作用力传递给连杆构件；连杆下端连接的曲柄曲轴结构，完成直线运动到旋转运动的转换，曲轴的配重块构型经过动平衡校核，能抵消活塞往复运动产生的一阶惯性力，降低整机运行过程中的振动幅值。

　　设计思路上采用半剖视的呈现方式，将内部装配关系完全外露，省去了外层壳体的遮挡，方便结构设计人员直接观察各部件的运动干涉边界：活塞处于上止点时，活塞顶面与缸盖燃烧室的预留压缩间隙符合小排量汽油机的压缩比设计要求，不会出现碰撞气门或者压缩比不足导致的动力输出异常；连杆摆动过程中，杆身与曲轴箱内壁的最小间隙预留了足够的热膨胀余量，避免热机状态下出现运动剐蹭；曲轴输出端的轴伸长度、配合轴径尺寸匹配通用小型动力的标准安装接口，可以直接对接发电机转子、机具传动箱等外接负载，不需要额外做转接结构的改动。

　　从安装边界维度考量，气缸体外侧的安装凸台位置、螺孔孔径与孔距，完全沿用通用单缸风冷内燃机的安装规范，配套的机架固定位不需要重新开模设计，可直接适配现有成熟的通用动力安装机架；曲轴箱的腔体容积兼顾了润滑油存储量与整机轻量化需求，既保证连续运行时的润滑油液位满足飞溅润滑要求，又不会因为腔体过大导致整机重量超出小型机具的配重要求。这套结构在建模过程中，所有运动副的配合间隙都参考了实际量产机型的工程公差：活塞与缸壁的配合间隙考虑了铝合金活塞与铸铁缸体的热膨胀系数差异，冷机状态下的间隙值既能保证装配顺畅，热机膨胀后又能维持足够的密封性能；连杆大头与曲轴曲柄销的配合间隙预留了润滑油膜的存在空间，避免转动过程中出现干磨故障；散热鳍片的厚度从根部到顶端逐渐收窄，既保证根部的结构强度，又提升鳍片顶端的散热效率，完全符合风冷内燃机的散热设计逻辑。

　　对于从事小型动力设备开发、机械原理教学教具设计的从业者而言，这套剖视结构可以直接作为方案评审的直观展示载体，也能作为运动仿真分析的基础模型，通过调整曲柄半径、连杆长度、活塞行程等参数，快速验证不同排量、不同压缩比方案的结构可行性，省去从草图开始重新构建核心运动结构的重复工作量，同时半剖的展示形式也能帮助新入行的设计人员快速理解内燃机的做功传递路径，理清各部件之间的装配约束关系，避免在初始设计阶段出现运动干涉、安装空间不足这类基础性错误。
