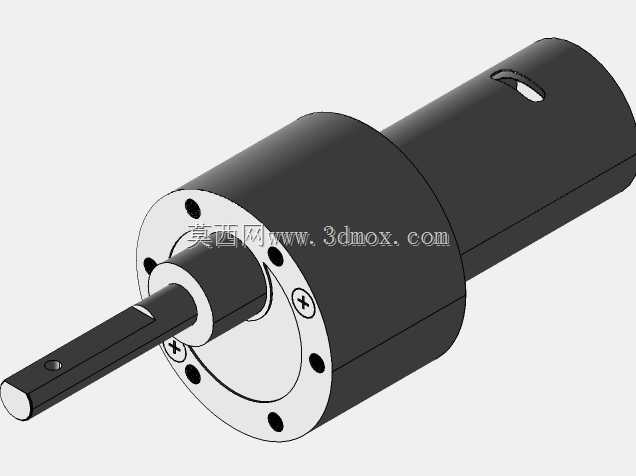

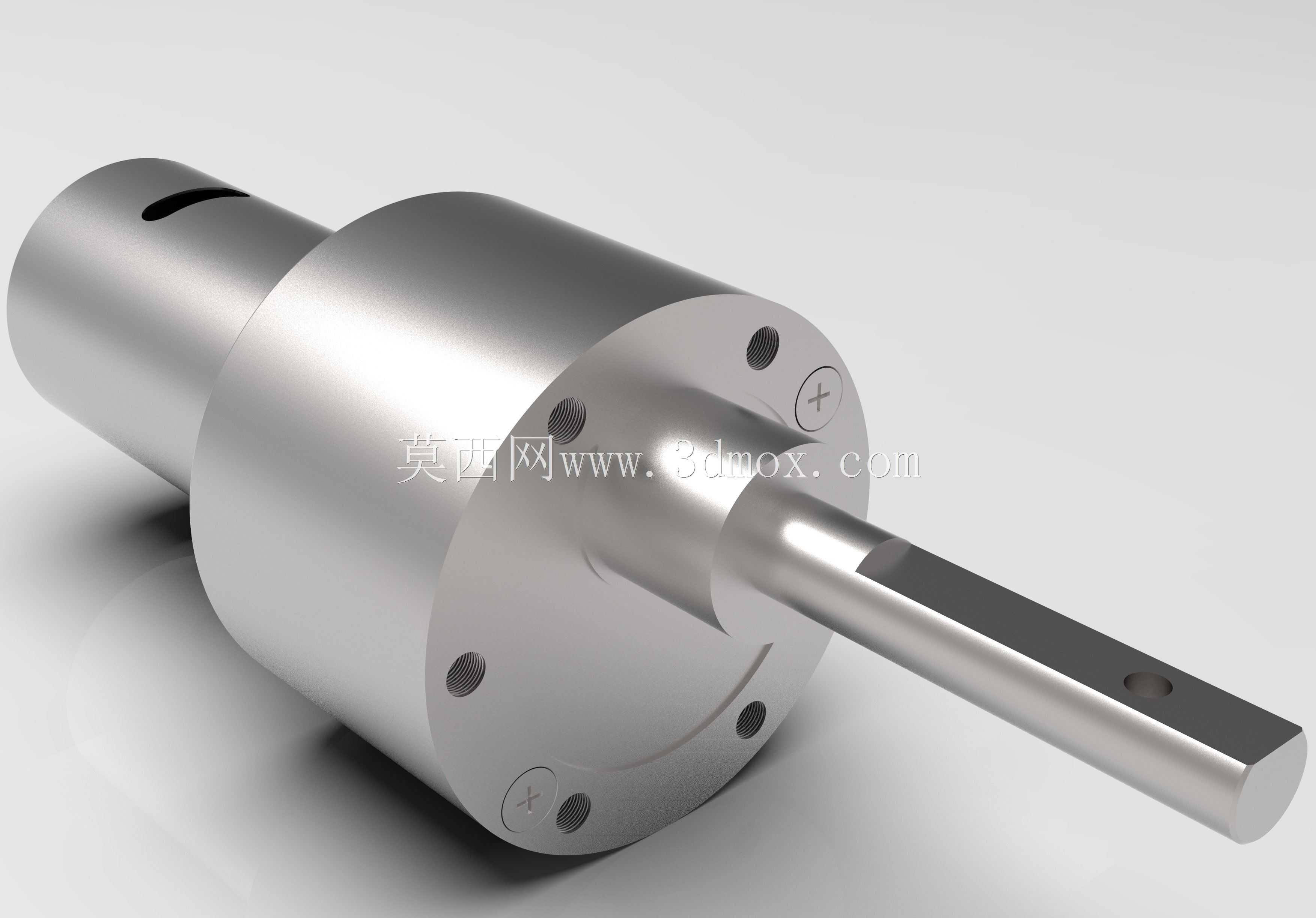

约翰逊高转矩齿轮减速直流电机结构

这类带齿轮箱的直流电机，在小型自动化设备、桌面级机器人、智能传动模组里的出镜率极高，很多做小型执行端的结构工程师选型时，都会优先考虑这类集成减速结构的动力单元，不用额外搭配减速箱，能省掉不少传动链匹配的工作量。从结构设计逻辑来看，它把直流电机本体和金属齿轮减速箱做了一体化集成，核心是通过齿轮组的减速增扭特性，弥补普通直流电机低转速下转矩不足的问题，毕竟很多小型负载需要的是低转速大扭矩输出，直连普通直流电机要么转矩不够带不动负载，要么要额外做减速结构，占用更多安装空间。

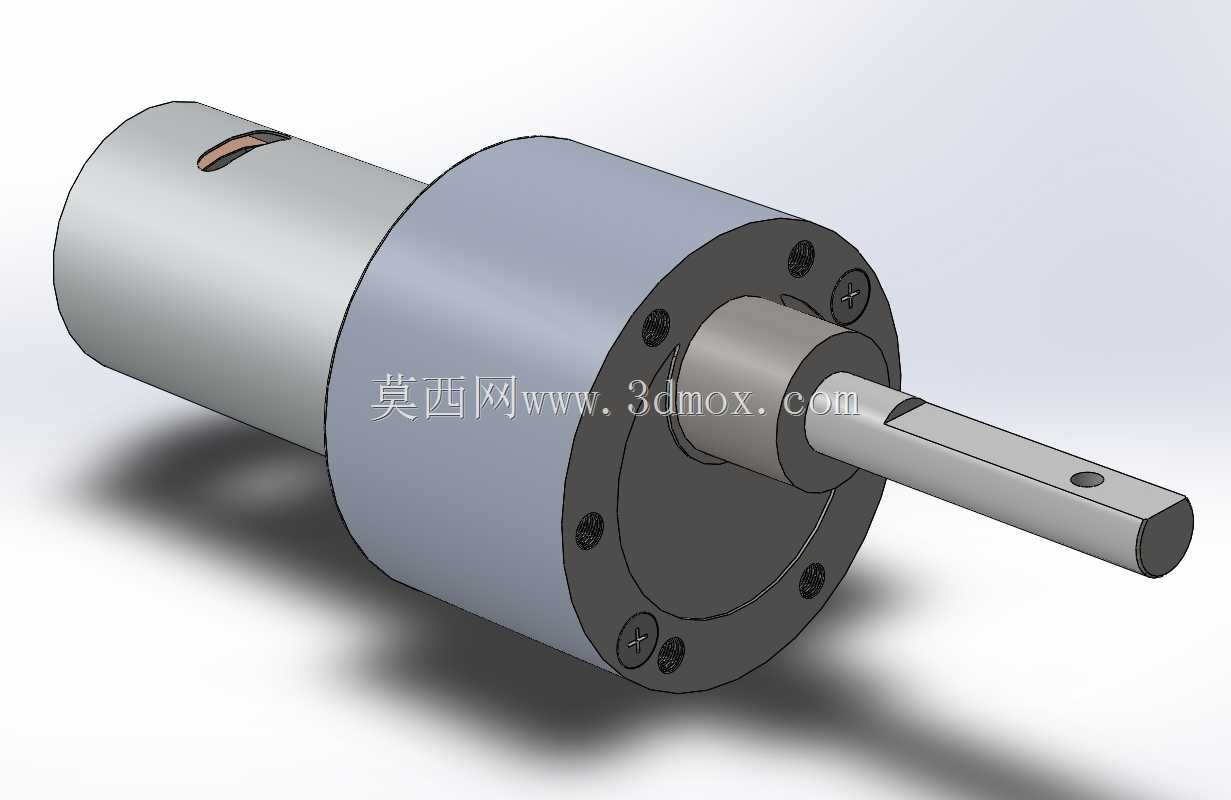

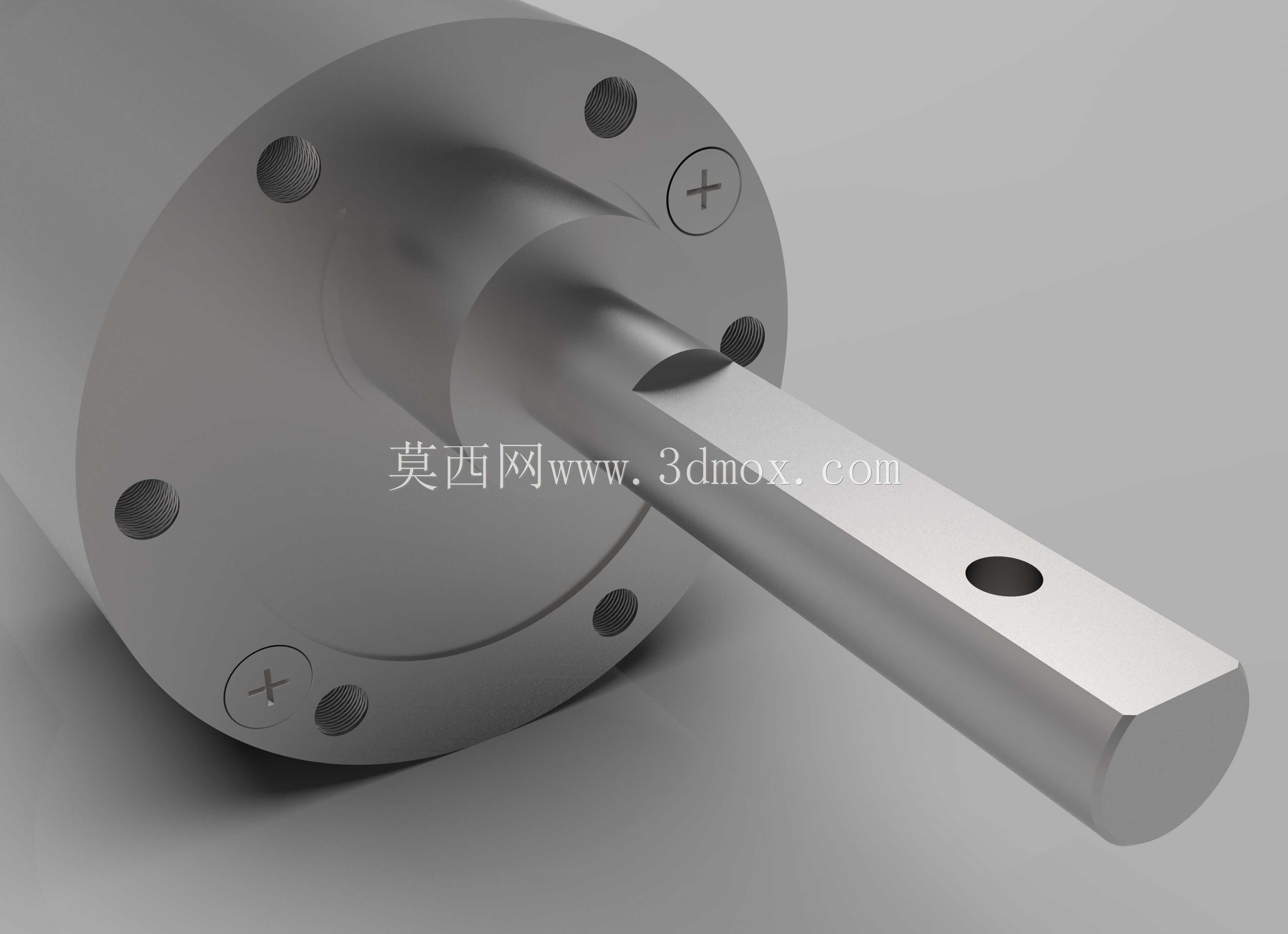

安装端的设计也做了通用化适配，端面上预留的六个M3安装孔，是小型动力单元很常用的安装孔位规格，不管是装在铝型材框架上，还是固定在定制的安装支架上，都能直接用标准M3螺丝锁紧，不用额外做孔位适配。输出轴做了偏心轴结构，也就是常说的侧轴设计，这种结构在需要偏心传动、往复摆动的机构里非常实用，比如小型振动给料机构、桌面级分拣设备的摆臂驱动，都能直接利用这个偏心结构实现动作，不用额外加装偏心轮。输出轴上还做了金属衬套，这个细节是针对长期运行的耐磨需求设计的，普通直流电机的输出轴如果直接和安装座的孔位配合，长时间正反转、带负载启停很容易出现轴颈磨损，衬套能把磨损集中在可更换的衬套零件上，大幅提升整机的使用寿命，轴端预留的耦合孔，是用来和外接负载做周向固定的，不管是装联轴器、同步轮还是直接连接执行件，都能通过这个孔穿销固定，避免传动过程中出现打滑空转的问题。

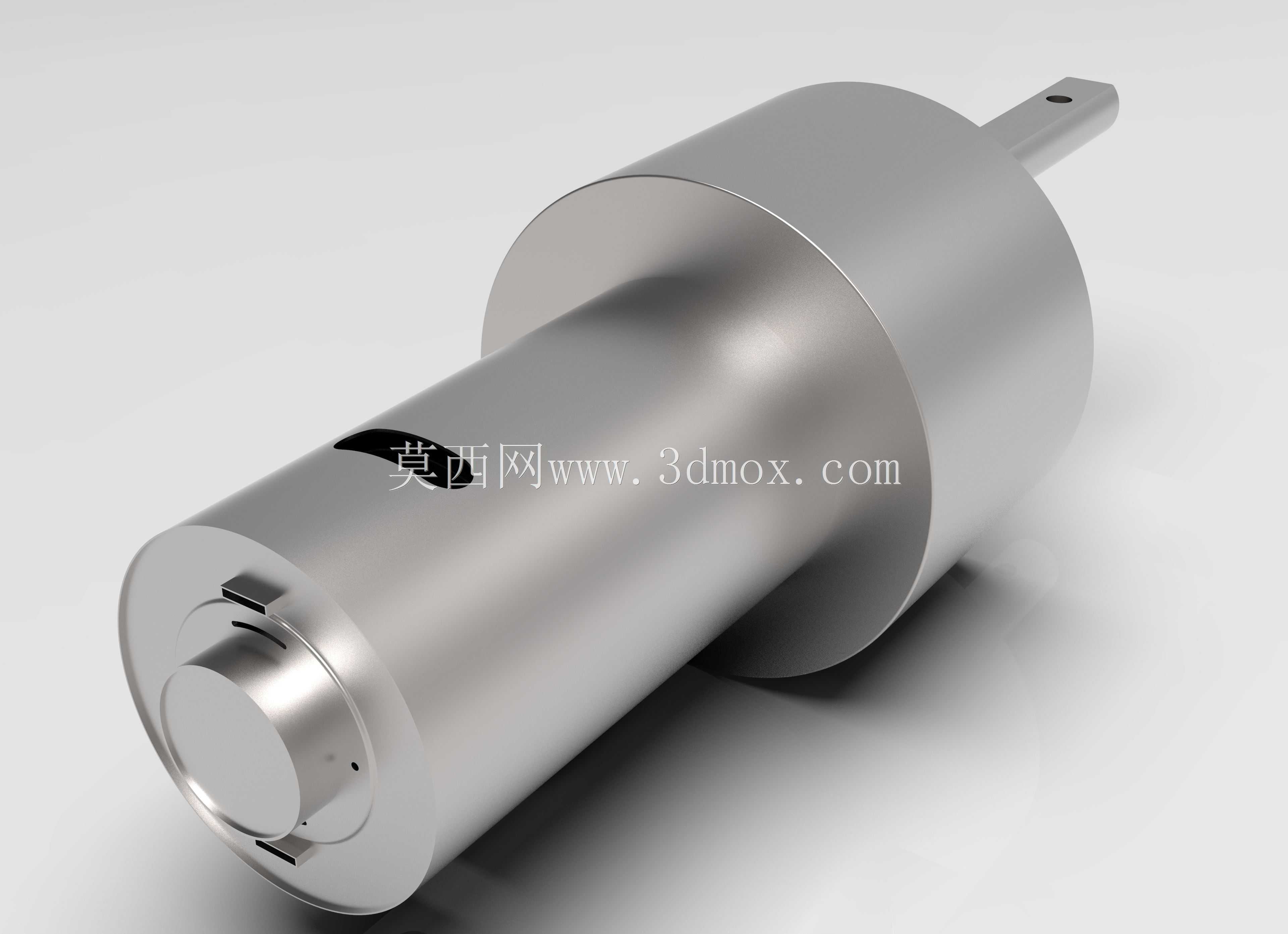

从安装边界来看，这类电机的径向尺寸控制得非常紧凑，圆柱形的本体外壳在做布局设计时，不用预留太多异形避让空间，只要按照外径预留圆形安装位即可，轴向长度也做了优化，在集成减速箱的前提下，整体轴向尺寸比“普通直流电机+独立减速箱”的组合短了近三分之一，对安装空间局促的小型设备非常友好。实际使用中，这类电机适配低压直流供电场景，在电池供电的移动机器人、小型智能设备里，不用额外做高压供电回路，供电匹配难度低，加上齿轮箱是金属材质，相比塑料齿轮的减速电机，能承受更大的瞬时冲击负载，遇到负载卡滞的情况，不容易打坏齿轮，故障率更低，很适合用在启停频繁、负载波动较大的工况里。做三维建模的时候，要特别注意安装孔的位置度公差、输出轴的偏心距尺寸，还有轴端耦合孔的位置精度，这些尺寸如果出现偏差，实际装配时很容易出现安装孔对不上、偏心动作轨迹不对、负载连接打滑的问题，建模时还要预留好接线端的避让空间，避免装配时电源线和周边结构件产生干涉。
