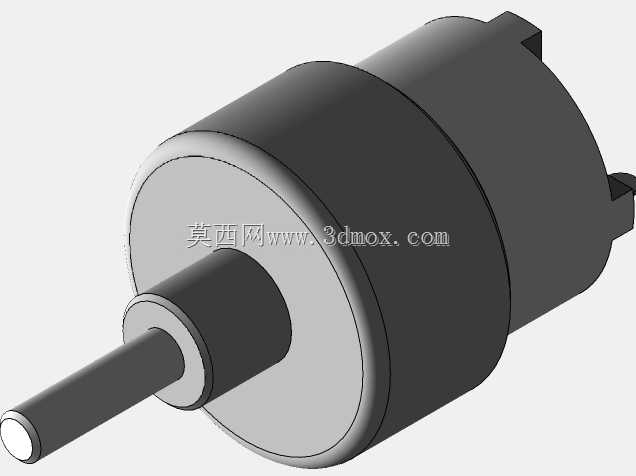

12V中心轴输出直流齿轮减速电机结构

这款带齿轮减速结构的直流动力元件，在小型自动化设备、民用电动器具、智能传动终端里的应用覆盖度极高，从桌面级小型输送线的驱动单元，到家用智能小家电的动力输出，再到小型机器人关节的动力源，都能见到同结构产品的身影。不同于普通直出轴直流电机的高转速低扭矩特性，集成齿轮减速组的结构设计，能把电机本体输出的高转速通过齿轮组的啮合传动逐级降速，同时按传动比放大输出扭矩，匹配低转速大扭矩的负载工况需求，避免直连电机时出现的负载堵转、扭矩不足、转速过快无法匹配执行端动作节奏的问题。设计阶段首先要匹配12V供电工况下的电机本体输出特性，再根据常用工况的目标输出转速、额定负载扭矩反推齿轮组的传动比，各级齿轮的模数、齿宽参数都要对应传递扭矩做强度校核，避免长期负载运行出现齿面磨损、断齿的失效问题。外形上采用圆柱阶梯式的壳体结构，输出端为同轴中心轴设计，安装时可以通过壳体前端的定位止口匹配安装位的定位孔，保证输出轴与负载输入端的同轴度，减少轴系偏载带来的轴承磨损、轴封渗漏问题。输出轴的轴径、伸出长度都做了标准化适配，能直接匹配市面上多数小型联轴器、同步带轮、传动齿轮的安装孔径，不需要额外做轴径改装就能快速集成到设备结构里。壳体的外径尺寸、后端出线位置的布局，也充分考虑了狭小安装空间的适配性，不管是内嵌到设备腔体内部，还是通过支架外置安装，都不会和周边结构件产生干涉。齿轮组的排布采用同轴串联布局，所有传动齿轮都封装在金属壳体内，既能避免外界粉尘、水汽进入齿轮啮合区域影响传动寿命，也能减少齿轮啮合产生的噪音向外传递，同时壳体本身可以作为散热结构，把电机和齿轮组运行产生的热量快速传导到外界，保证长时间连续运行时的温升控制在合理区间。输出轴的轴承支撑采用跨距布局，前后端都配置了适配径向负载的轴承，能承受一定的径向载荷，适配带轮、齿轮这类会产生径向力的负载连接方式，不会因为径向负载过大出现轴弯曲、轴承提前失效的问题。
