3D打印机工作台调节用滚花螺母结构

这款调节螺母主要应用于桌面级FDM3D打印机的工作台调平机构中，是成型平台Z轴高度微调环节的核心执行零件，日常打印作业前的平台校准、长时间作业后的平台精度复调，都需要通过该零件与配套螺栓的配合完成位置锁定。从实际使用场景来看，桌面级3D打印机的工作台多为弹簧支撑的浮动式结构，单靠锁紧螺钉无法实现微米级的高度微调，这款带外滚花的螺母不需要借助额外扳手工具，操作人员直接用手指捏持外圈的滚花齿就能旋转调节，滚花齿的齿距和齿高经过适配设计，捏持旋转时不会打滑，单圈旋转的进给量匹配M3螺纹的导程，能够实现0.5mm每圈的精细进给，刚好匹配3D打印调平时0.1-0.2mm层厚对应的精度调节需求。

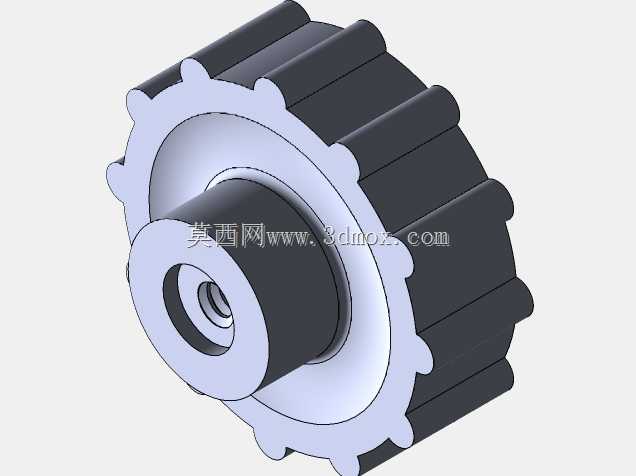

从结构设计思路来看，零件采用台阶式同轴结构，中心贯穿M3规格的标准内螺纹，与配套的M3螺栓形成螺纹传动副；大直径的外圈滚花段一方面提供了足够的手动操作力臂，不需要额外工具就能施加足够的锁紧力矩，另一方面滚花段的端面可以作为支撑面，抵接工作台底部的弹簧座或者支撑凸台，旋转螺母时就能沿螺栓轴向改变支撑位置，从而调整工作台对应点位的高度。中间的凸台结构做了让位设计，能够嵌入工作台安装板的预留沉孔中，避免螺母旋转时与安装板发生径向错位，同时凸台的直径比沉孔小0.2mm，预留了足够的安装间隙，不会因为加工公差导致卡滞。

从安装边界来看，零件的最大外径适配常规3D打印机工作台安装位的空间尺寸，不会与相邻的加热线、温度传感器走线发生干涉；轴向总长度经过匹配设计，在工作台调节到最低位置时，螺母不会凸出台面刮碰打印喷头，调节到最高位置时，螺纹啮合长度仍能保留3倍螺距以上，保证连接强度不会出现滑牙。零件的支撑端面做了平面度处理，旋转时不会出现端面跳动导致的平台倾斜，滚花齿的边缘做了小倒角处理，手动操作时不会划伤手指，长期反复调节也不会出现硌手的问题。这类手动调节螺母除了3D打印机工作台调平场景外，也可适配其他需要手动微调位置的小型工装、检测夹具的位置锁定环节，只要匹配对应规格的螺栓，就能实现无工具的快速精细调节。
