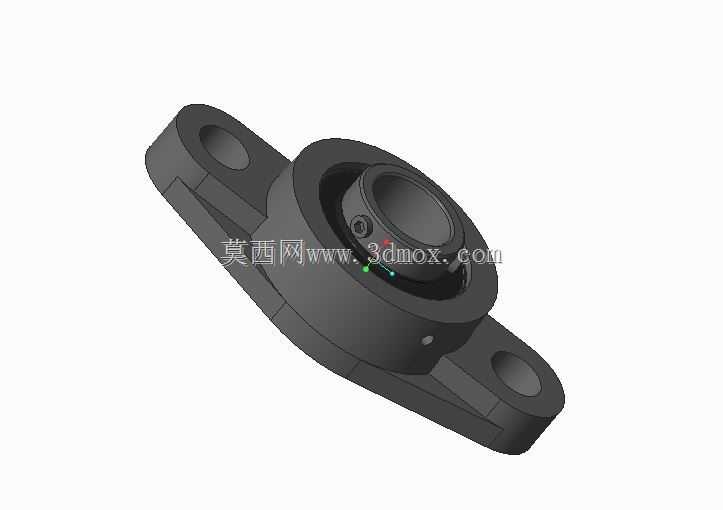

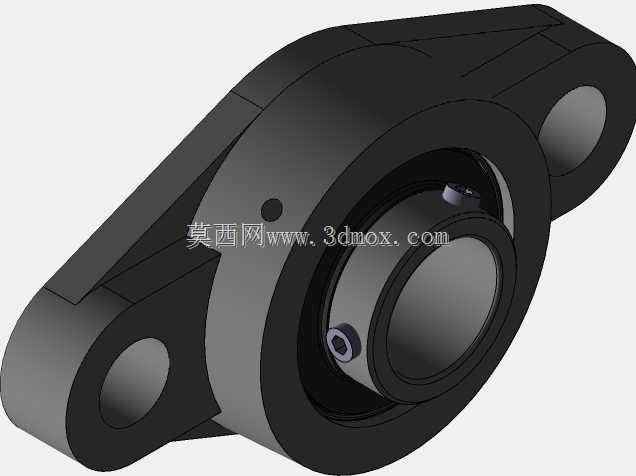

25mm轴径菱形带座外球面枕轴承

这款带菱形安装座的外球面枕轴承，适配25毫米直径的传动轴，是轻工输送、食品包装、小型农机、纺织设备等场景里极为常用的轴系支撑部件。日常设备运维中，这类轴承最常出现在皮带输送机的从动辊端、小型搅拌装置的动力输入轴位、自动化生产线的过渡辊支撑点，核心作用是为旋转轴提供稳定的径向支撑，同时补偿轴系安装过程中产生的轻微对中误差，避免轴件因安装偏差出现额外的交变应力，延长整套传动结构的服役周期。

从结构设计逻辑来看，产品采用菱形两孔安装法兰布局，相比方形四孔座，它的安装占用空间更小，在机架型材宽度有限、安装面局促的场景下适配性更强，两个安装孔的中心距经过标准化匹配，可直接对应常用铝型材、钢板机架的预装孔位，无需额外扩孔或改制安装面。轴承本体采用外球面设计，内圈与轴的配合通过顶丝锁紧固定，安装时无需额外加工定位轴肩，只要将轴穿入内圈后拧紧侧面的紧定螺钉即可完成轴向固定，现场装配效率远高于传统深沟球轴承加独立轴承座的分体结构。

设计建模过程中，需要重点关注几个核心尺寸边界：首先是轴承内孔的公差配合，要兼顾轴件的装配便利性与运转时的同轴度，避免配合过松导致跑内圈、过紧导致装配困难；其次是安装座的两个安装孔位置度，必须保证两孔中心连线与轴承内孔轴线的平行度，否则安装后会出现轴承座别劲、运转卡滞的问题；再者是轴承座的底座厚度与加强筋结构，要匹配对应载荷等级下的强度要求，避免重载工况下安装座出现断裂变形。实际选型时，这类轴承的密封结构也需要结合使用场景考量，多尘、潮湿的工况下要选用带双侧橡胶密封圈的版本，阻挡粉尘、水汽进入轴承滚道，减少润滑脂流失，降低日常维护的频次。

从建模细节上看，轴承内圈的紧定螺钉孔位、外圈与座体的配合球面、安装座底部的定位止口都需要精准还原，这些细节直接影响后续装配干涉检查、安装模拟的准确性，尤其是球面配合的接触区域，建模时要保证配合面的贴合度符合实际装配公差，不能出现面与面之间的错位或间隙过大的问题，否则后续做有限元受力分析时会出现应力计算失真的情况。
