带伞功能山地自行车三维结构设计

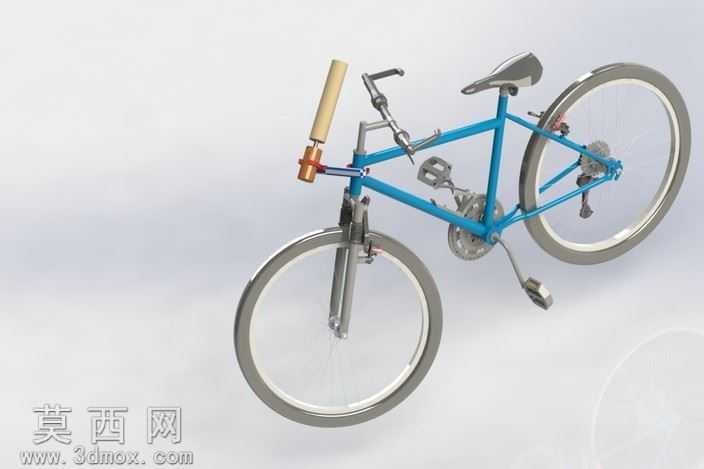

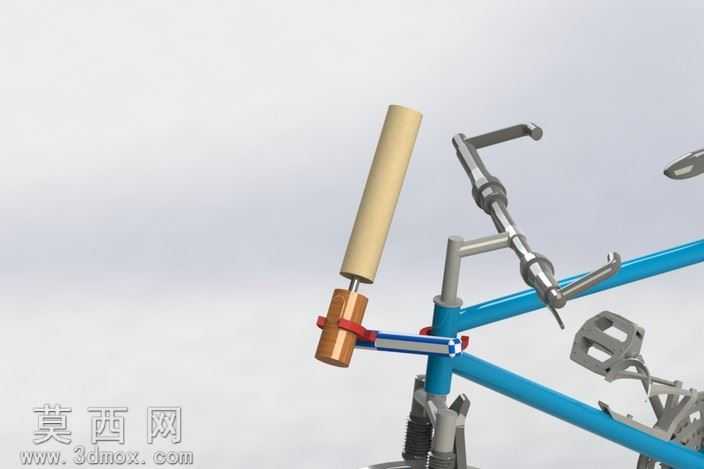

本作品为带集成雨伞功能的山地自行车三维设计模型，在常规山地自行车的结构基础上进行创意功能拓展，采用三维建模软件完成全零件参数化构建与整体装配。建模过程中首先完成自行车核心承载结构的搭建，对菱形车架的管材衔接、焊缝位置进行精细化处理，还原金属管材的弯折弧度与壁厚参数，保证车架结构的力学合理性；前后轮组采用轮圈、辐条、花鼓、轮胎的分层建模方式，对轮胎表面的防滑胎纹、辐条的交叉排布结构进行细节还原，轮圈部分还原金属抛光的质感表现。传动系统部分完整构建了牙盘、链条、飞轮、脚踏、曲柄的联动结构，对链条的链节铰接关系、牙盘与飞轮的齿形匹配度进行精准校准，保证传动结构的运动逻辑符合真实机械原理；车把部分除了常规的刹车手柄、变速拨杆结构外，在前叉舵管位置集成了雨伞收纳与固定枢轴结构，这也是本设计的核心创意点，两个枢轴结构可实现雨伞的多角度调节与大范围位置锁定，能够根据骑行时的天气情况、风向调整雨伞的遮挡角度与覆盖范围，在降雨天气下为骑行者提供有效的遮雨防护，同时枢轴结构带有锁紧限位设计，在不需要使用雨伞时可将伞体沿车把方向收纳固定，不会干扰正常的骑行操控。车座部分还原了人体工学曲面造型，对座垫的填充层、底部支撑弓的结构进行分层建模，刹车系统包含前后夹器、刹车线、刹车手柄的完整传动路径，对夹器的制动块、弹簧复位结构进行细节刻画。渲染阶段采用哑光金属材质表现车架主体，搭配橡胶材质表现轮胎、握把套，金属镀铬材质表现轮圈、辐条、传动零件，木质纹理表现伞柄部分，通过光影调整突出各部件的材质质感差异，整体装配过程中对所有零件的干涉情况进行逐一排查，保证各活动部件的运动行程无冲突，枢轴结构的转动阻尼、锁紧力度在模型中通过结构限位进行模拟，兼顾创意功能与实际骑行的结构可行性，既保留了山地自行车的原有骑行性能，又拓展了全天候出行的实用功能。
