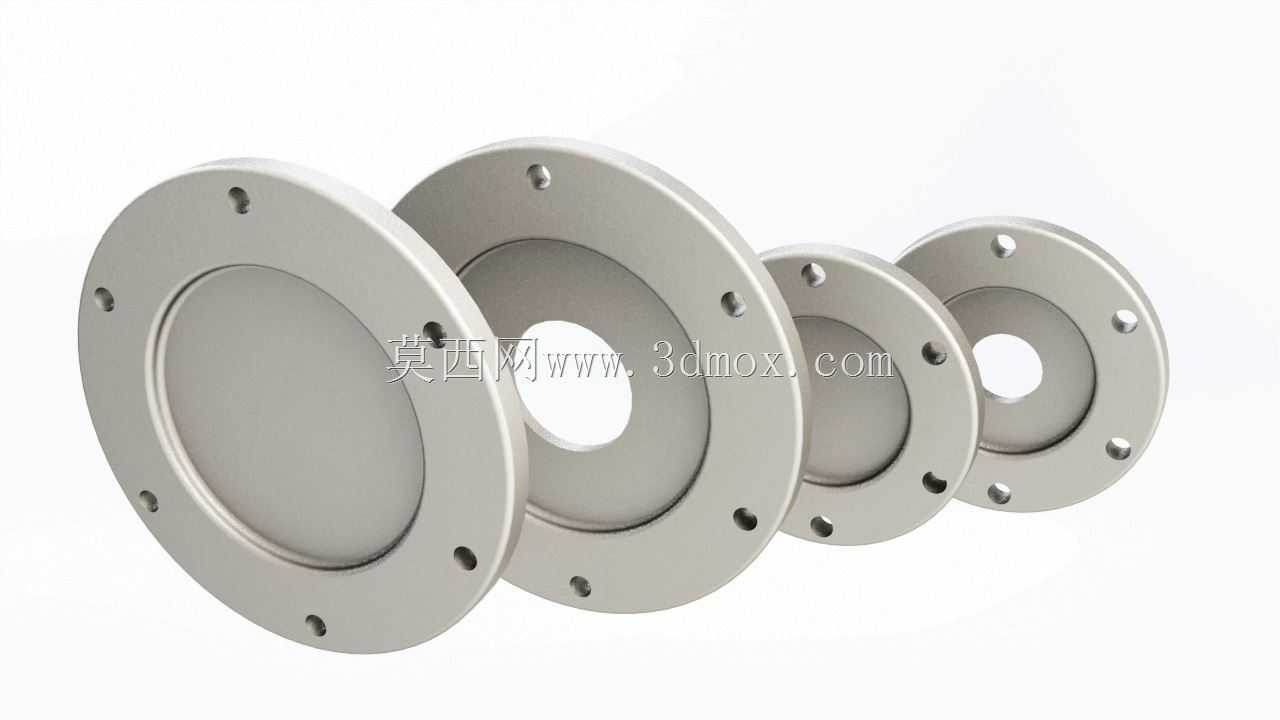

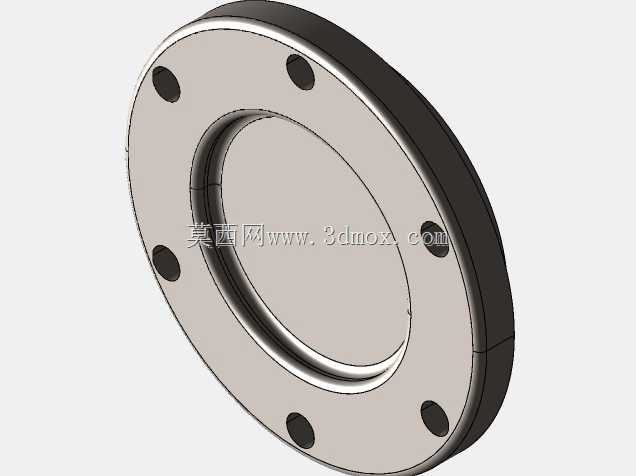

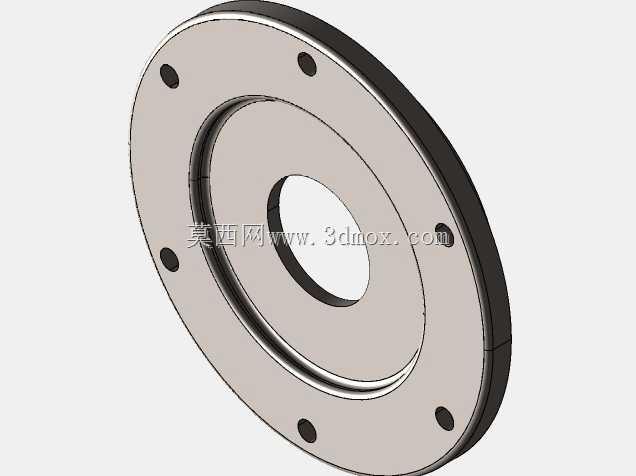

带安装法兰的密封端盖式盖板轴承

这类带法兰安装结构的盖板轴承，在轻工输送设备、小型动力传动单元、食品包装线的从动辊组里应用十分广泛，和常规无安装边的轴承相比，它不需要额外加工轴承座的沉台定位结构，直接通过法兰端面上的均布安装孔，就能把轴承组件固定在墙板、设备框架的安装平面上，大幅降低配套结构件的加工难度，也能省去轴承座的采购与装配工序，在中小载荷的旋转支承场景里能有效压缩整机的装配成本。从结构功能来看，盖板侧的封闭端盖能直接阻挡外界的粉尘、切削碎屑、喷淋液体进入轴承滚道内部，在有少量扬尘、偶尔溅水的工况下，不需要额外加装外置密封端盖，就能维持轴承内部润滑脂的清洁度，延长轴承的维护周期。设计这类轴承结构的时候，首先要匹配对应轴径的轴承内圈尺寸，法兰端的外径要比轴承外圈直径大出足够的安装边宽度，保证安装孔的中心距不会和轴承外圈发生干涉，端面上的安装孔通常做等角度均布，数量根据承载大小选择4到6个，孔位的位置度公差要控制在合理范围，避免安装时出现螺栓别劲、轴承外圈受力变形的问题。盖板和轴承外圈的配合要选过渡配合，既不能太松导致盖板运转中脱落，也不能过盈量太大压装时挤变形外圈导致滚道卡滞。安装边界上，法兰端面的平面度要满足贴合要求，安装面不能有凸起的焊渣、加工毛刺，否则锁紧螺栓后会导致轴承外圈偏斜，引发轴系转动卡滞、运转异响的问题。轴承的轴向定位完全靠法兰端面贴合安装面实现，不需要额外加工轴用挡圈槽或者端盖压紧结构，轴系的轴向窜动量靠轴承自身的游隙控制，选型时要根据实际工况的转速、载荷大小匹配对应游隙组别的轴承本体，高速轻载场景选小游隙组别，低速重载、环境温差大的场景选稍大游隙的配置。不同规格的盖板轴承，法兰厚度、安装孔孔径、整体轴向长度都随适配轴径变化，小规格适配10到20mm轴径的产品，法兰厚度通常在3到5mm，安装孔用M4或者M5的螺栓固定即可，大规格适配30mm以上轴径的产品，法兰厚度要加到6到10mm，安装孔也对应换成更大规格的螺栓，保证安装连接的刚性，避免运转中法兰变形导致轴承偏心。
