蜗轮蜗杆传动吊装演示装置结构设计

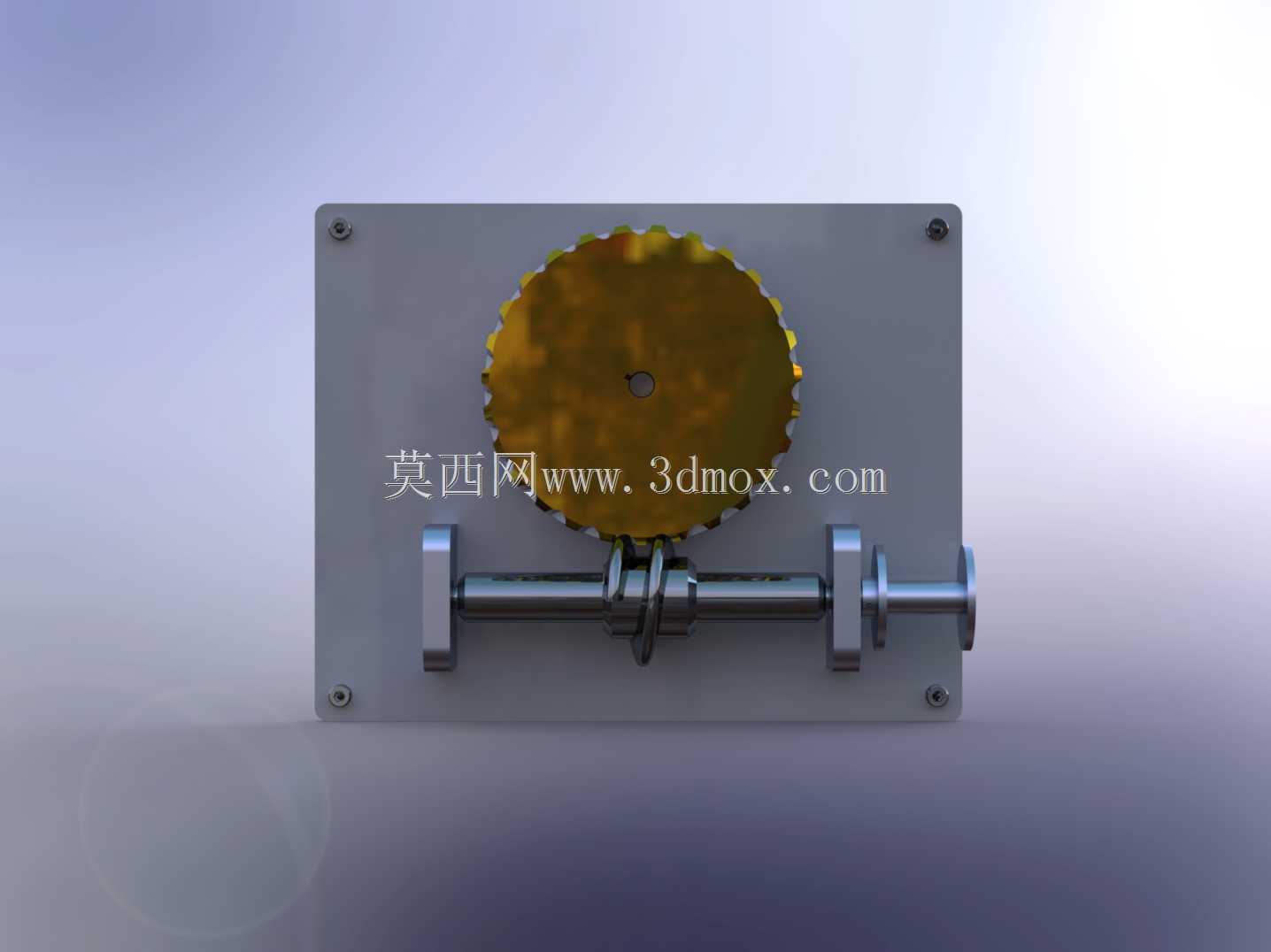

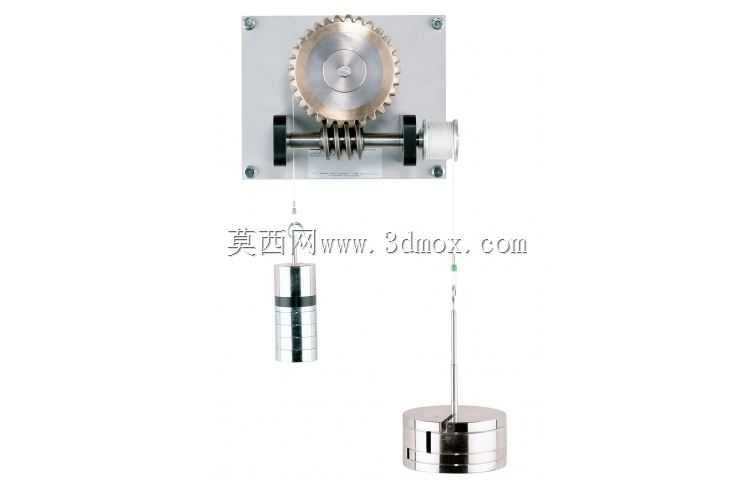

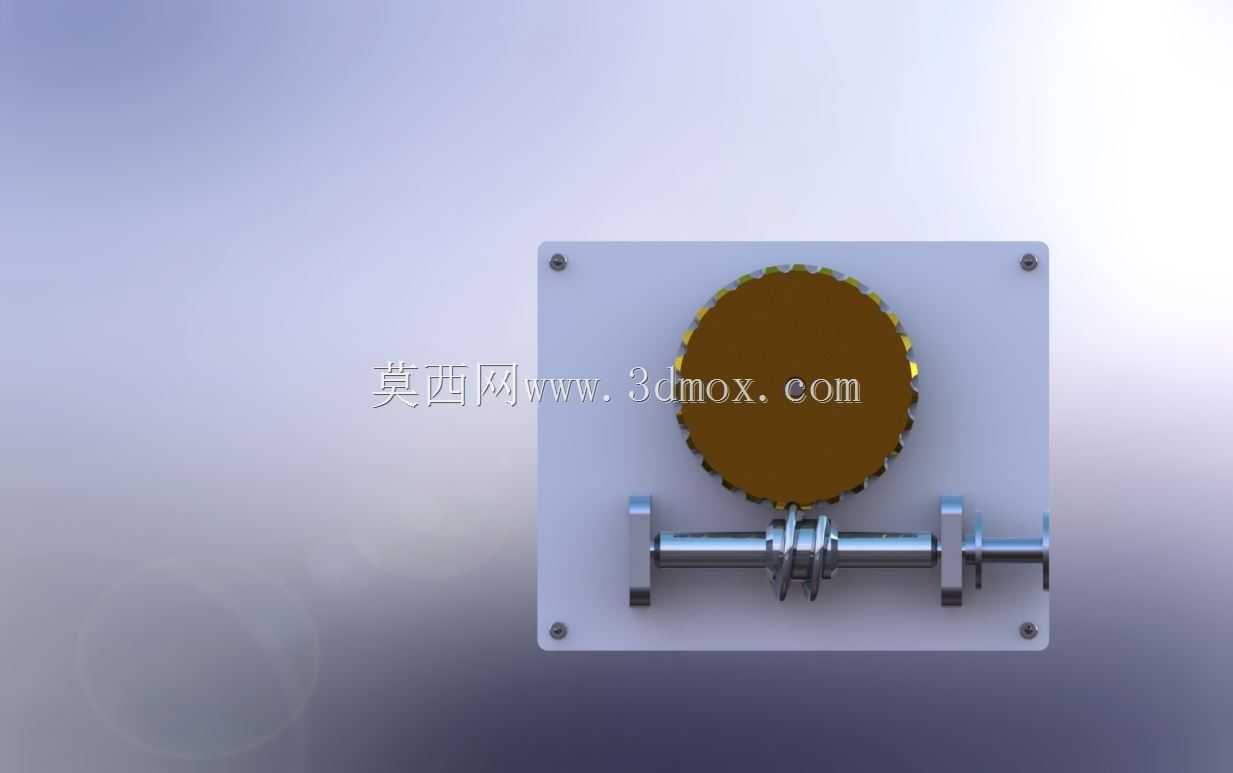

这套蜗轮蜗杆传动结构，核心是利用蜗轮副的大传动比、反向自锁特性，实现小扭矩输入到低速大扭矩输出的转换，同时依托自锁属性避免负载下坠，在小型起重、精密进给、工位回转等场景中应用广泛。从结构布局来看，蜗杆采用卧式布置，两端通过带座轴承固定在安装基板上，输入端预留了联轴节连接位，可适配手轮或者小功率驱动电机，蜗轮通过平键与输出轴固连，输出轴同样采用双轴承支撑，保证传动过程中的径向跳动控制在合理范围内，避免轮齿偏载磨损。安装基板采用方形平板结构，四个角预留了沉头安装孔，可直接固定在设备机架或者实验台架上，基板上的轴承座安装位做了凸台定位设计，装配时不需要反复调整同轴度，能大幅缩短现场装配的调校时间。从实际使用场景出发，这套结构搭配了挂重组件，可直观演示蜗轮副的起重承载特性，当输入端转动蜗杆带动蜗轮旋转时，绕在蜗轮输出轴卷筒上的吊绳即可实现重物的平稳升降，停机时因为蜗轮蜗杆的自锁特性，重物不会自行滑落，不需要额外加装制动机构，这一特性在小型手动起重设备、精密仪器升降调节机构中非常实用，能简化整体结构，降低设备制造成本。设计过程中，轮齿参数经过匹配校核，蜗杆采用单头结构，保证足够的自锁性能，蜗轮齿形采用渐开线齿形，啮合接触面积经过优化，能在额定负载下保证传动平稳，降低运行噪音。整体结构的安装边界清晰，所有外露部件都做了圆角处理，避免操作过程中的磕碰风险，吊绳出线位置做了导向套设计，防止吊绳偏磨，延长吊索使用寿命。在进给类设备应用中，这套结构可将电机的高速旋转转换为工作台的低速直线进给，依托大传动比特性，不需要额外搭配多级减速齿轮组，就能实现精准的进给量控制，反向自锁特性还能避免切削负载反向带动电机转动，保证加工过程中的位置精度。在小型回转工作台设计中，这套蜗轮副可直接作为回转驱动核心，带动工作台做360度分度旋转，配合锁紧机构可实现任意角度的定位锁紧，满足工装夹具、检测工位的回转需求。结构上所有传动部件都预留了润滑注油位，日常维护时不需要完全拆解结构，即可完成润滑脂的加注，降低后期运维的工作量。
