带氧传安装座异径排气催化转化装置

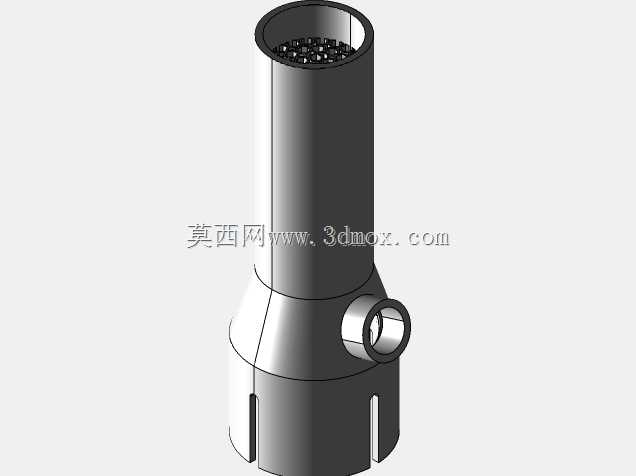

　　在汽车排气系统的后处理链路中，这类异径结构的催化转化装置是衔接不同管径排气段、完成尾气催化净化的核心部件，日常选型匹配时经常会遇到前后段排气管径不一致的改装或原厂替换场景，1.5英寸到1英寸的变径设计直接省去了额外加装异径转接头的工序，能减少排气路径上的连接点位，降低长期使用后接口漏气、共振异响的概率。从安装适配的角度看，预设的氧传感器安装件是结构设计里的关键细节，安装位的角度和凸台高度经过校准，既能保证氧传感器探头完全伸入排气气流核心区域，准确采集尾气氧浓度数据给ECU提供喷油量修正依据，又能避开周边底盘部件的安装干涉，不需要后期在壳体上重新打孔攻丝，避免破坏催化器壳体的结构强度和内部衬垫的密封性。

　　这类催化转化器的内部载体通常涂覆有三元催化涂层，尾气通过载体孔隙时，一氧化碳、碳氢化合物、氮氧化物会在涂层催化剂作用下发生氧化还原反应，转化为无害的二氧化碳、水和氮气，是满足机动车尾气排放要求的核心功能单元。做三维结构设计时，首先要确定两端接口的管径公差，保证和上下游排气管的套接深度符合装配要求，焊缝位置要避开应力集中区域，壳体的外形弧度要顺着排气流向做顺滑过渡，减少排气背压的异常升高，避免影响发动机的动力输出表现。氧传感器安装座的位置要选在气流稳定的直段区域，不能设置在弯管后侧的紊流区，否则会导致氧传感器检测数据失真，引发发动机故障灯误报。实际装车场景中，这类异径催化器多用于小排量车型的排气系统布局，或是改装场景下的排气中段适配，

　　安装边界要预留足够的散热间隙，和周边的底盘护板、线束、燃油管路保持安全距离，避免高温壳体烤坏周边部件。壳体外部通常会设置隔热罩的安装点位，三维建模时要同步考虑隔热罩的固定结构，保证隔热罩和催化器壳体之间留有均匀的空气隔热层，降低对外的热辐射量。变径段的锥角设计不能过大，否则会导致气流流速突变产生额外的排气阻力，建模时要反复校核流道的顺滑度，保证气流从大管径段平稳过渡到小管径段，兼顾净化效率和排气通畅性。
