手动内螺纹加工用丝锥扳手结构设计

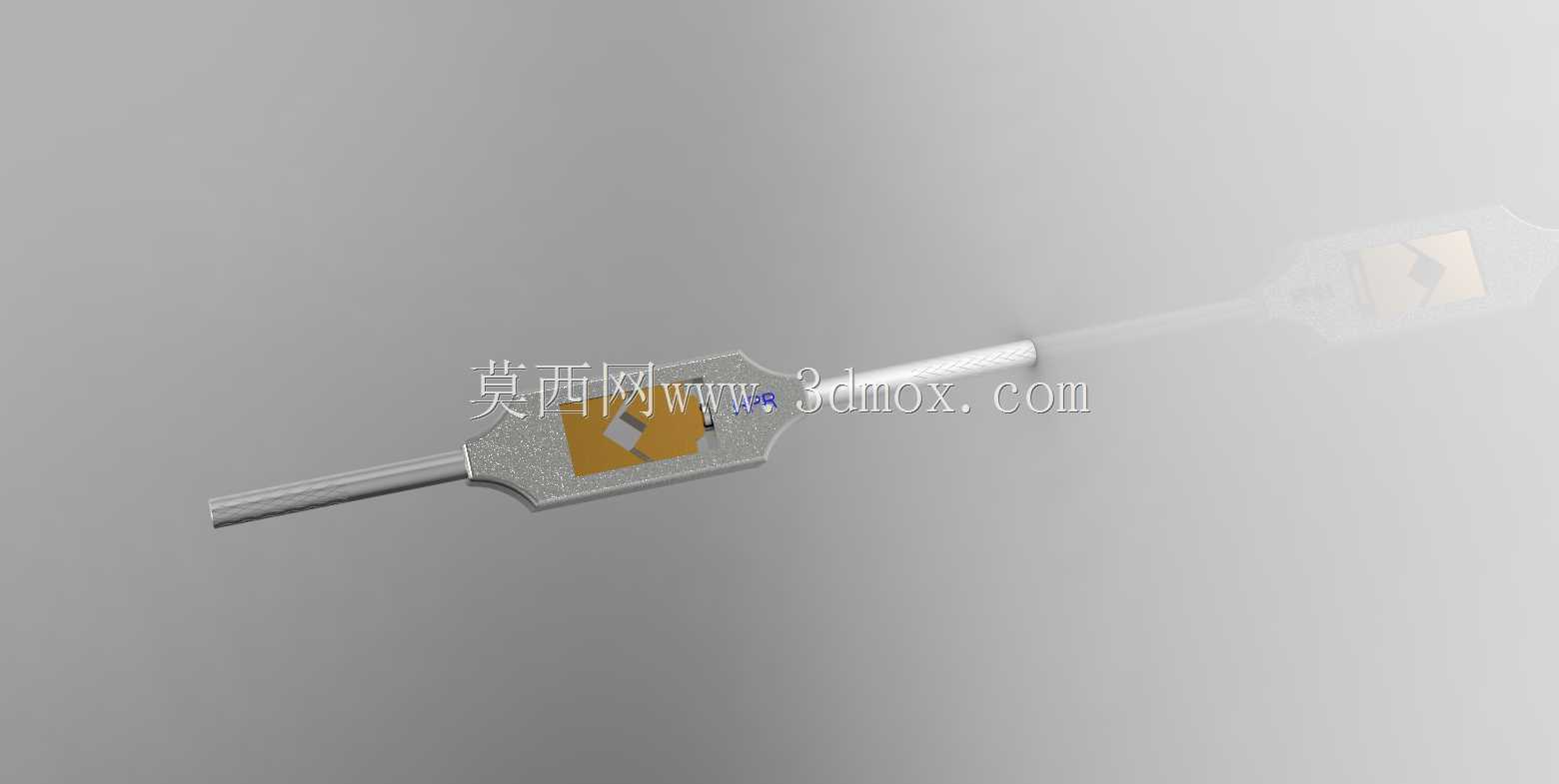

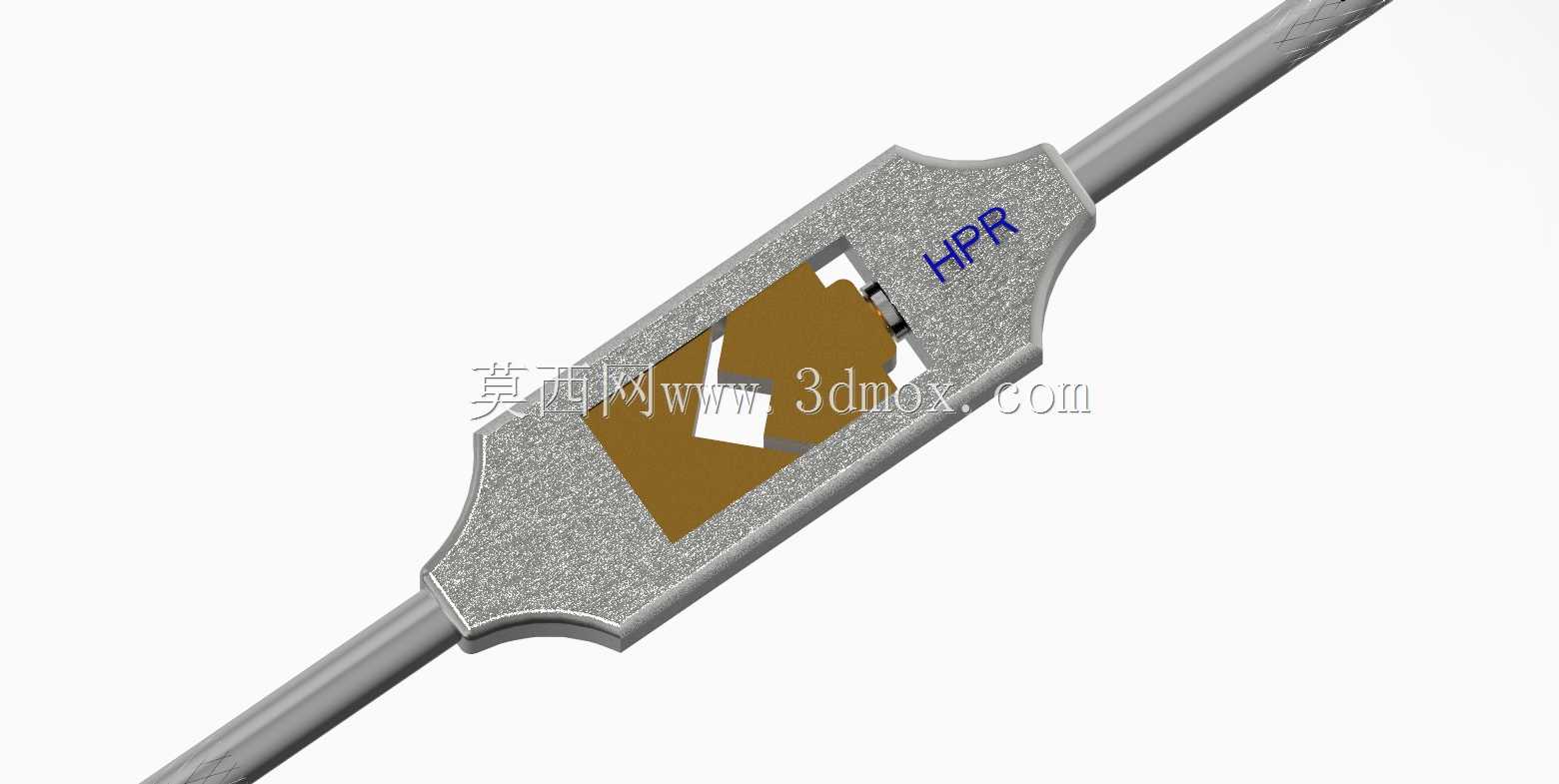

这款丝锥扳手是面向金属零件小批量内螺纹加工场景设计的手动操作工具，广泛应用于机修车间零散零件攻丝、设备装配现场配做螺纹、五金维修现场螺纹修复、教学实训场景螺纹加工实操等场景，尤其适合没有电动攻丝设备的野外作业、狭小空间内的螺纹加工需求，能够适配不同规格的直槽丝锥、螺旋槽丝锥的装夹使用，是机械加工、设备维保领域不可或缺的基础手动工装。从实际用途来看，该工具核心作用是夹持固定丝锥，通过人工施加旋转扭矩，带动丝锥在预先钻好的底孔内完成切削进给，在金属零件上加工出符合标准精度的内螺纹结构，可覆盖常见小规格公制、英制螺纹的手工攻丝作业，相比电动攻丝工具，手动操作的方式能更好控制攻丝扭矩，避免硬材质工件攻丝时丝锥折断的问题，也能在薄壁零件、软材质零件攻丝时更好控制进给力度，保障螺纹成型质量。从功能特性来看，这款扳手采用中间夹头加双侧延长手柄的经典结构，中间夹头位置设置了可调式锁紧结构，能够通过调节锁紧件的压紧程度，适配不同柄径的丝锥装夹，装夹后丝锥与扳手保持同轴度，避免攻丝过程中丝锥偏摆导致的螺纹孔歪斜、烂牙等问题；双侧对称的长手柄设计能够让操作人员双手同时施力，平衡旋转扭矩，保证攻丝过程中扳手始终与螺纹底孔保持垂直，同时长力臂结构能够放大操作人员施加的作用力，降低攻丝时的手部发力负担，即便是加工硬度较高的碳钢材质零件，也能轻松完成切削进给。从设计思路来看，这款扳手整体采用对称式结构布局，整体结构无多余冗余部件，夹头位置做了加厚处理，保障反复装夹丝锥、施加较大扭矩时夹头不会出现变形开裂问题，夹头内部的锁紧接触面做了防滑纹理处理，能够增大与丝锥方柄的接触摩擦力，避免攻丝受力时丝锥与扳手出现相对打滑的问题；手柄部分采用圆柱形光杆设计，表面做了光滑过渡处理，没有尖锐棱角，操作人员握持施力时不会硌手，长时间操作也能保持较好的握持手感，手柄与中间夹头的连接位置做了圆弧过渡加强，避免应力集中导致的手柄断裂问题。从外形尺寸与安装边界来看，这款扳手整体长度适配常规手动操作的握持范围，整体宽度较窄，能够在空间局促的设备内部、零件边角位置完成攻丝作业，不会因为整体尺寸过大与周边零件产生干涉；夹头位置的装夹孔径覆盖常规小规格丝锥的柄径范围，不需要额外搭配转换套即可完成常用丝锥的装夹，整体重量控制在手动操作舒适的区间，长时间手持操作不会产生明显的负重感，夹头的锁紧调节范围预留了足够余量，即便丝锥柄径存在小幅公差也能牢固装夹，不会出现装夹松动的问题。
