5V330转直流减速电机结构设计

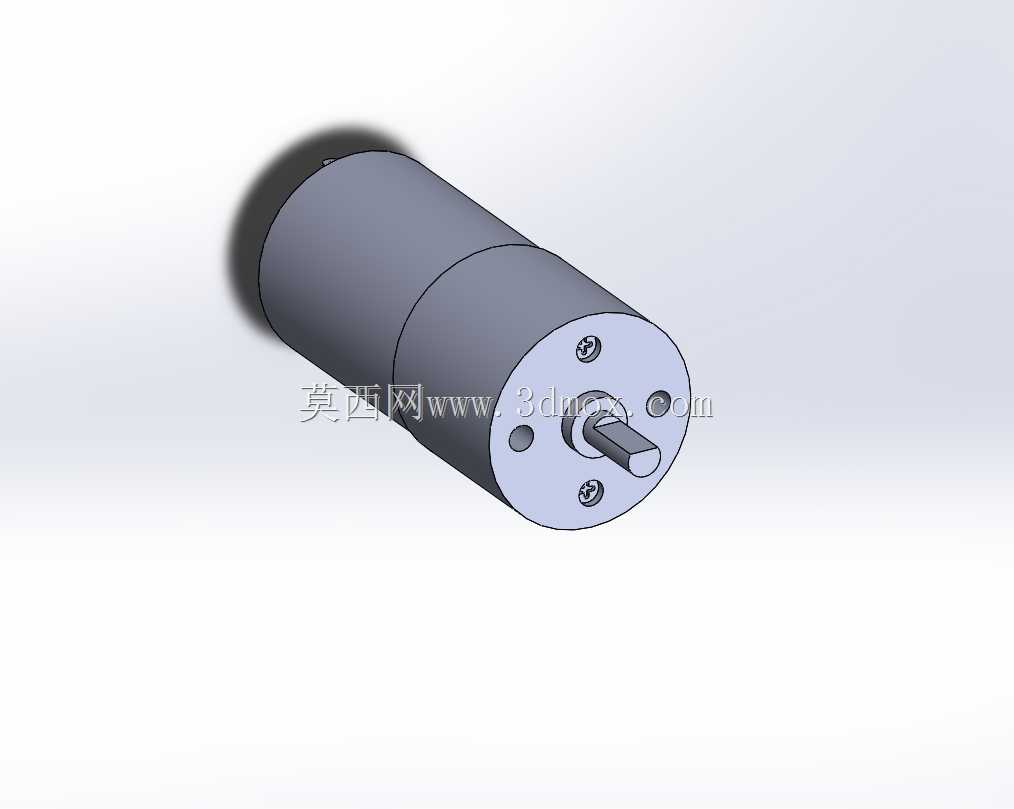

这款低压直流减速驱动元件，常被应用在小型自动化执行终端、桌面级创客设备、智能小家电传动模块、小型教具类传动结构中，适配3-12V宽幅供电区间，标称5V供电工况下可实现330转每分钟的额定输出转速，额定工作电流约300毫安，能在低功耗场景下提供稳定的低速大扭矩输出，解决普通直流电机空载转速过高、输出扭矩不足无法直接驱动负载的问题。从结构设计逻辑来看，这款电机采用同轴直连减速箱的布局，驱动端与减速箱体采用过盈配合加周向点胶的方式做固定，输出轴从减速箱端盖中心伸出，端盖圆周分布三颗固定螺丝孔，既可以实现减速箱内部齿轮组的轴向定位，也能作为整机安装的固定孔位使用，安装时无需额外设计复杂的抱紧结构，直接通过对应孔位锁付螺丝即可完成整机固定，能大幅降低配套结构的设计复杂度。输出轴采用单扁位设计，与配套传动轮、摇臂等负载连接时，可通过扁位传递扭矩，避免光轴配合出现的打滑空转问题，轴伸长度与直径匹配常规小型传动件的安装尺寸，选型时无需额外做轴的二次加工。整机外形为圆柱式结构，驱动段与减速段外径保持一致，整体外圆无突出结构，在设备内部布局时，可以直接嵌入对应内径的安装孔内做径向定位，进一步简化安装结构的设计，外圆表面做哑光氧化处理，既可以提升壳体的防锈能力，也能避免与金属安装孔之间出现电化学腐蚀。在实际选型应用中，需要注意安装边界的预留：整机轴向总长度包含输出轴伸尺寸，布局时要在输出端预留足够的负载安装空间，尾端要预留供电引线的出线空间，避免引线被壳体与安装结构挤压破损；径向方向要预留至少1毫米的装配间隙，方便整机装入安装位，同时避免壳体与周边结构件出现摩擦干涉。这款减速电机的内部齿轮组采用直齿圆柱齿轮传动，传动效率较高，回程间隙控制在小型减速电机的常规水平，适合对传动精度要求不高、但对成本与输出扭矩有明确要求的场景，比如小型传送带驱动、电动玩具的行走驱动、智能门锁的锁舌驱动、桌面小型云台的转动驱动等场景。设计配套三维结构时，可直接参考该模型的安装孔位、轴伸尺寸、外圆轮廓做适配结构的设计，无需反复测绘实物尺寸，能有效缩短结构设计的周期，同时避免因尺寸测绘误差导致的装配干涉问题。在做结构强度校核时，要注意该电机的输出扭矩范围，配套负载的阻力矩不能超过电机的堵转扭矩，避免长时间堵转导致电机过热烧毁，供电线路要匹配额定工作电流的线径，避免线损过大导致电机端电压不足，出现转速不达标的问题。
