适配多旋翼无人机的2205规格外转子动力电机

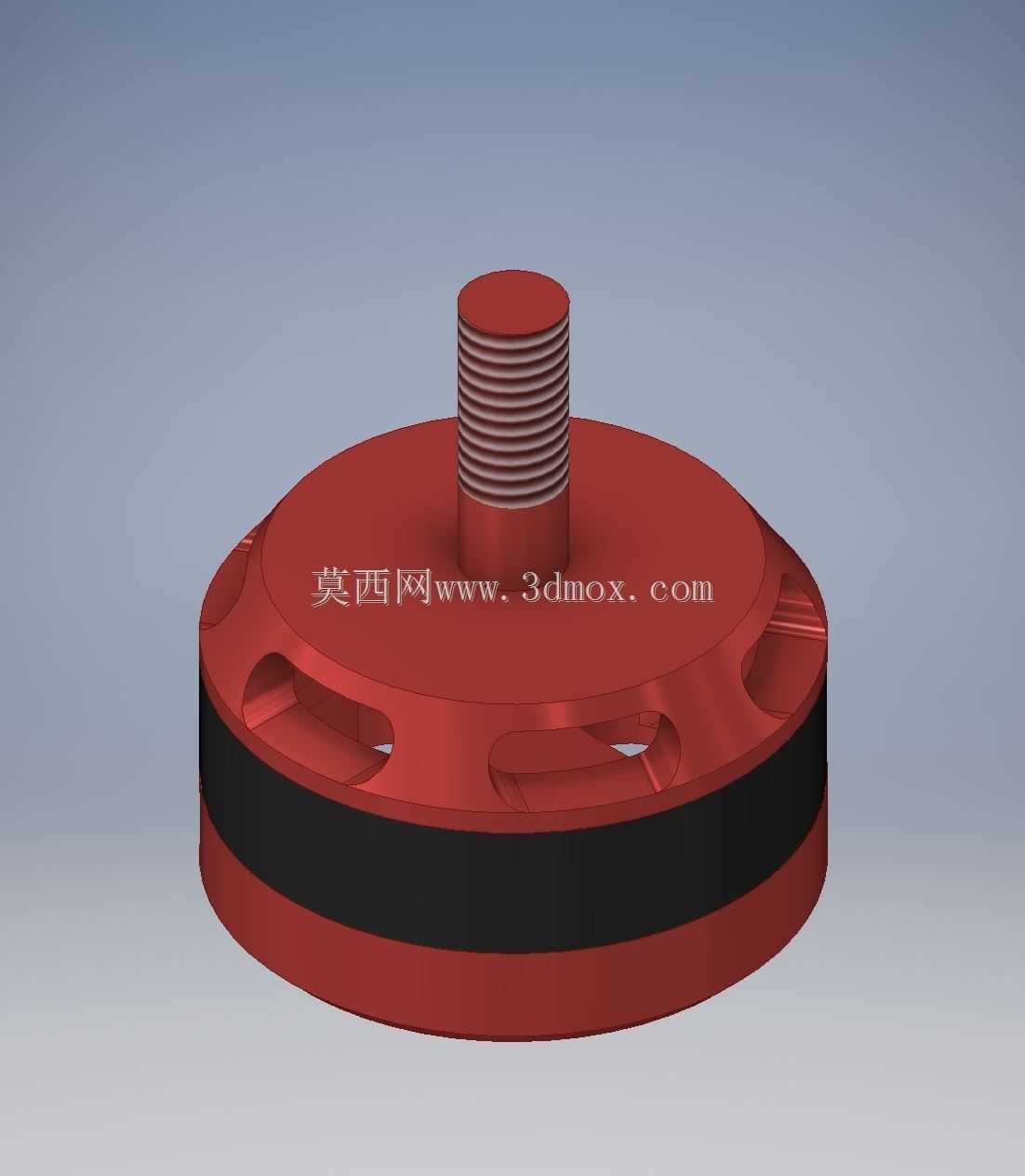

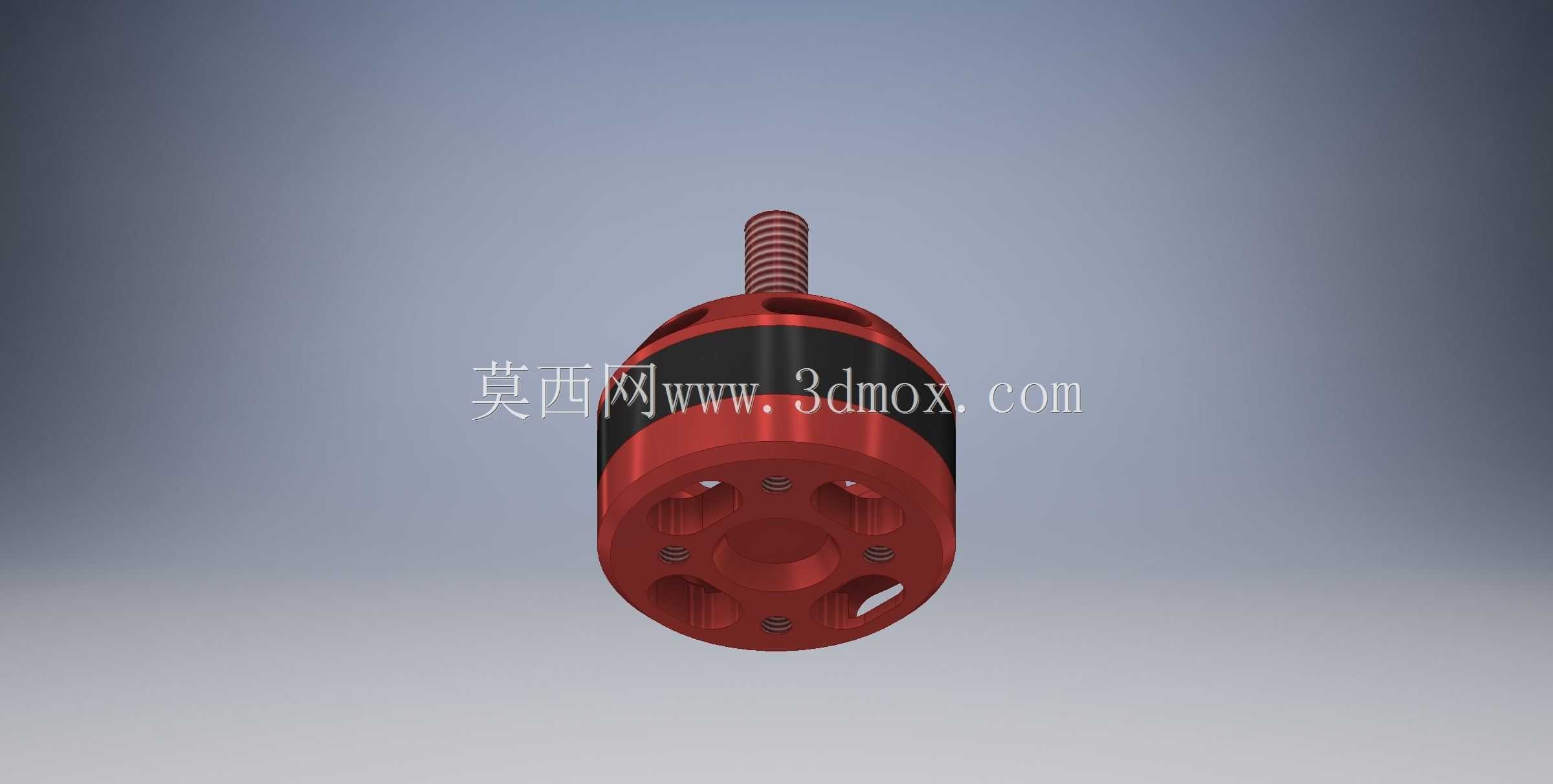

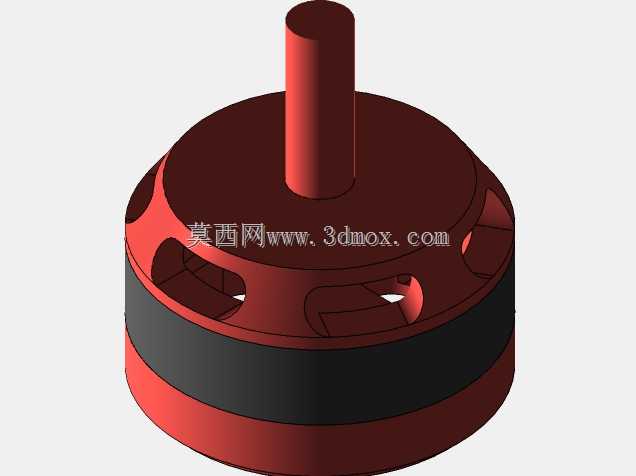

这款动力部件主要面向消费级、入门级工业级多旋翼无人机的动力系统配套场景，可直接适配2205安装规格的机架安装位，替代同参数规格的动力输出部件，也可用于小型航模、桌面级小型动力实验平台的动力搭建。从实际使用场景来看，这类KV值2300的外转子电机，通常搭配5-6寸螺旋桨使用，适配4S锂电池供电工况，能够为轴距250-330mm的穿越机、小型航拍无人机提供足够的拉力输出，单电机拉力在搭配合适桨叶时可覆盖500-800g区间，满足整机起飞重量1.5-2kg级别的多旋翼飞行器的动力冗余要求。设计过程中完全参照同规格量产电机的实际安装边界做等比例还原，顶部输出轴的螺纹规格、轴伸长度完全匹配市面通用的螺旋桨锁紧螺母安装要求，不需要额外做结构修改即可适配常规桨叶的安装固定。电机底座的安装孔位间距严格遵循2205系列电机的通用安装标准，孔位直径、孔位分布圆尺寸与市面同规格产品完全一致，安装时可直接匹配机架上的预开安装孔，使用常规M3螺丝即可完成固定，不需要额外做扩孔、移位等二次加工。结构上采用典型的外转子无刷电机布局，转子外壳做了镂空减重设计，既能够降低电机整体自重，也能在电机高速运转时引导空气流过定子绕组区域，带走线圈工作产生的热量，避免长时间大油门工况下出现过热退磁的问题。中部的黑色环带为定子与转子的配合分界区域，建模时保留了转子与定子之间的合理配合间隙，还原了实际产品的装配层级关系，做整机结构干涉检查时可以直接调用该模型，不需要额外调整配合间隙即可模拟真实装配状态。顶部输出轴的螺纹段长度、螺距都按照实际产品参数还原，模拟桨叶安装时可以准确计算锁紧螺母的压紧行程，避免出现螺纹啮合长度不足导致的射桨风险，也能验证桨垫、防松垫圈等配套小零件的安装空间是否充足。对于做无人机机架结构设计的工程师来说，该模型可以直接导入装配环境，验证电机安装位与机臂的配合尺寸，检查电机外径与机臂的间隙是否满足布线、减震垫安装的空间要求，也能模拟电机运转时的外轮廓边界，避免出现桨叶与机架结构碰撞的问题。做动力系统匹配时，也可以借助该模型的尺寸参数，核算整机的重心分布，搭配电调、电池的重量参数计算整机的转动惯量，为飞控参数调试提供基础的结构数据参考。
