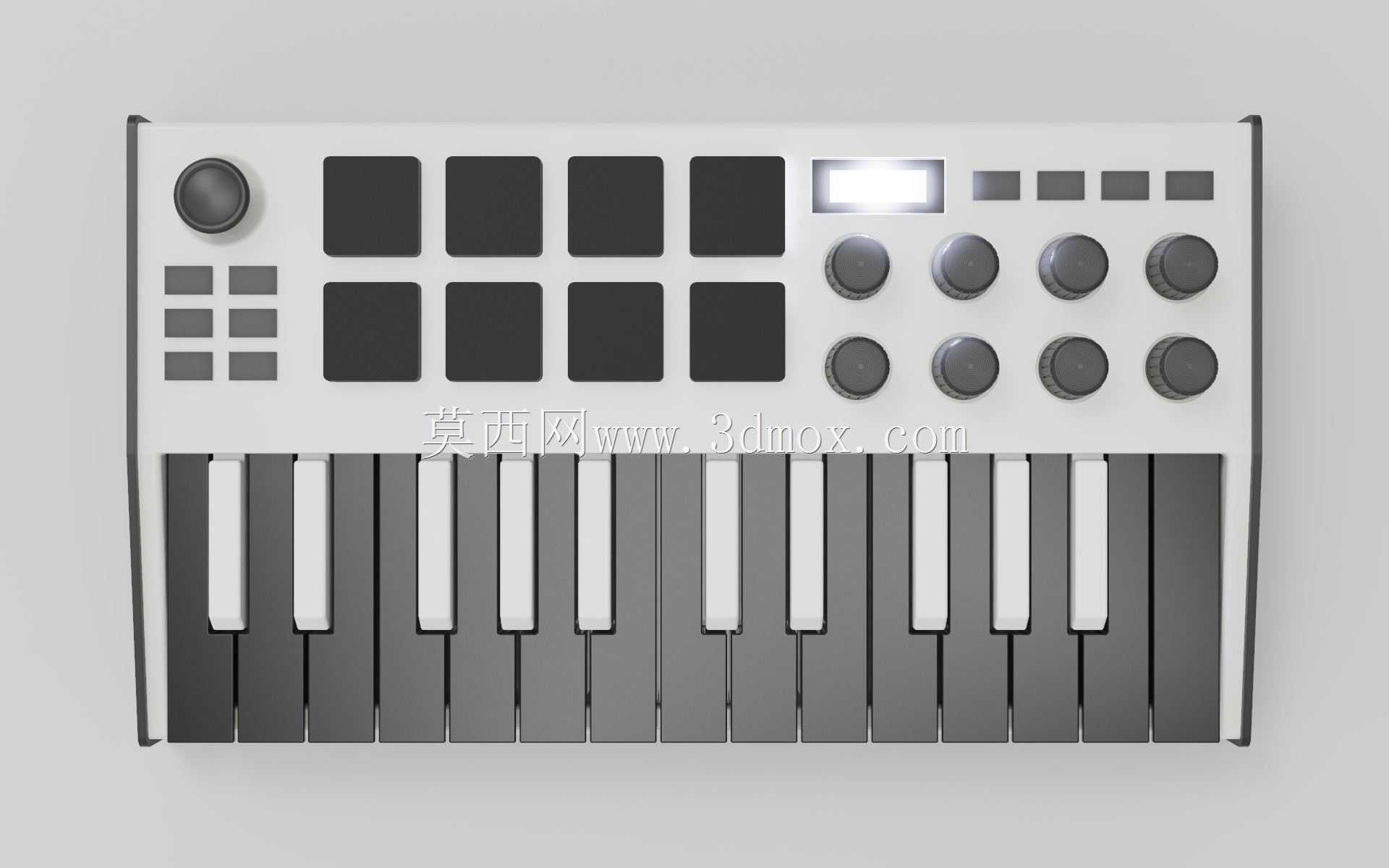

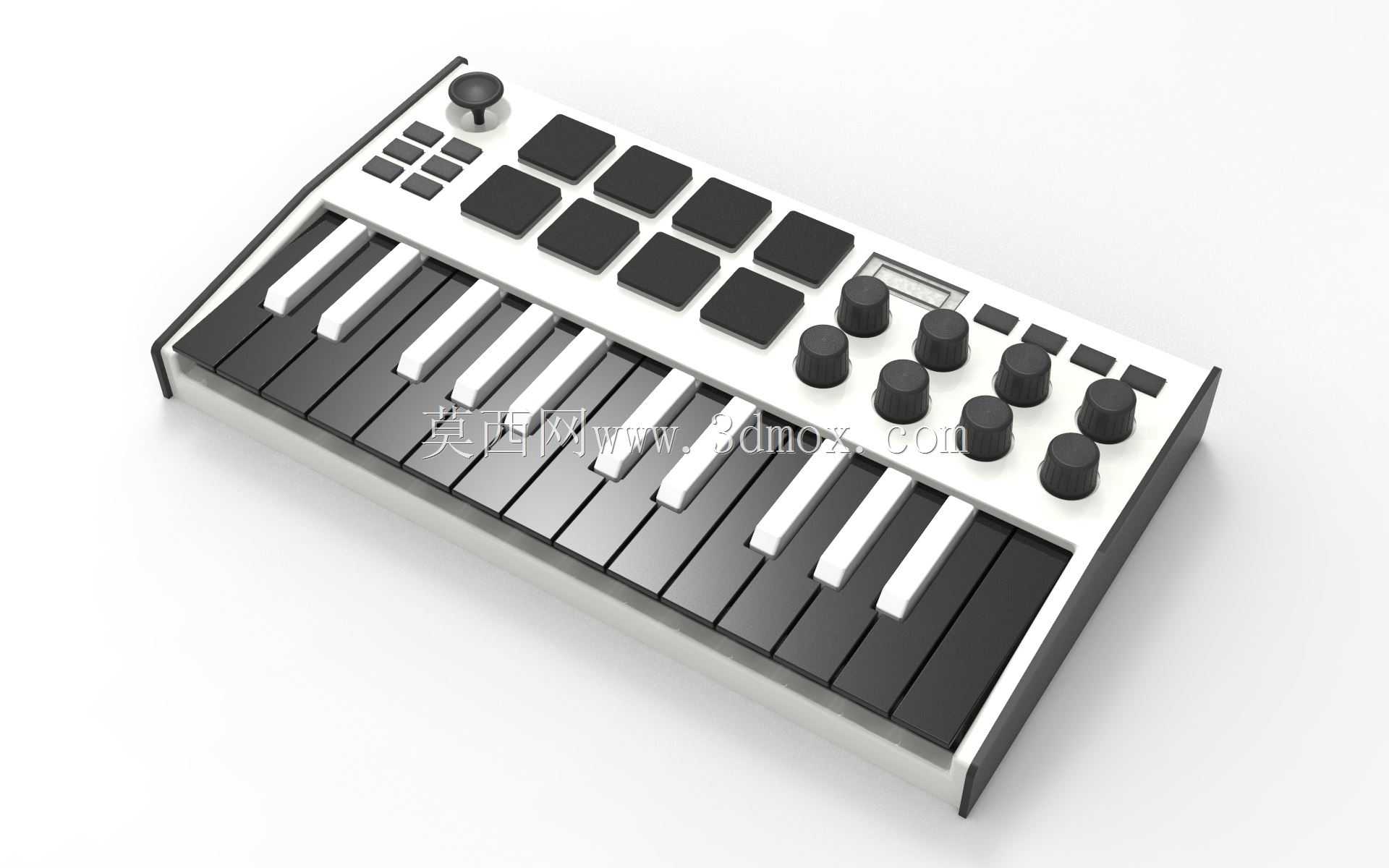

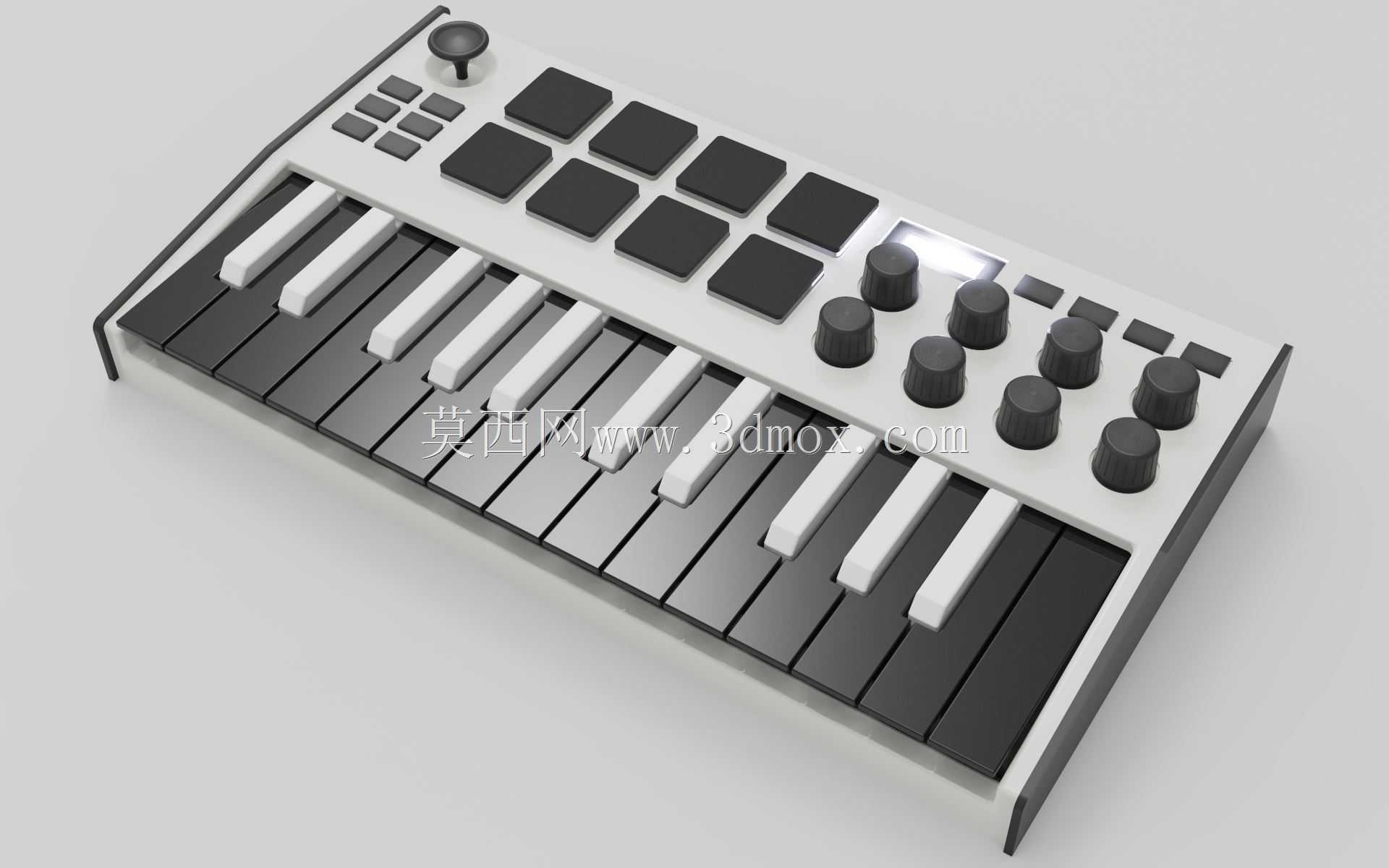

AKAI MPK MINI3便携MIDI键盘控制器

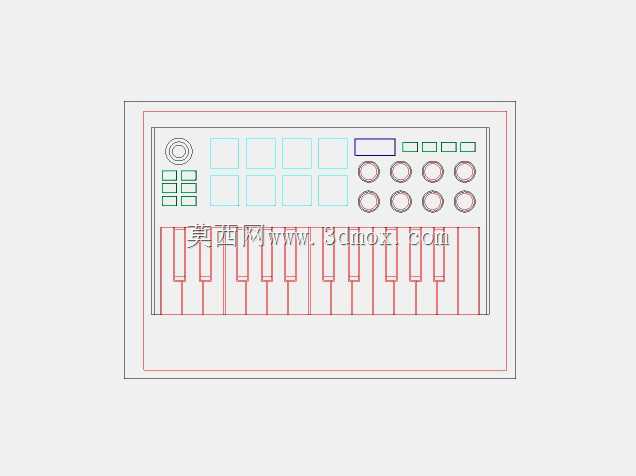

这款便携MIDI控制器的三维建模过程中，首先要考虑桌面音乐制作场景的使用边界，整机宽度控制在320mm以内，深度不超过180mm，高度在40mm上下，刚好能放在标准电脑键盘旁的桌面空余区域，不会挤占显示器、监听音箱的摆放空间，适配绝大多数家庭工作室、小型录音棚的紧凑桌面布局，也能轻松装入双肩包的电脑隔层，满足移动编曲、现场演出的便携携带需求。设备核心输入区域分为三个功能模块，最左侧的25键迷你琴键采用标准钢琴键程比例缩小设计，键宽15mm，键长70mm，按下行程3mm，触发力度区间覆盖1-127的标准MIDI力度范围，建模时需要还原琴键的倾斜角度与按压间隙，保证装配后相邻琴键不会出现卡滞，每个琴键下方对应独立的力度感应触点安装位，预留0.8mm的触点安装间隙，避免长期按压后出现触点偏移。琴键上方的16个RGB背光打击垫采用4×4矩阵排布，每个打击垫为22mm见方的正方形，表面做0.5mm的内凹弧度，贴合手指敲击的接触角度，打击垫的触发压力阈值做了分档设计，轻触即可发送信号，重敲能传递更大的力度参数，建模时要注意打击垫与面板的装配间隙控制在0.3mm，既保证按压时的活动余量，又不会出现过大缝隙积灰。打击垫旁的8个旋转编码器采用交错排布方式，每个旋钮直径12mm，高度10mm，旋钮表面做防滑滚花处理，旋转行程为300度无限位设计，对应MIDI控制信息的0-127连续参数调节，建模时要还原编码器下方的固定柱结构，保证旋钮旋转时不会出现晃动，左上角单独设置的大尺寸弯音调制旋钮直径18mm，突出面板高度15mm，方便演奏时快速调整音高与调制参数。面板上的功能按键采用10mm×8mm的长方形设计，按键行程1mm，对应八度切换、通道切换、预设调用等功能，每个按键下方预留LED指示灯的透光位，厚度0.5mm，保证光线均匀透出不会出现漏光。整机外壳采用上下盖扣合结构，上盖为ABS注塑哑光白材质，下盖为黑色防滑材质，底部四个角设置5mm直径的橡胶防滑脚垫，脚垫突出下盖1.5mm，放置在光滑桌面时不会滑动，建模时要还原上下盖的卡扣位置，一共8个卡扣均匀分布在壳体四周，扣合后缝隙均匀，同时预留USB-B接口的安装位在设备后侧，接口距离底部5mm，方便插拔数据线不会被桌面挡住。建模过程中所有零部件的装配公差都按照消费类电子产品的标准设置，塑料件的拔模斜度控制在1.5度，避免注塑生产时出现脱模困难，所有按键、旋钮的活动部件都预留合理的装配间隙，既保证操作手感，又不会出现松垮晃动的问题，设备整体重量控制在700g左右，兼顾便携性与放置稳定性。
