人体工学游戏手柄外观结构设计方案

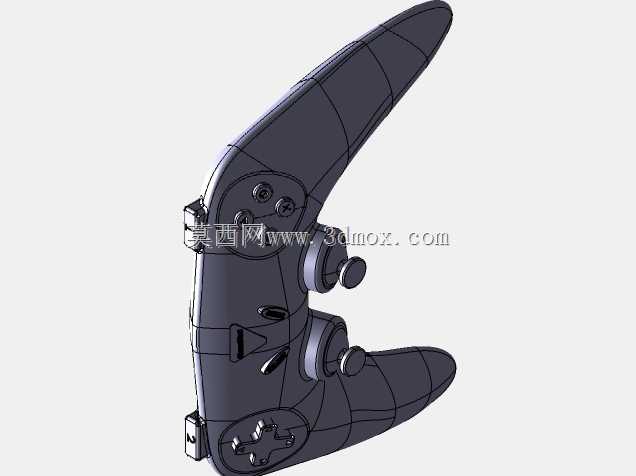

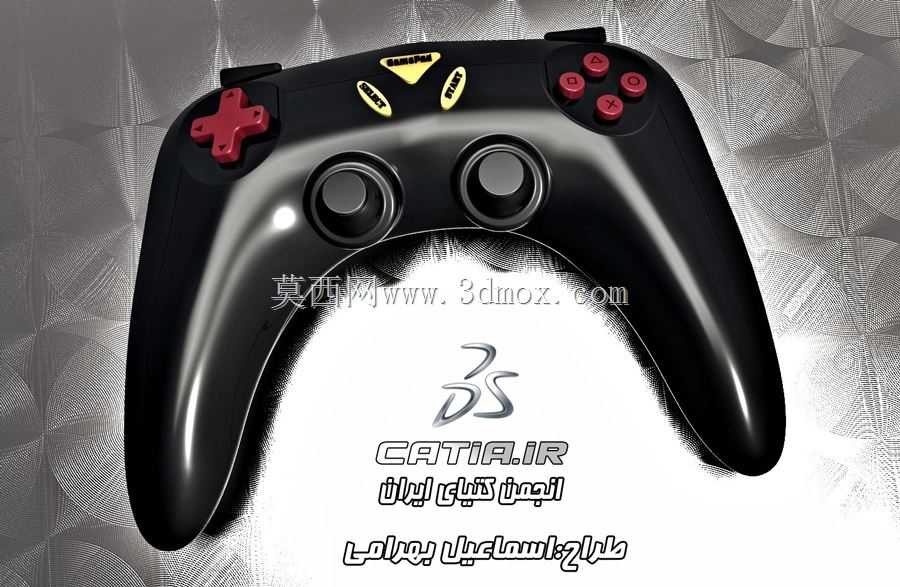

这款手持游戏操纵装置的结构设计，核心围绕长时间握持的人机交互需求展开，整体曲面弧度完全贴合成年用户自然握持状态下的手掌生理曲线，握把区域做了内收弧面处理，避免长时间操作时手掌与手柄边缘产生硬接触硌手的问题。从功能布局来看，左侧十字方向键采用凸起式分体结构，按键边缘做了圆角过渡，按压行程控制在1.2-1.5mm区间，既保证方向输入的触发反馈清晰，又不会因为行程过长导致操作疲劳；右侧功能按键组采用菱形排布，四个动作按键的中心间距预留了12mm的操作间隙，避免快速连按时出现误触情况。中部两个模拟摇杆采用下沉式安装设计，摇杆帽表面做了防滑纹理处理，摇杆的摆动角度控制在正负25度范围内，能够满足3D游戏视角控制的精度需求，同时摇杆基座与手柄上壳的配合间隙控制在0.3mm，既保证摇杆摆动无卡顿，又不会出现过大的晃动虚位。手柄正面的功能标识区域采用内凹式设计，避免日常握持摩擦导致标识磨损，整体外壳采用上下壳扣合的装配结构，接缝位置沿着手柄侧面的曲面延伸，装配后接缝错位量控制在0.1mm以内，保证外观的整体性。从安装边界来看，手柄整体宽度控制在150mm左右，上下高度在110mm区间，握把最厚处为35mm，能够适配绝大多数成年用户的手掌尺寸，内部预留的腔体空间可以容纳主控电路板、锂电池以及振动马达组件，握把内部的筋位结构既可以增强外壳的结构强度，避免跌落时出现壳体开裂，同时也能对内部元器件起到限位固定的作用。在实际应用场景中，这类手柄除了适配家用游戏主机、PC端游戏操作之外，也可以经过功能拓展后用于工业设备的手动操控终端、虚拟仿真训练系统的交互输入设备，其按键布局逻辑可以根据不同的使用场景做自定义调整，结构上的通用安装位也支持更换不同功能的按键模块，比如增加可编程宏按键、调整摇杆阻尼参数来适配专业模拟飞行、赛车类操控的高精度需求。外壳的曲面建模过程中，需要反复调整曲面的G2连续性，保证各个曲面衔接处顺滑无棱角，同时要兼顾注塑成型的工艺要求，外壳壁厚控制在2mm均匀厚度，避免出现注塑缩痕、翘曲等工艺缺陷，按键与壳体的配合间隙要根据不同的塑料材质收缩率做预留，保证高低温环境下按键都能正常触发无卡滞。
