KSD301突跳式温控器结构设计

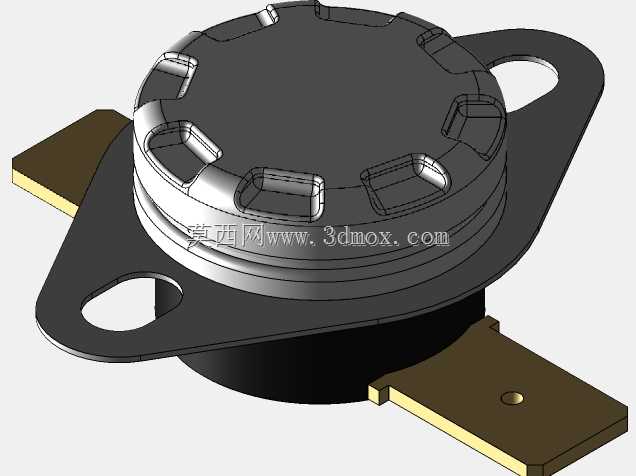

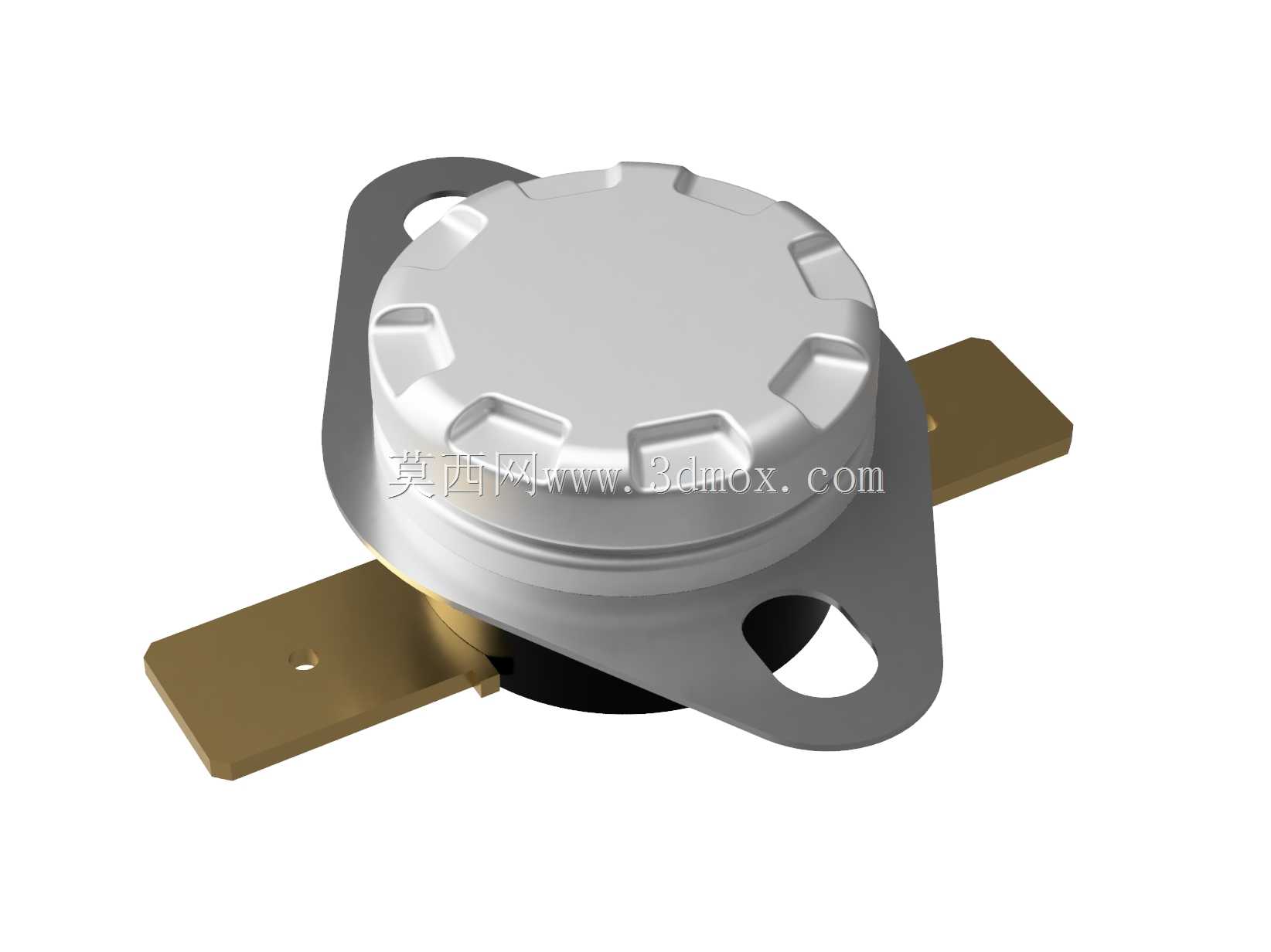

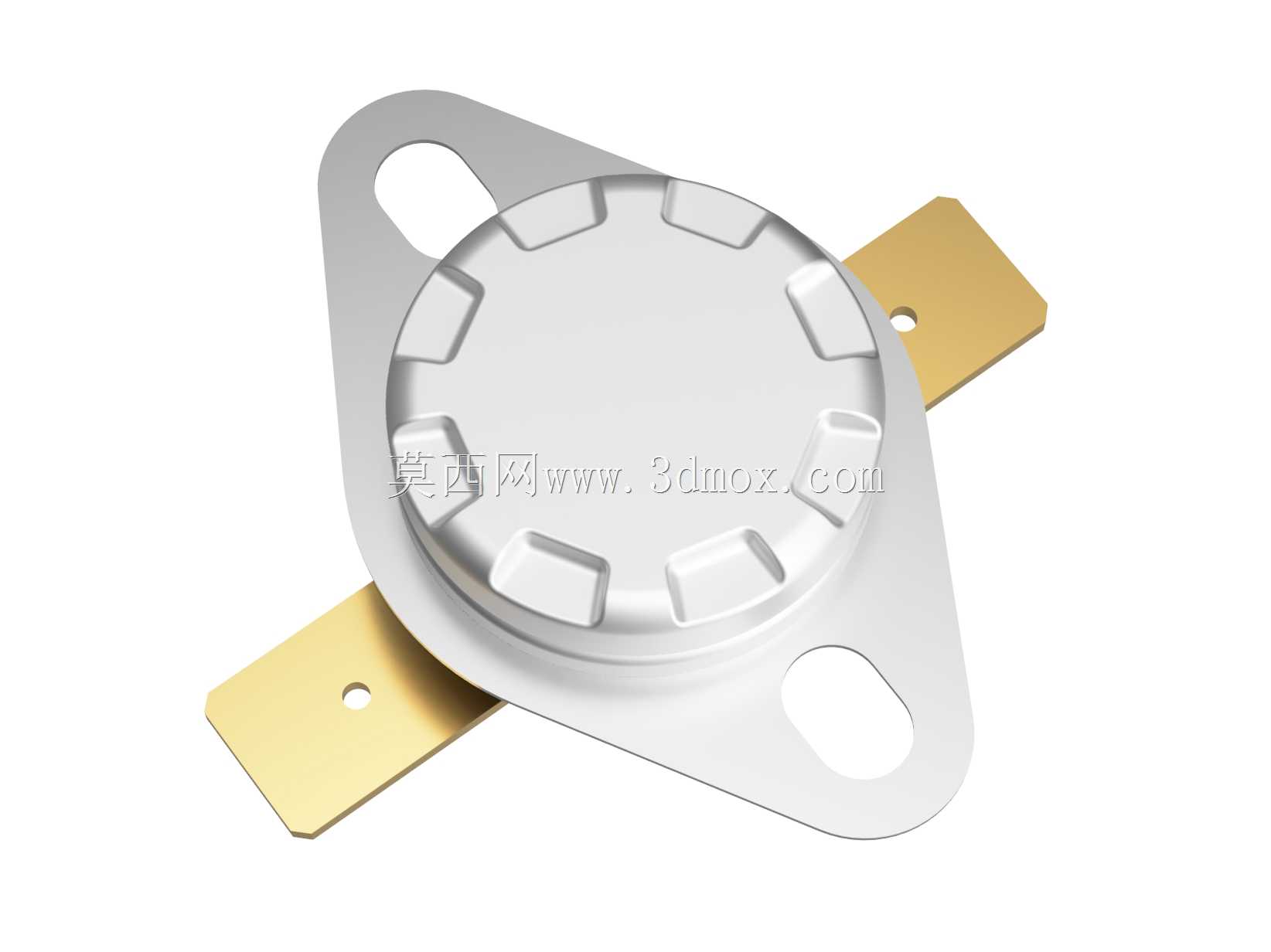

　　这款KSD301温控元件是民用及工业温控回路里应用极广的突跳式温控部件，日常在电热水器、暖风机、电烤箱、饮水机这类需要精准温度通断控制的设备里都能见到它的身影，核心作用是在被控温区达到设定阈值时快速切断或接通电路，避免设备超温引发故障甚至安全隐患，属于电路热保护链路里的基础执行元件。从结构设计来看，整体采用碟形双金属片作为核心感温驱动元件，外壳做了带防滑冲压凸点的圆形封盖设计，既可以在封装工序里提升压合的定位精度，也能增强外壳的结构强度，避免运输或安装过程中受外力挤压导致内部感温片移位，影响动作温度精度。安装固定部分采用带两个安装孔的弯折金属支架，支架的开孔尺寸与孔位间距完全适配行业通用的安装标准，

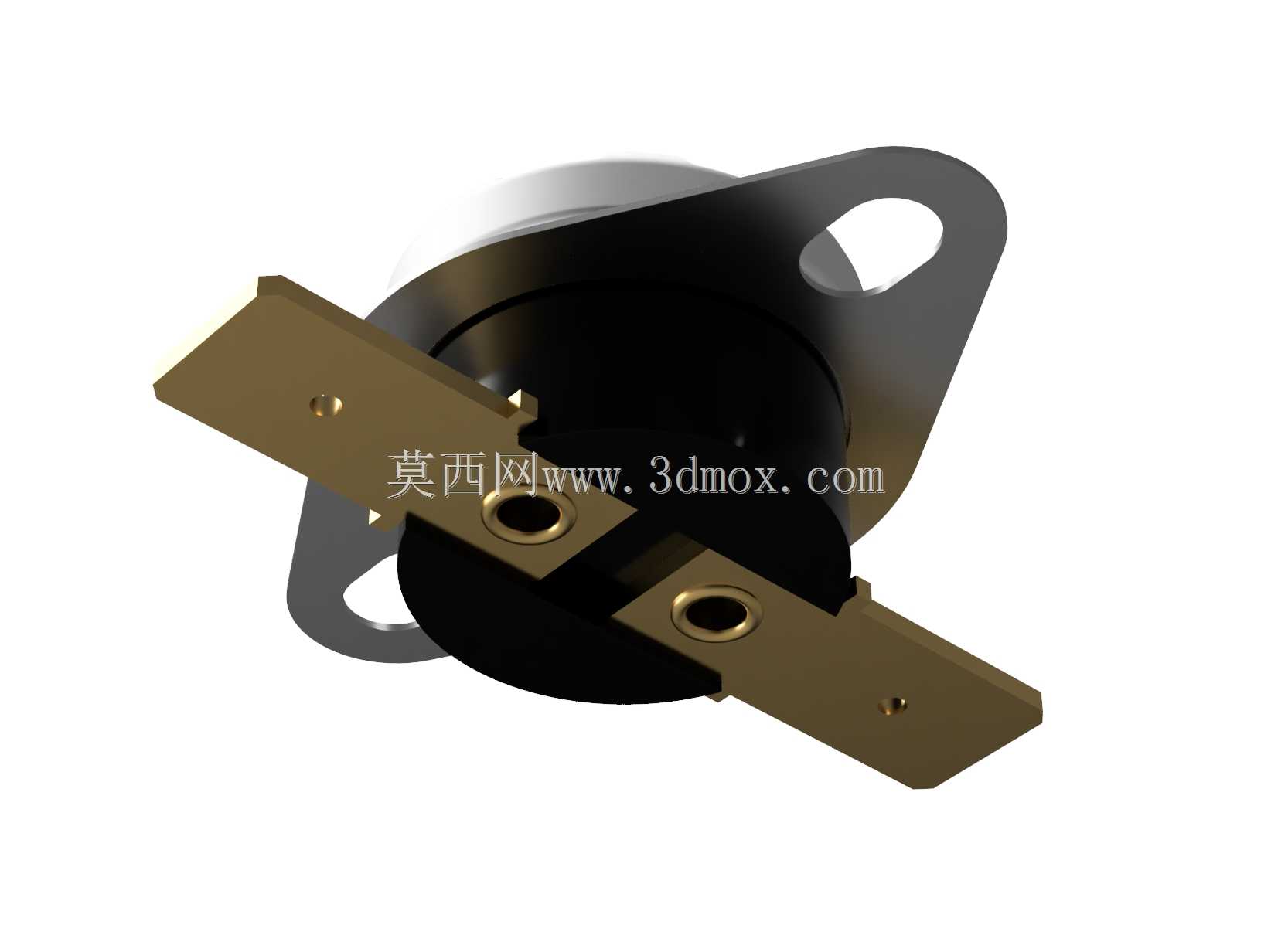

　　安装时既可以通过M3规格的螺丝直接锁附在设备的安装板上，也能根据安装空间的实际情况调整固定角度，支架的弯折高度经过精准计算，能保证感温面与被控温部件的表面紧密贴合，减少热传导的路径损耗，确保温度采样的准确性。接线端采用平直的插片式端子，端子厚度与宽度适配行业通用的6.3mm规格插簧，接线时无需额外焊接，直接将对应规格的插簧压接导线后插入即可，既提升了产线装配的效率，也能保证长期通电过程中的接触可靠性，避免接触电阻过大引发端子发热的问题。设计过程中需要重点关注感温面的平面度公差，若感温面存在翘曲，安装后与被控温面存在间隙，会导致实际动作温度与设定值出现偏差，严重时会出现超温不动作的失效情况；同时外壳与支架的铆接位置需要做密封处理，

　　避免使用环境中的水汽、粉尘进入元件内部，腐蚀双金属片与触点结构，缩短元件的使用寿命。这类温控元件的动作响应速度极快，达到设定温度时内部触点会在毫秒级完成通断切换，不会出现拉弧粘连的问题，能在长期的通断循环里保持稳定的动作精度，不管是作为设备的过热保护元件，还是作为恒温控制的执行元件，都能满足常规工况下的使用需求，在结构设计选型时，只需要根据设备的额定电流、动作温度值、安装空间尺寸匹配对应参数的型号即可，无需额外做复杂的结构适配。
