手动板材折弯弯曲工装结构设计

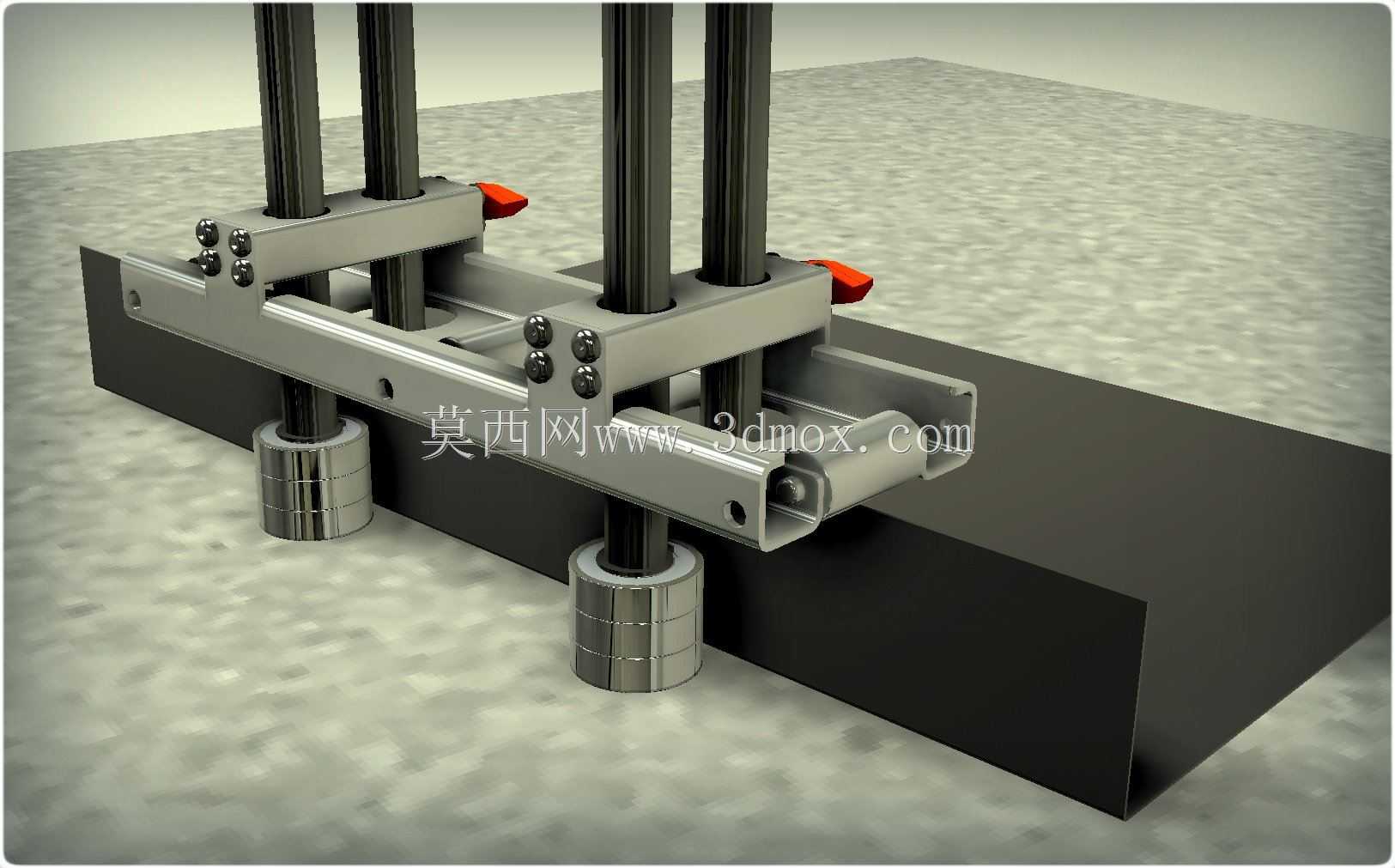

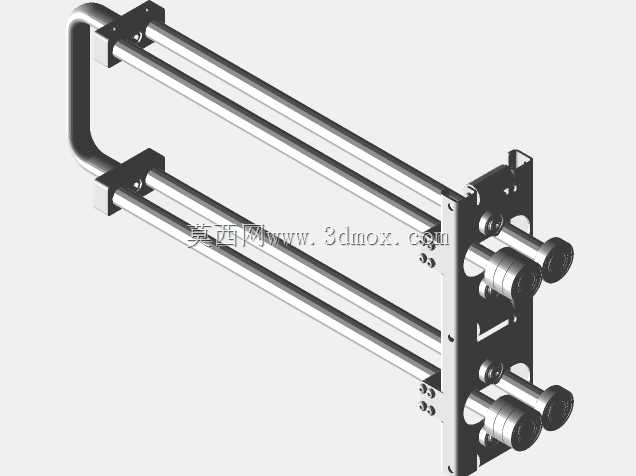

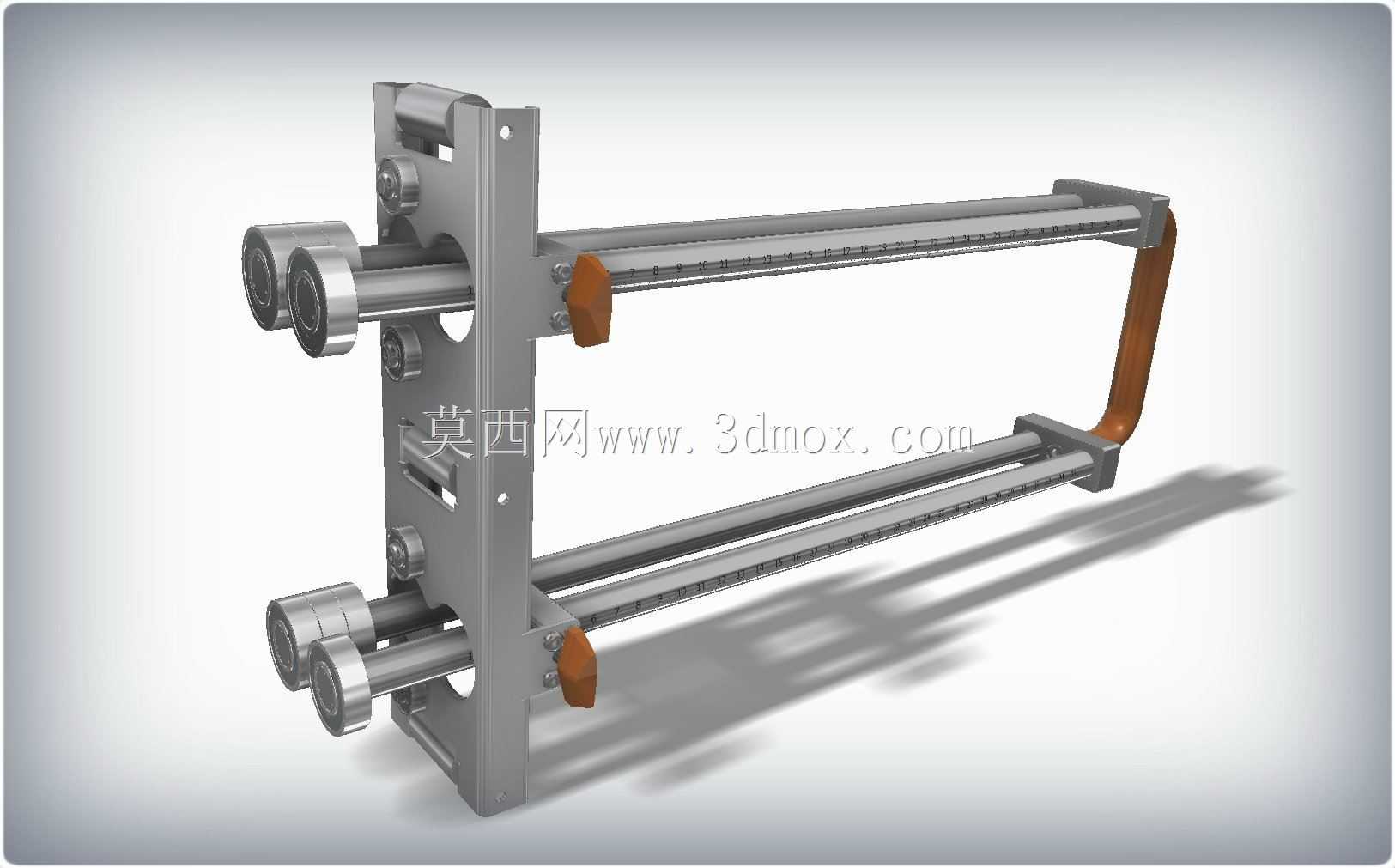

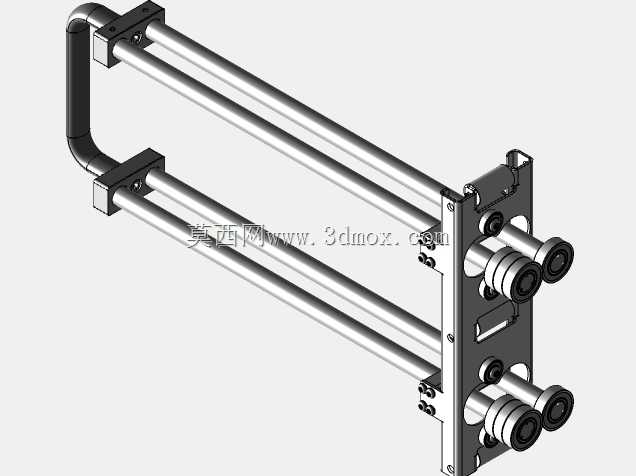

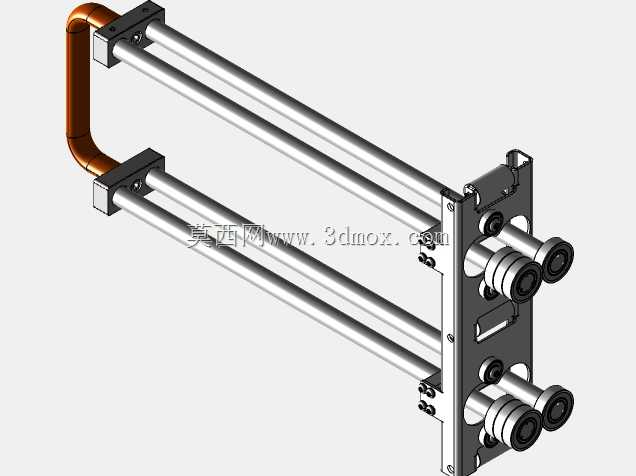

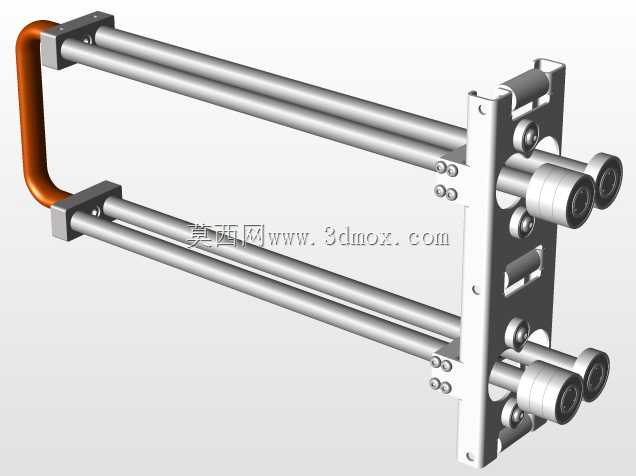

　　这款手动弯曲工装主要面向小型钣金加工、五金制品修配、广告标识制作等场景的现场作业需求，可适配多类常用金属板材的小批量折弯工序，无需外接动力源，单人即可完成操作，尤其适合零散加工、现场修配、教学实训等不适合配备大型折弯设备的作业环境。从结构设计来看，该工装采用双侧立式支撑板作为承载主体，上下平行布置的双光轴导轨为折弯压合动作提供稳定导向，避免压合过程中出现偏载歪斜，保证折弯线的直线度。端部配置的多组调节滚轮组件，可根据待加工板材的厚度、材质调整压合间隙，适配不同加工需求，操作端的防滑手柄采用符合人体工学的弯折造型，握持施力时更贴合手部发力角度，降低长时间操作的疲劳感。工装的核心功能是实现金属板材的定角度折弯，

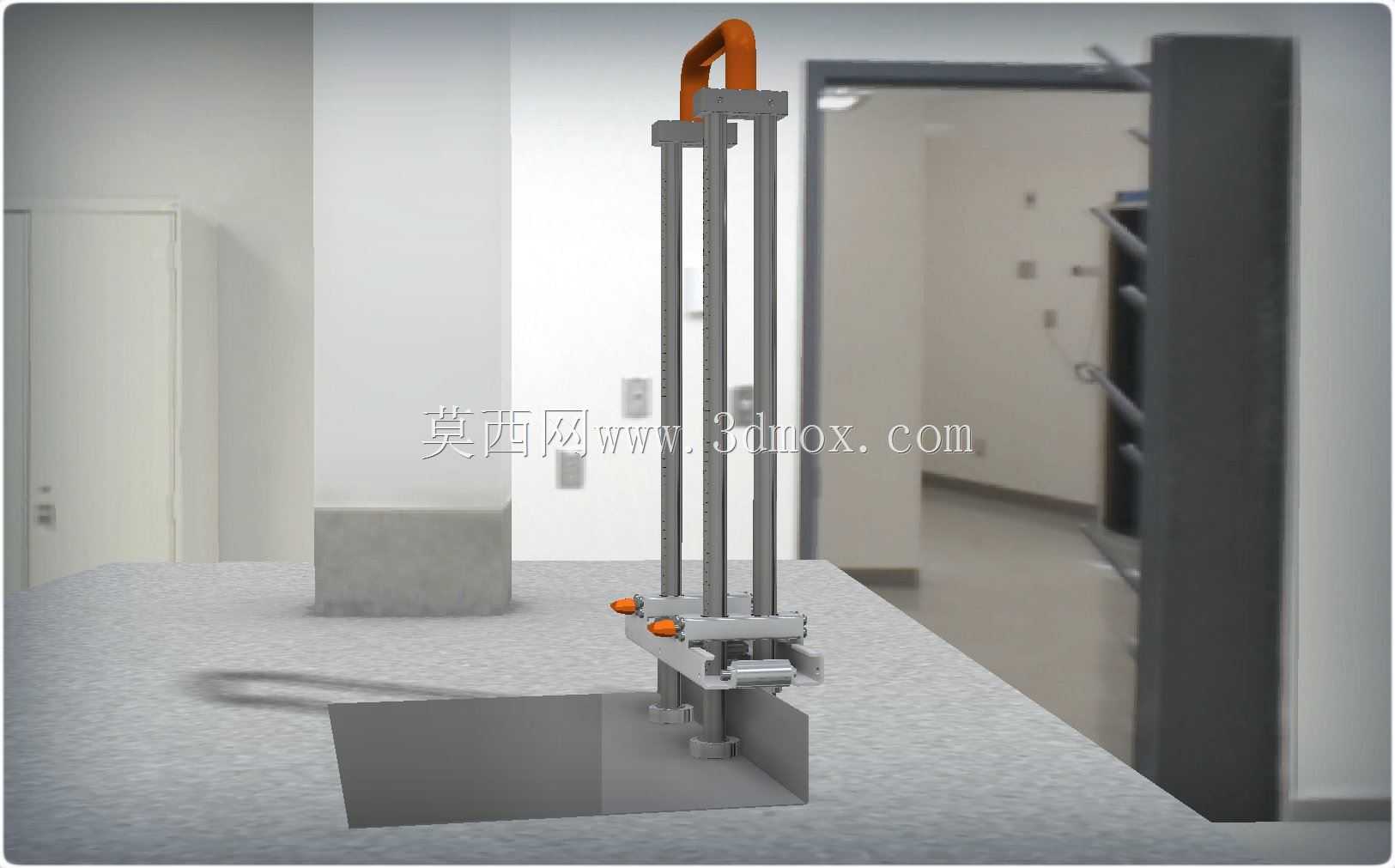

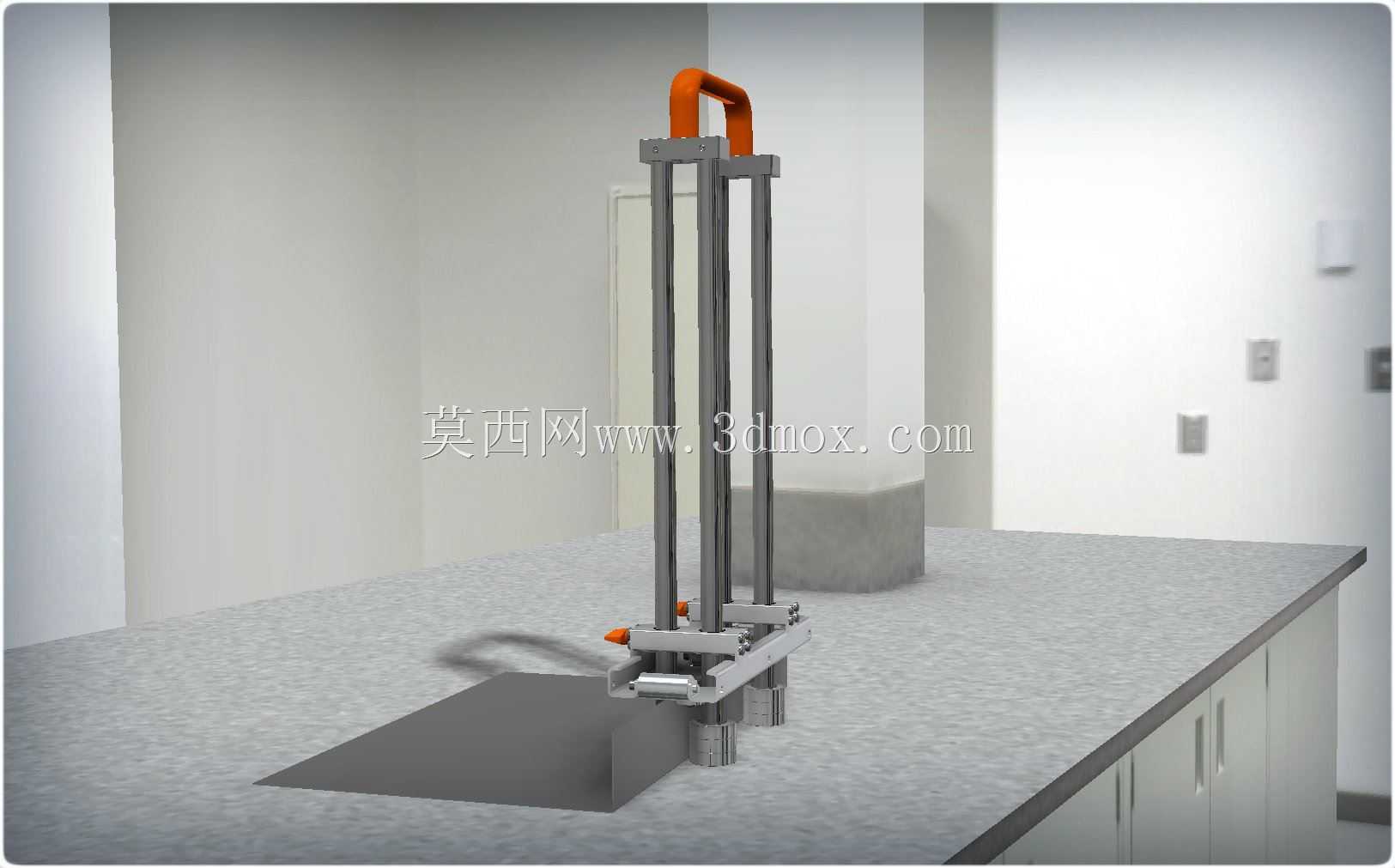

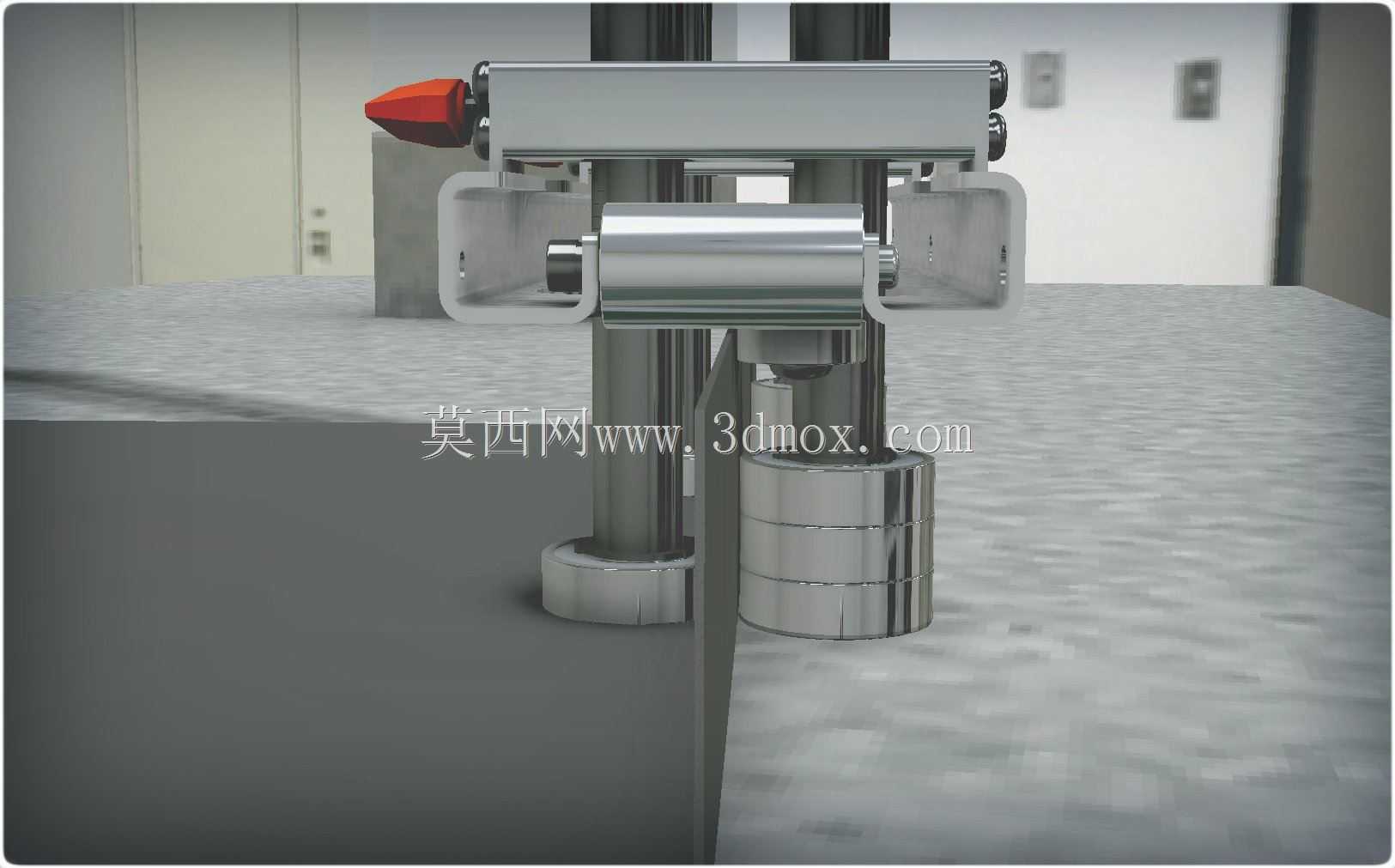

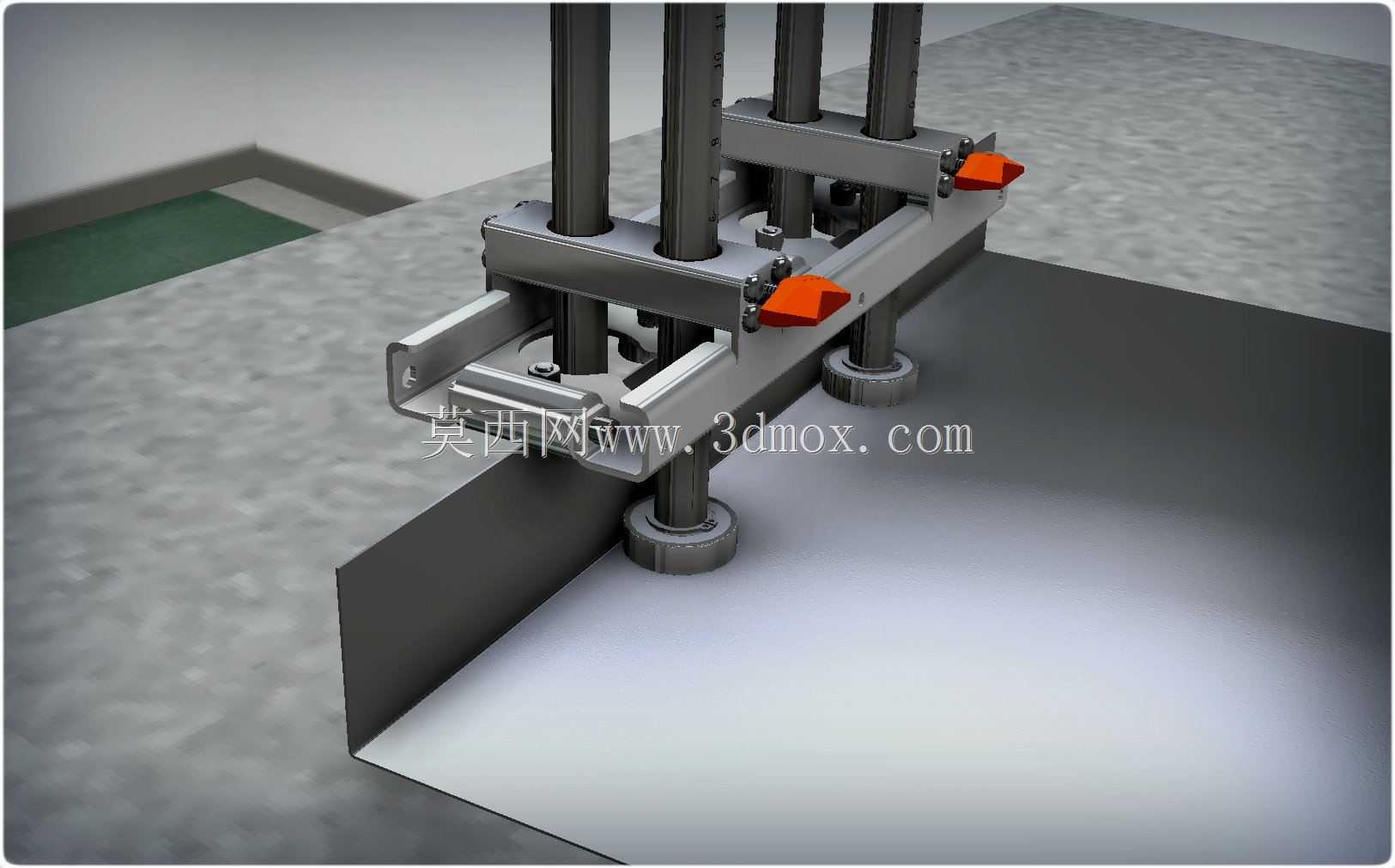

　　其最大可加工折弯高度为350mm，最小可加工折弯高度为5mm，可适配厚度0.8mm以内的各类常用金属板材，包括冷轧钢板、铝板、铜板等常见钣金材料，折弯过程中通过导轨的平行度保证折弯面的平整，不会出现传统手动折弯工具常见的折痕歪斜、板面起皱问题。设计过程中优先考虑了工装的安装适配性，整体采用立式框架结构，底部预留了标准安装孔位，可直接固定在工作台面或者专用支架上，不需要额外制作复杂的安装基座，整体框架的受力点集中在双侧支撑板与导轨的连接位置，设计时对该部位做了加厚处理，避免长期受力出现变形，延长工装使用寿命。导向轴与调节滚轮之间采用间隙配合，转动顺滑无卡滞，调节旋钮做了防滑纹理处理，戴劳保手套操作时也能轻松完成间隙调整。在实际使用中，

　　该工装可完成直边折弯、U型槽折弯、简单盒体折弯等常见钣金加工工序，相比大型数控折弯设备，其占用空间小、操作门槛低、维护成本极低，不需要专业的编程与设备调试经验，普通操作人员经过简单讲解即可上手使用。对于小型加工门店、学校实训车间、设备维修班组这类加工批量小、加工需求灵活的场景，该工装能够有效替代大型设备完成常规折弯作业，降低设备投入成本，同时也可作为大型折弯设备的补充，完成一些小尺寸、特殊角度的零散折弯任务，避免占用大型设备的生产工时。结构上没有复杂的传动部件，日常维护仅需要定期对导向轴加注润滑脂、检查调节滚轮的磨损情况即可，故障率极低，适合长期高频次的零散加工作业。
