改进型分形结构手摇式夹持虎钳

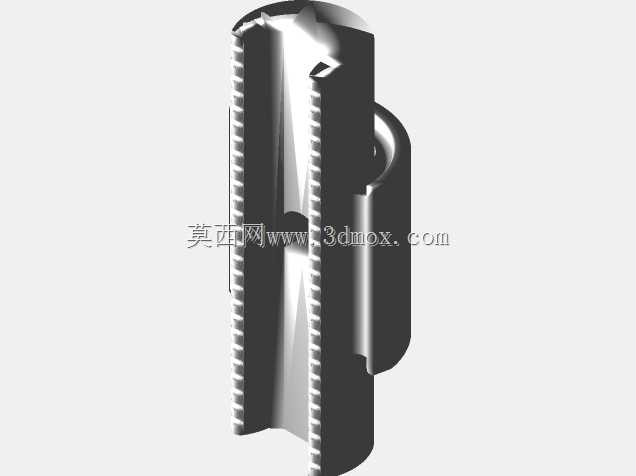

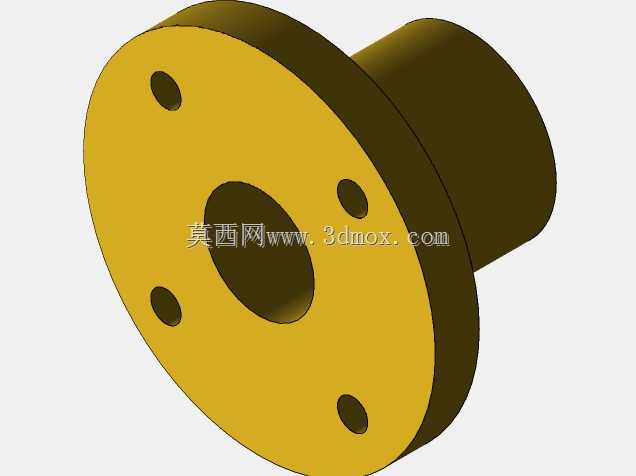

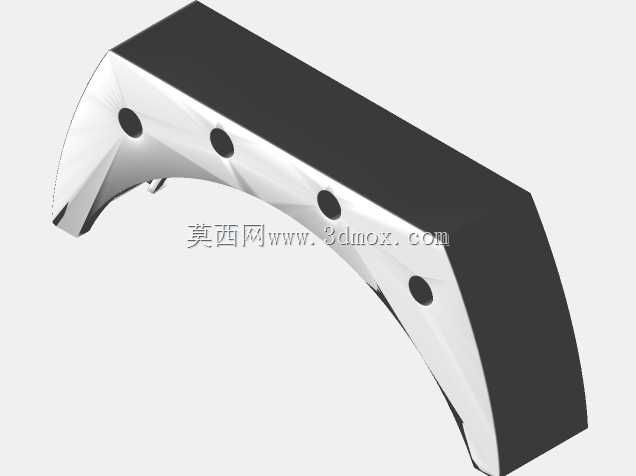

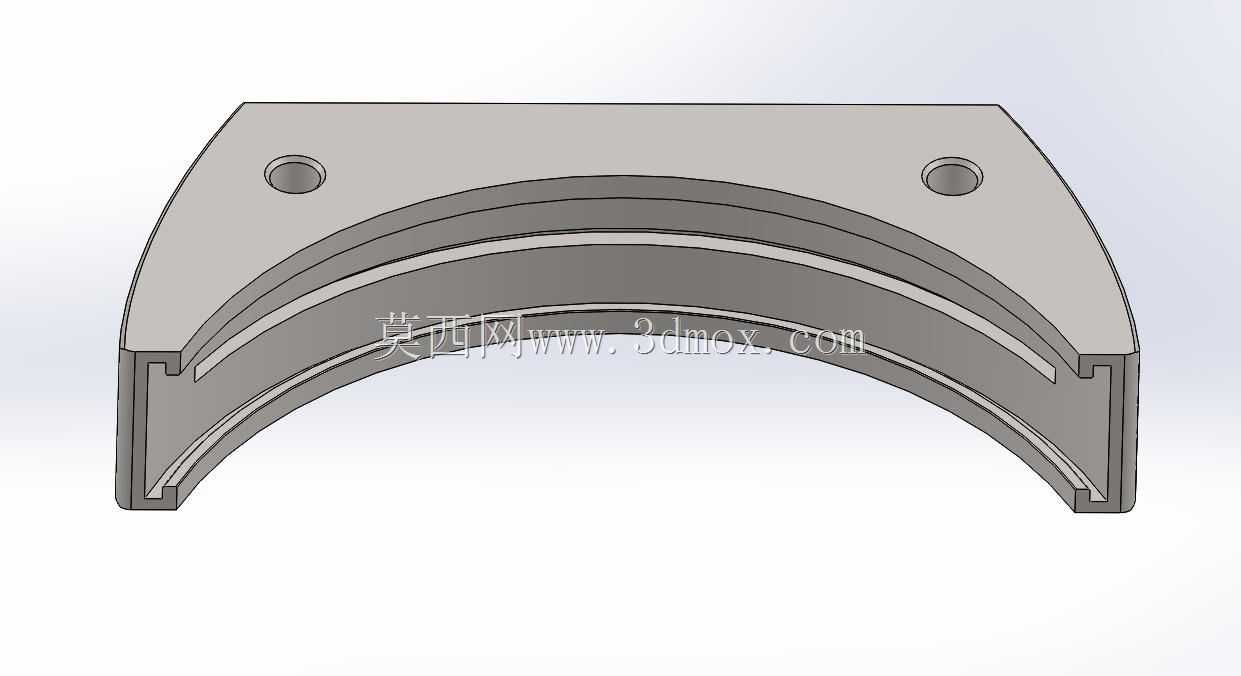

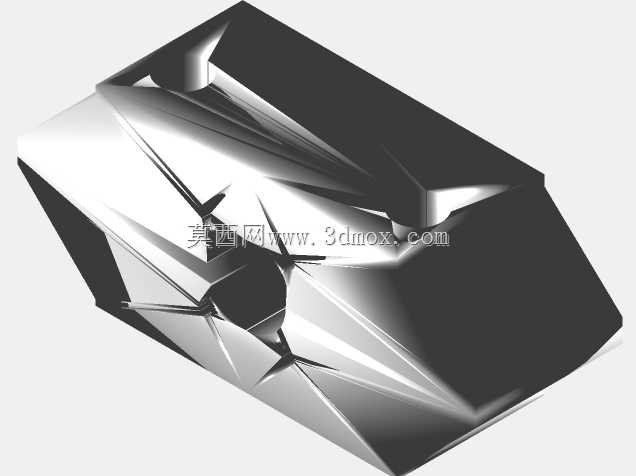

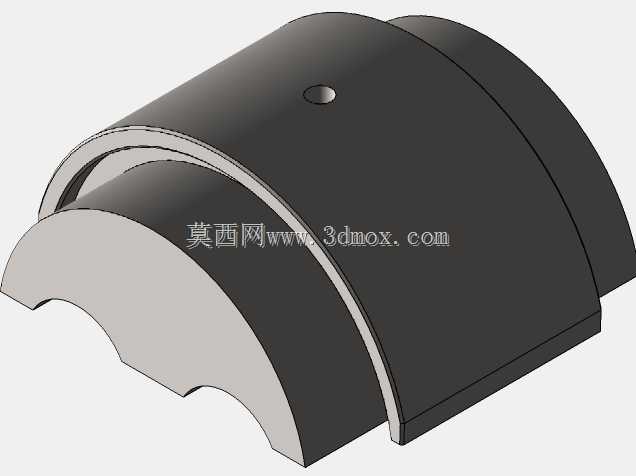

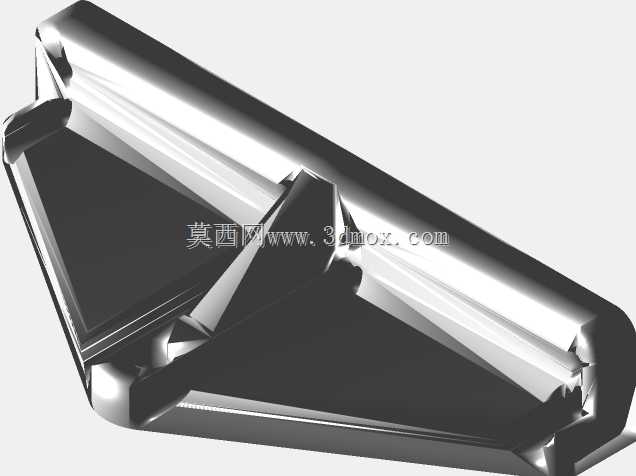

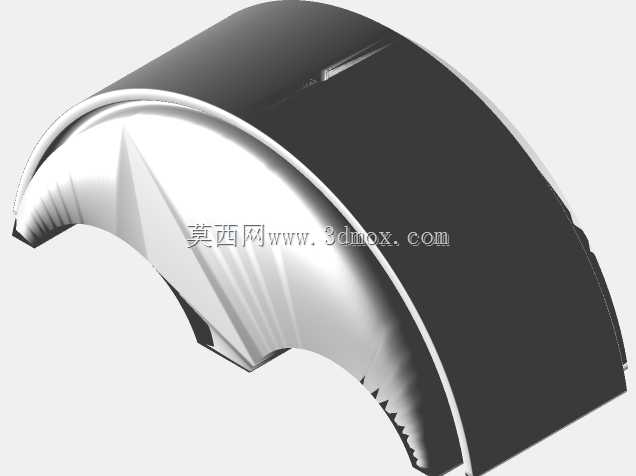

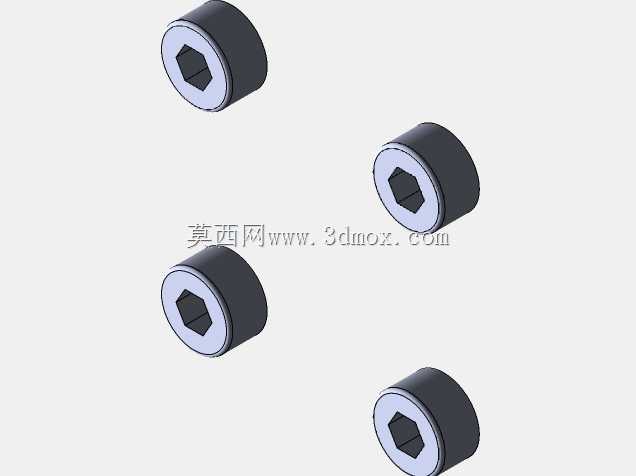

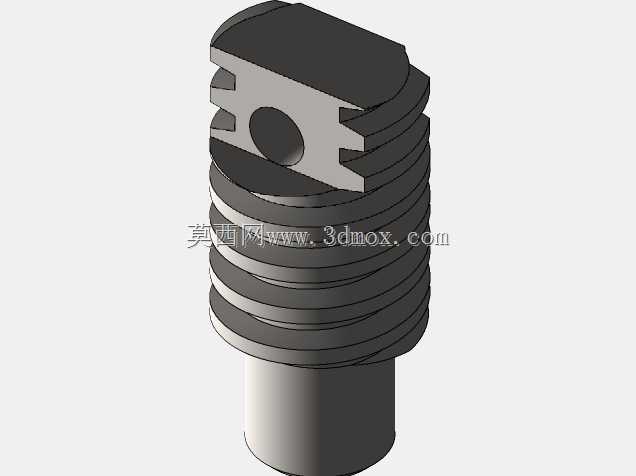

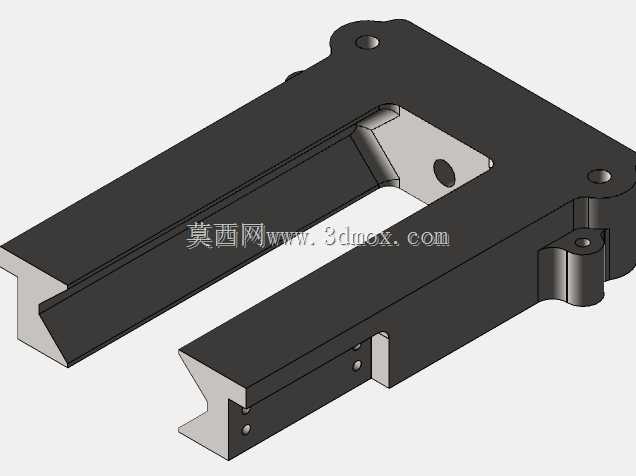

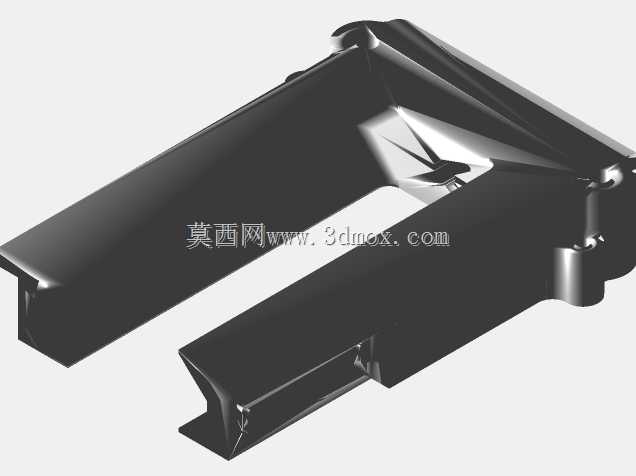

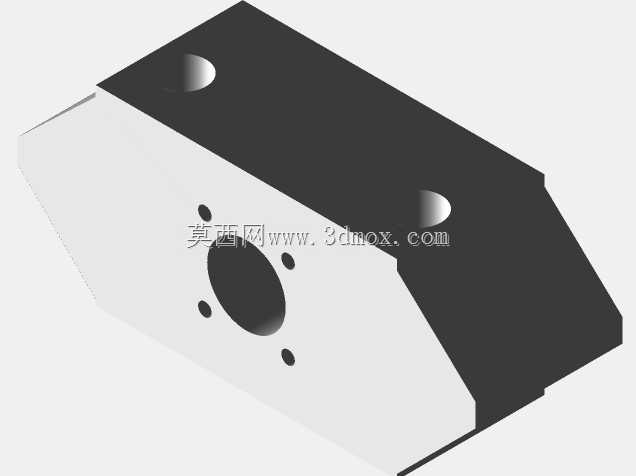

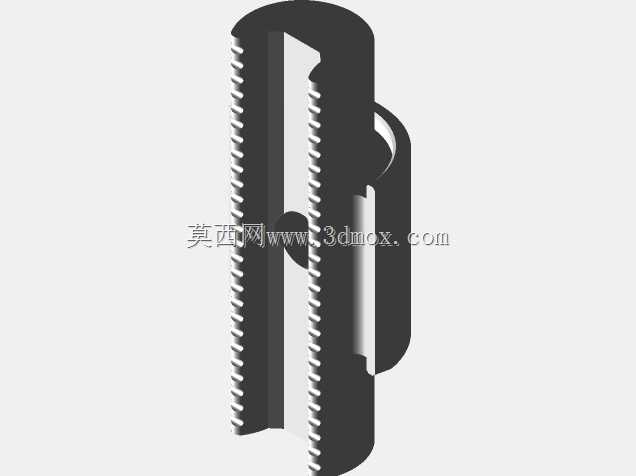

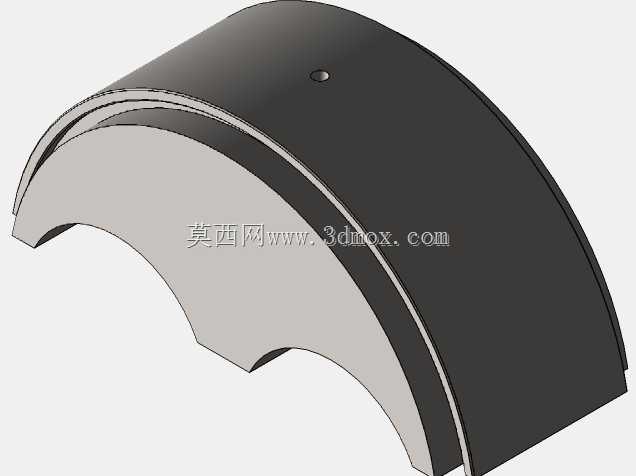

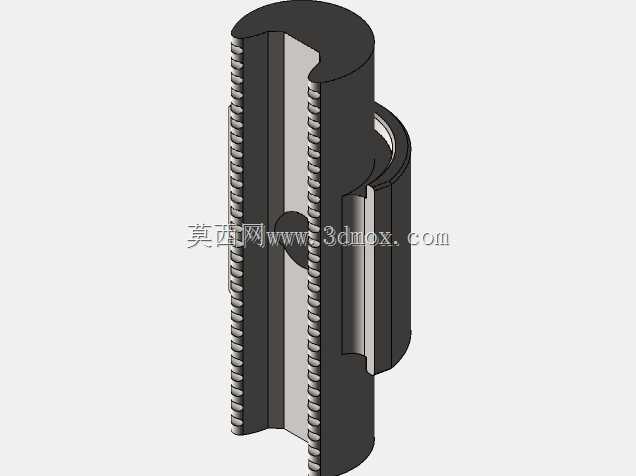

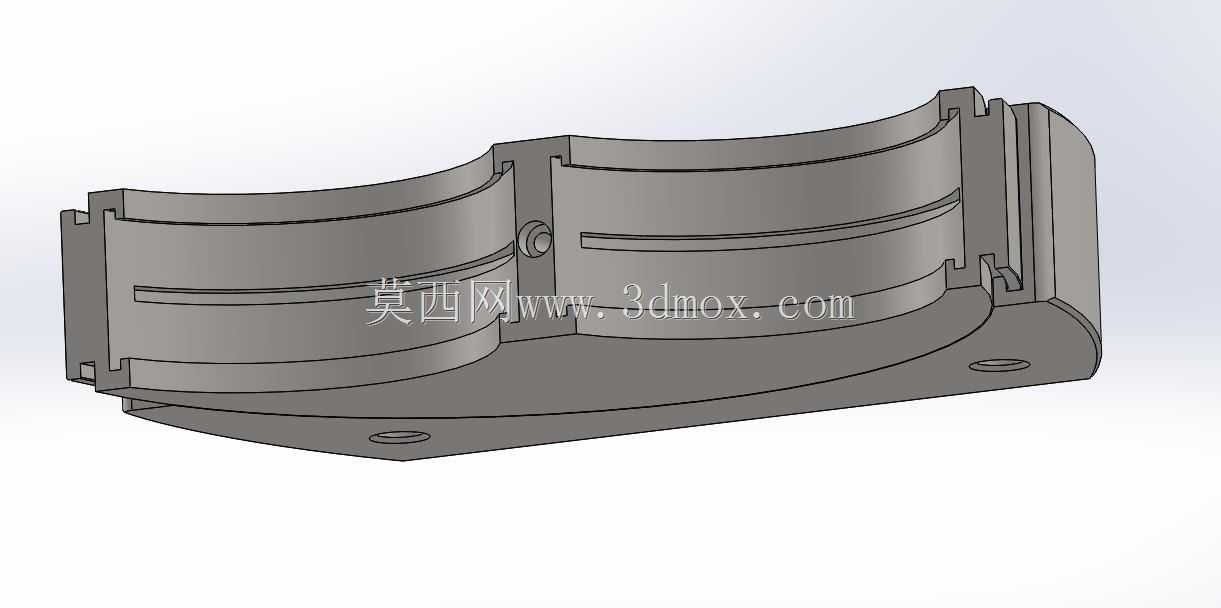

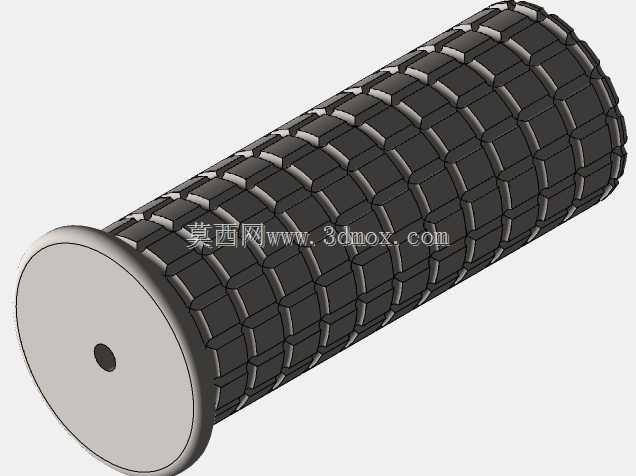

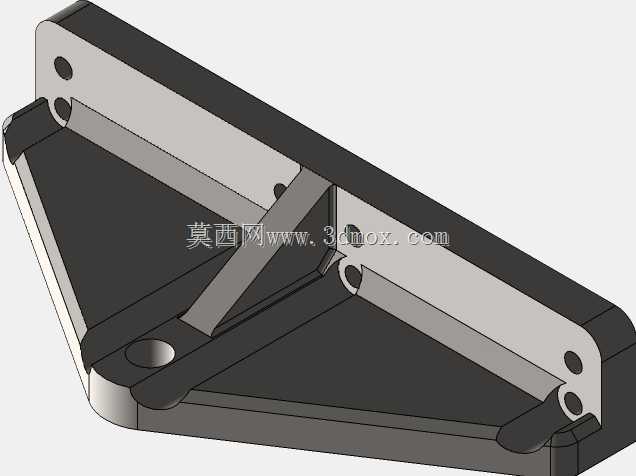

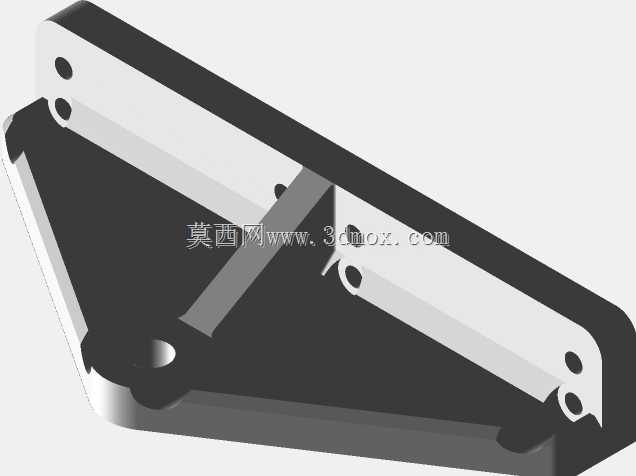

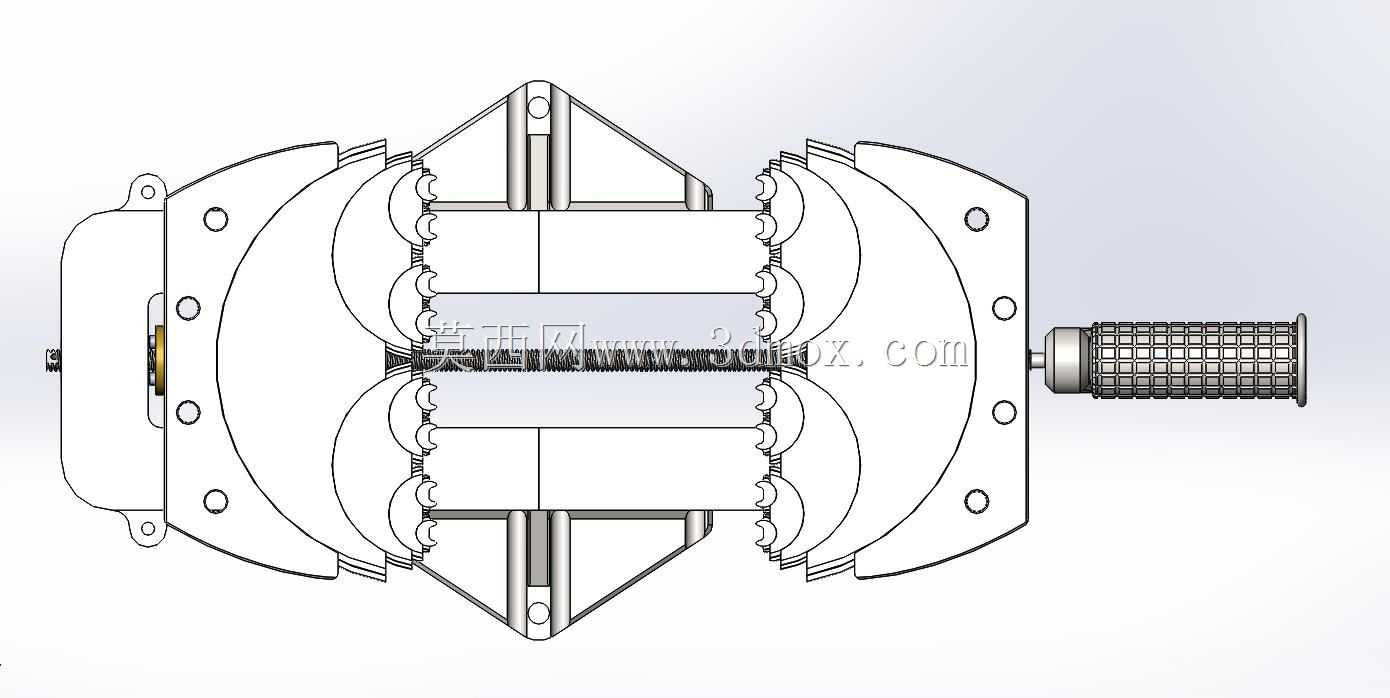

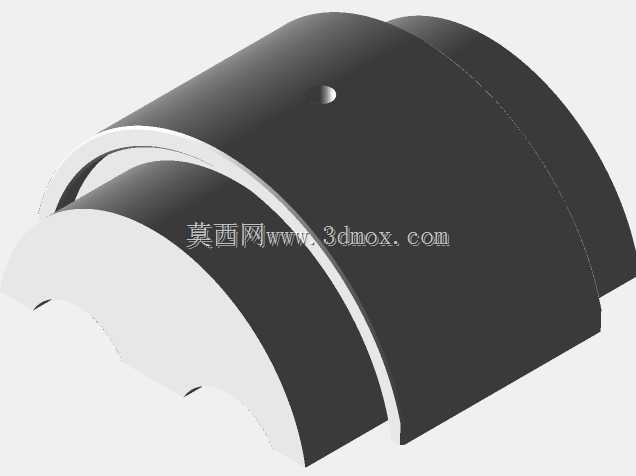

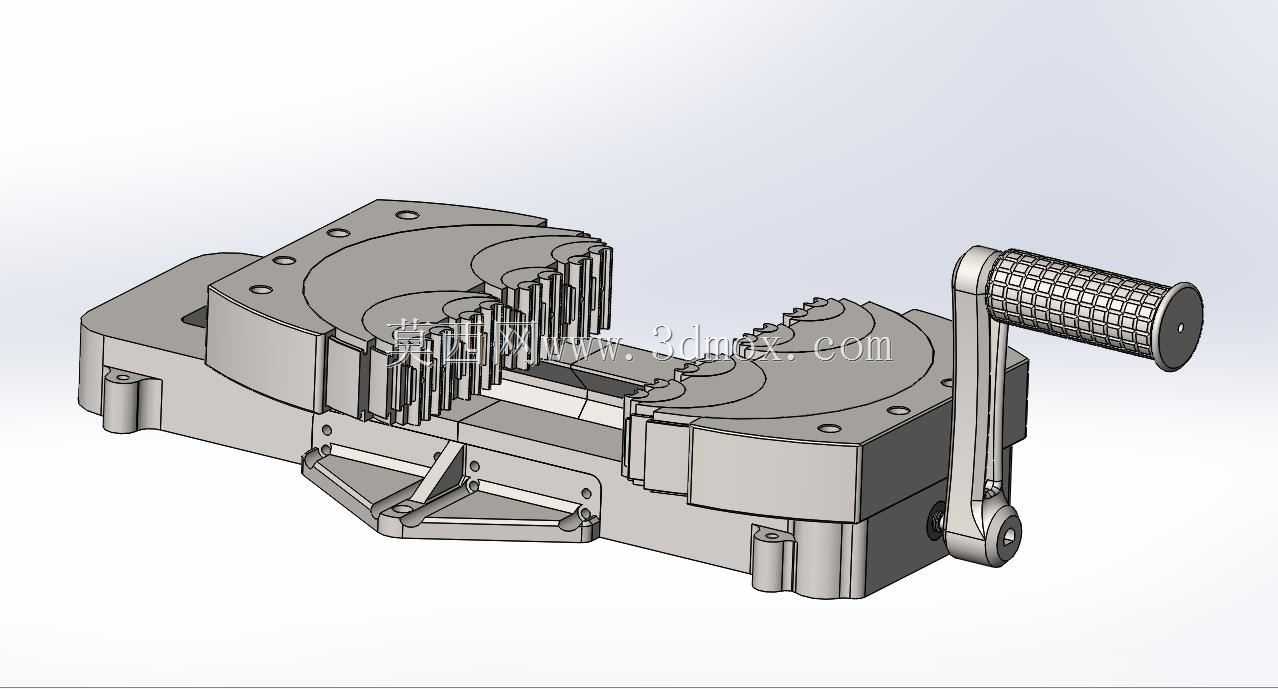

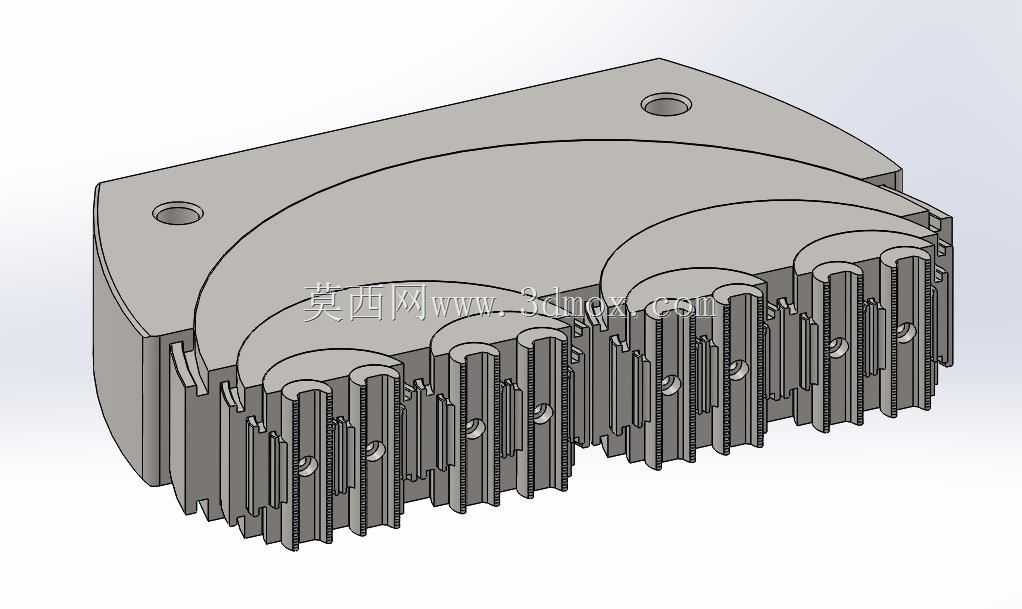

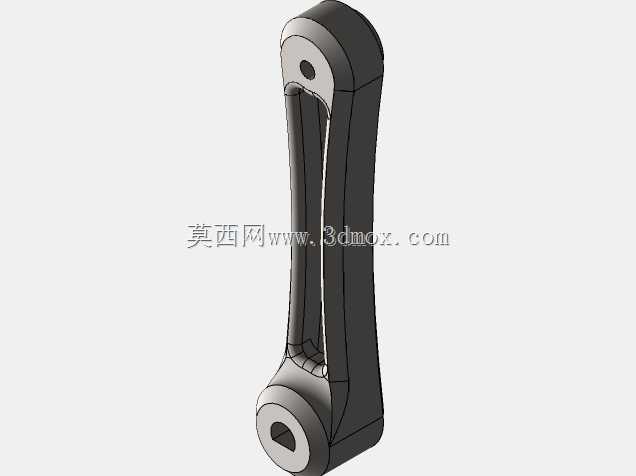

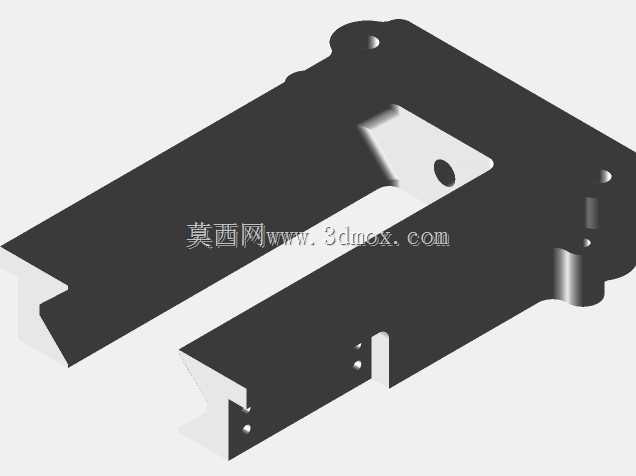

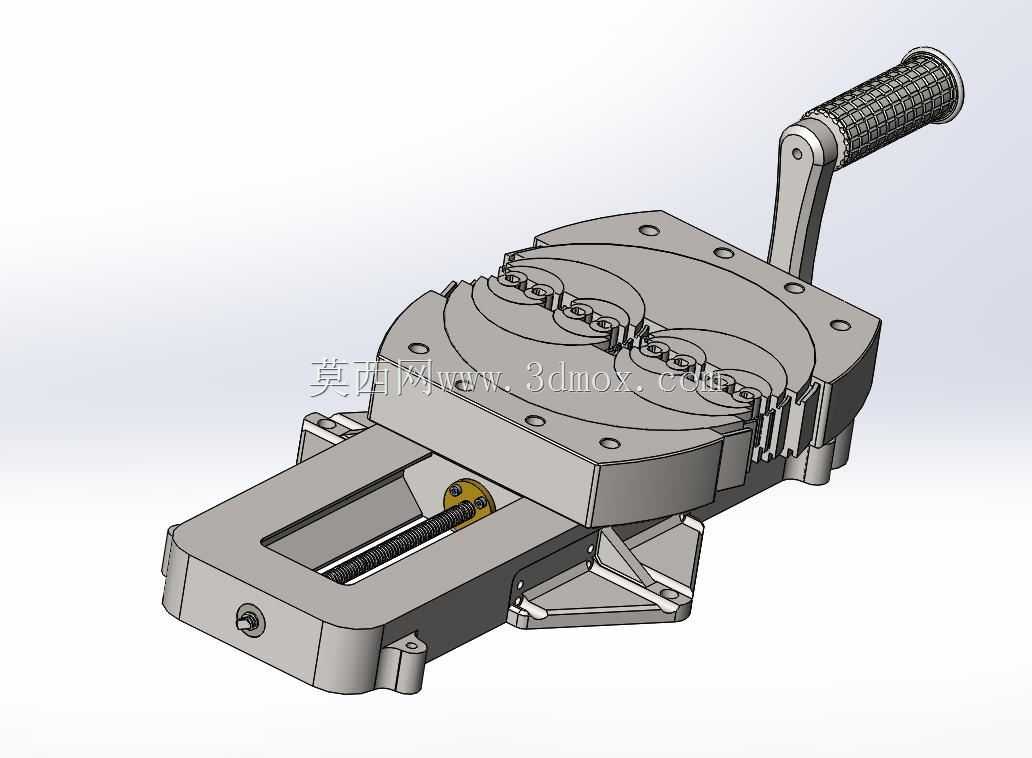

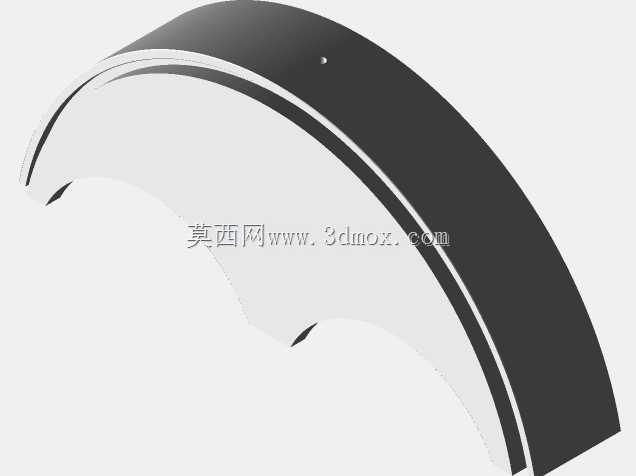

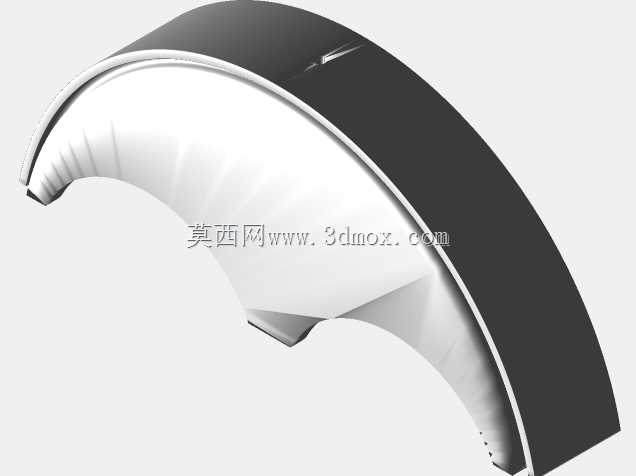

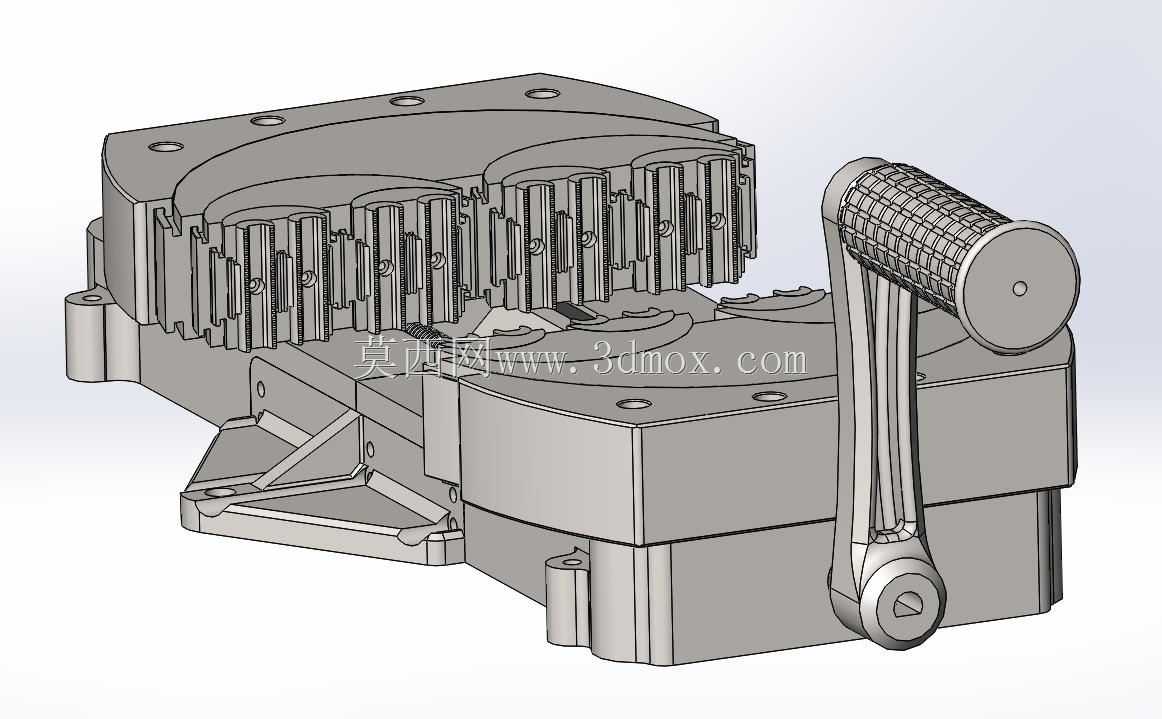

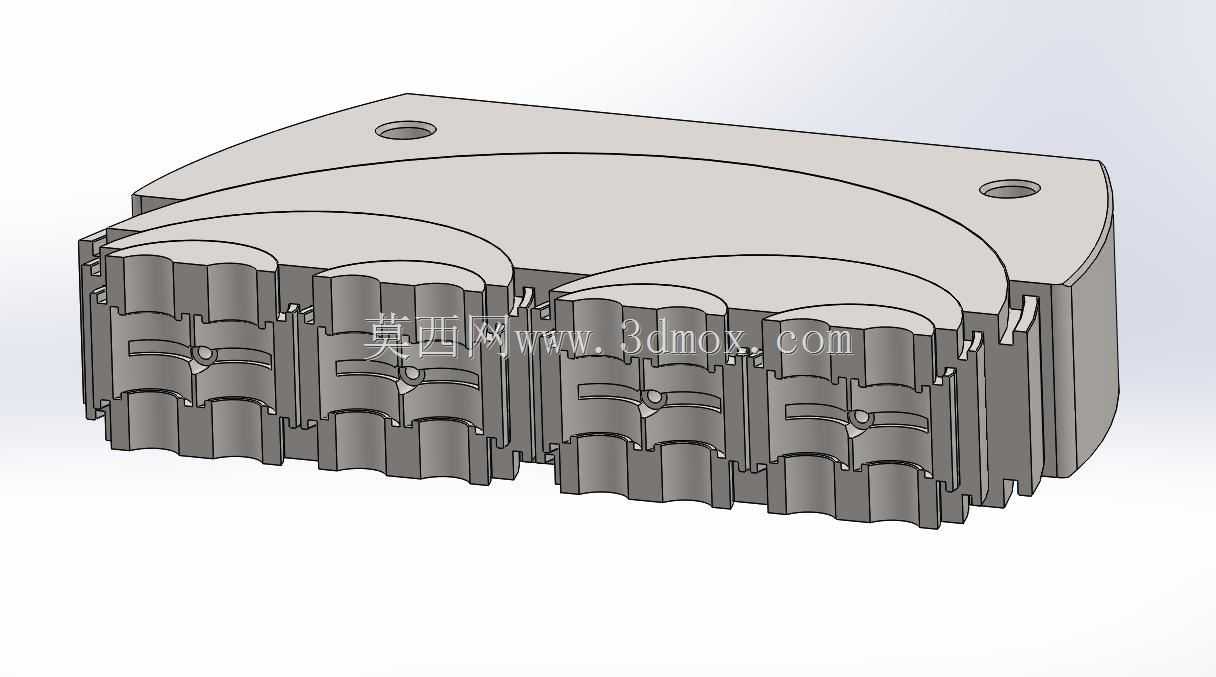

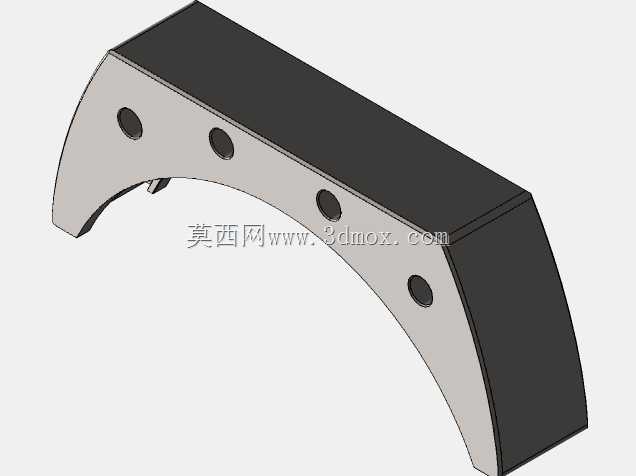

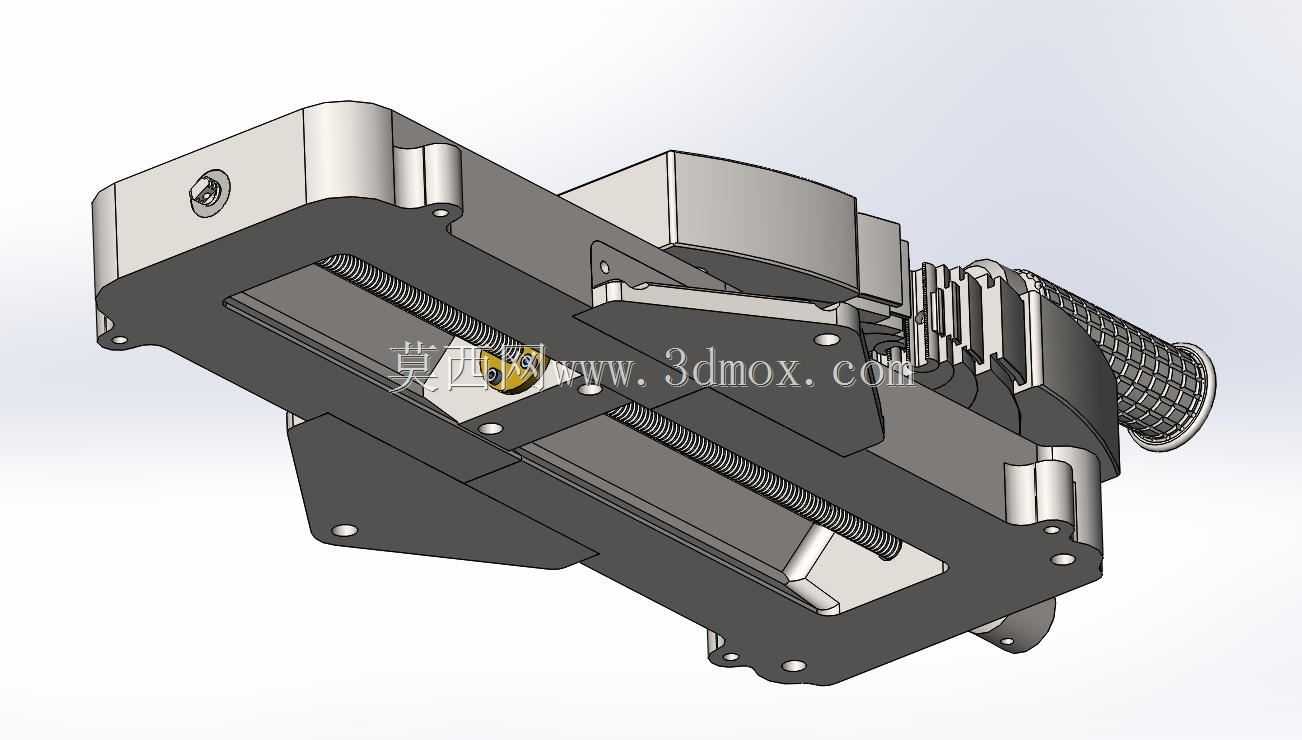

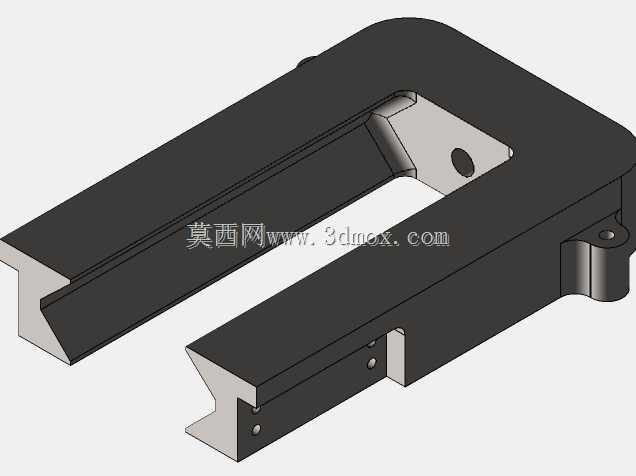

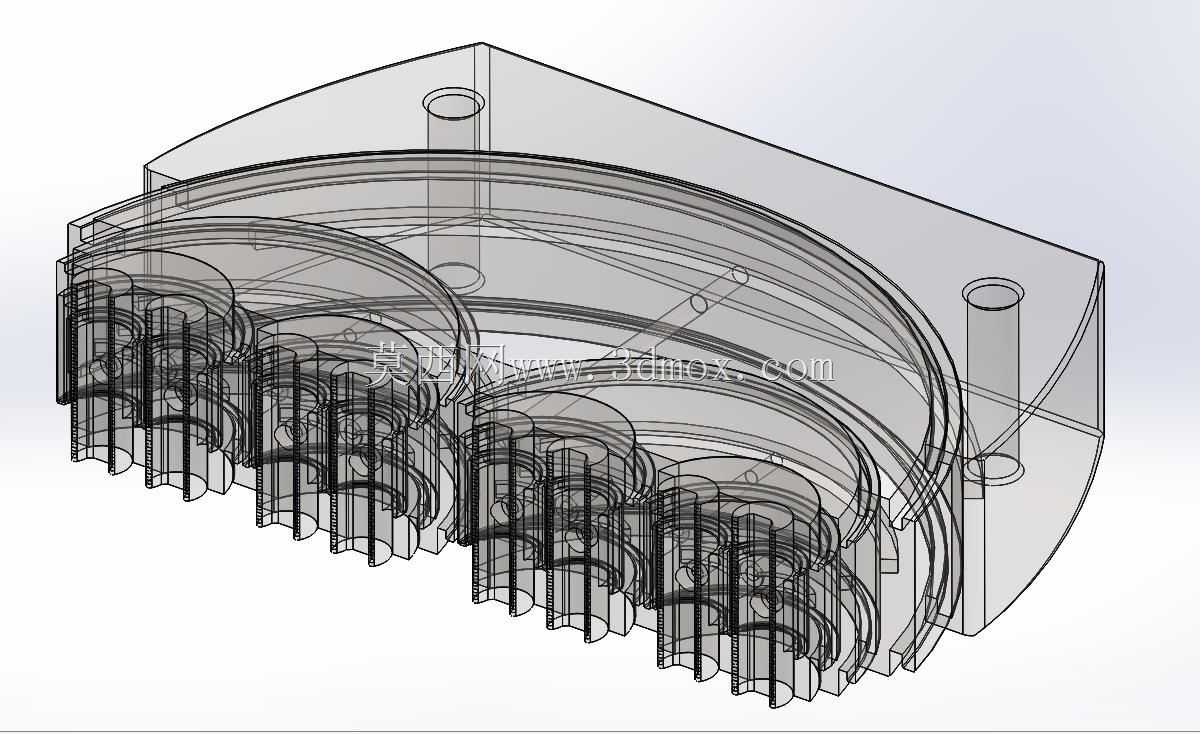

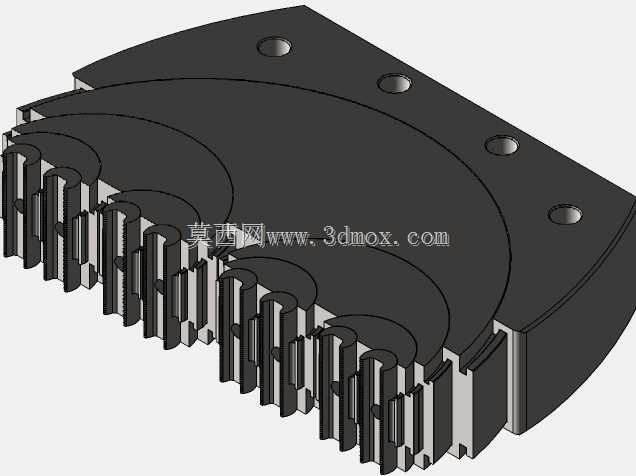

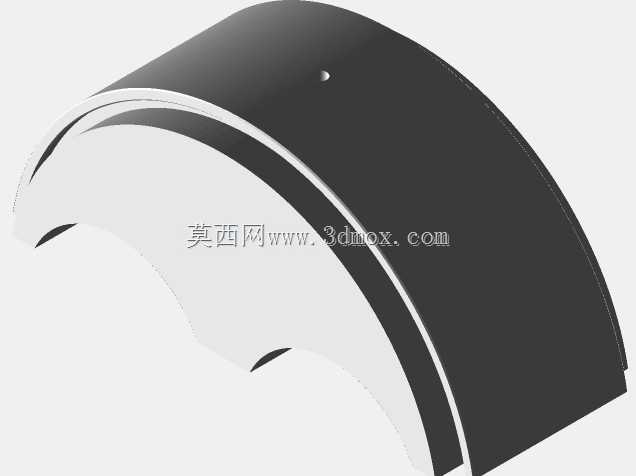

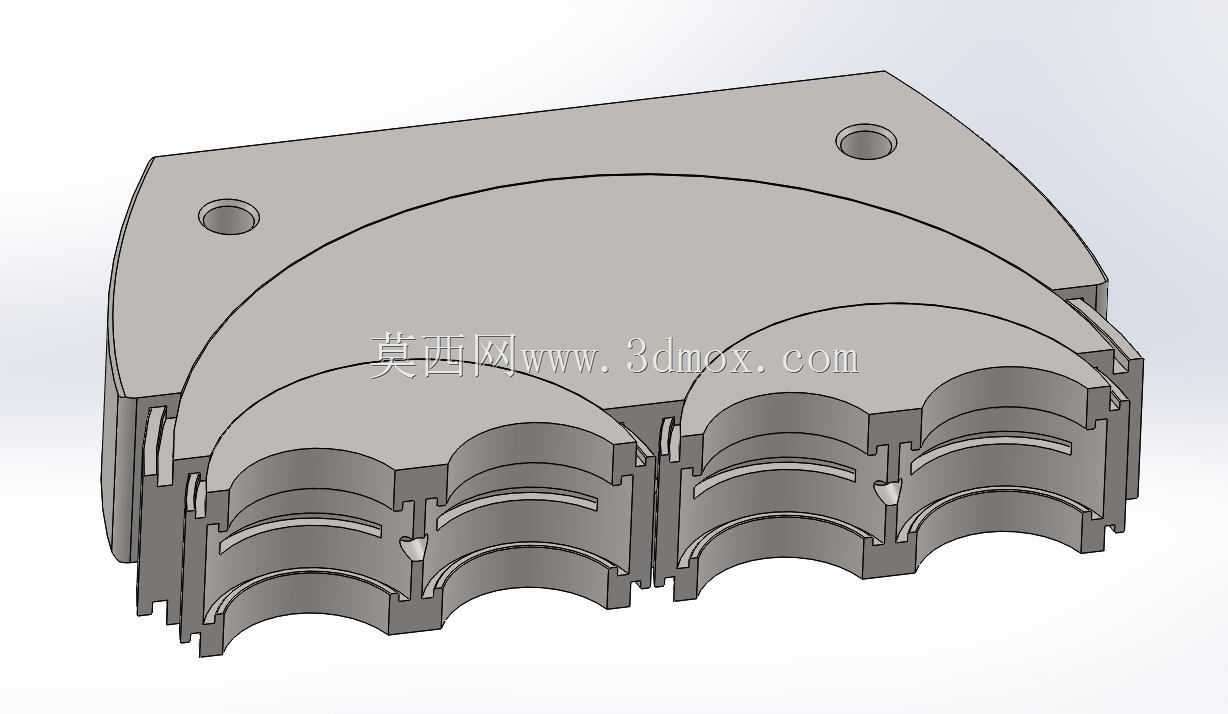

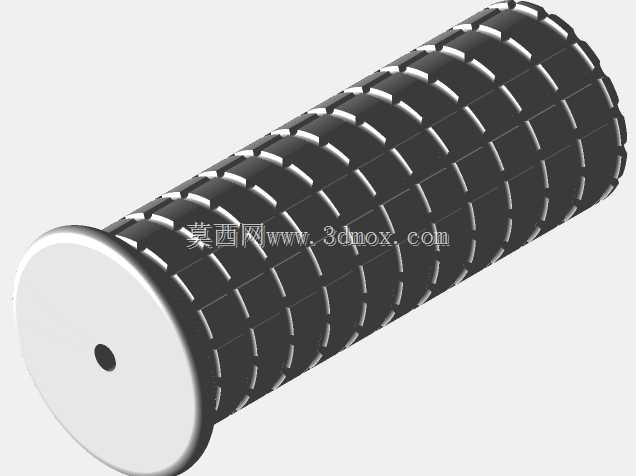

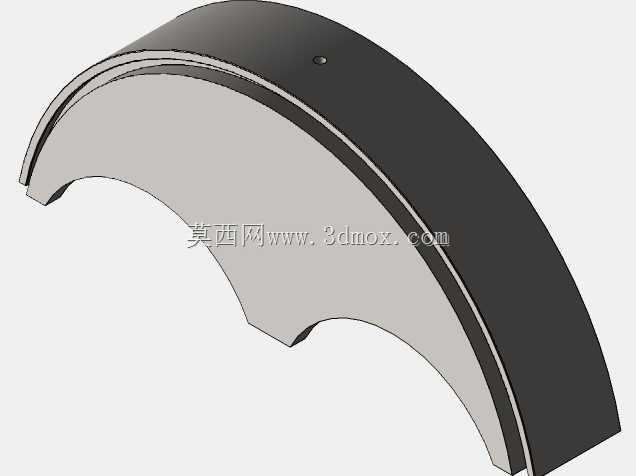

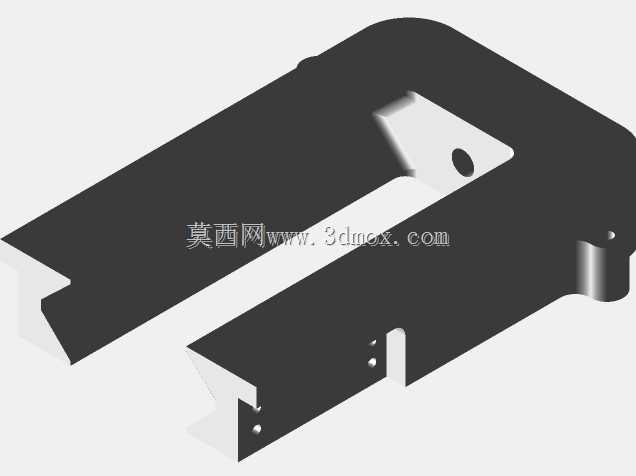

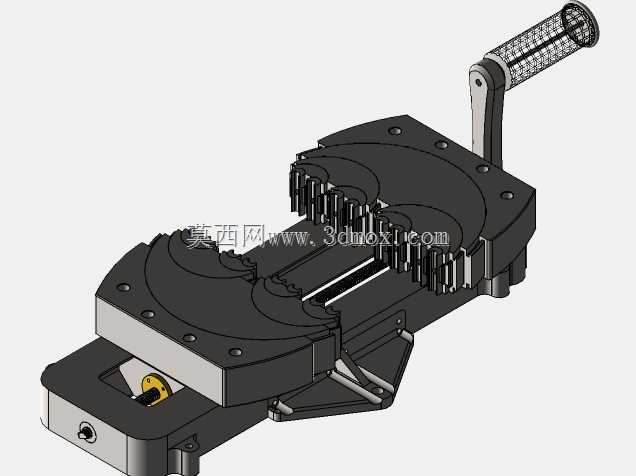

这款分形结构的夹持虎钳，主要面向小批量异形零件加工、3D打印工件后处理、手工作业精密装夹场景设计，区别于传统平口虎钳只能夹持规则平面工件的局限，其分形钳口可自适应不同轮廓的异形工件，包括曲面件、不规则注塑件、3D打印的复杂结构件，装夹时无需额外制作适配软钳口或者专用垫块，能大幅降低多品种小批量生产时的工装准备时间。从结构设计逻辑来看，钳体采用对称式双动钳口布局，通过手摇曲柄驱动内部丝杆副带动两侧钳口同步对中移动，保证装夹时工件自动对中，减少找正时间；钳口的分形齿块采用半圆轮廓滑动配合结构，相邻齿块可沿钳体的半圆导向槽独立伸缩，贴合工件外轮廓时能形成多段连续的夹持接触面，相比传统燕尾式滑动结构，这种半圆导向的滑动副在3D打印制作时成型难度更低，装配后滑动顺畅无卡滞，打印后支撑易拆除，表面处理工作量小。安装边界上，钳体底座预留了两个直径10mm的安装通孔，可直接通过螺栓固定在标准工作台T型槽上，也可搭配配套的滑动框架适配不同行程的工作台安装需求，整体安装尺寸紧凑，不会占用过多工作台操作空间，适合桌面级加工设备、小型台钻、手工打磨工位使用。功能特性方面，钳体的滑动连接部位做了间隙优化，既保证各分形齿块独立活动的灵活性，又控制了整体配合间隙，避免装夹时工件出现偏移；手摇柄采用网纹滚花设计，操作时摩擦力充足，无需额外加力杆即可提供足够的夹紧力，针对薄壁类、易变形工件，可通过控制手摇力矩避免夹伤工件表面。设计过程中对各活动部件的运动行程做了限位处理，钳口全开状态下不会出现部件脱出的问题，所有零件的分型面都做了平整化处理，不管是采用3D打印制作原型，还是后续做金属件小批量加工，都能减少后续的打磨、修整工作量，各部件之间的配合公差按中等精度装配要求设定，普通加工条件下即可完成装配，无需高精度配磨工序。实际使用中，这款虎钳可覆盖从规则方形工件到复杂曲面异形件的装夹需求，尤其适合创客空间、教学实训场景、小型维修工位使用，无需频繁更换钳口即可应对不同形状的工件装夹，相比传统虎钳的适配性更强，装夹效率更高。
