带六角适配杆快换式三爪钻夹头结构

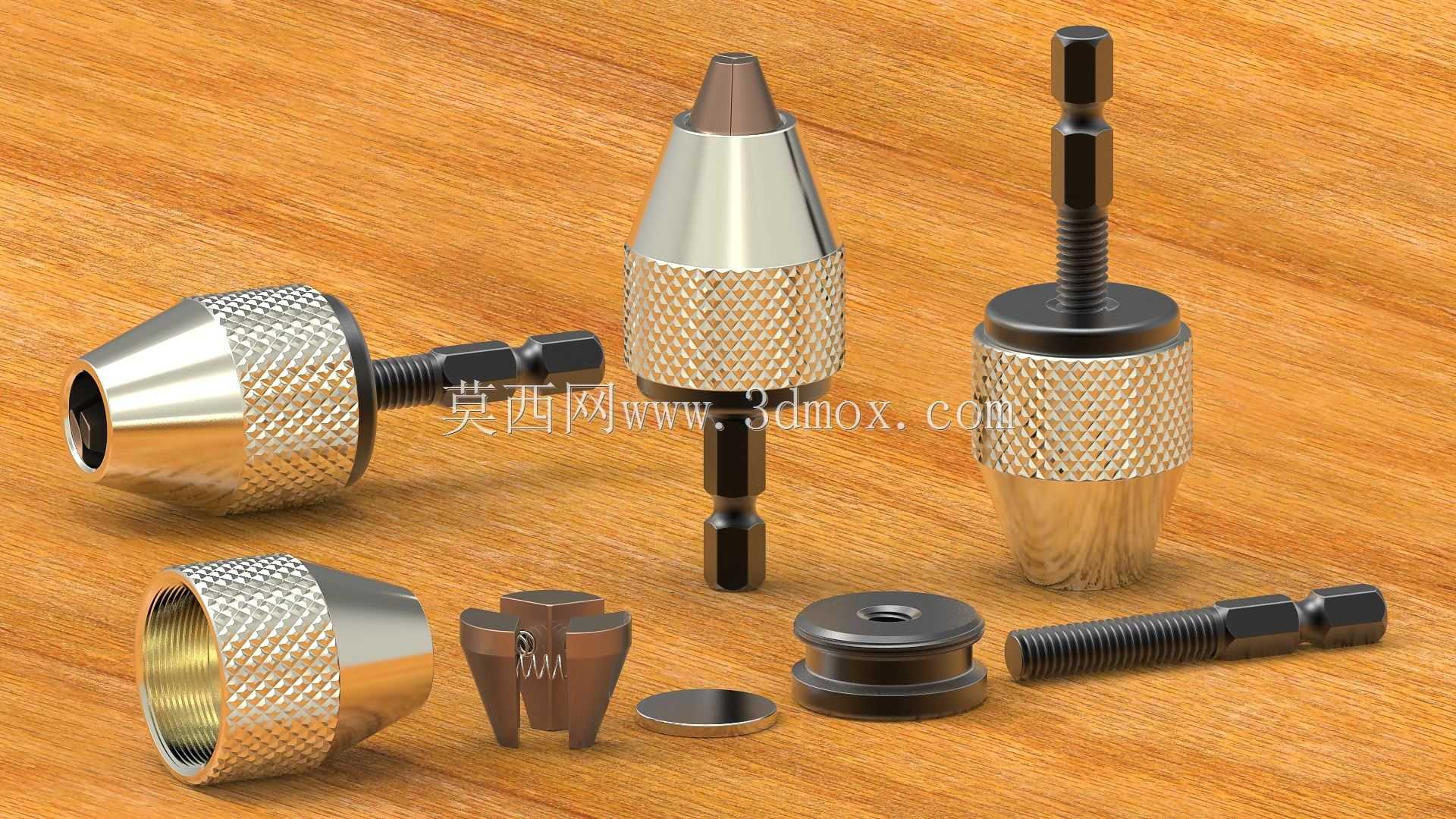

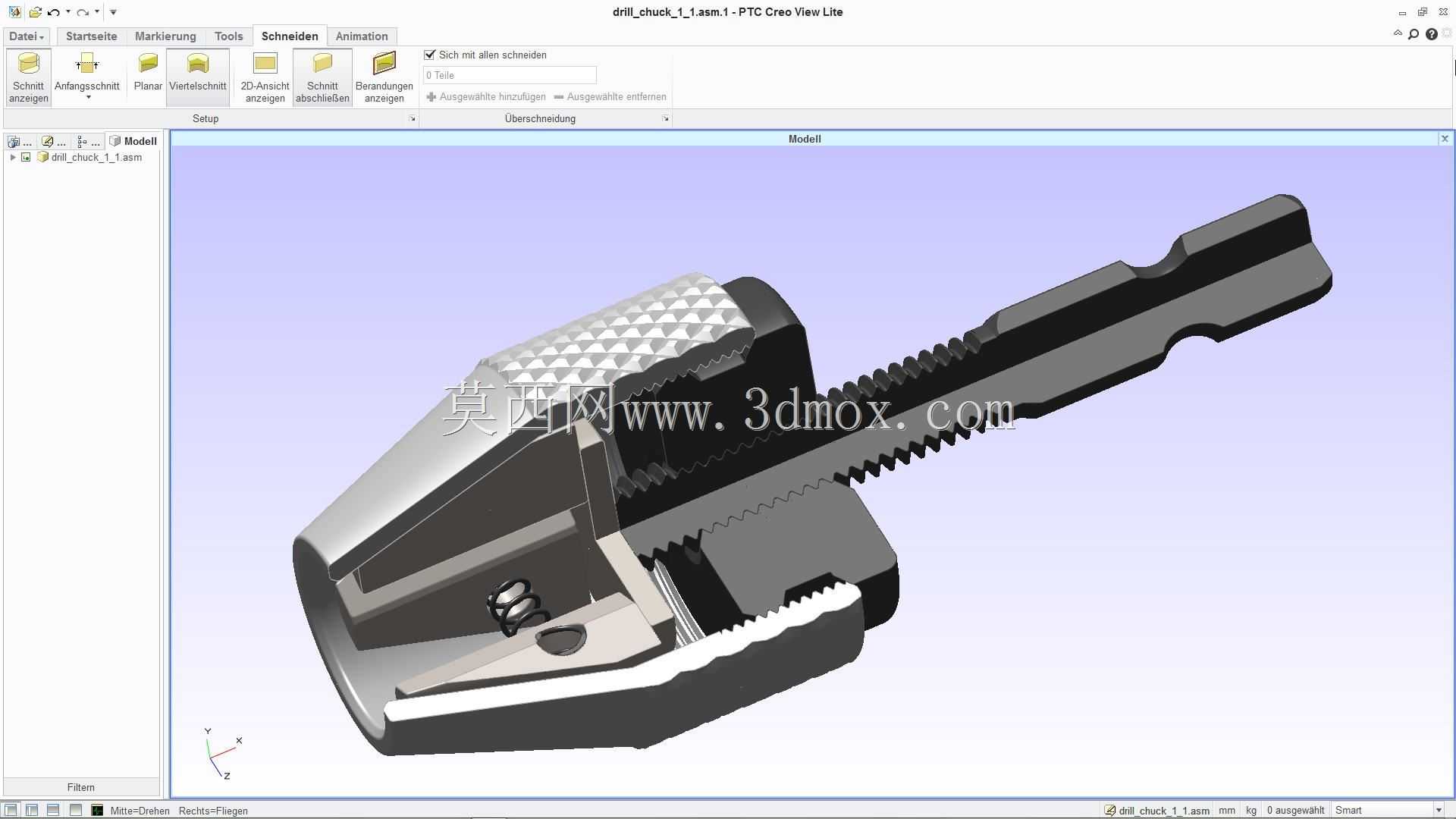

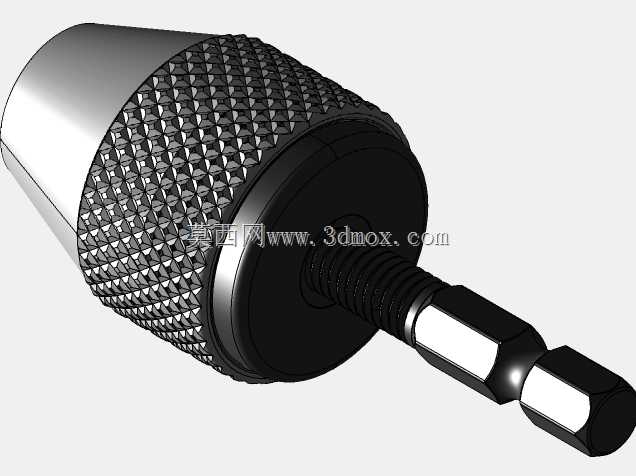

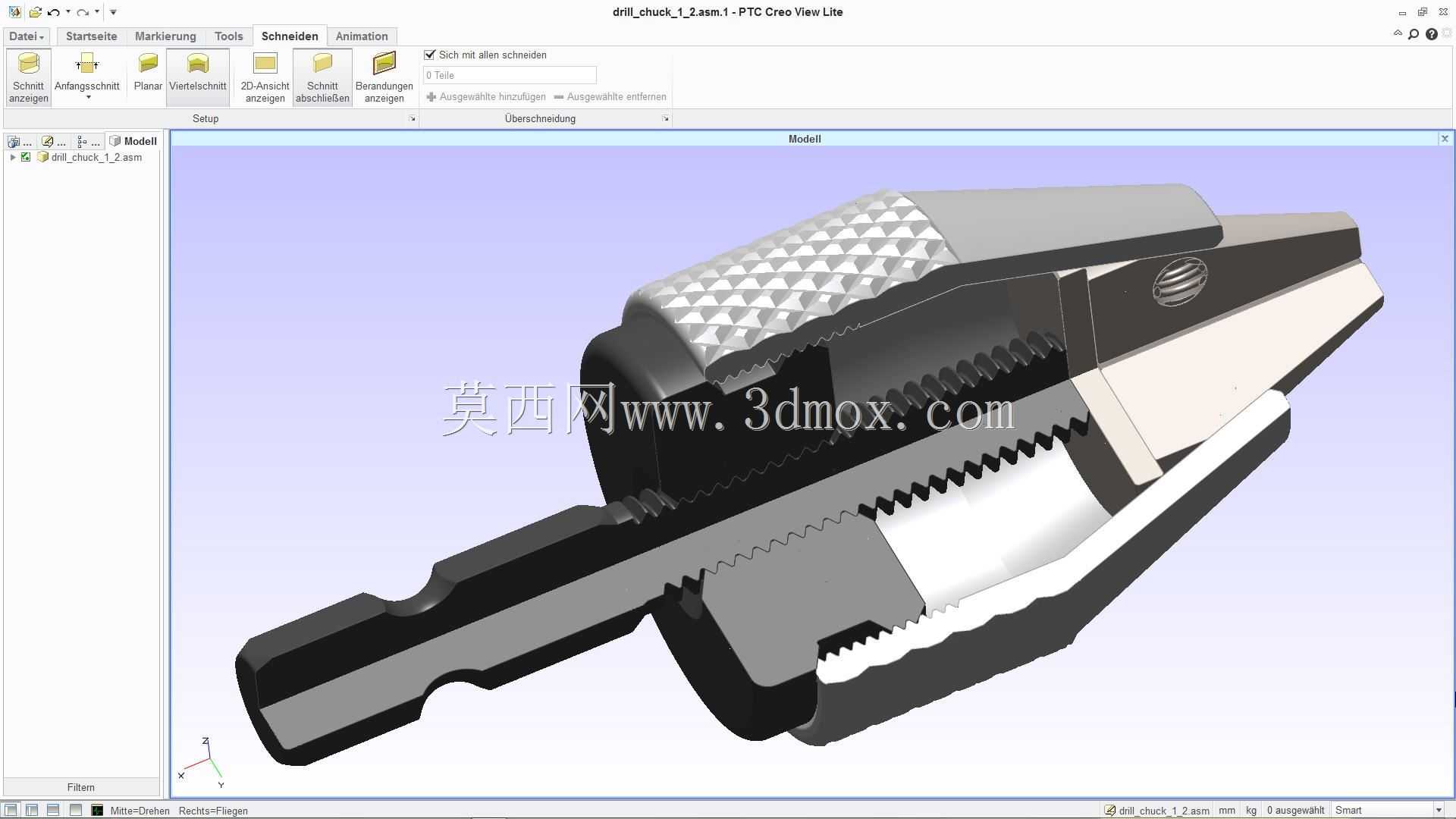

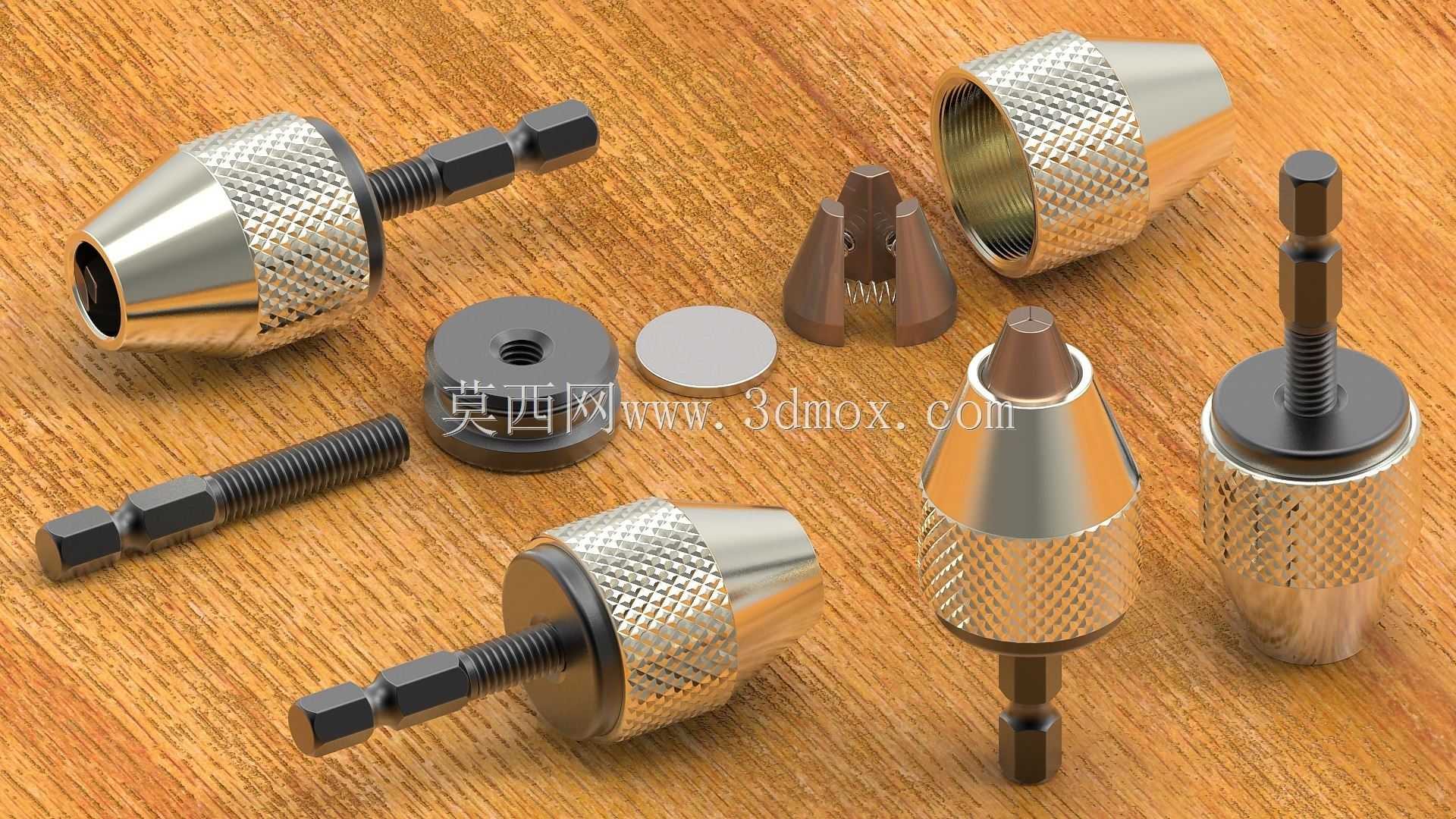

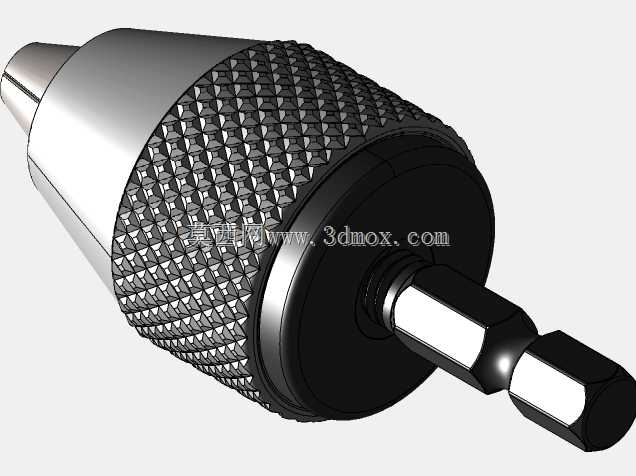

日常机加工、手工电钻作业场景里，这类带六角适配杆的三爪夹头是解决小直径刀具快换夹持的核心部件，常配套充电起子、六角输出轴的电动工具使用，无需额外拆装夹头主体，直接通过尾部六角杆插入工具输出端即可完成装夹，大幅缩短多工序作业时的刀具更换耗时。从实际使用需求出发，这类夹头的核心功能是稳定夹持小直径回转类刀具，本次呈现的结构可稳定夹持直径7mm的钻头、磨头、刻字针等回转工具，适配平面宽度6.35mm的标准六角输出接口，也就是行业内通用的1/4英寸六角快换接口，能兼容市面绝大多数手持电动起子、风批的输出端，无需额外转换接头。设计过程中，夹头内部的压缩弹簧初始长度设置为12mm，为夹爪的开合复位提供稳定预紧力，避免夹爪在非锁紧状态下松脱晃动；夹头内部的螺纹副全部按理论牙型建模，M6螺纹螺距设为1.0mm，M22螺纹螺距设为0.75mm，建模阶段未预留螺纹根部间隙与端面齿隙，是为了清晰呈现螺纹啮合的运动逻辑，实际量产时会根据加工公差要求预留合理配合间隙。夹头的滚花外套采用网纹滚花结构，增大手动旋转锁紧时的摩擦力，即便手上沾有切削液、油污也能可靠施力完成锁紧与松开动作；夹爪采用三爪自定心结构，锁紧时三个夹爪同步向中心收拢，自动校准被夹持刀具的同轴度，减少刀具回转时的径向跳动，提升钻孔、打磨作业的精度。尾部的六角适配杆除了标准六角外形，也可根据使用场景更换为方形传动结构，适配不同输出接口的工具，夹头整体的外形尺寸紧凑，不会过多增加电动工具的前端长度，在狭小空间作业时也能灵活操作。夹头的各部件拆分结构清晰，包含夹爪主体、锁紧螺套、压缩弹簧、六角传动杆、限位垫片等零件，各零件的装配边界明确，锁紧螺套旋转时通过内部螺纹带动夹爪沿轴向移动，配合斜面结构实现夹爪的径向收拢与张开，整个传动过程无多余传动环节，传动效率高，锁紧力足够应对常规的金属、非金属钻孔打磨作业，不会出现刀具打滑的情况。
