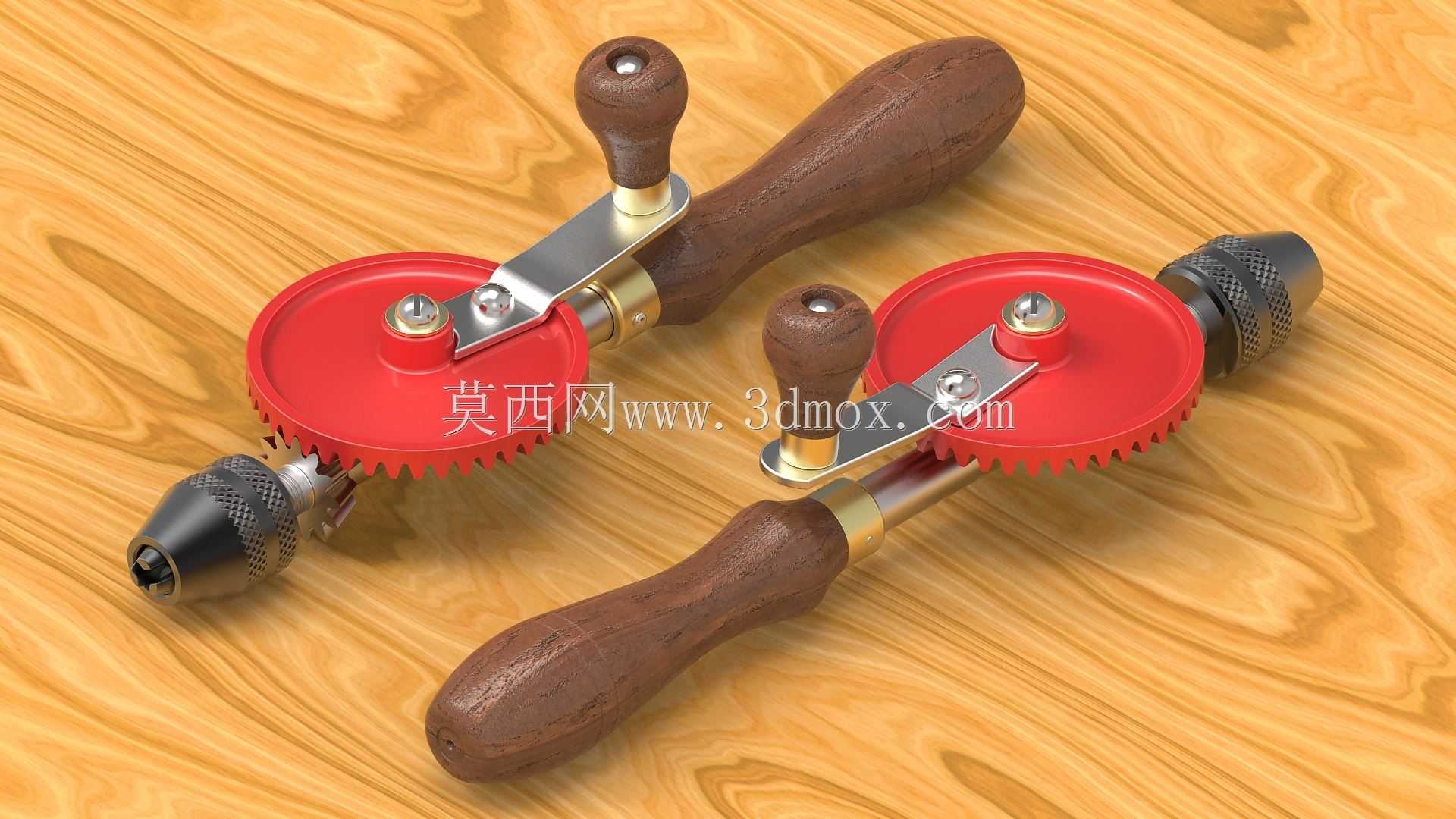

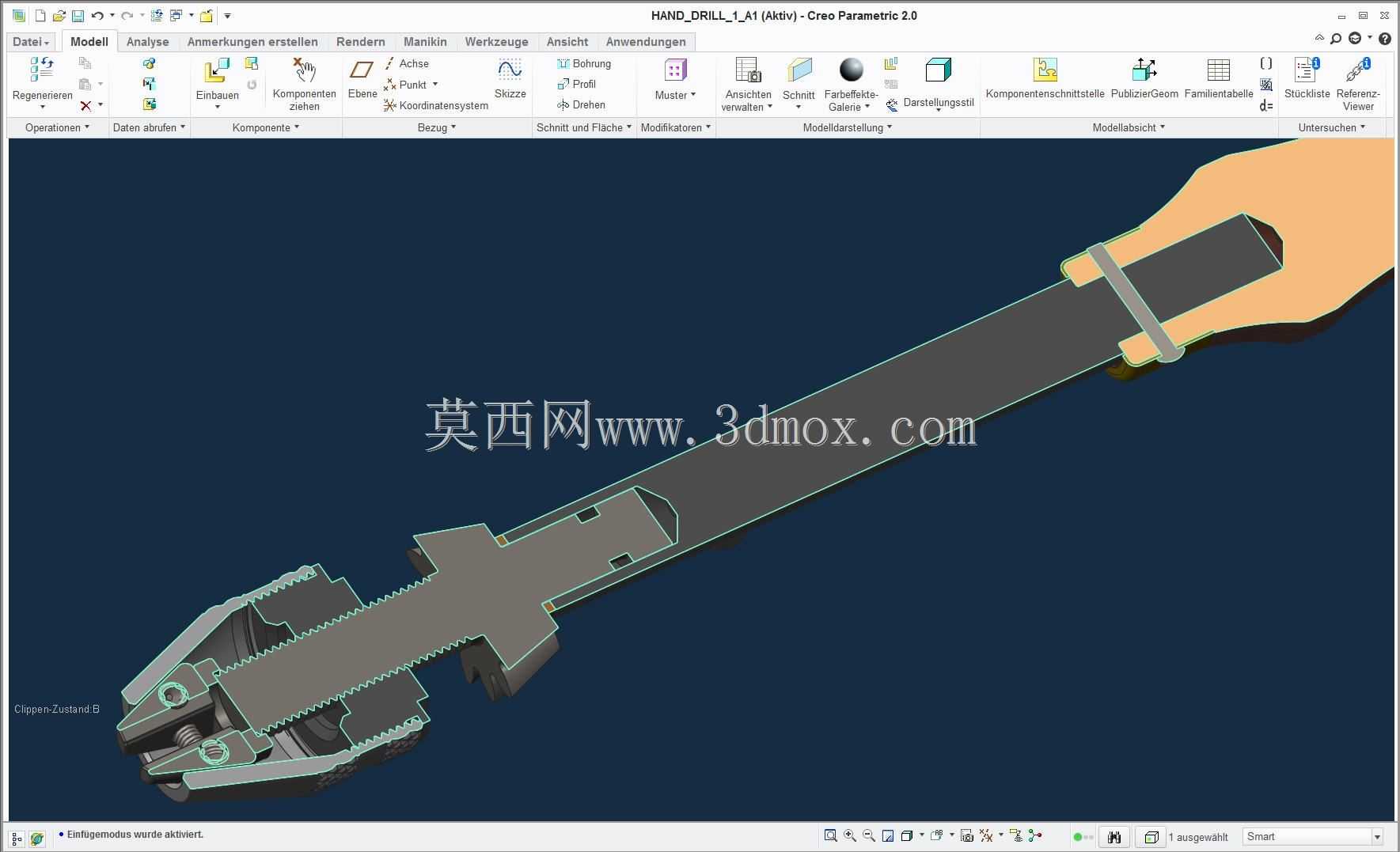

复古手摇式手动钻孔工具结构设计

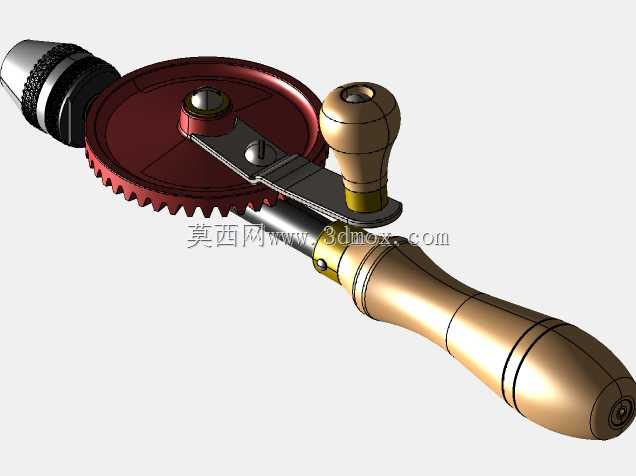

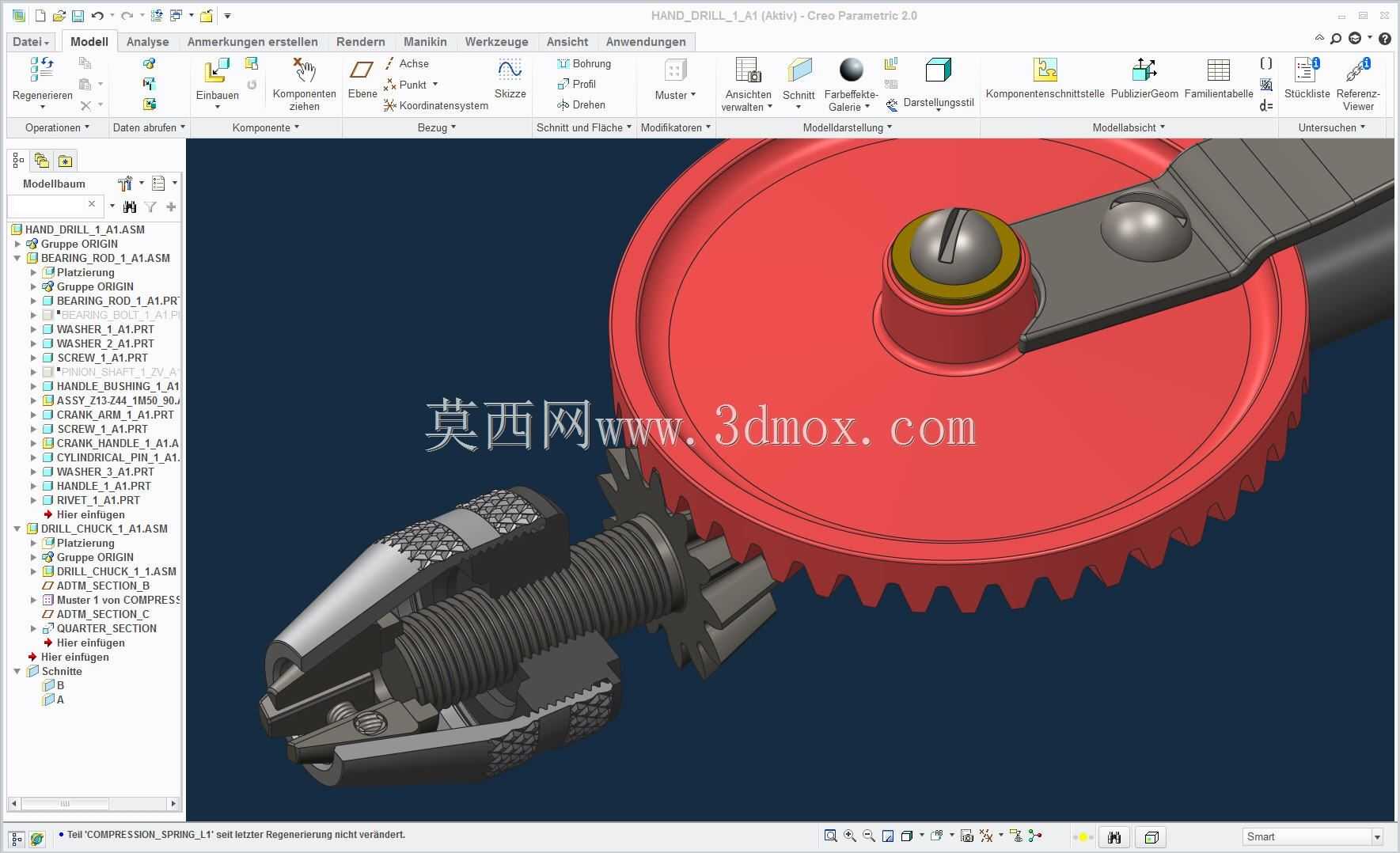

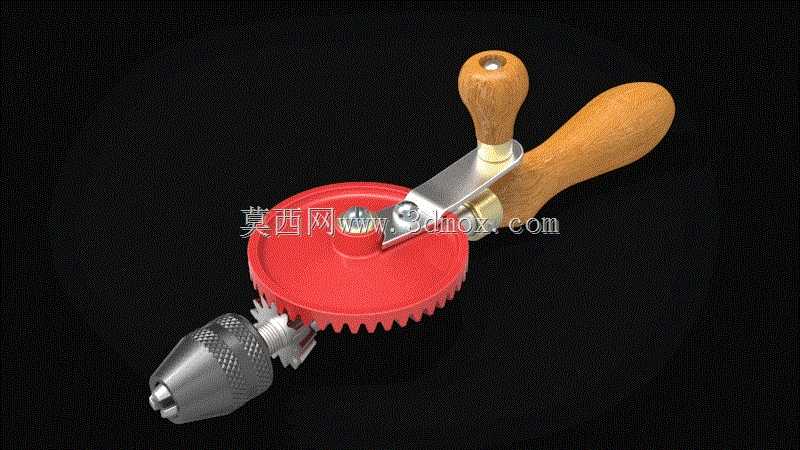

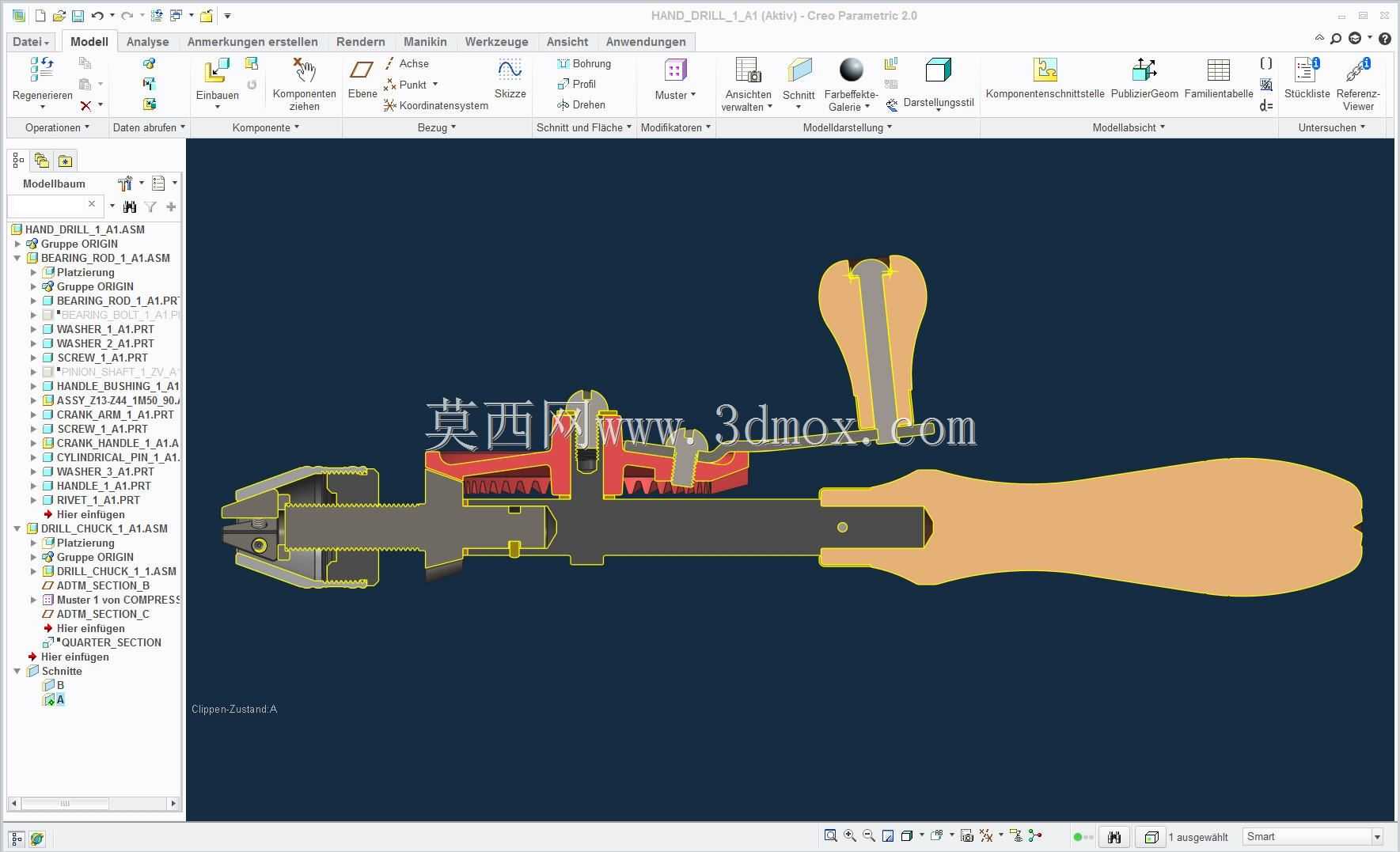

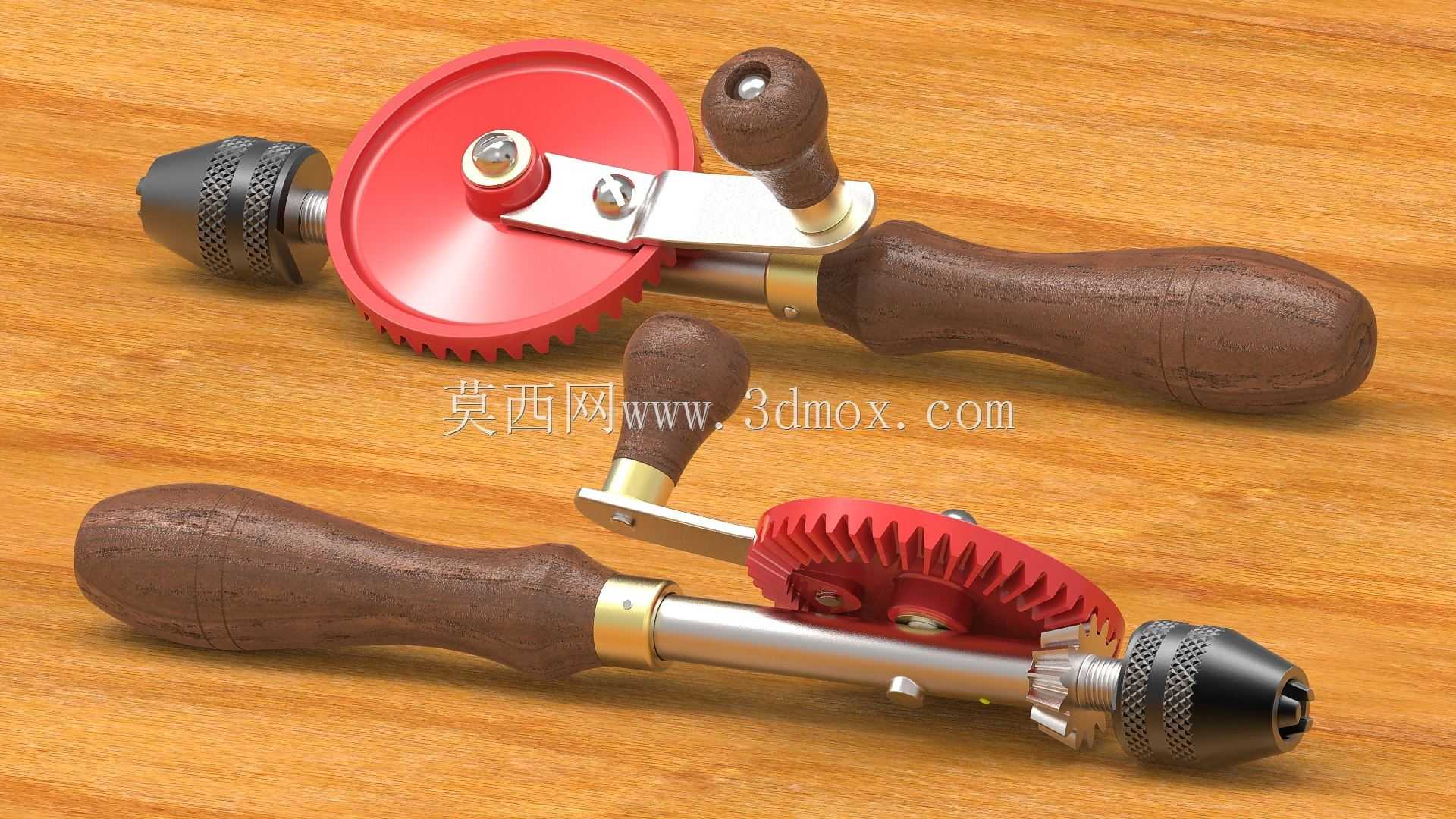

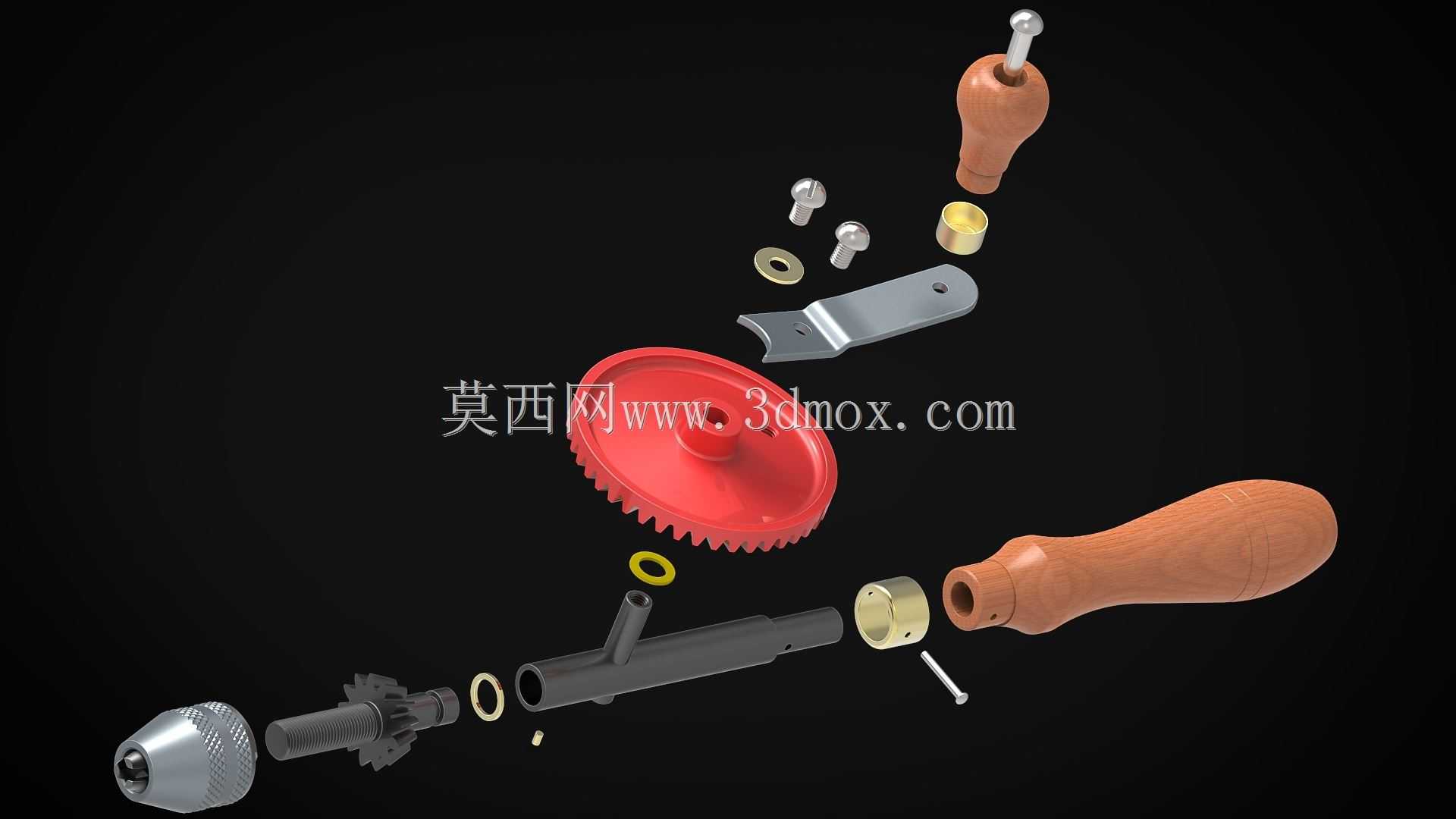

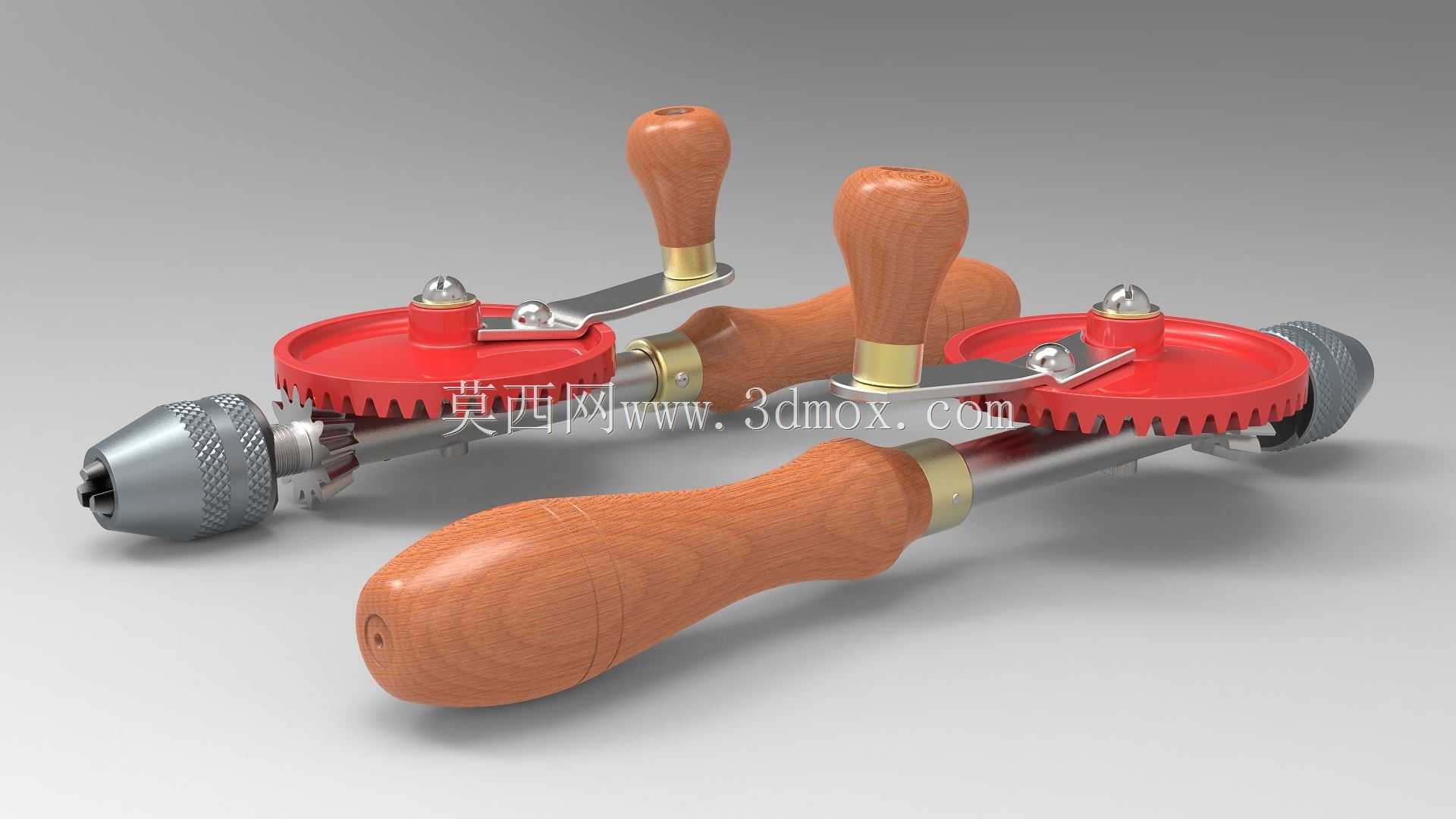

这款手摇钻孔工具的结构设计完全围绕手动作业场景的实际需求展开，核心传动采用伞齿轮啮合结构，将摇柄的圆周回转运动转换为钻夹头的轴向旋转输出，无需外接电源即可完成钻孔作业，适配无供电条件的野外检修、木工手作、狭小空间内的轻量钻孔工况，尤其适合对钻孔精度要求不高、作业点位零散的现场加工场景。从功能特性来看，握持手柄采用符合人体工学的曲面造型，增大握持接触面积的同时分散手部受力，长时间作业不易产生疲劳；钻夹头采用三爪自定心结构，可夹持一定直径范围内的直柄钻头，装夹过程仅需手动旋转夹头外圈即可完成锁紧，无需额外配套夹头扳手，进一步简化现场作业的工具准备流程。传动部分的大直径主动齿轮搭配小直径从动齿轮，可实现合理的转速比转换，摇柄转动一圈即可带动钻夹头输出多圈旋转，在手动输入转速有限的前提下提升钻孔作业效率，齿轮啮合位置预留了合理的侧隙，既避免传动卡滞，也能抵消手动摇柄转动时的径向跳动误差，保证钻夹头输出的旋转稳定性。设计过程中充分考虑了手动工具的安装边界与尺寸适配，整体轴向长度控制在单手握持可稳定操作的范围内，摇柄的回转半径避开了握持手柄的干涉区域，操作时摇柄转动不会触碰握持手部；金属传动部件与木质握持部件之间采用金属箍紧结构连接，既保证连接强度，也能隔绝金属部件的冷硬触感，提升握持舒适度。钻夹头的输出端与主体轴线保持严格同轴，装配时通过轴肩定位保证齿轮与夹头的同轴度误差控制在合理范围内，避免钻孔过程中出现钻头摆晃、孔径扩偏的问题。整体结构无复杂电子元件，所有部件均可拆卸维护，齿轮、传动轴等易损件采用常规金属切削工艺即可加工替换，后期维护成本极低，适配长期高频次的手动作业使用需求。
