带翼型手柄30度偏置角螺丝刀结构

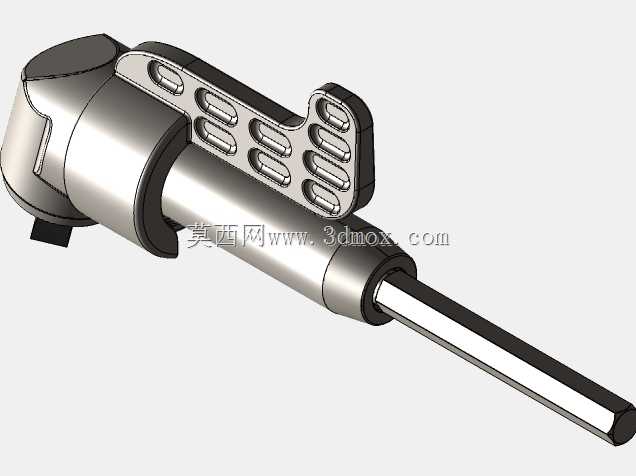

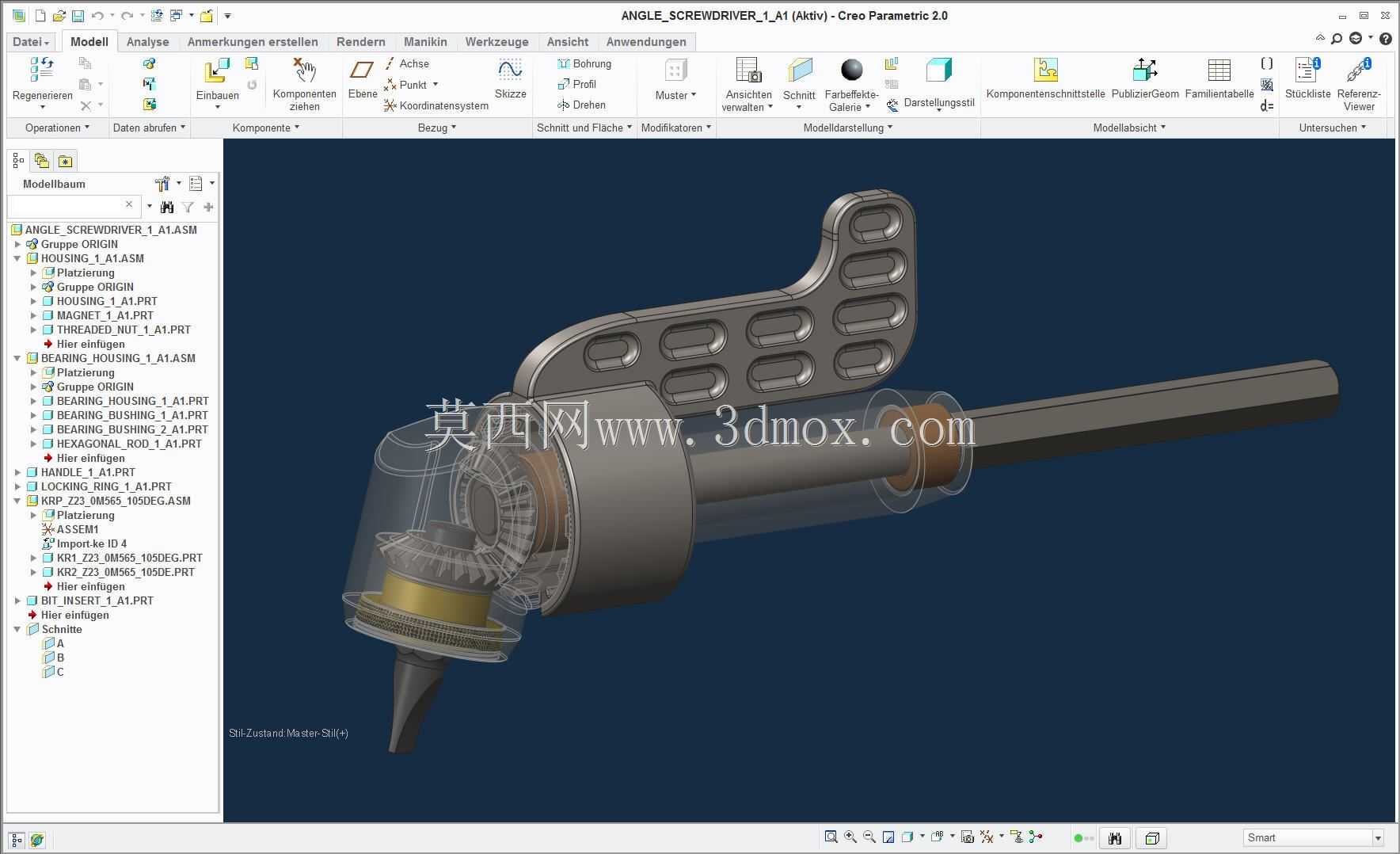

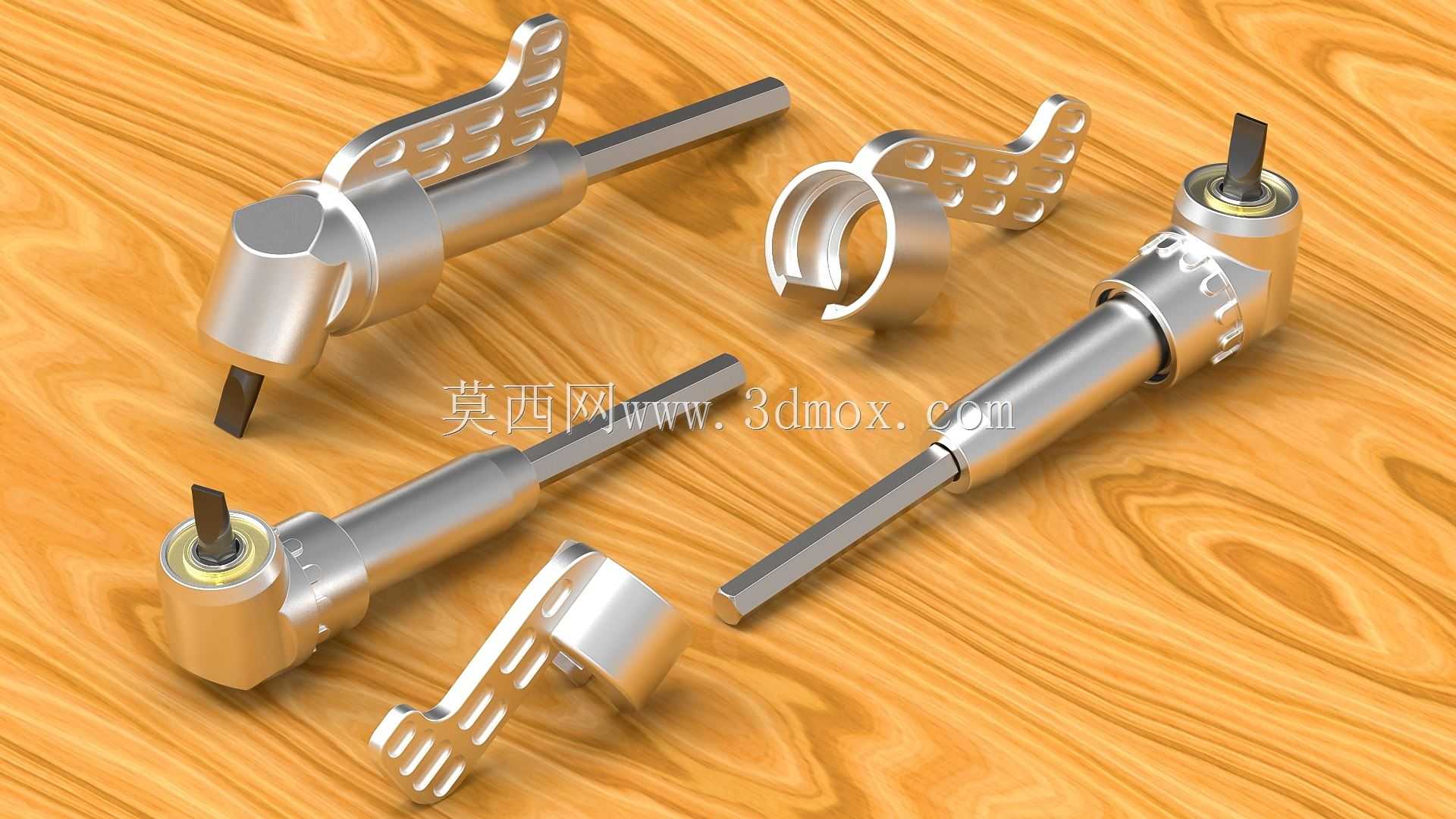

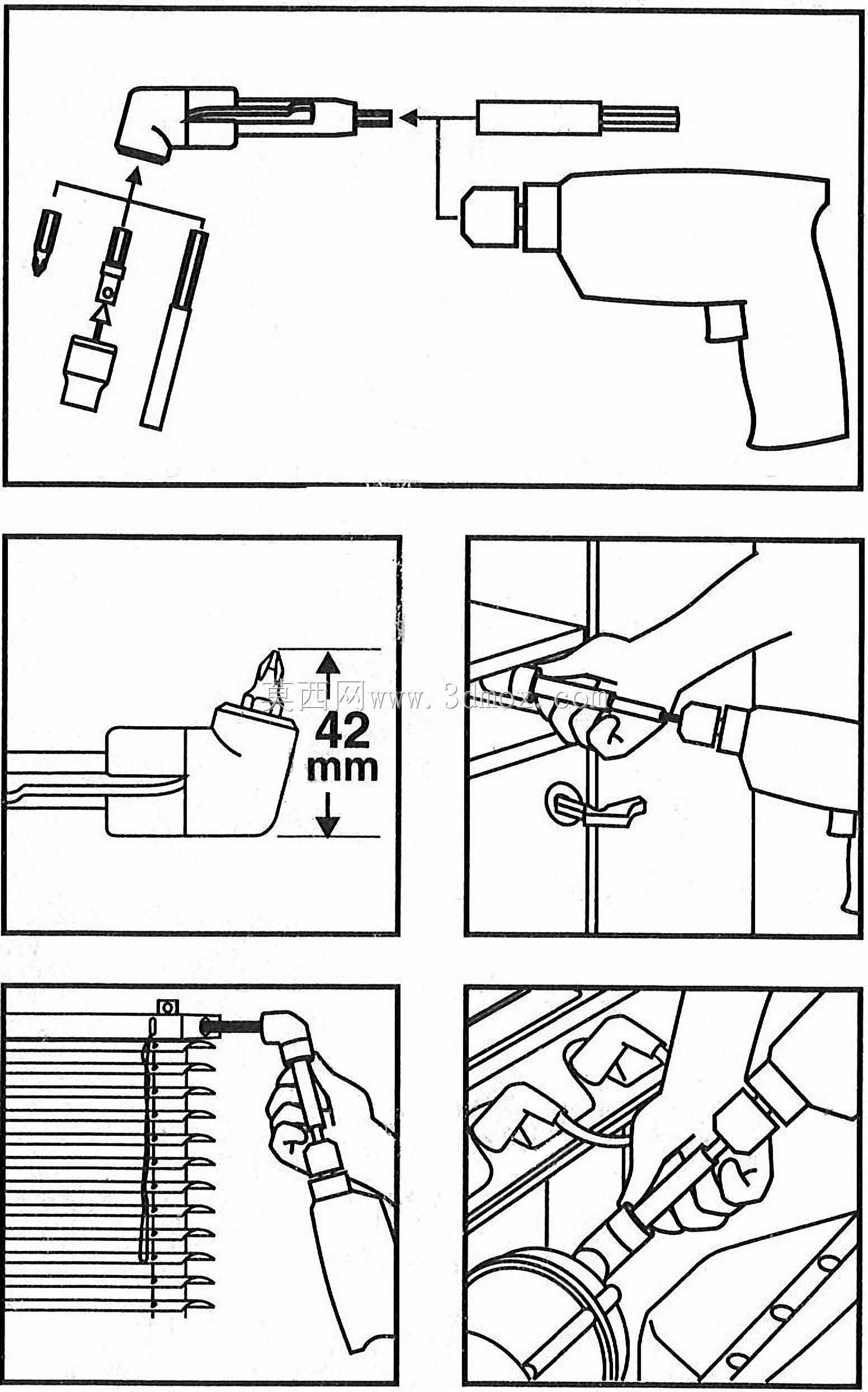

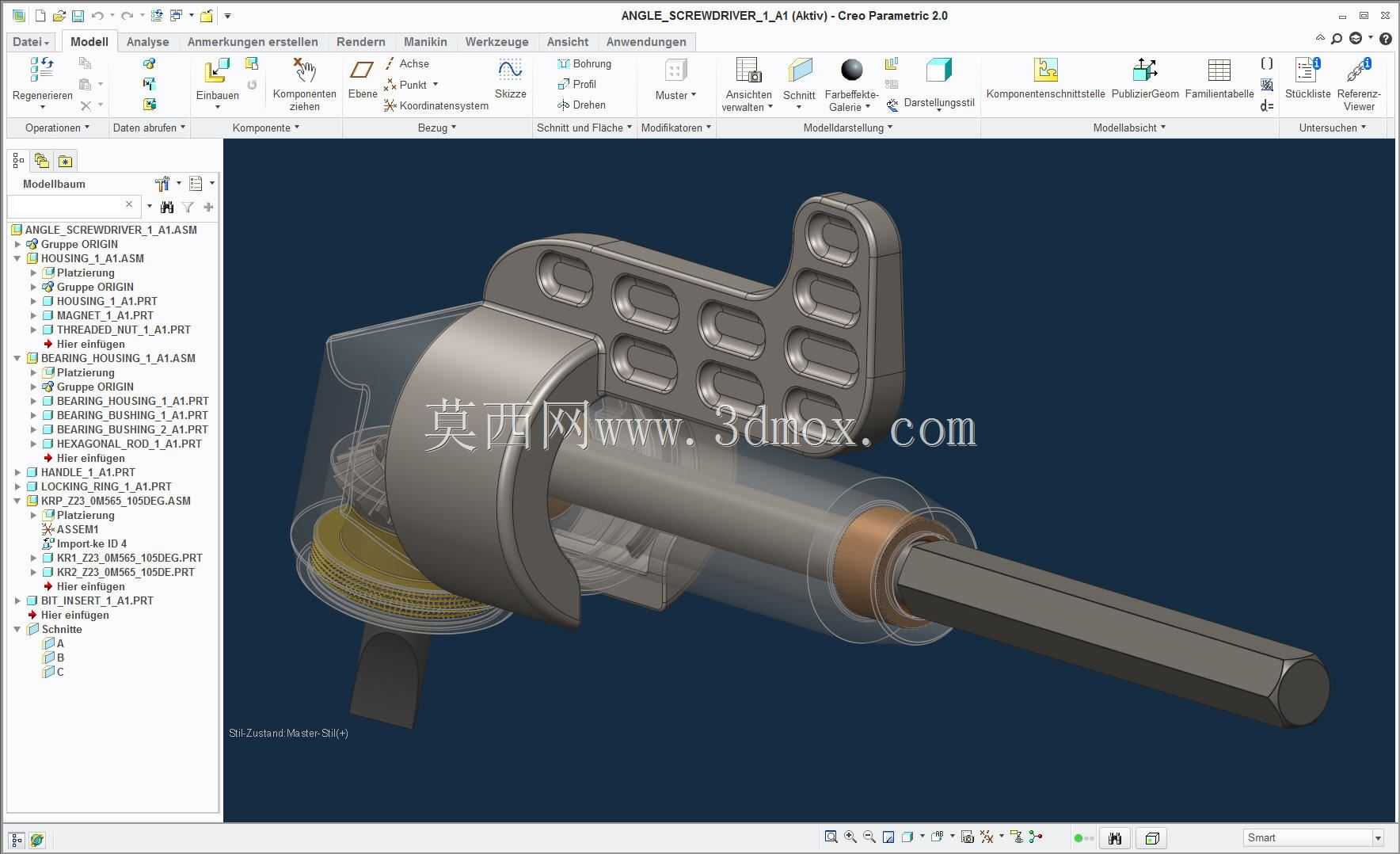

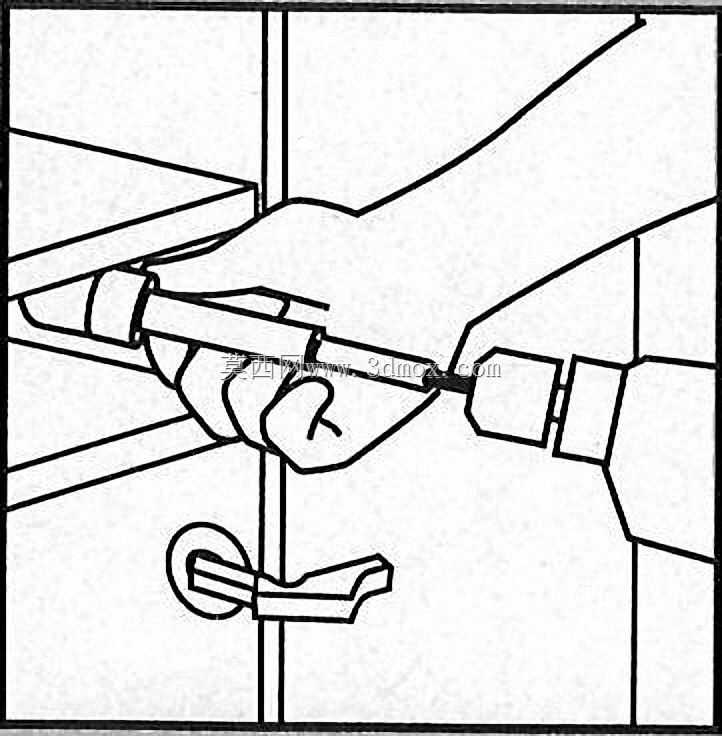

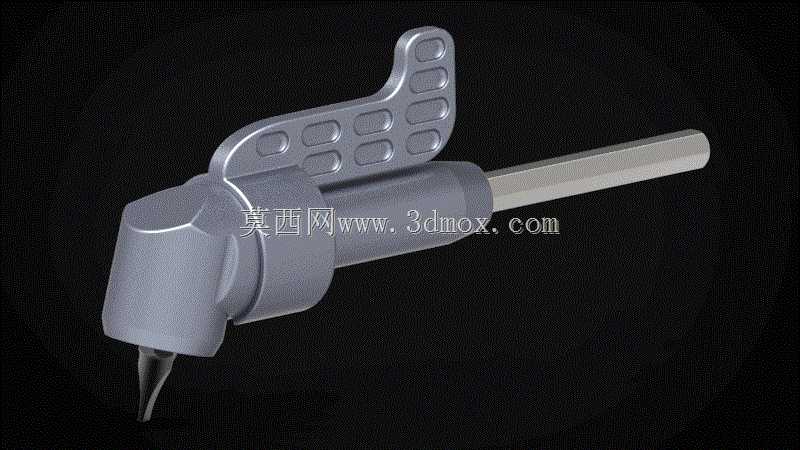

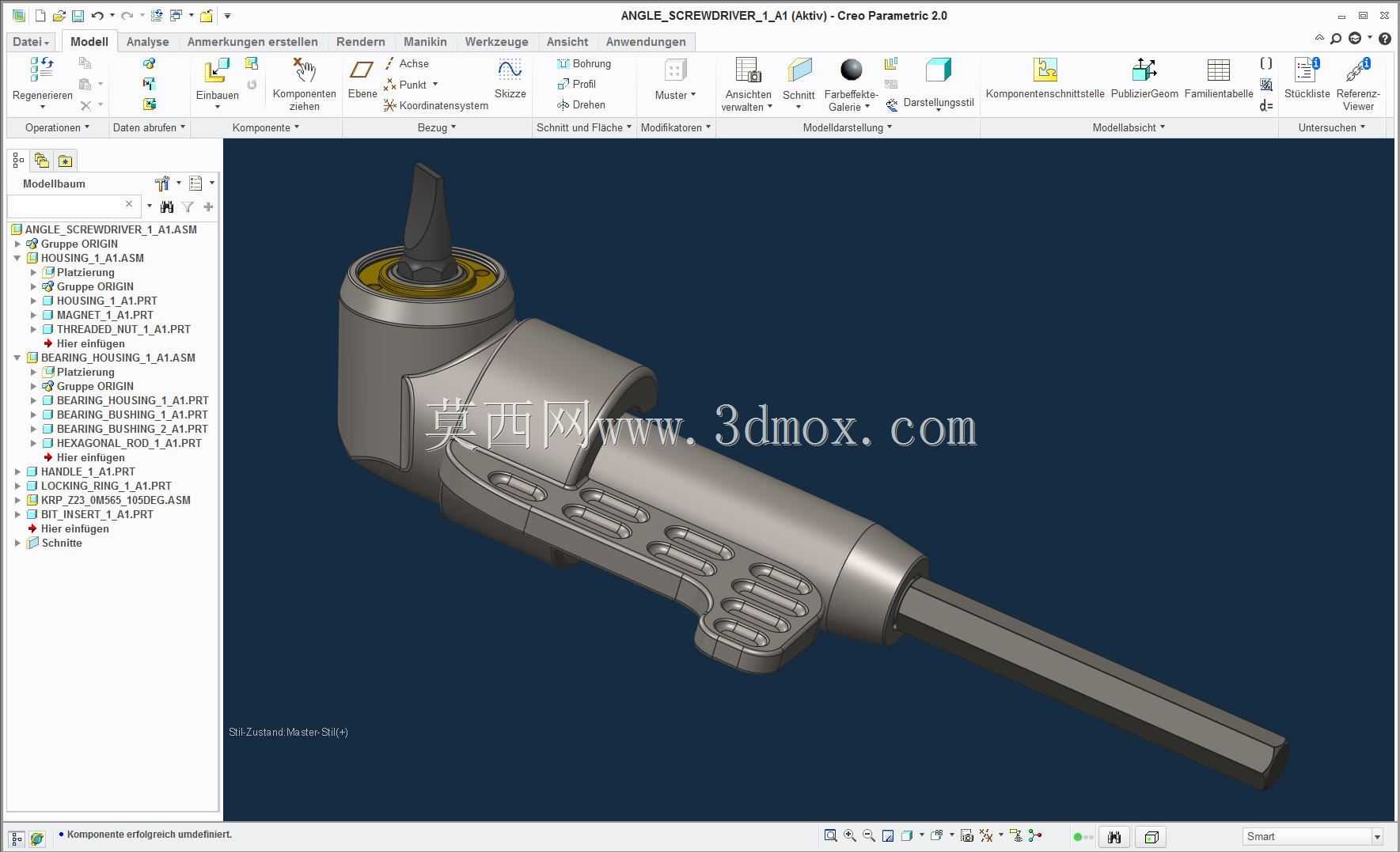

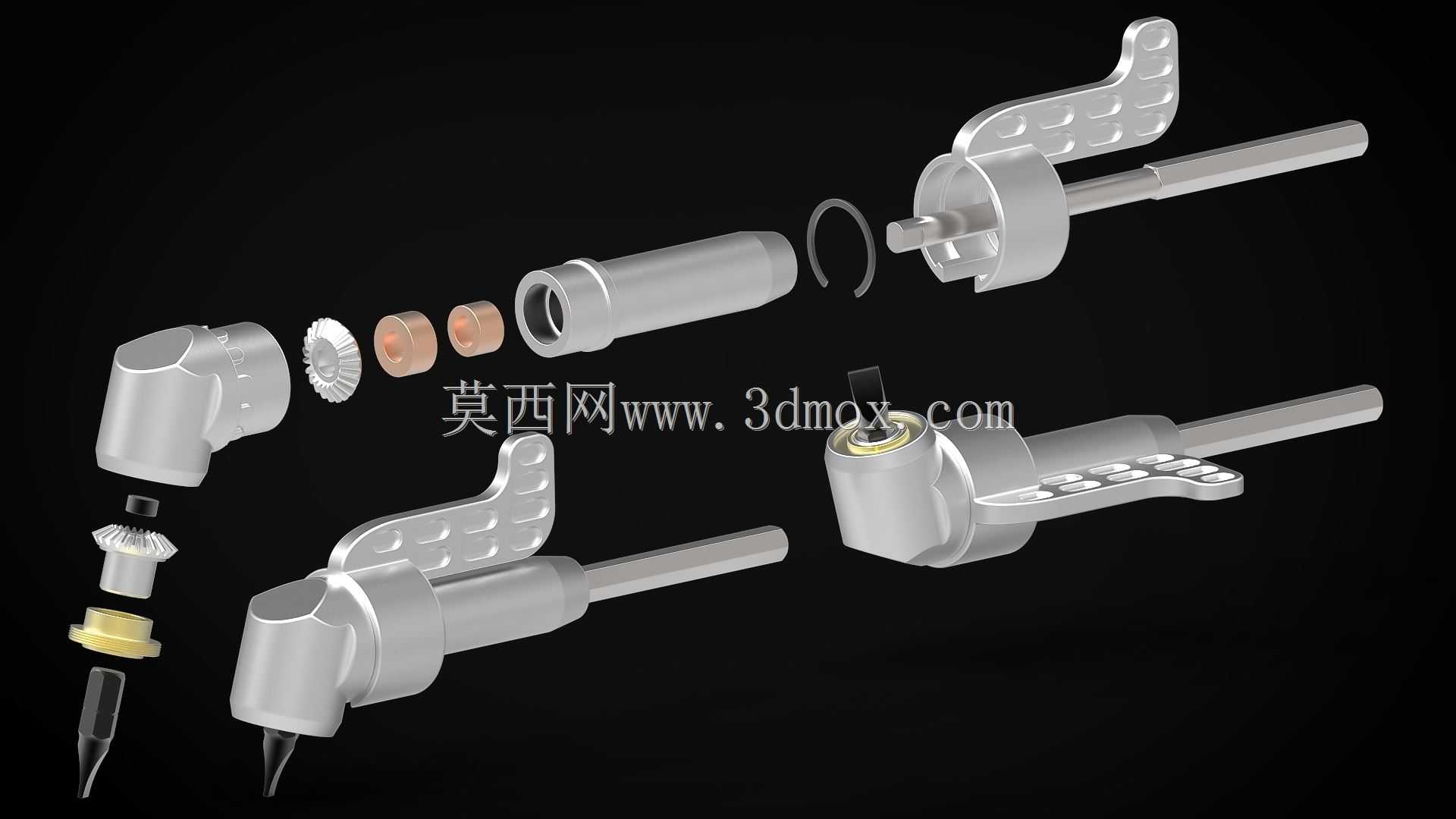

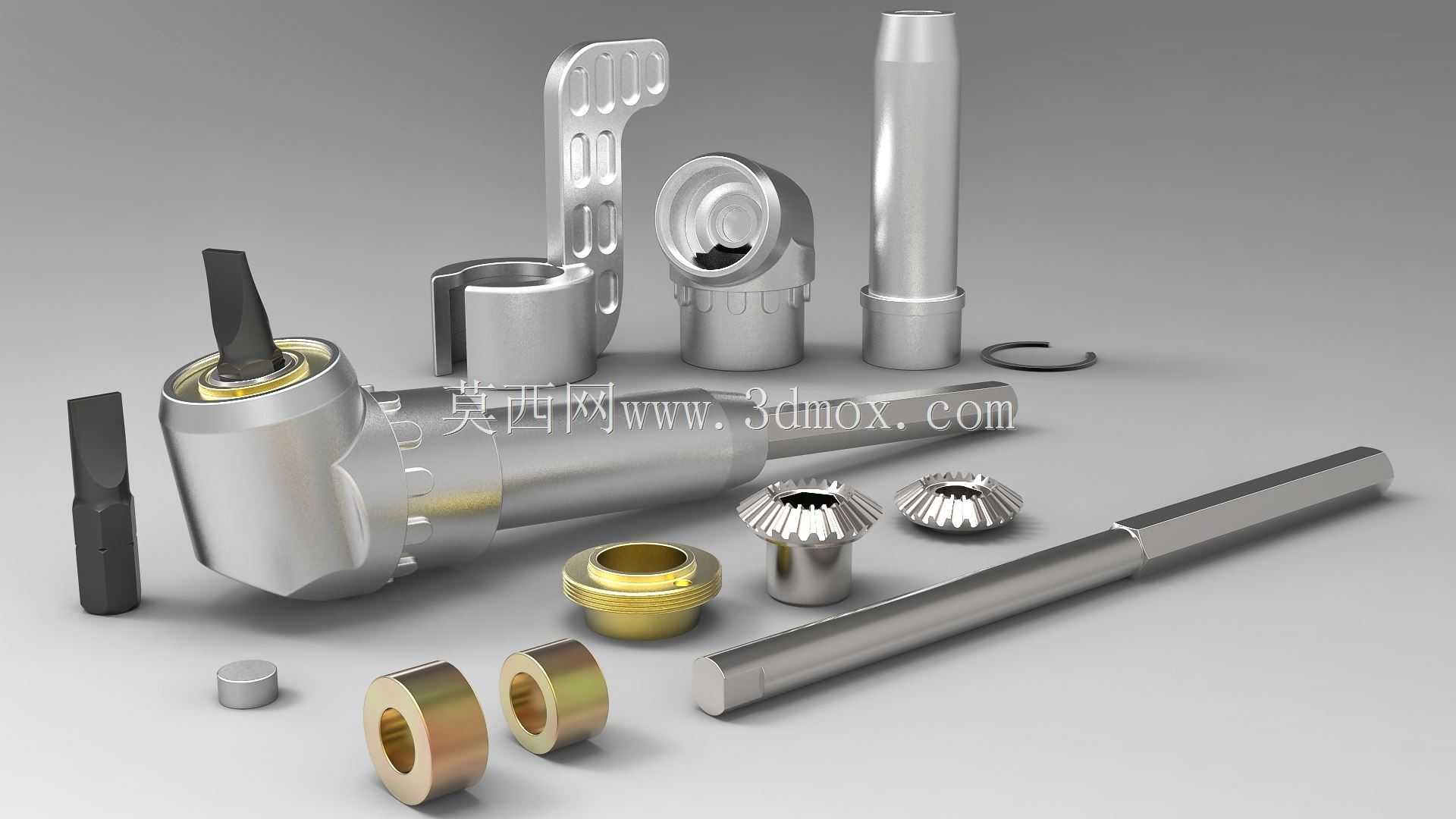

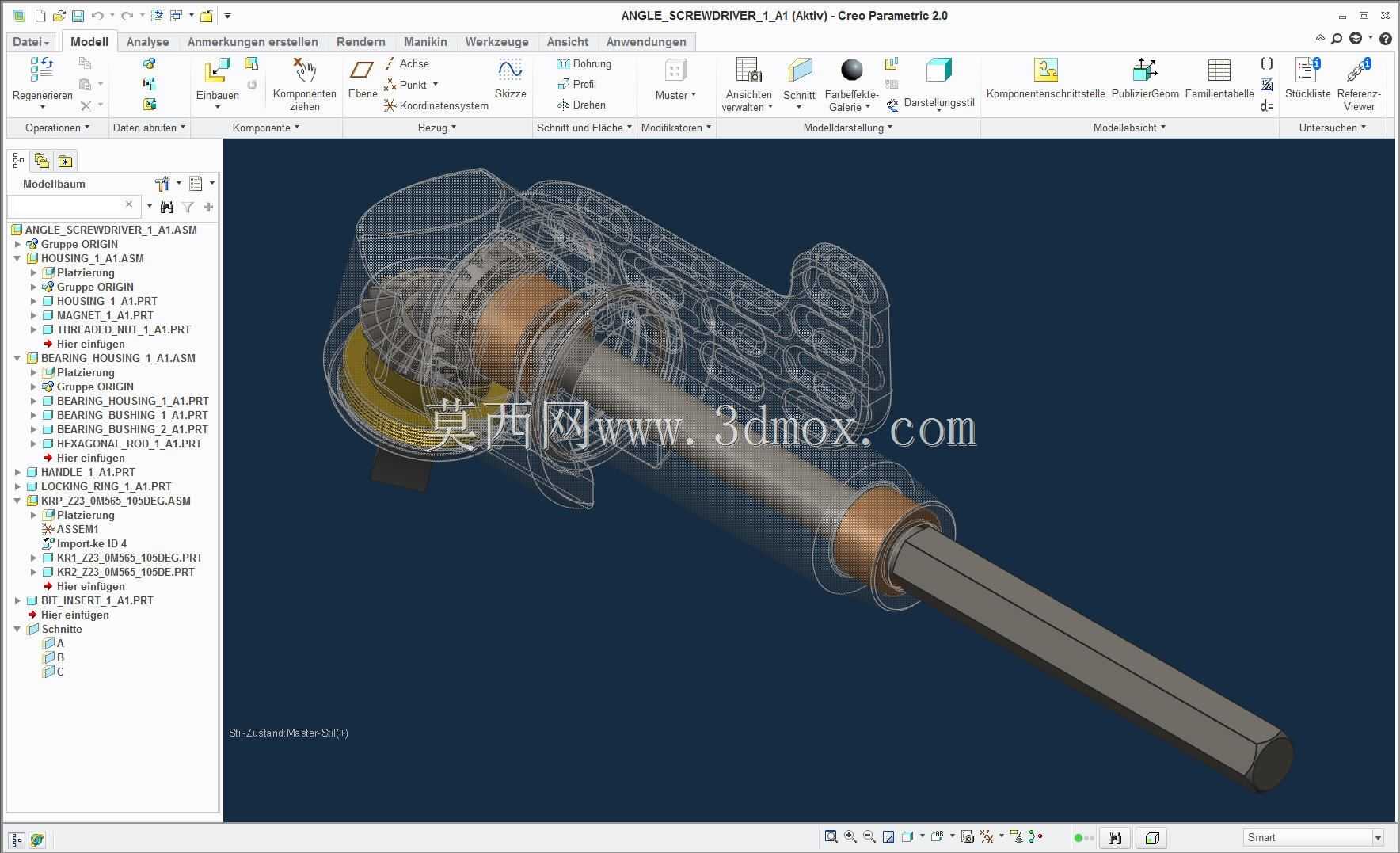

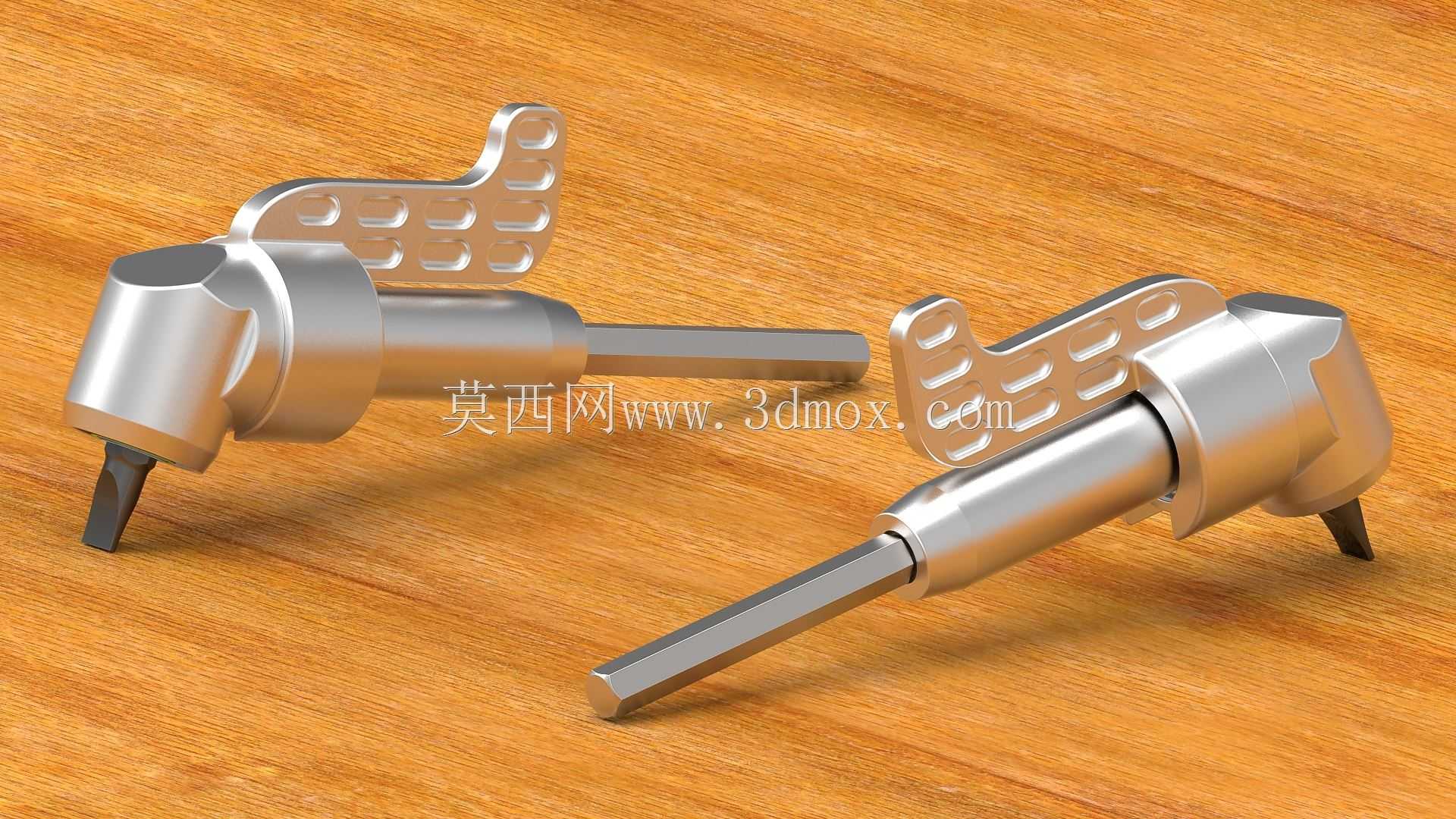

日常设备维保、狭小空间紧固件拆装场景中，常规直柄螺丝刀往往受操作空间限制，无法完成沉孔内、设备夹缝处的六角紧固件旋拧作业，这款偏置角向螺丝刀正是针对这类受限空间作业场景设计的手动紧固工具。其核心结构采用轴向旋转手柄与驱动轴呈30度夹角的偏置布局，区别于传统直柄螺丝刀的同轴传动结构，偏置角度的设定经过实际操作验证，既能够在操作空间高度不足15mm的沉台区域避开侧壁干涉，又能保证操作人员握持手柄施力时的力矩传递效率，不会因角度过大导致操作时出现滑脱、施力方向偏移的问题。六角驱动轴的对边宽度为6.35mm，适配市面上绝大多数标准1/4英寸规格的六角批头，可覆盖M3到M6规格的内六角、十字、一字等常见紧固件的拆装需求，通用性较强。钻头支架位置设置有内六角安装位，对边宽度同样为6.45mm，与驱动轴尺寸形成公差配合，批头装入后径向间隙控制在0.1mm以内，旋拧过程中不会出现批头晃动、打滑的问题，同时批头采用强磁铁沿轴向吸附固定，更换批头时只需轴向拔出即可完成替换，无需额外的锁紧结构，操作便捷且固定可靠，即便是倒置作业批头也不会脱落。配套的翼型旋转手柄表面设置有阵列式防滑凹槽，握持时手指可贴合凹槽轮廓，施力旋转时摩擦力足够，即便是手上沾有少量油污也能稳定发力，不会出现打滑脱手的情况。手柄与主体的连接部位采用卡箍式快拆结构，可根据作业空间的大小选择安装单侧或双侧翼型手柄，在空间极度狭窄的场景下甚至可以拆除翼型手柄，直接握持主体部分进行短距离旋拧作业，适配不同工况的操作需求。整体结构的所有传动部件均采用金属材质加工，关键受力部位做了圆角过渡处理，避免应力集中导致的部件断裂，可承受最大15N·m的旋拧力矩，满足日常设备拆装、维修作业的力矩需求。建模过程中对各个配合面的公差做了合理设定，活动部件的转动间隙控制在合理范围内，既保证转动顺畅无卡滞，又不会因间隙过大出现旷量，影响操作手感。从安装边界来看，这款螺丝刀的头部驱动部分直径仅12mm，可伸入直径13mm以上的沉孔内完成紧固件操作，偏置结构的设计让操作人员的手部无需伸入设备夹缝内部，在外部即可完成旋拧动作，大幅降低狭小空间作业的操作难度，适合电子设备维保、机械设备检修、模型组装等多类场景的紧固件拆装作业使用。
