可折叠摇臂式钢制桌面照明灯具结构

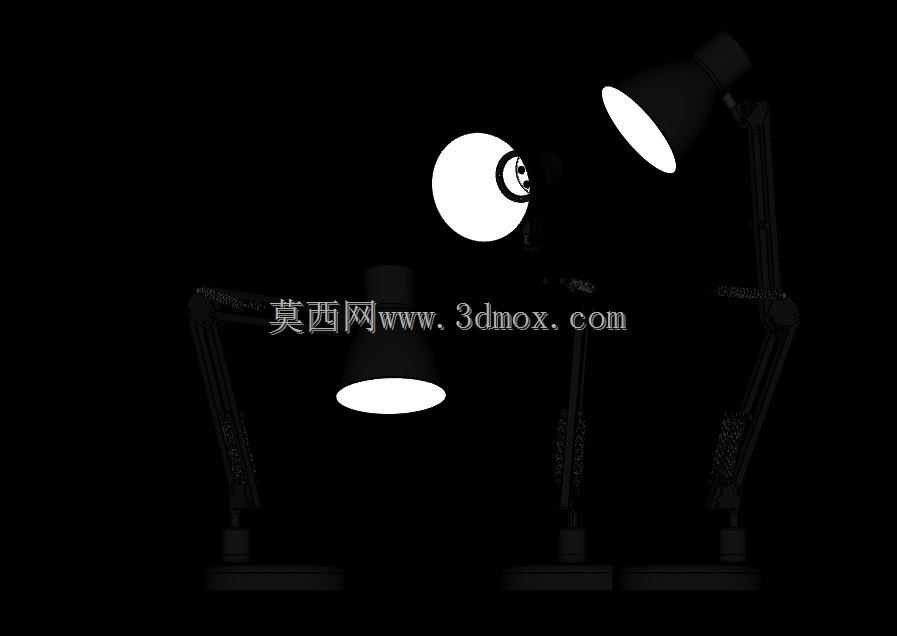

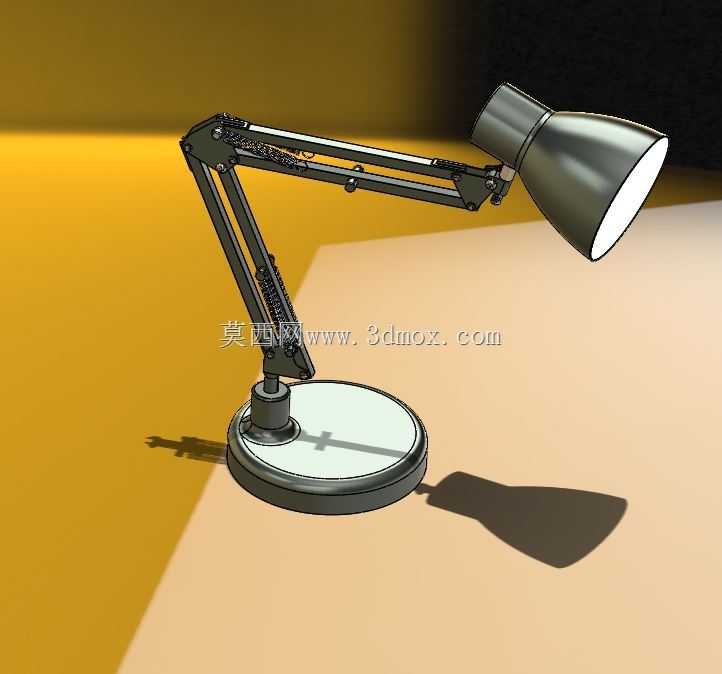

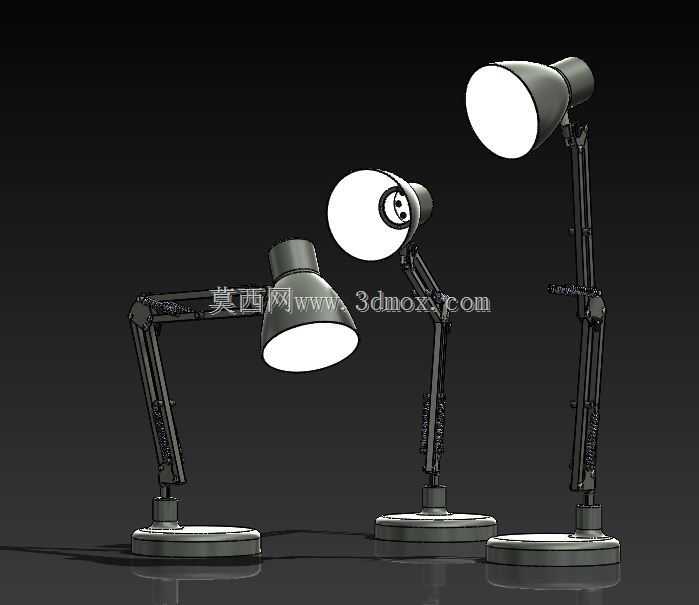

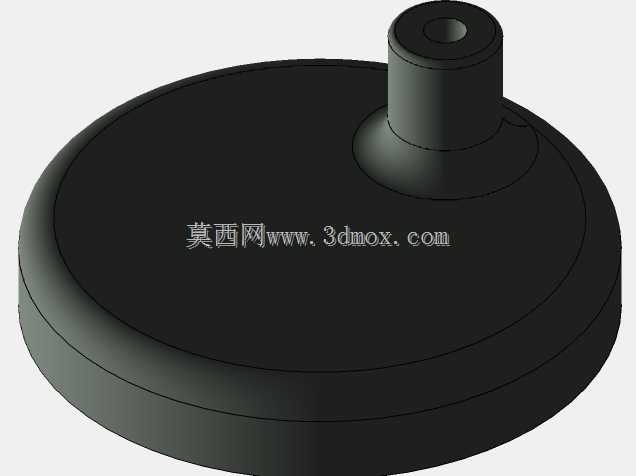

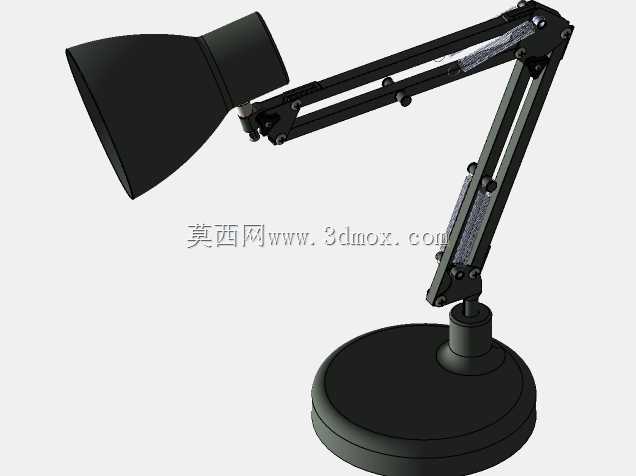

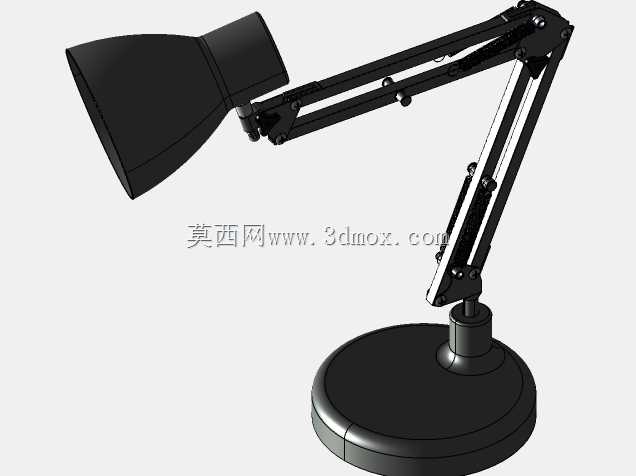

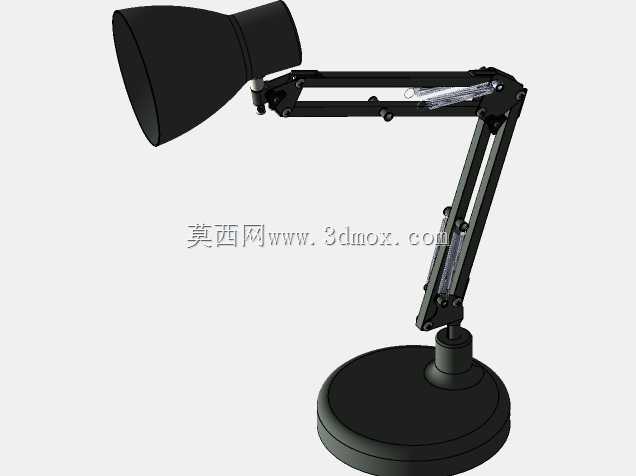

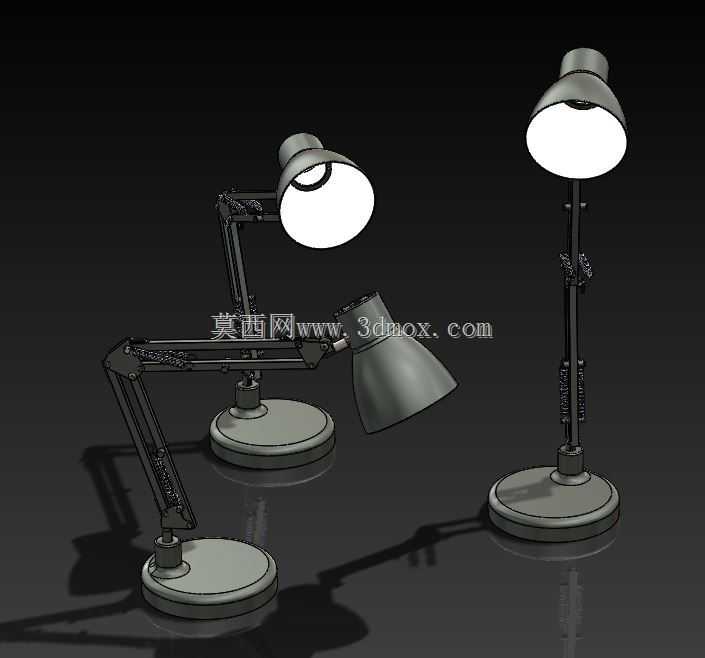

　　这款桌面照明灯具的结构设计，最初参考了钢制实体灯具的铰接受力逻辑，在三维建模阶段同步验证了各转动副的装配公差，最终结构可直接适配3D打印快速成型需求，无需额外做支撑结构优化，各部件组装时仅需标准销轴即可完成铰接，无需定制连接件。从应用场景来看，这类摇臂式桌面灯主要覆盖办公桌面读写、精密装配工位局部照明、家用书桌补光等场景，相比固定角度的桌面灯具，其多段铰接的摇臂结构可覆盖更大的照明范围，同时能根据使用者的坐姿、作业区域的位置灵活调整灯头的照射角度与高度，避免固定照明带来的局部阴影问题。设计过程中，首先确定了圆形配重底座的尺寸边界，底座直径控制在180mm范围内，整体重量集中在底座下部，

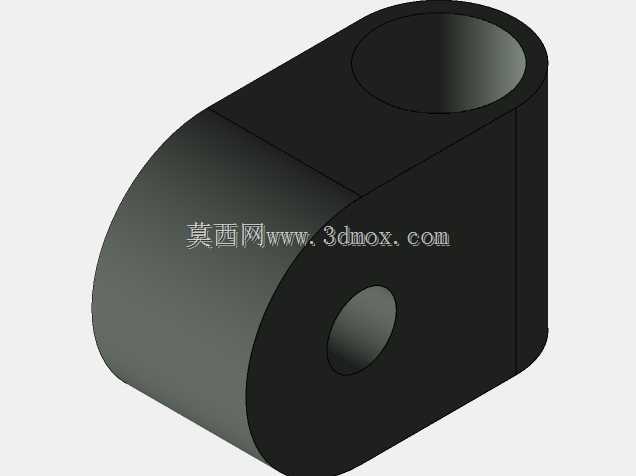

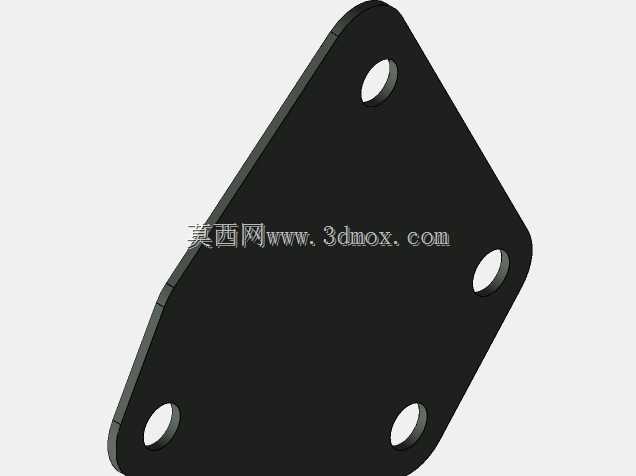

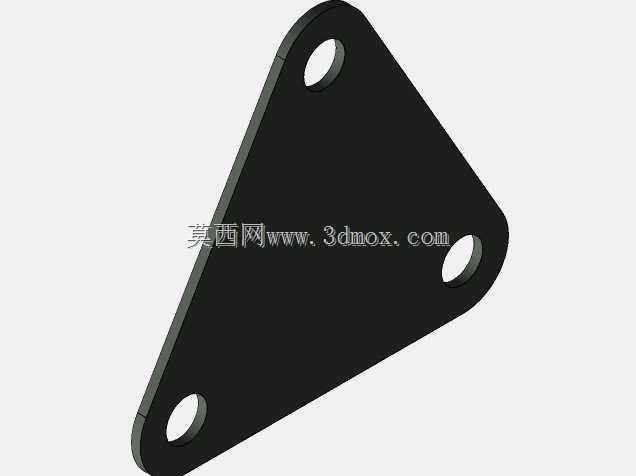

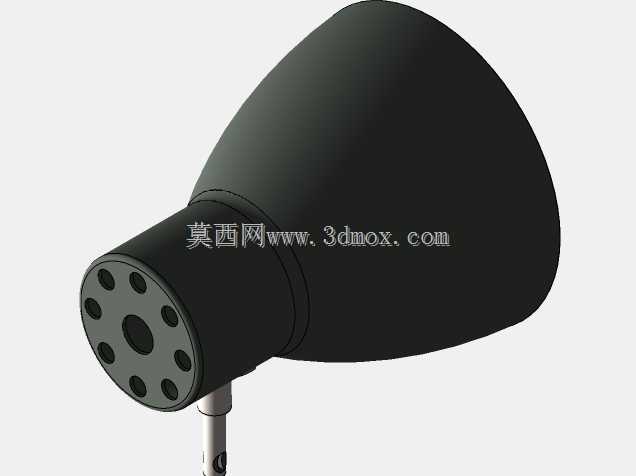

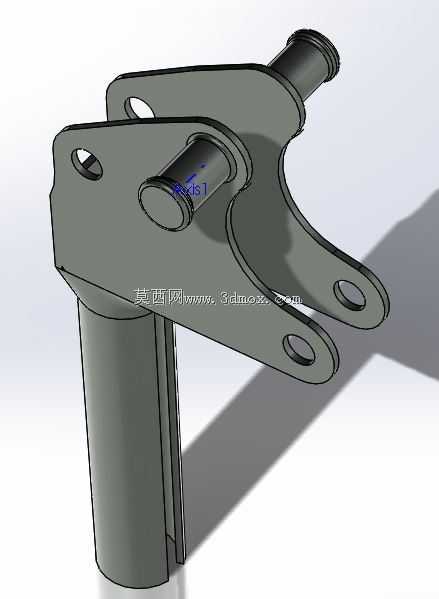

　　保证摇臂伸展至最大水平长度时整体重心仍落在底座支撑面内，不会出现倾覆问题，底座与下摇臂的连接位置采用了径向推力轴承结构，可实现360度水平旋转，转动阻尼经过参数匹配，调整角度后可自动锁止，无需额外紧固旋钮。两段摇臂的铰接位置采用了对称的双侧板连接结构，每处铰接点都设置了阻尼垫片，保证摇臂在任意悬停角度都能保持稳定，不会出现灯头下坠的问题，摇臂的截面采用了冲压钣金的U型结构，内部预留了走线空间，电源线可从摇臂内部穿行至灯头位置，避免明线外露影响外观、也防止调整角度时线材被铰接点夹损。灯头部分采用了锥形聚光结构，出光口直径设置为120mm，内部可适配标准E27灯座，灯头与上摇臂的连接位置同样设置了万向铰接结构，

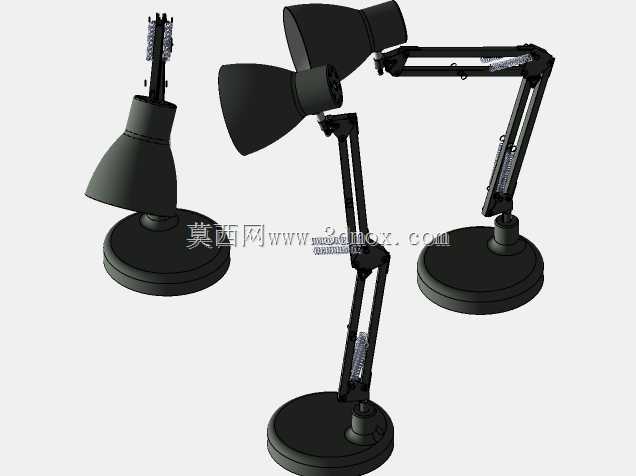

　　可独立调整俯仰角度与水平偏转角度，满足不同方向的补光需求。建模过程中所有铰接孔的同轴度公差控制在0.1mm以内，各转动部件之间预留了0.2mm的装配间隙，既保证转动顺畅，又不会出现旷量过大的问题，所有钣金件的折弯半径都参考了实际钢制冲压的工艺参数，若采用钢制材料批量生产，可直接将模型导入冲压模具设计流程，若采用3D打印制作原型，所有壁厚都设置为2mm，满足FDM打印的最小壁厚要求，打印完成后去除支撑即可直接进行组装，组装完成后整体最大伸展高度可达550mm，摇臂最大水平伸展距离可达450mm，收纳时可将摇臂折叠至与底座平行的状态，整体收纳高度仅为120mm，方便收纳与搬运。
