桌装式塑料线锯定位夹持基板

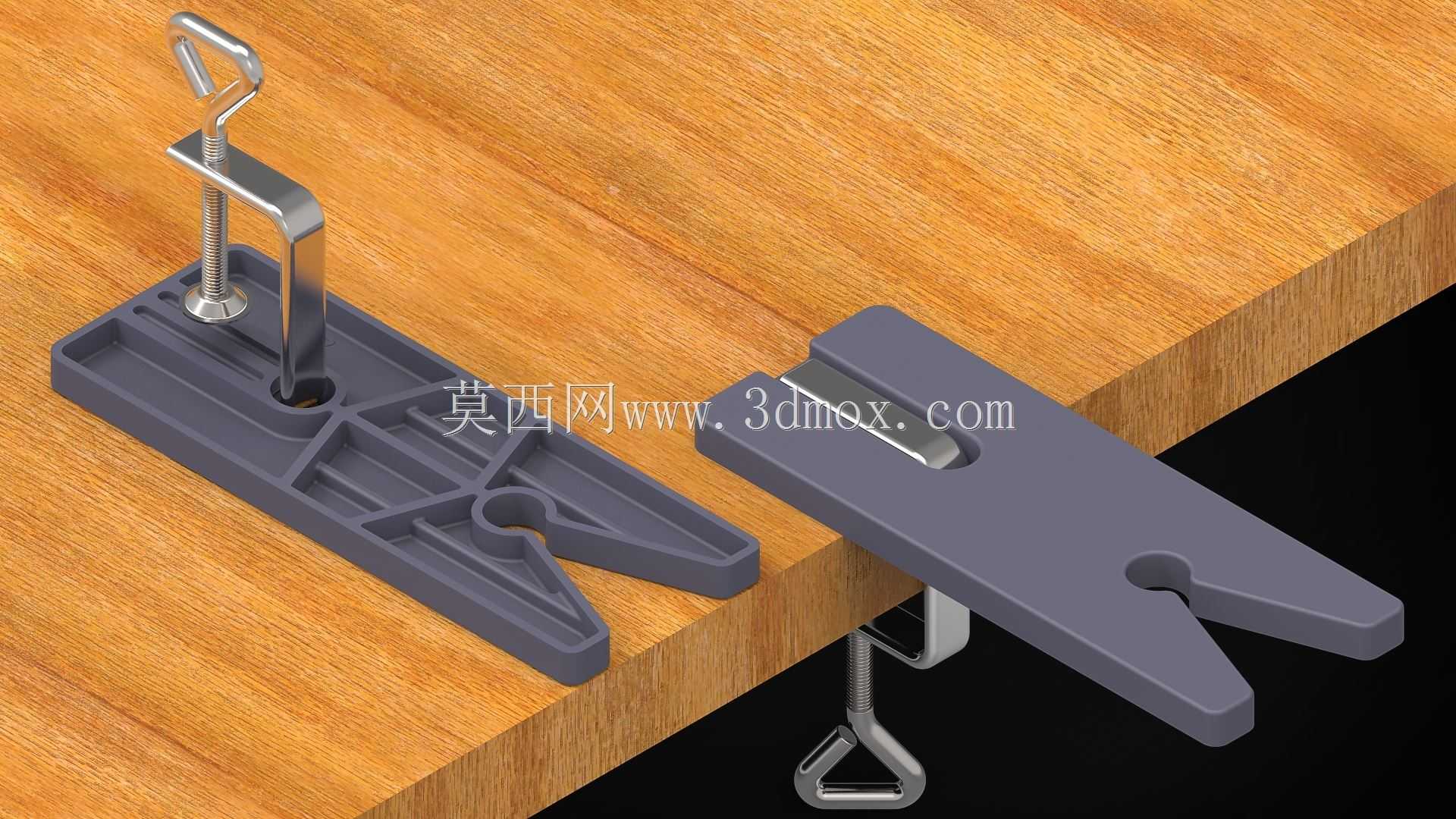

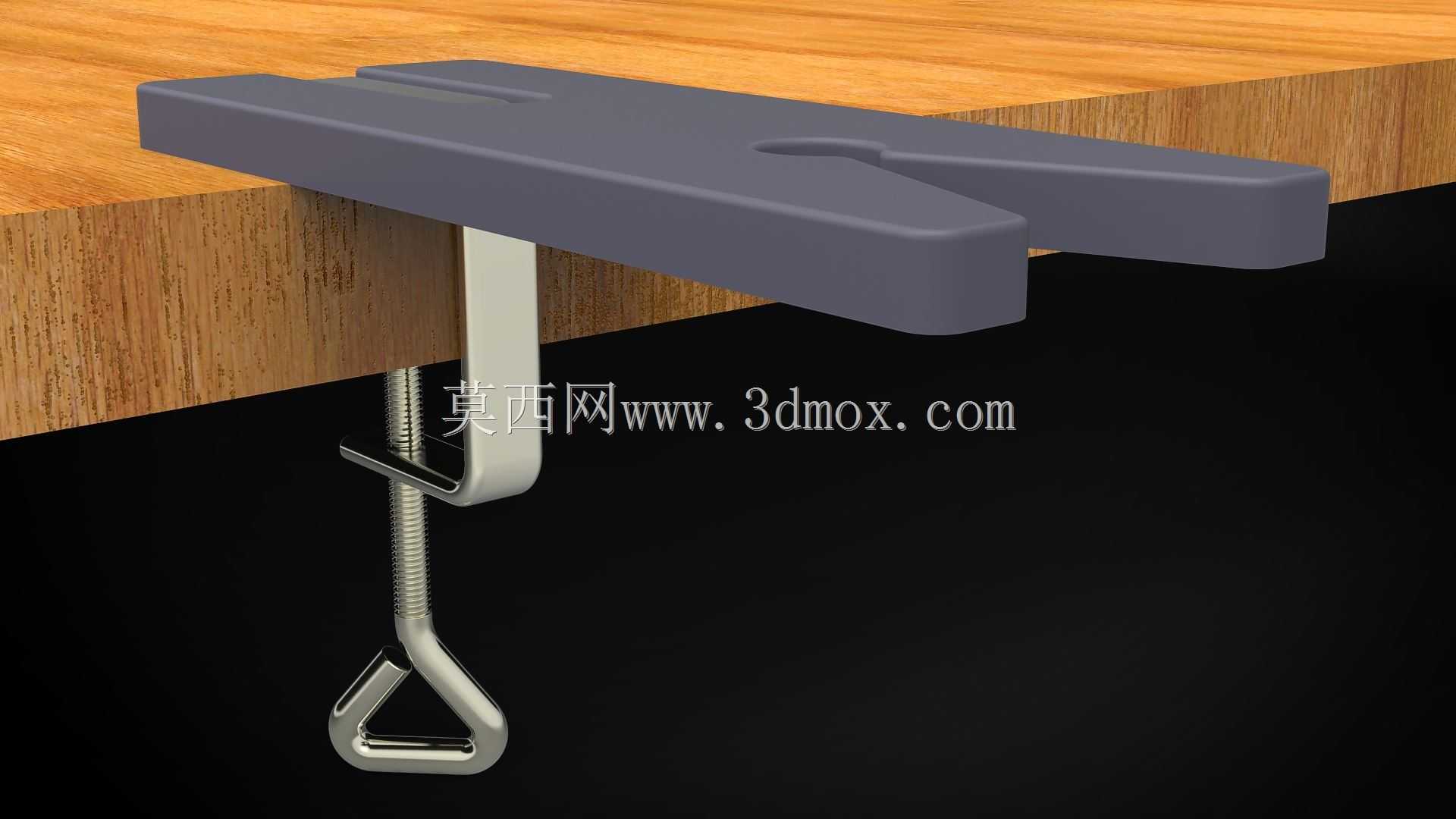

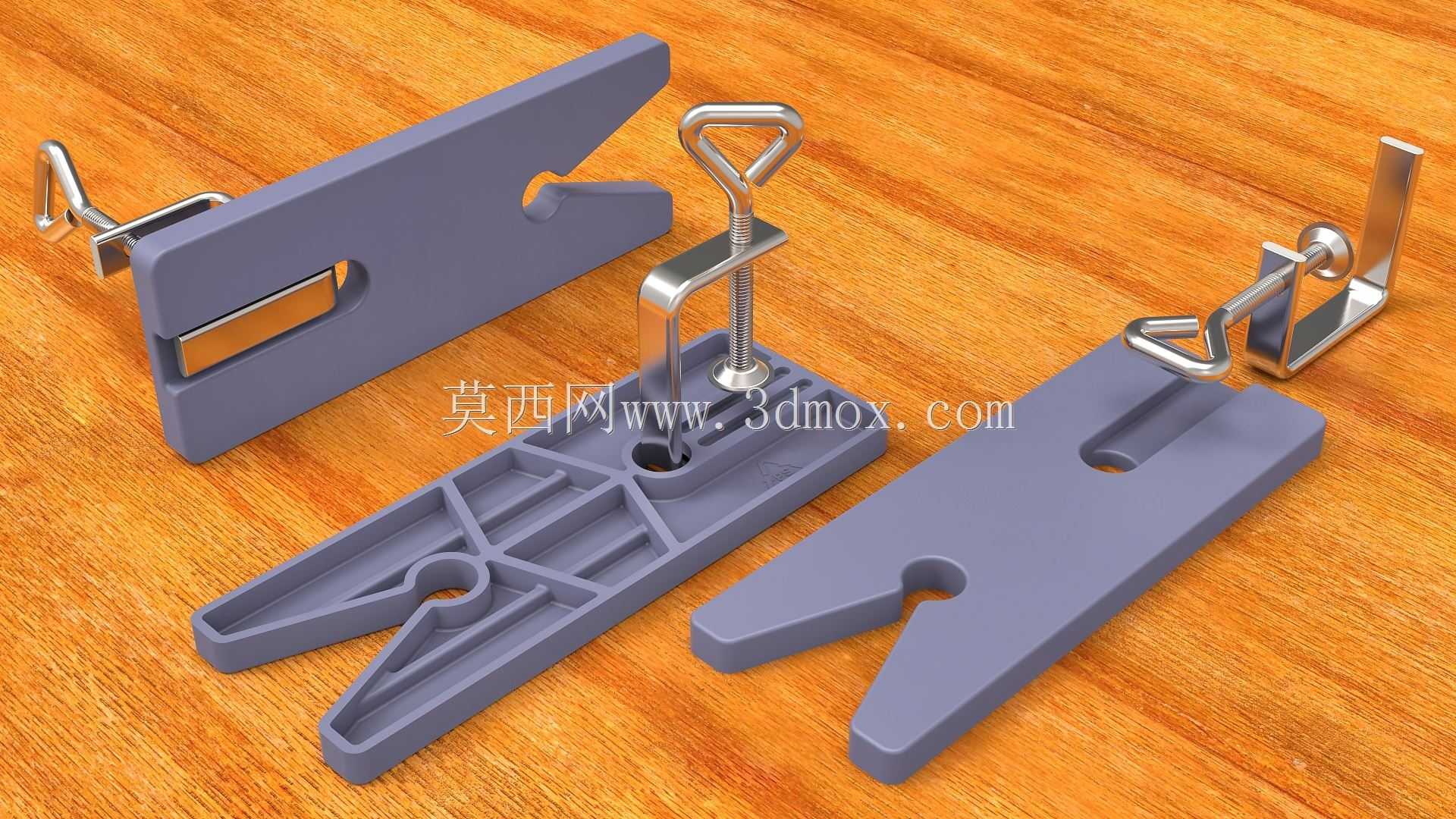

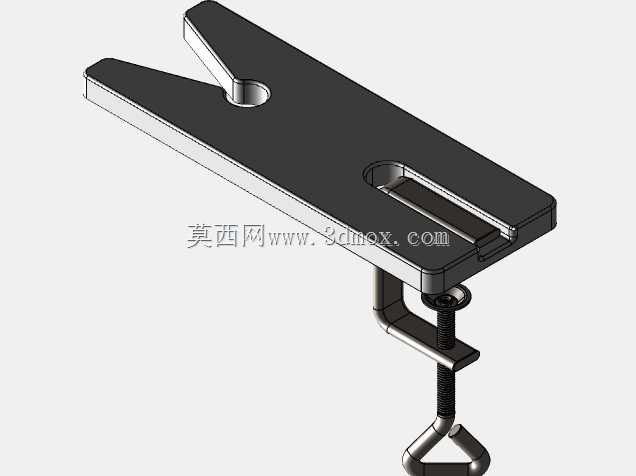

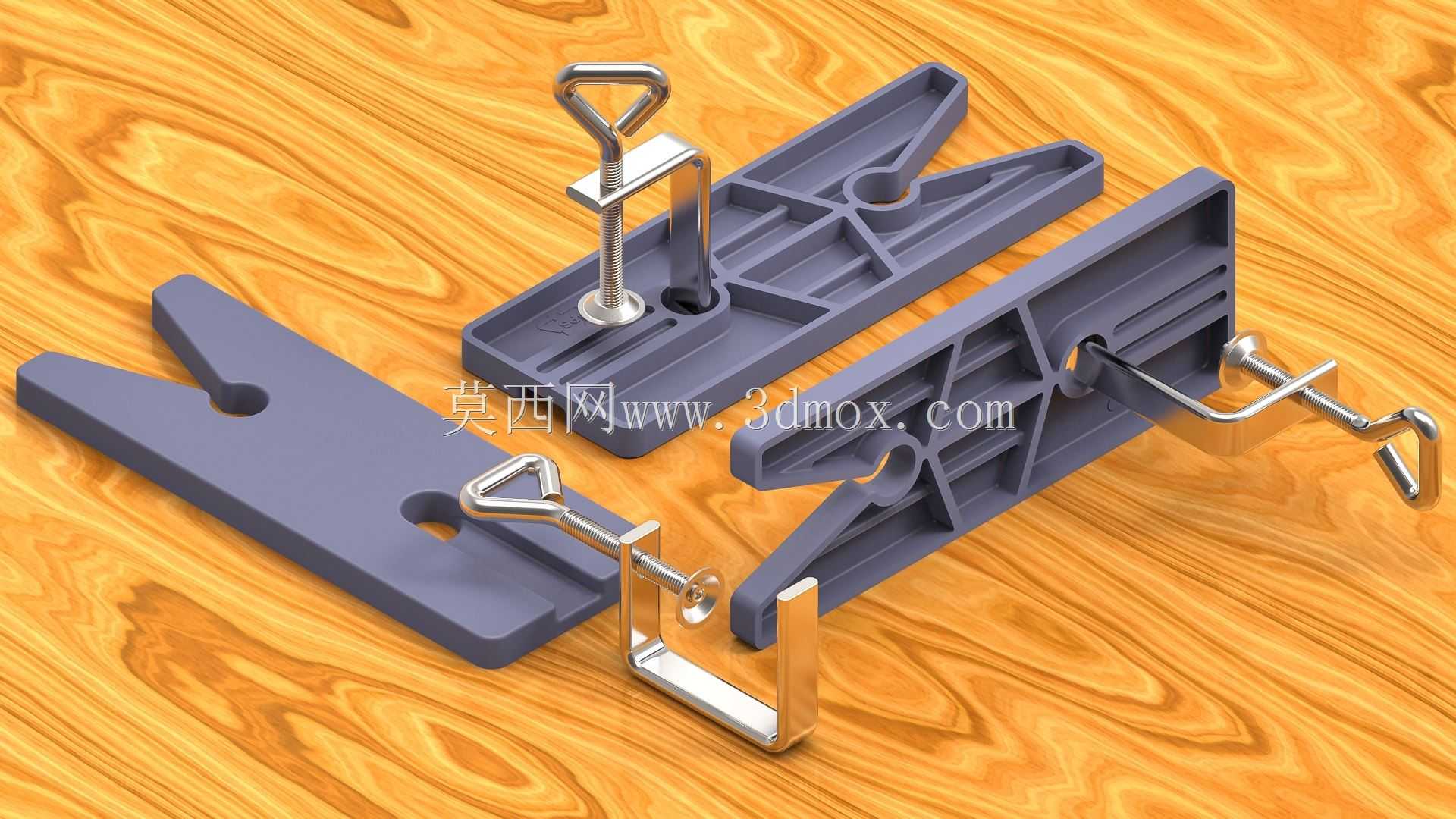

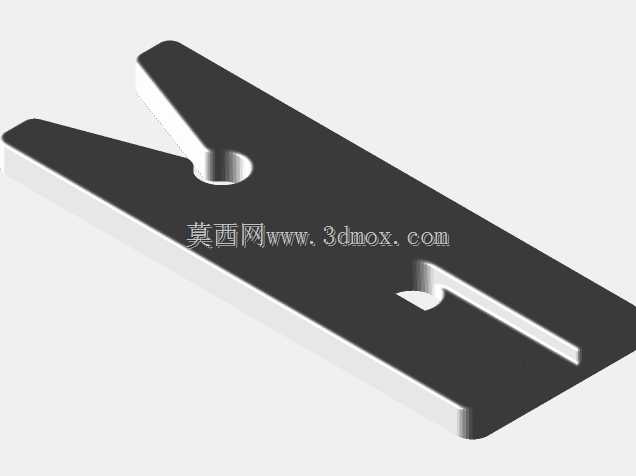

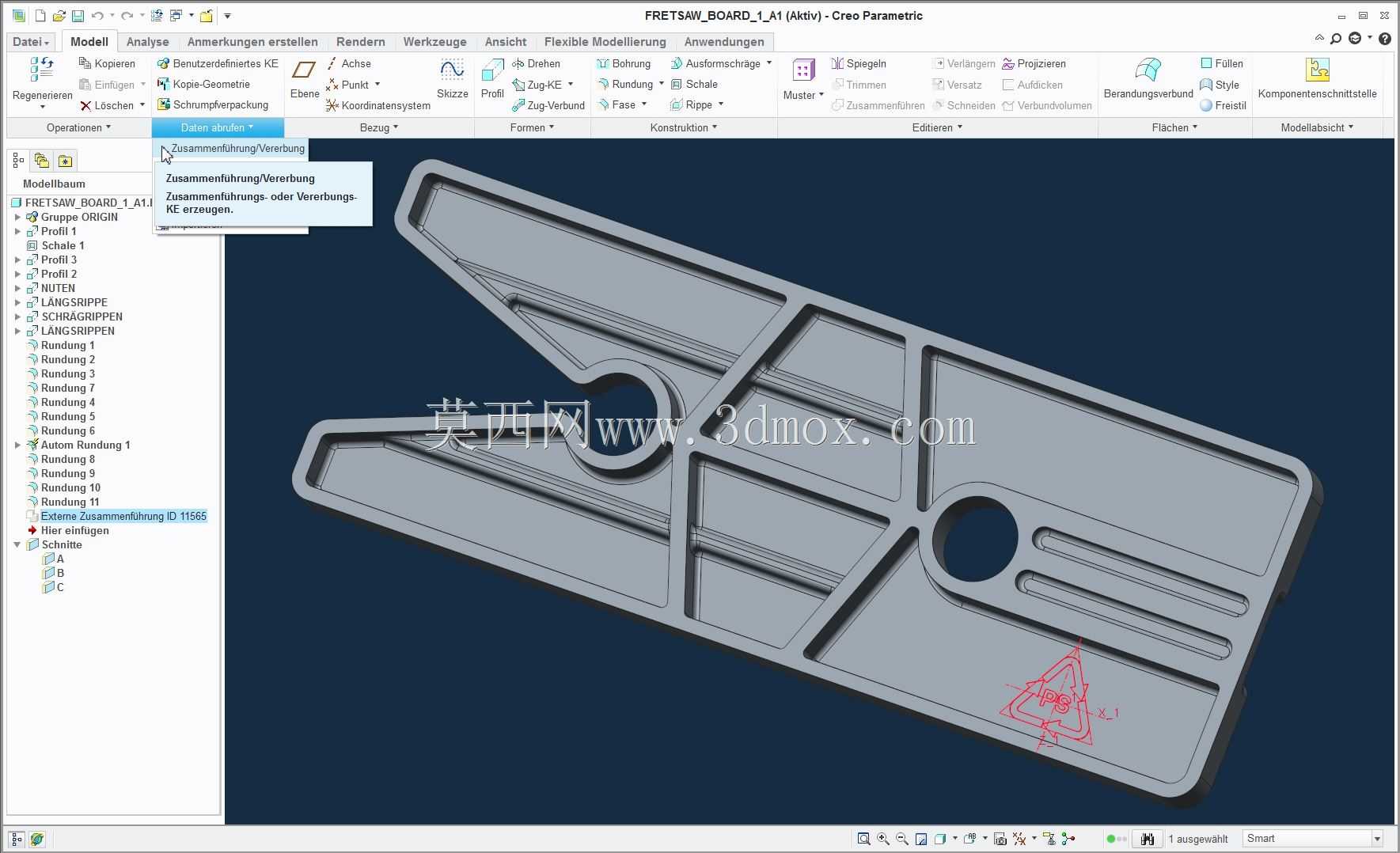

这款桌装式塑料夹持基板，是面向手工线锯作业开发的桌面定位辅具，核心适配小型手工线锯、曲线锯的临时固定作业场景，常见于模型制作、小件木工修型、薄材异形切割的个人工坊、教学实训场景中，解决手持线锯作业时工件晃动、走刀偏移的痛点。从实际使用逻辑来看，该基板通过配套的G型夹结构实现与桌面的快速装夹，无需在工作台面打孔预留安装位，可适配15-45mm厚度的常规木质工作台、防静电工作台台面，装夹后基板上表面与台面齐平，不会额外抬高作业面导致操作姿态别扭。基板本体采用聚苯乙烯类工程塑料注塑成型，整体做了等距加强筋布局，在控制整体重量的同时保证了夹持受力时的结构刚性，不会因为G型夹的锁紧力出现中部塌陷变形，长期使用也不会因为锯切时的往复受力出现开裂。基板上预留的V型定位缺口是核心功能结构，缺口做了15°倒角导向，线锯条穿入缺口后可依托缺口边缘做定位支撑，切割薄金属片、薄木板、亚克力板时，可将工件抵在基板平面上推送走刀，避免锯条弯折断裂，同时缺口的等边三角形定位标识边长为17.5mm，可作为小件切割时的快速尺寸参照，无需额外拿取钢尺测量小尺寸段的切割长度。设计上做了分体式的结构考量，两块基板可单独使用也可拼接拓展作业面，单独使用时可满足小尺寸零件的锯切定位，拼接后可支撑长度300mm以内的长条形工件走刀，基板边缘做了圆角过渡，不会在操作时刮伤操作人员的手臂。安装时只需将G型夹的挂钩卡在基板侧边的预留卡槽内，旋转夹体的锁紧螺杆即可完成固定，整个装夹过程耗时不超过10秒，拆卸时反向旋松螺杆即可快速取下，不会在工作台面留下压痕，适合需要频繁切换作业位置的流动式加工场景。基板表面做了细微的磨砂纹理处理，工件放置在上面推送时不会出现打滑偏移，同时塑料材质的硬度低于常规锯条，即使误切到基板表面也不会损伤锯条齿部，降低了操作失误带来的耗材损耗。
