大型埋头孔加工用定心钻具结构

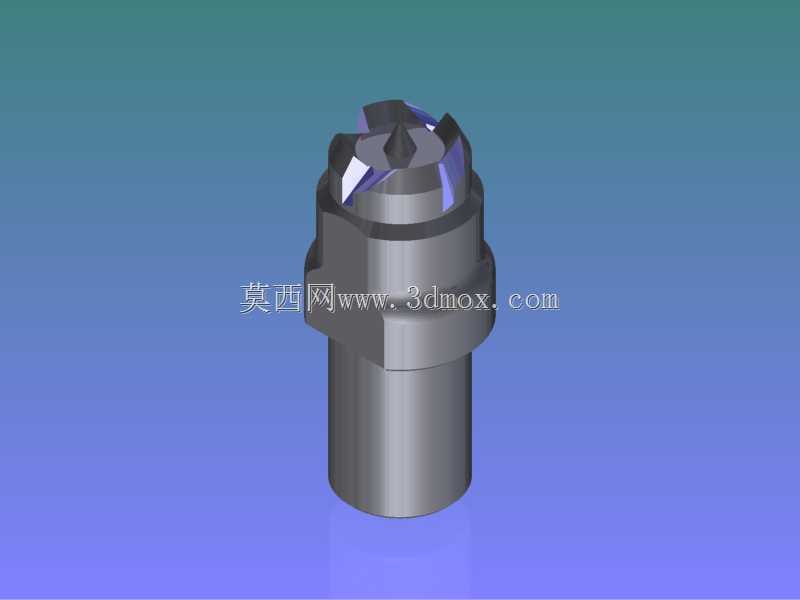

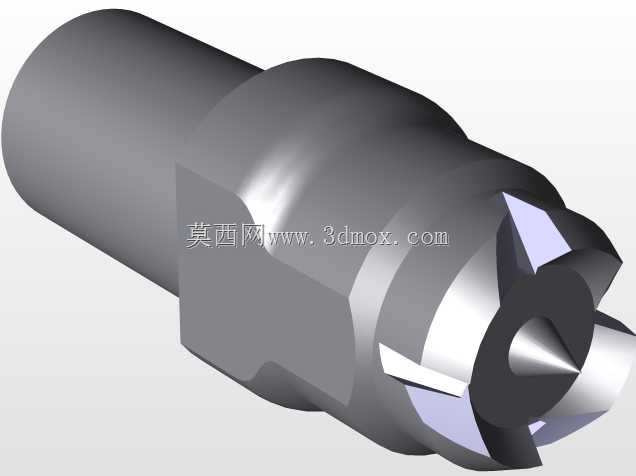

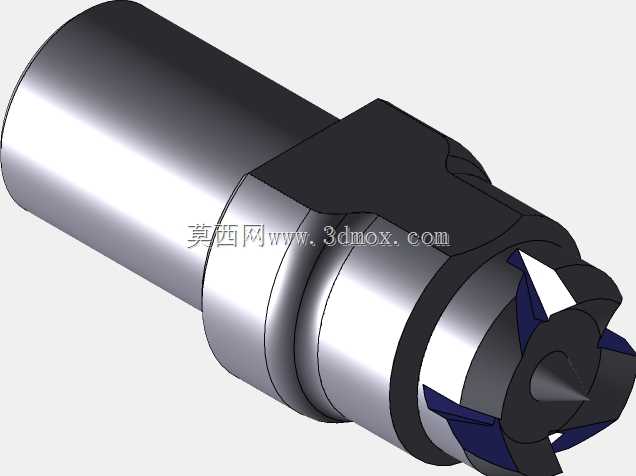

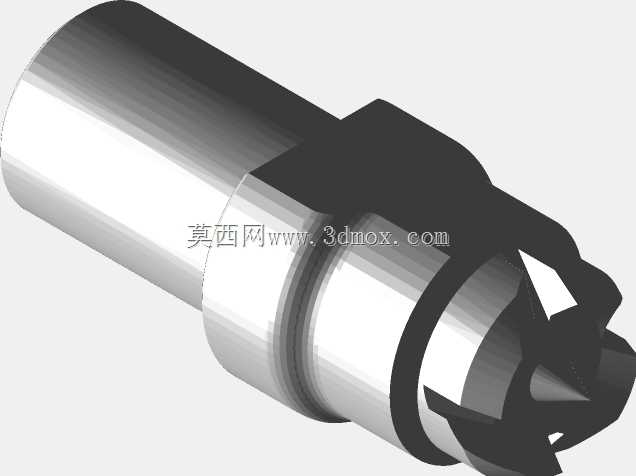

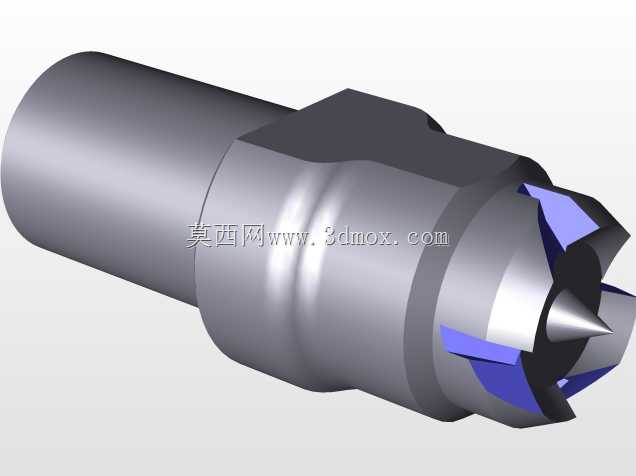

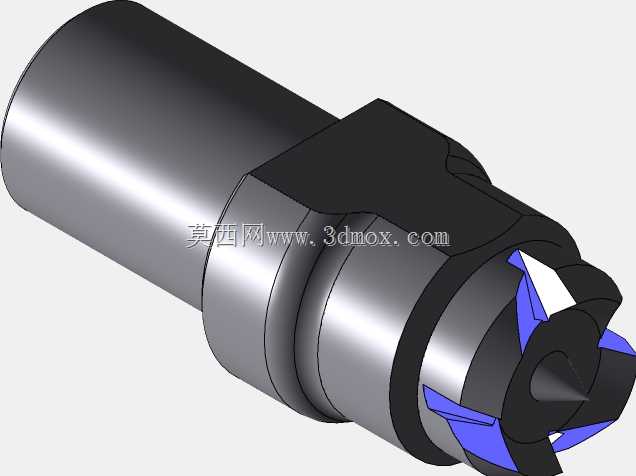

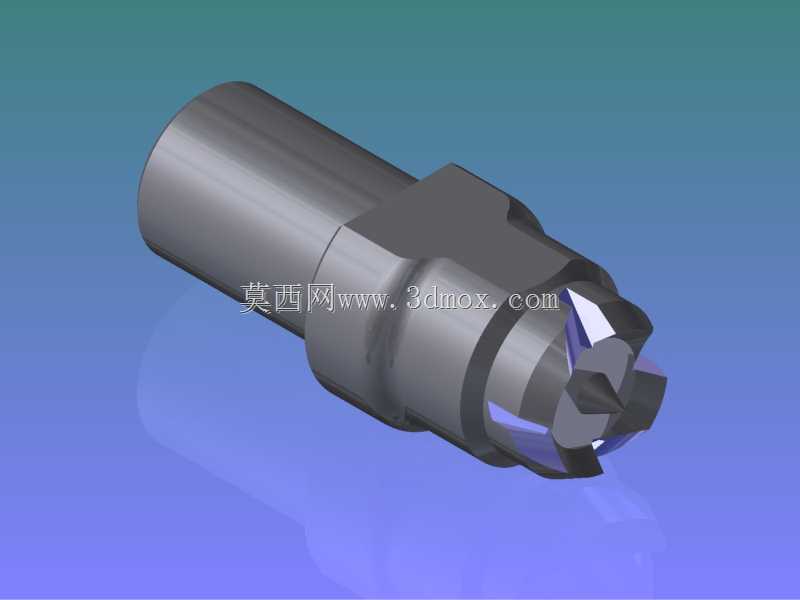

在重型机械构件、大型法兰连接件、厚板钢结构的加工场景中，大规格埋头孔的加工精度直接影响后续螺栓装配的贴合度与连接强度，普通中心钻仅能完成浅孔定位，无法兼顾大直径沉孔的前置定心与初始切削引导，这类定心钻头正是针对该类加工痛点设计的孔加工刀具。从结构设计来看，刀具尾部采用标准直柄构型，可适配绝大多数摇臂钻床、立式加工中心的弹簧夹头、钻夹头装夹接口，柄部直径公差控制在h6精度区间，装夹后径向跳动量可控制在0.02mm以内，避免高速转动时的摆振影响孔位精度。刀具中段设置的多阶轴肩结构，一方面可作为装夹时的轴向定位基准，保证刀具伸出长度的一致性，另一方面轴肩处的过渡圆角经过应力优化，可承受大进给切削时的轴向抗力，减少刀具断裂风险。前端切削部分采用多齿分屑设计，不同于普通两刃定心钻的单尖结构，该钻具前端分布多个切削刃，定心锥角匹配常用埋头孔的沉头锥度，初始切入工件时，中心先导尖先接触工件表面完成孔位锁定，避免钻头滑移偏斜，随后周边切削刃逐步切入，可一次性完成中心定位与埋头孔的锥面初加工，减少后续锪孔工序的走刀余量。在实际加工应用中，这类刀具多用于厚度超过30mm的低碳钢、低合金结构钢构件的螺栓孔加工，尤其是风电塔筒法兰、重型设备底座、大型液压阀块的连接孔加工场景，可有效避免普通钻头钻孔时出现的孔位偏移、沉头锥面偏心、螺栓装配后贴合面间隙超差等问题。设计建模时，需要重点保证切削刃的后角、前角参数匹配工件材料的切削特性，同时控制排屑槽的螺旋角度，保证切屑可顺利从孔内排出，避免切屑堵塞刮伤已加工孔壁；柄部与切削部分的同轴度是建模时的核心形位公差要求，直接决定刀具的动平衡性能与加工孔的位置精度，安装边界上需要注意，刀具装夹时夹持长度不应小于柄部直径的1.5倍，避免大进给切削时出现刀具打滑窜动的问题。
