复刻款老式台虎钳夹持工装结构

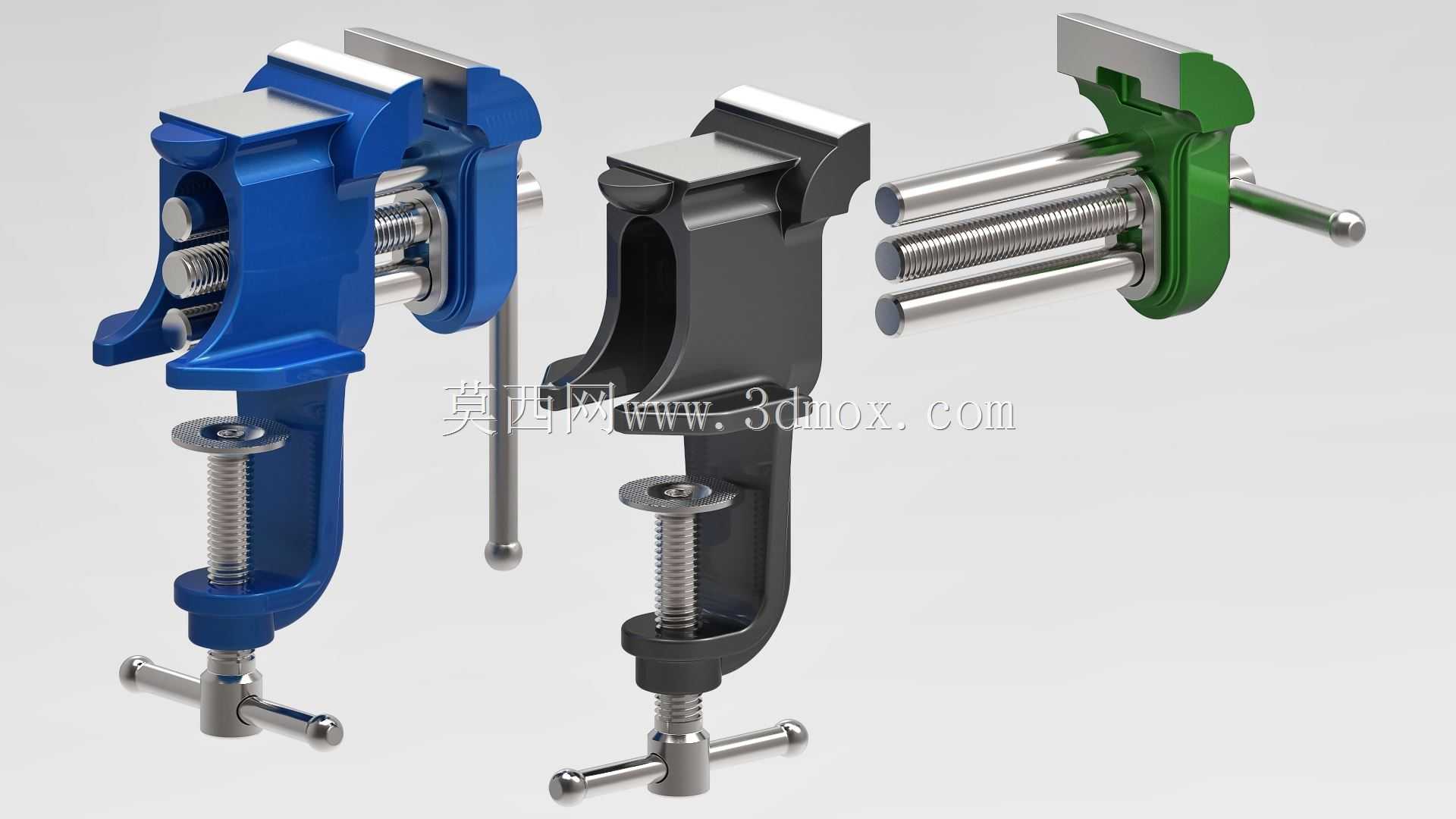

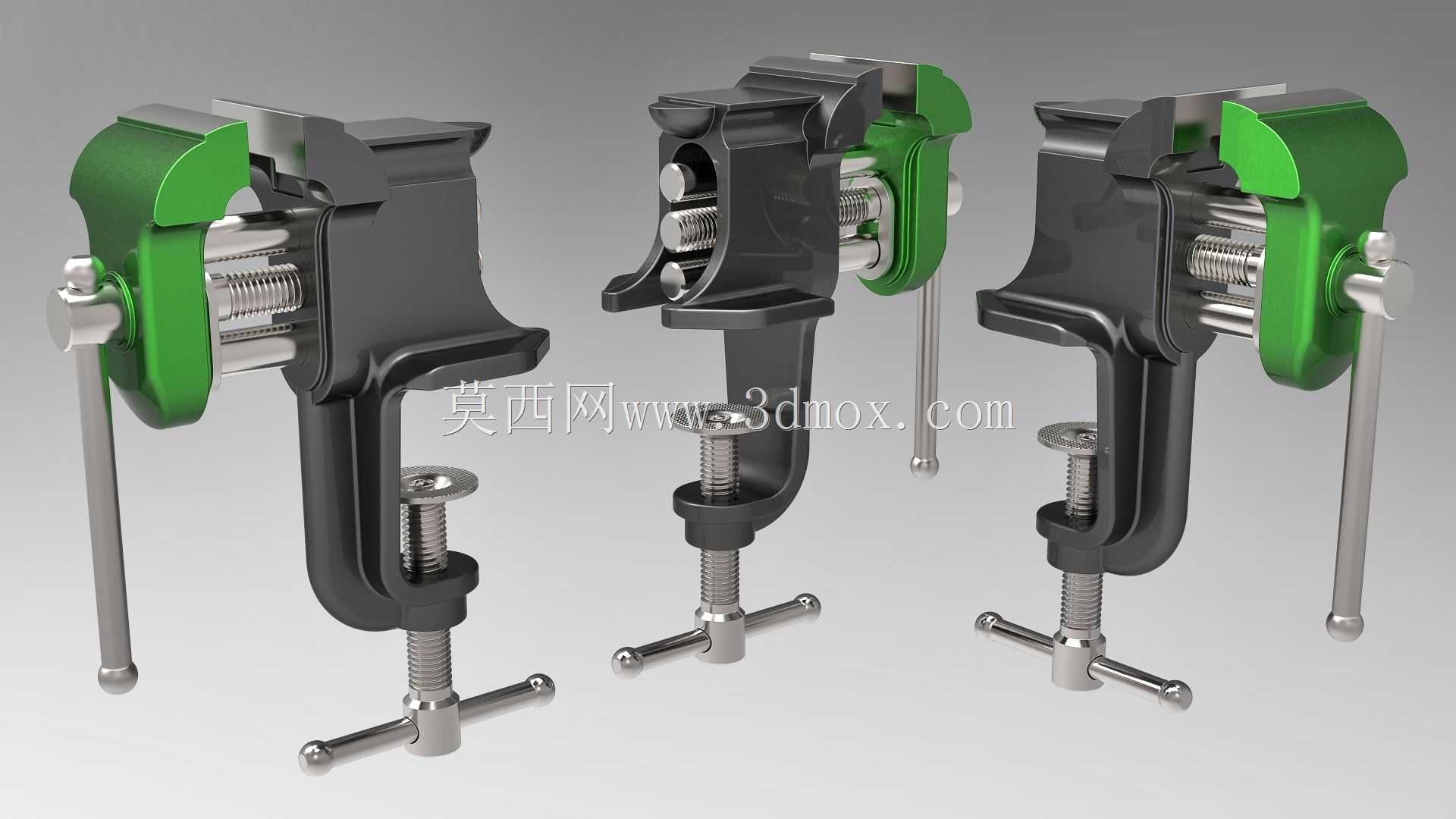

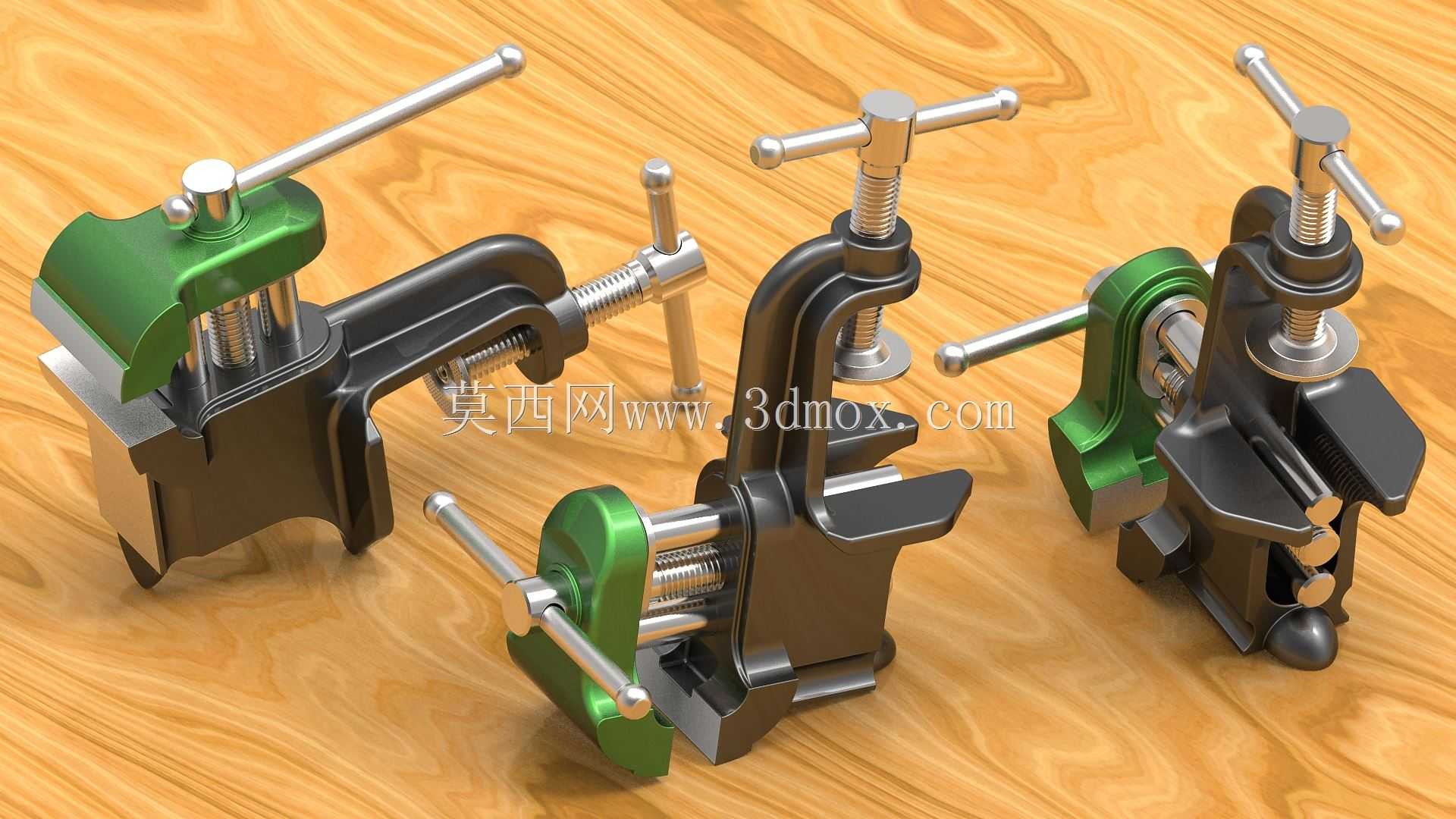

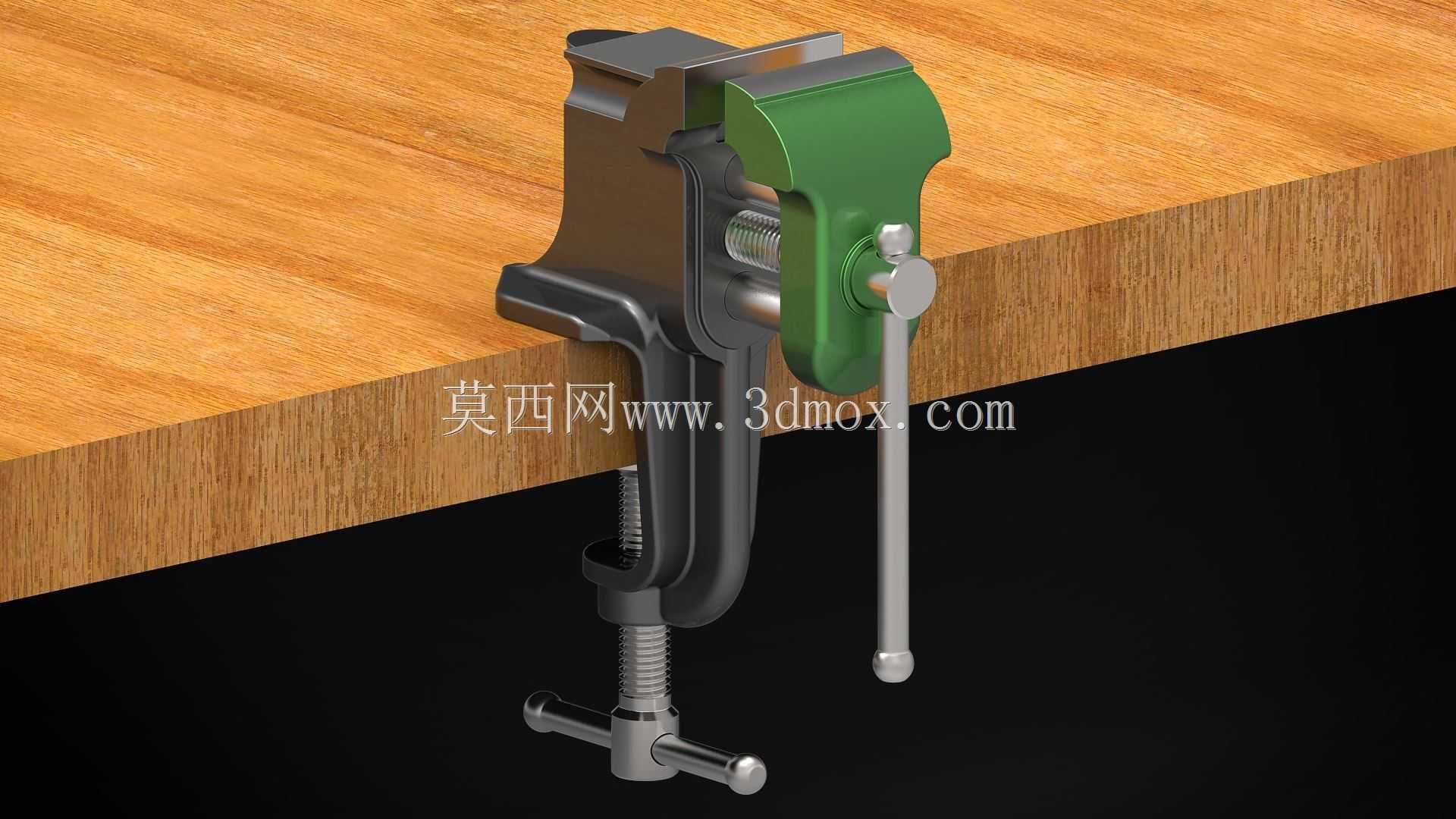

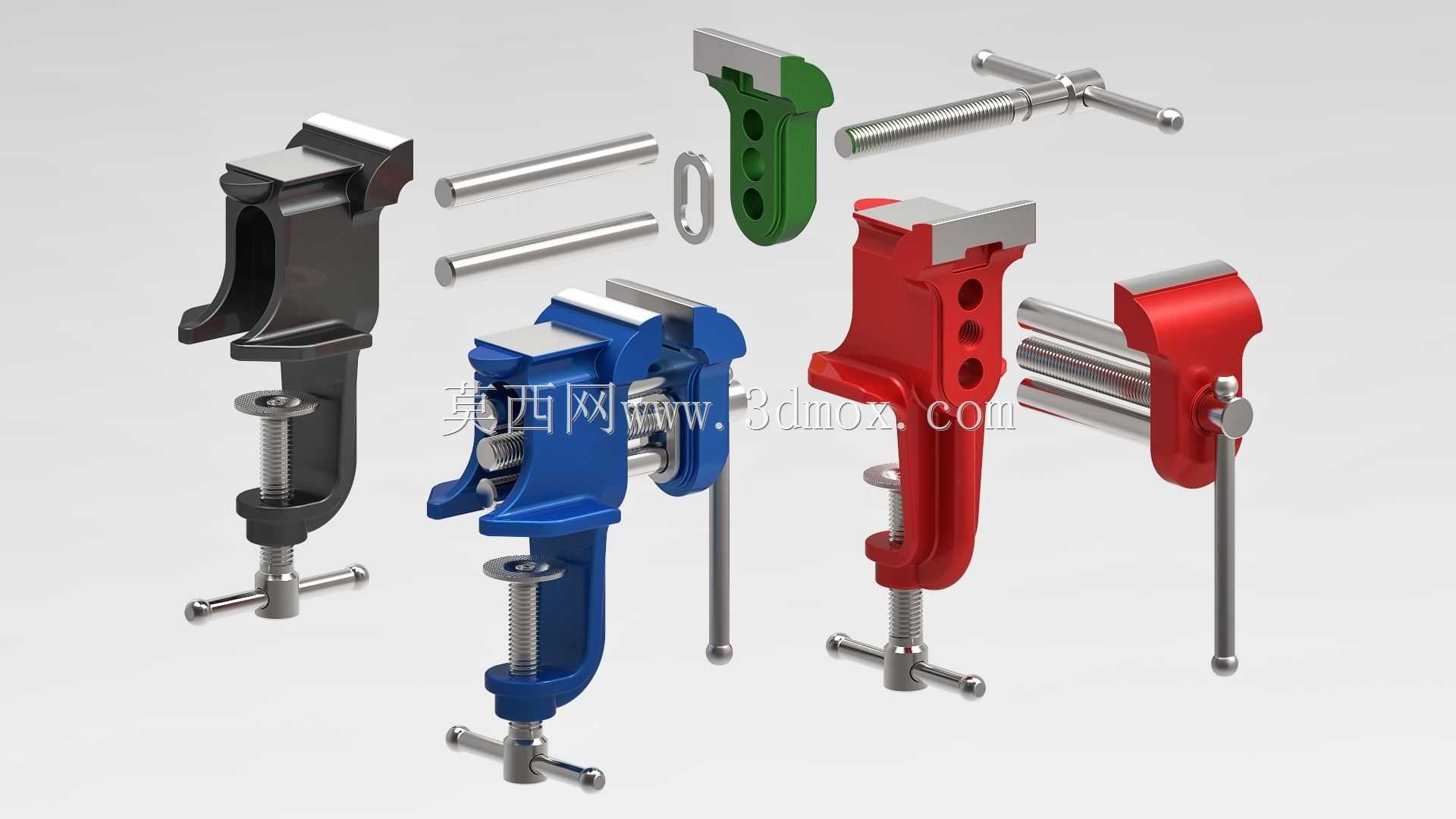

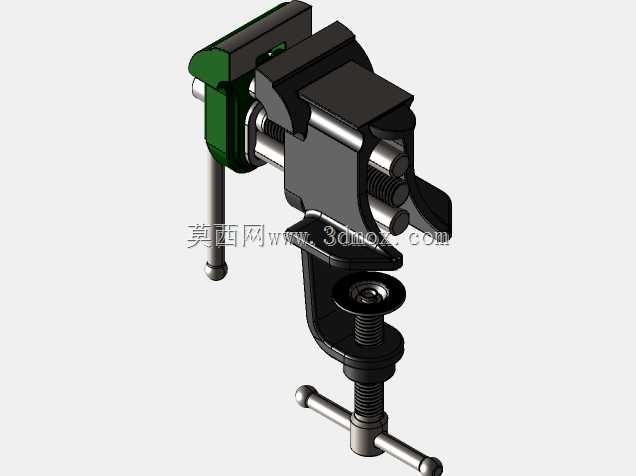

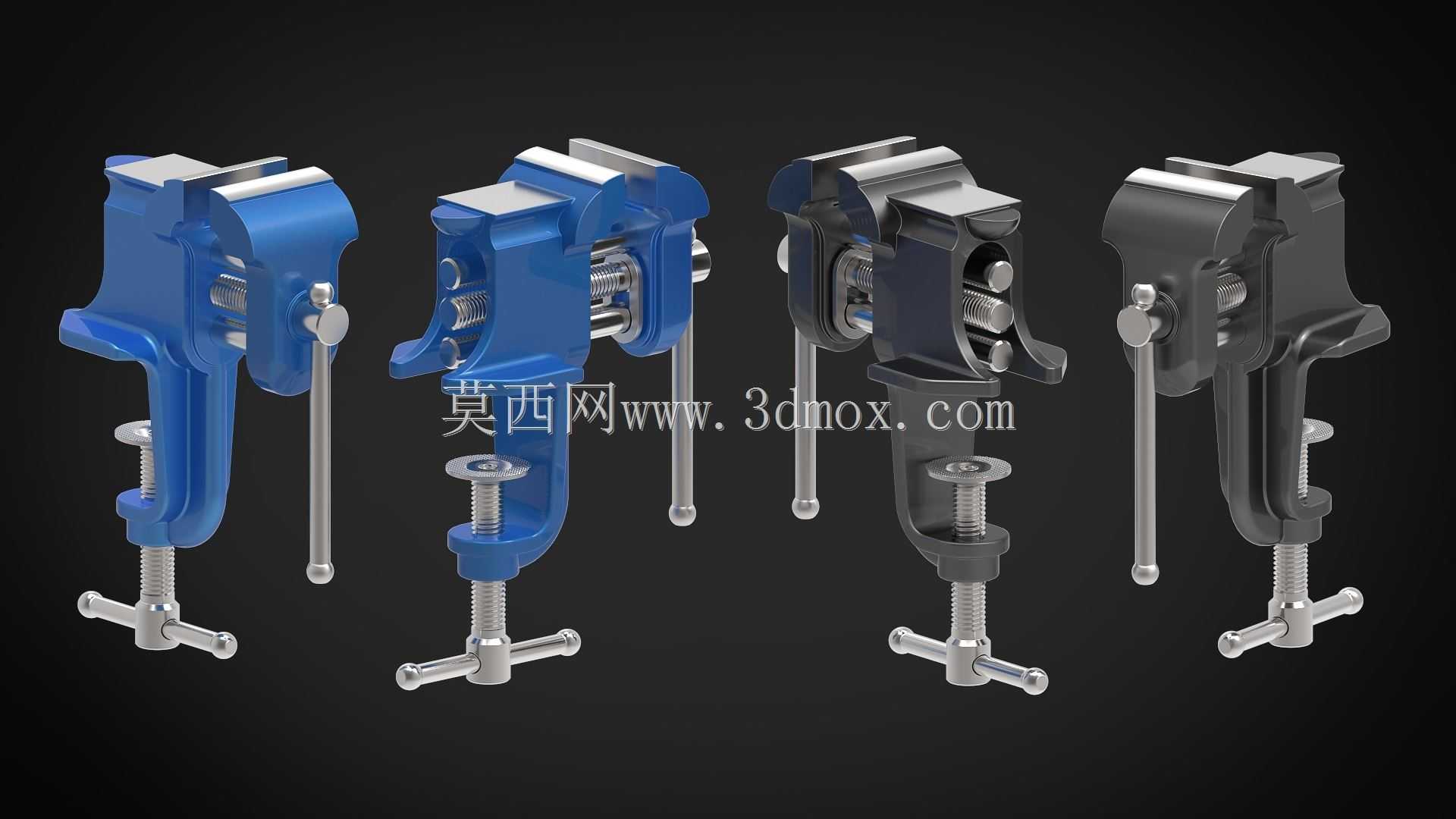

这类台虎钳是钳工工位、机加工辅助工位最常用的夹持工装，日常用于小型工件的锯削、锉削、錾削、装配调试、零件修配等作业，也可作为小型焊接、打磨工序的工件固定载体，适配常规钳工台、机加工操作台的安装需求。从结构设计来看，这款虎钳采用分体式可移动钳身导向方案，活动钳身的导向配合面经过结构优化，相比普通固定式虎钳，在夹持不同规格工件时的对中性更好，钳口开合过程的运动平顺性更优，长期使用后导向面磨损也可通过调整镶件间隙补偿，延长工装整体使用寿命。钳体主体采用铸铁类结构的造型设计，固定钳身与活动钳身的受力部位做了加厚处理，夹持工件时的结构刚性充足，可承受较大的夹紧力，不会出现钳身形变导致的工件移位问题。夹紧机构采用T型手柄配合丝杆传动的结构，丝杆采用梯形螺纹传动，具备自锁特性，夹紧工件后不会因为加工过程的振动出现松脱，T型手柄的力臂长度经过匹配设计，操作人员无需借助加力杆即可输出足够的夹紧力，适配常规手工作业的施力范围。所有螺纹连接部位统一采用M10×1.5的螺纹规格，建模过程采用理论螺纹牙型建模，可直接用于结构干涉检查、装配模拟，也可作为工装设计的参考模型使用。钳口部位预留了标准钳口板的安装位，可根据加工需求更换光面钳口、齿面钳口或者软质钳口，避免夹伤已加工工件表面。安装边界方面，虎钳底座采用常规台虎钳的螺栓固定结构，可通过螺栓直接固定在工作台台面上，底座与钳身的连接部位具备旋转调节结构，可根据加工需求调整钳身的水平朝向，适配不同角度的加工作业需求。整体结构的尺寸比例按照实物等比例复刻，网格单位采用毫米级设定，各运动部件的配合间隙按照实际工装的装配公差预留，可直接用于装配运动仿真，验证钳身开合、夹紧动作的运动合理性，也可作为钳工实训教学的演示模型，帮助初学者理解台虎钳的传动原理与结构组成。在实际生产场景中，这类虎钳也常作为小型工装的配套夹持部件，集成到小型自动化设备、专用加工设备的工位上，用于小型零件的工序间夹持固定，其稳定的夹持性能与成熟的结构方案，经过长期实际使用验证，可靠性表现优异。
