机加工用螺杆式夹紧台钳结构设计

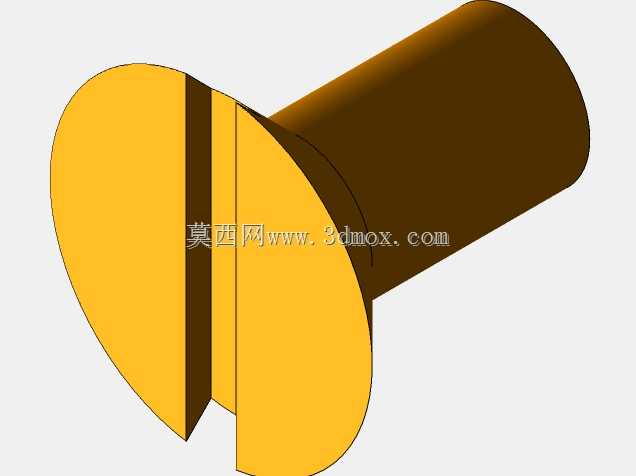

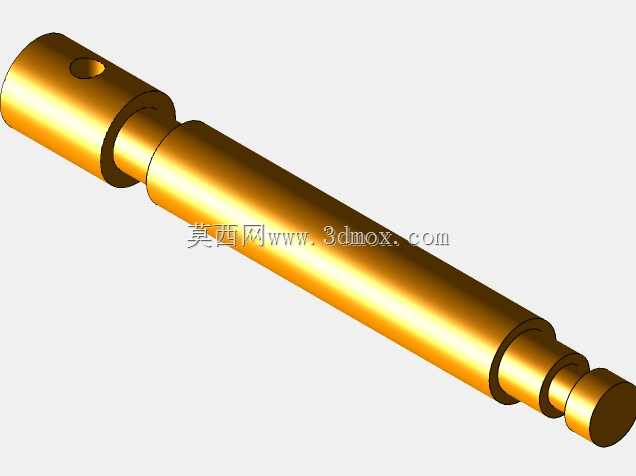

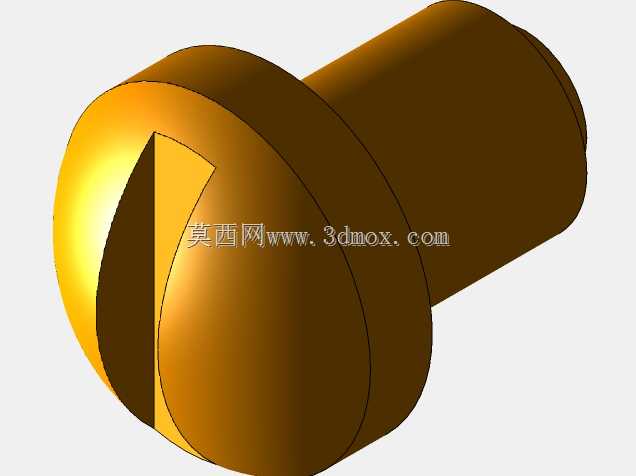

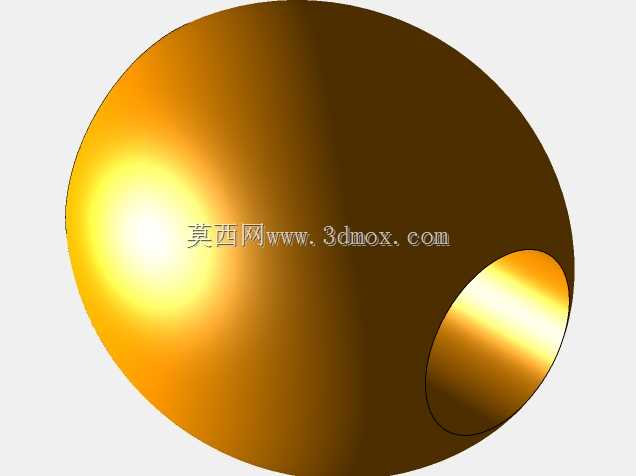

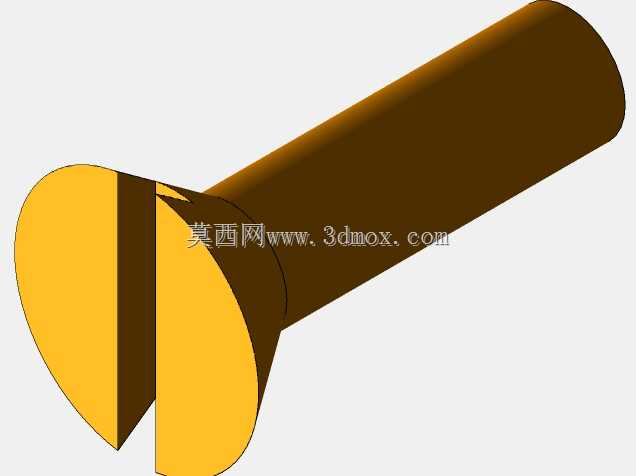

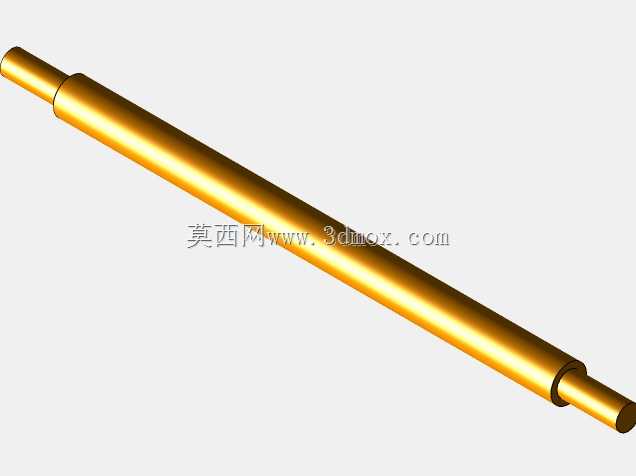

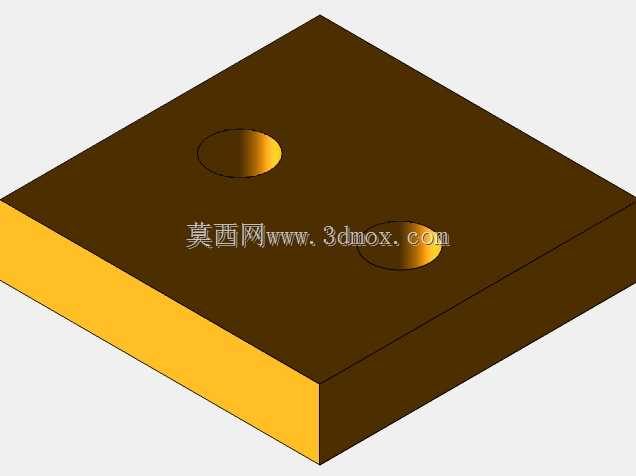

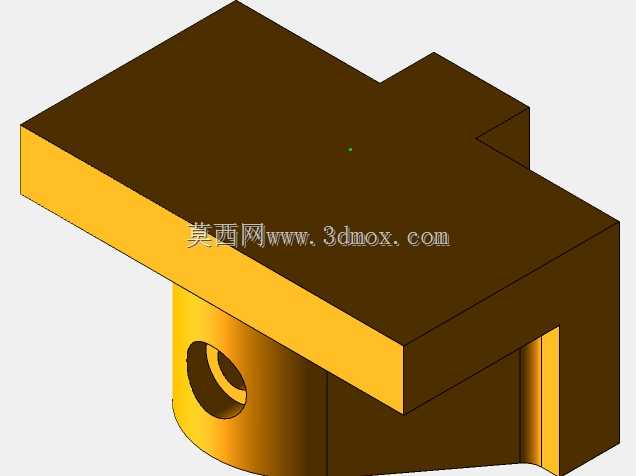

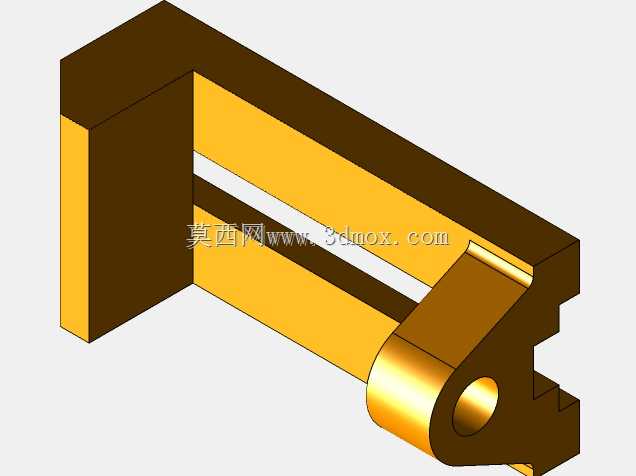

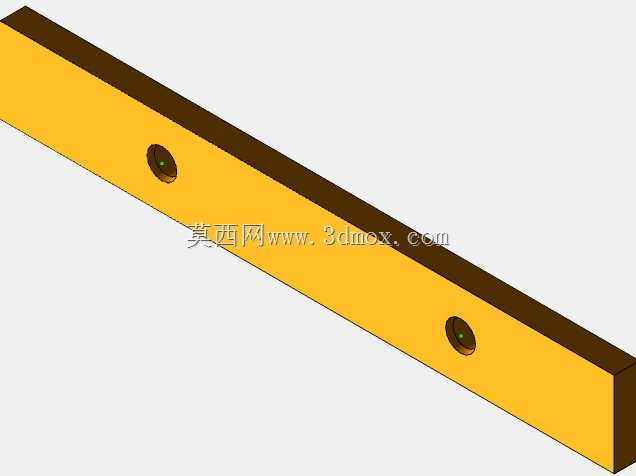

这款台钳的结构设计完全围绕机加工、钳工装配场景的实际装夹需求展开，核心功能是为待加工工件提供稳定、可调节的刚性夹紧力，避免铣削、锉削、钻孔等工序中工件出现位移、振颤问题。从结构布局来看，固定钳身采用一体式铸铁基座构型，底部预留的安装孔位可适配标准机床工作台T型槽间距，安装边界覆盖常规小型台式钻床、钳工台的台面安装尺寸，无需额外改制转接板即可完成固定。活动钳身通过梯形螺杆传动实现进给，梯形螺纹的选型兼顾了传动效率与自锁性能，即便承受断续切削的冲击载荷，钳身也不会出现松退，夹紧行程覆盖常规小型零件的装夹尺寸范围，可适配不同宽度的异形工件装夹需求。设计过程中优先考虑了受力传递路径的合理性，夹紧力从螺杆传递至活动钳身，再通过钳口板均匀作用在工件表面，固定钳身的加强筋结构对应螺杆的轴向受力方向布置，可抵消大夹紧力下的基座形变，避免长期使用后出现钳口平行度超差的问题。钳口板采用可拆卸式设计，表面加工有交叉网纹以增大装夹摩擦力，磨损后可单独更换，无需更换整个钳身，降低了工装维护成本。摇臂部分采用穿杆式结构，可根据操作空间调整施力杆的伸出长度，在空间受限的工位也能方便施加足够的夹紧力矩，端部的限位结构避免施力杆滑脱。在实际生产场景中，这类台钳除了用于常规的钳工手工操作工位，也可作为小型数控铣床、台式钻床的配套夹具使用，针对不同材质的工件，还可更换铜质、铝质的软钳口，避免装夹过程中划伤工件已加工表面。整个结构的运动副间隙经过合理预留，既保证活动钳身进给顺畅无卡滞，又避免间隙过大导致装夹后工件出现角度偏差，固定钳身与活动钳身的配合导轨采用矩形截面，导向精度高，侧向承载能力强，可承受铣削加工带来的侧向切削力，不会出现钳身上抬的问题。基座的底部平面经过精加工处理，安装后可保证钳口与工作台面的垂直度，装夹规则工件时无需额外找正即可保证加工面的位置精度，针对小批量多品种的加工场景，这种通用型台钳的适配性远高于专用夹具，可大幅减少工装切换的辅助时间。
