壁挂式隐蔽水箱坐便器安装支架结构

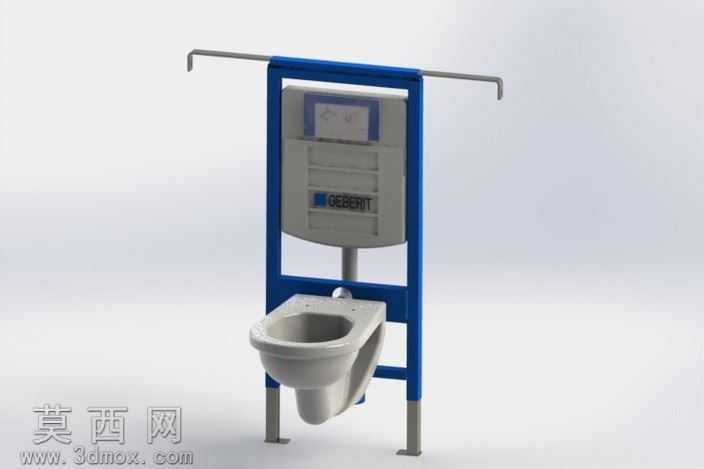

本作品为壁挂式坐便器配套隐蔽式水箱安装支架的三维数字化模型，建模过程严格遵循卫浴安装构件的实际工程尺寸逻辑，以Pro/Engineer Wildfire平台完成全参数化建模，所有结构特征均保留可编辑参数，方便后续根据不同墙体工况、洁具型号调整安装孔位、支撑高度与固定点位参数。模型整体采用自顶向下的设计思路，先搭建整体安装框架的基准骨架，确定支架的总高度、总宽度与前后进深尺寸，匹配常规住宅卫生间隔墙的预留安装空间，再逐步拆分各功能部件完成细节建模。主体支撑框架采用蓝色喷塑碳钢型材的材质表现，建模时还原了型材的折弯、焊接连接结构，底部设置可调节高度的落地支撑脚，支撑脚带有防滑垫结构，可在安装时微调整体水平度，适配不同地面平整度的安装场景；顶部设置横向挂装杆，用于水箱安装时的临时挂装定位，也可作为后期检修时的辅助受力点。中部的隐蔽水箱模块还原了吉博力同款水箱的壳体结构，表面做哑光浅灰色塑料材质渲染，水箱正面预留冲水面板的安装凹槽，凹槽内还原了冲水按键的定位卡扣结构，水箱下部的出水连接口、进水接口均按照实际给排水管件的标准尺寸建模，可直接对接标准管径的给排水管路模型。下部的壁挂坐便器采用陶瓷材质渲染，还原了陶瓷洁具的光滑釉面质感，坐便器的排污口位置、背部挂接孔位均与支架的固定点位精准对齐，还原挂墙式坐便器无落地支撑、完全依托支架承重的结构特性。渲染阶段采用柔和的影棚光源，清晰展现各部件的装配关系，金属支架的哑光喷塑质感、塑料水箱的磨砂肌理、陶瓷洁具的高光釉面均通过材质参数调整实现真实还原，模型完整还原了整套挂厕系统的装配逻辑，可用于卫浴安装方案展示、装修施工技术交底、卫浴产品结构教学等场景，所有部件的干涉检查均在建模阶段完成，不存在装配冲突问题，各连接部位的固定螺丝、卡扣等细小紧固件也做了精细化建模，完整呈现产品的实际装配结构。
