手动压胶式硅胶枪三维结构设计

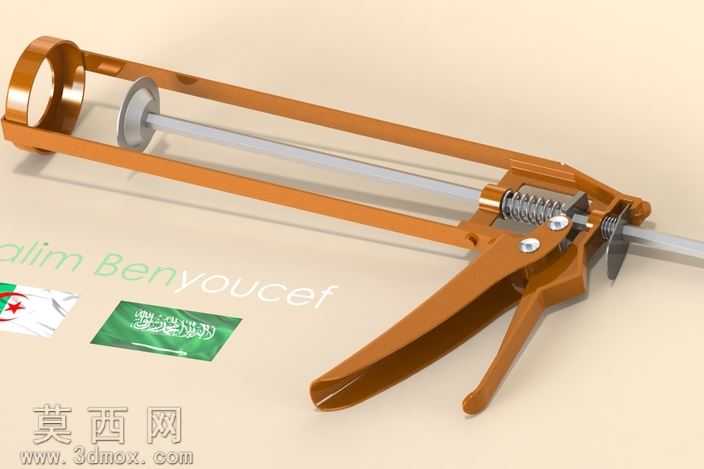

本作品为手动压胶式硅胶枪的三维参数化模型，建模阶段采用自底向上的装配设计思路，首先对各独立零部件进行单独建模，再通过配合约束完成整体装配，完整还原了实物的结构逻辑与运动关系。建模过程中严格遵循实物的尺寸比例，对枪身框架、推杆组件、扳机杠杆、复位弹簧、压片结构、尾端拉环等核心部件进行了精细化的特征构建，通过拉伸、切除、扫描、放样等基础建模命令完成各零件的实体生成，对弹簧这类标准件采用螺旋扫描命令生成真实的螺旋形态，对扳机、枪身框架的曲面过渡区域做了圆角与倒角处理，避免尖锐棱角，还原实物的工艺特征。材质与渲染阶段，针对不同部件的物理属性赋予了对应的材质参数：枪身主体框架与扳机、压片等金属结构件赋予了橙金色金属漆材质，调整了金属度、粗糙度与反射参数，还原五金工具表面的烤漆质感；推杆部分赋予了亮面镀铬金属材质，模拟光滑金属杆的高反射特性；复位弹簧赋予了哑光钢材材质，还原弹簧部件的金属哑光质感；整体渲染采用柔和的工作室布光，通过主光源、补光与环境光的搭配，清晰呈现各部件的结构轮廓与材质差异，同时添加了柔和的地面阴影，提升模型的真实感。结构设计上完整还原了硅胶枪的杠杆施力逻辑：扣动扳机时通过杠杆结构带动压片卡紧推杆向前推进，实现胶筒内硅胶的挤出，松开扳机时复位弹簧带动扳机与压片复位，可进行下一次压胶动作，尾端的环形拉环用于拉动推杆后退，实现胶筒的更换，各运动部件之间预留了合理的装配间隙，确保运动仿真过程中无干涉问题，可直接用于结构原理演示、产品改型设计参考等场景。
