可3D打印的35mm胶片手动扫描装置

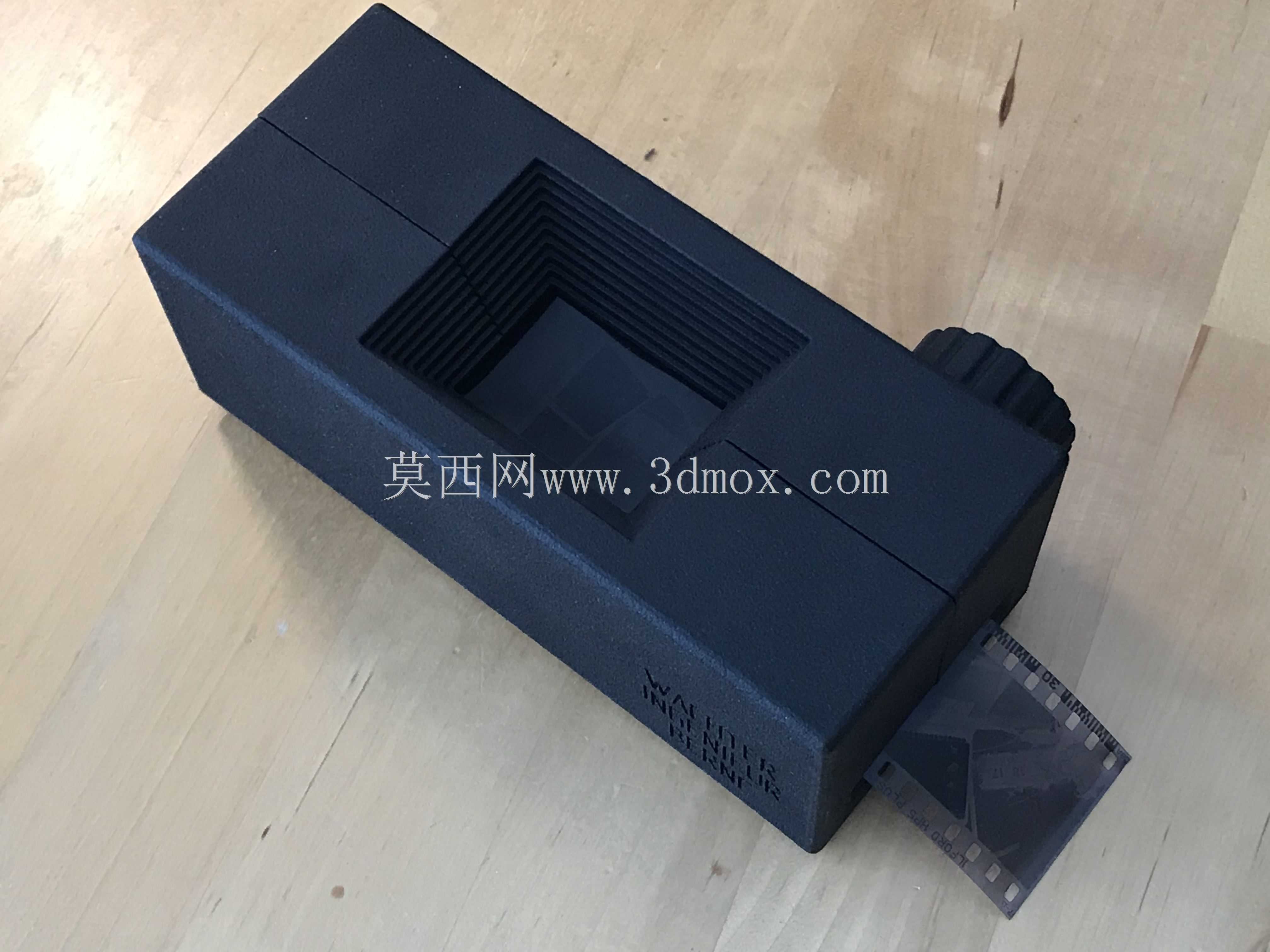

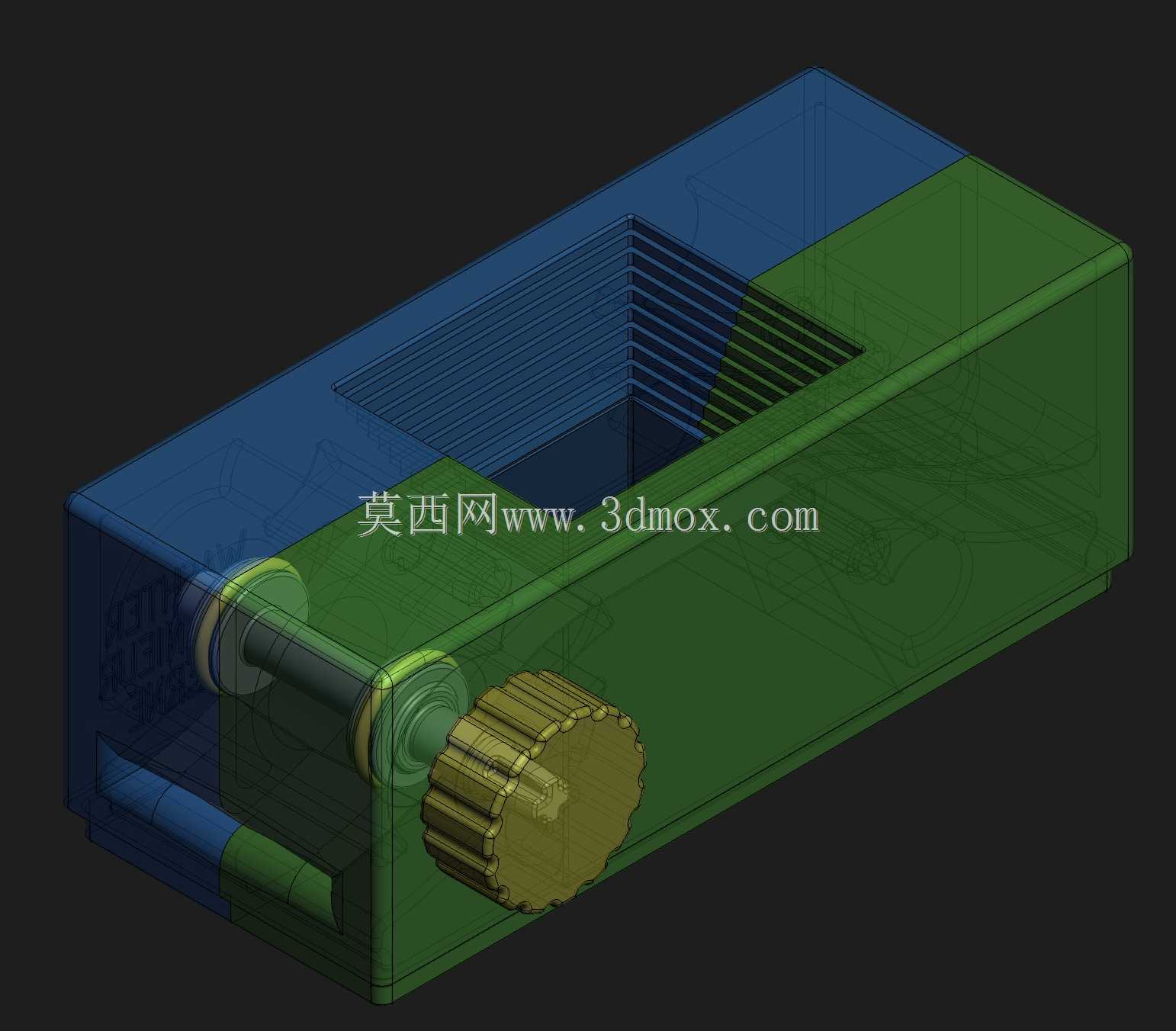

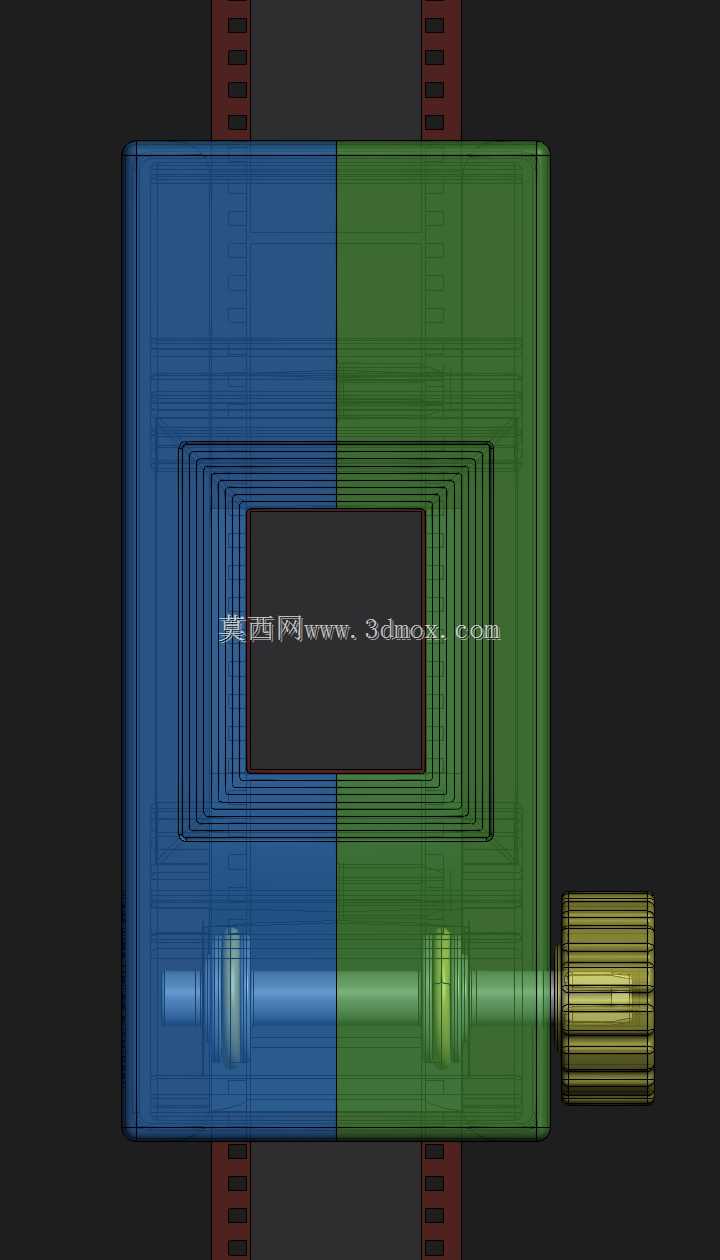

在胶片影像数字化的实际作业场景中，不少个人影像爱好者、小型影像工作室都需要低成本的胶片扫描承载方案，这款手动式35mm胶片扫描装置，正是针对小批量胶片数字化作业的需求设计，整体结构完全适配3D打印制造工艺，无需复杂的机加工工序就能完成整套结构的制作。从结构设计逻辑来看，装置采用分体式盒体结构，主体分为两个相互嵌套的盒段，内部预留了刚好容纳35mm胶片通行的狭长走片通道，通道内壁做了微弧倒角处理，避免胶片行进过程中被结构毛刺刮伤药膜面；侧部设置的滚花调节旋钮，通过轴体连接内部的走片辊，旋钮表面的滚花纹理完全适配手动旋转的摩擦力需求，无需额外加装防滑套就能实现稳定的手动进给操作，转动旋钮时可以精准控制胶片的走片步距，逐帧完成胶片画面的对位扫描。设计时特意将走片通道的宽度公差控制在0.2mm以内，既保证胶片能够顺畅滑动，又不会因为间隙过大导致胶片出现倾斜偏移，影响扫描画面的平整度；装置整体的外形为规整长方体结构，外部没有突出的尖锐结构，放置在桌面作业时的支撑面足够平稳，不会因为手动旋钮操作出现侧翻问题，安装使用时不需要额外的固定工装，直接平放在扫描台面上，对准扫描设备的成像区域即可开展作业。结构上预留了两个标准14x2.5环形件的安装位，这两个环形件作为走片辊的转动衬套使用，能够大幅降低旋钮转动时的阻尼感，同时减少3D打印轴孔配合的磨损问题，延长整套装置的使用寿命；盒体上部开设的矩形开口刚好对应胶片的成像区域，开口边缘做了加厚处理，避免长期使用后开口边缘出现形变，遮挡胶片的有效成像范围。不同于市面上结构复杂的电动胶片扫描设备，这款装置完全采用手动驱动模式，没有复杂的电路与传动结构，整体零件数量极少，组装时仅需要将两个盒体段对插，装入走片辊与环形衬套，再固定侧部的旋钮即可完成装配，后期维护也十分简便，出现零件磨损时仅需要重新打印对应的损坏零件就能替换使用。针对3D打印的工艺特性，所有结构的壁厚都设置在2mm以上，没有小于45度的悬空结构，打印时不需要添加大量支撑，打印完成后的后处理工作量极小，采用多射流熔融工艺制作时，零件的表面精度更高，走片通道内壁不需要额外打磨就能达到顺滑的走片要求；走片通道内部还设置了多道平行的限位筋条，胶片在通道内行进时只会和筋条的顶面接触，大幅减少了胶片与结构内壁的接触面积，进一步降低胶片被刮伤的风险，即使是保存多年的老旧胶片，也能在装置内平稳完成走片操作，不会对胶片本身造成二次损伤。
