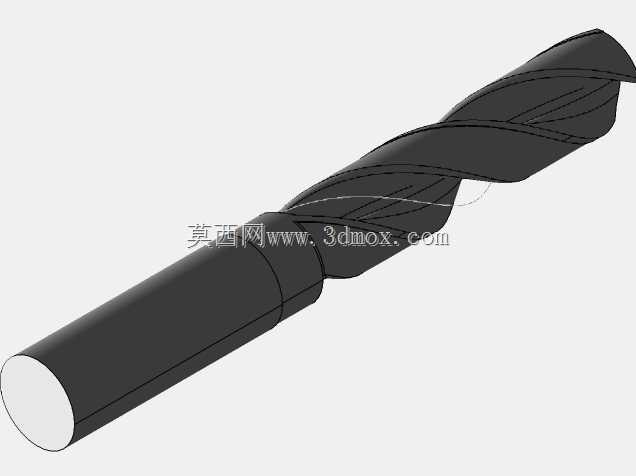

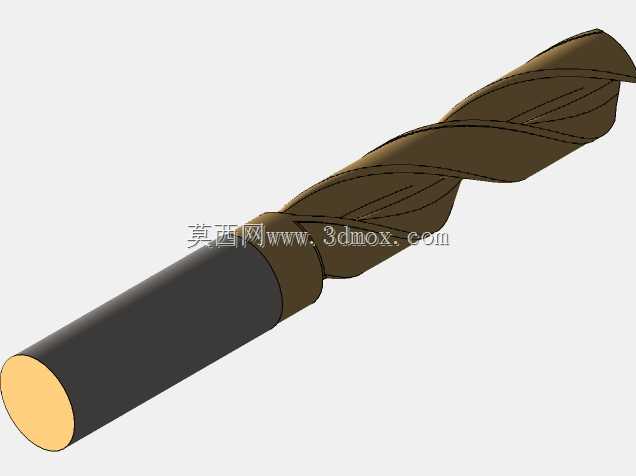

硬质合金麻花钻结构三维设计

这款硬质合金麻花钻的三维建模，完全围绕金属切削加工的实际工况展开，没有多余的装饰性结构，每一处几何特征都对应实际加工中的功能需求。从钻尖部分开始，两条对称的螺旋切削刃采用标准顶角设计，建模时严格控制了横刃斜角与刃带宽度，这部分参数直接决定了钻孔时的轴向抗力大小，横刃修磨后的结构能有效降低入钻时的滑移问题，在普通车床、数控钻床以及加工中心的钻削工序中，能保证入钻定位精度，避免孔位偏移。

螺旋排屑槽的建模没有采用简单的扫掠路径，而是根据实际切屑排出的流向调整了槽型的螺旋角，槽底圆弧过渡处做了平滑处理，避免应力集中，同时保证切屑能顺着螺旋槽顺畅排出，不会在孔内卡屑造成钻头崩损。钻芯部分的厚度从钻尖向柄部逐渐递增，这种变芯厚结构在建模时通过参数化控制锥度，既保证了钻尖部分的切削锋利度，又能提升钻杆整体的刚性，在加工深孔时能有效减少钻杆的挠曲变形，保证孔的直线度与圆柱度。

柄部采用直柄结构，建模时严格控制了柄部的圆柱度公差与表面粗糙度对应的几何特征，适配标准钻夹头的装夹尺寸，安装时不需要额外的过渡套，能直接装夹在通用钻夹头、弹簧夹头刀柄上，装夹边界完全符合通用机床的装夹标准，不需要对现有设备的夹具做任何改造。刃带部分的建模保留了均匀的窄边结构，这部分结构在钻孔时能起到导向修光孔壁的作用，同时减少钻头与孔壁的摩擦面积，降低切削热的产生。

建模过程中对刀尖部分的后角、前角都做了精准的几何还原，主切削刃的前角沿着刃口从外缘到钻芯逐渐变化，符合实际刀具的刃磨角度，外缘处的大前角保证切削轻快，靠近钻芯处的小前角提升刃口强度，避免钻尖在冲击载荷下崩损。整个模型的几何特征完全匹配实际量产刀具的结构，可直接用于刀具结构优化、加工工艺仿真、机床切削运动模拟等场景，能帮助结构设计人员验证钻削工序的干涉问题，也能为刀具选型提供直观的结构参考，在工装设计、加工工艺编制过程中，可直接调用该模型进行装配验证，确认钻头与工件、夹具之间的安全间隙，避免实际加工中出现碰撞干涉问题。
