股骨EPS发泡成型注塑模具结构设计

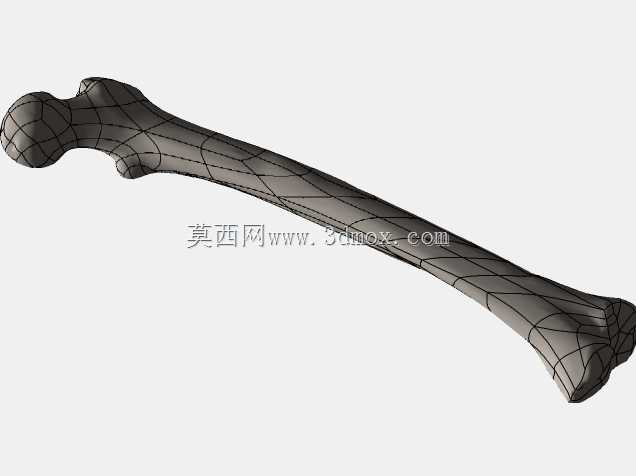

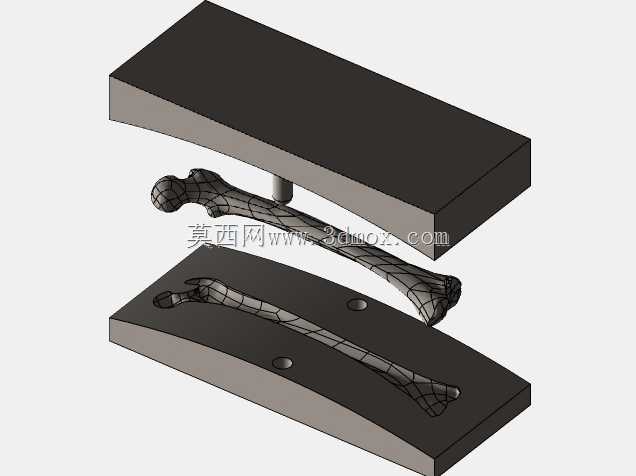

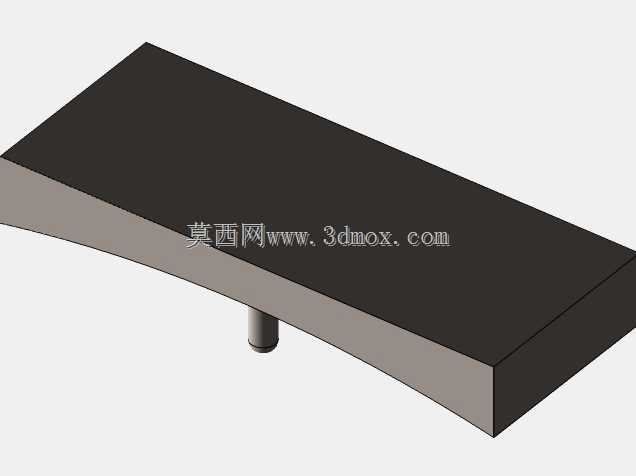

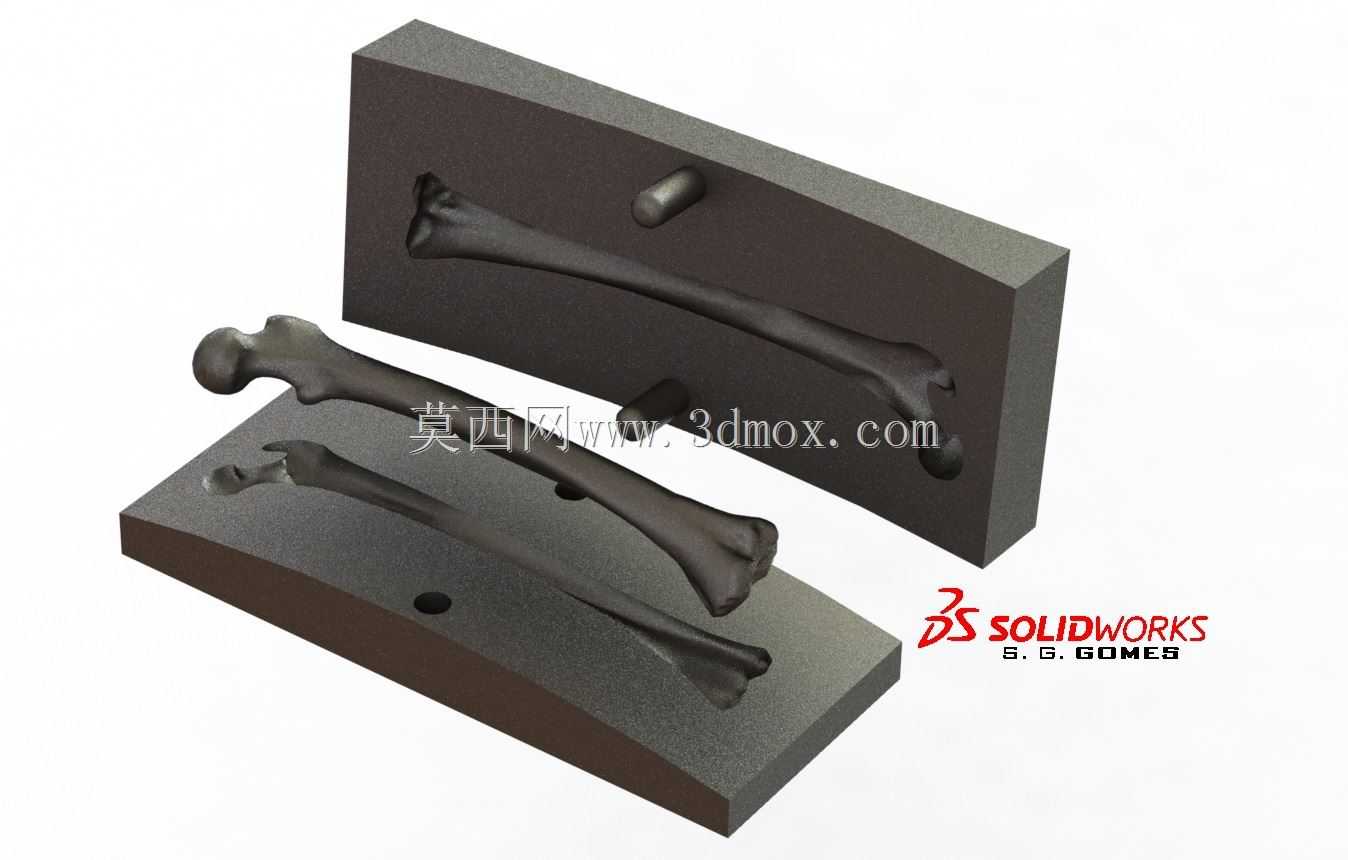

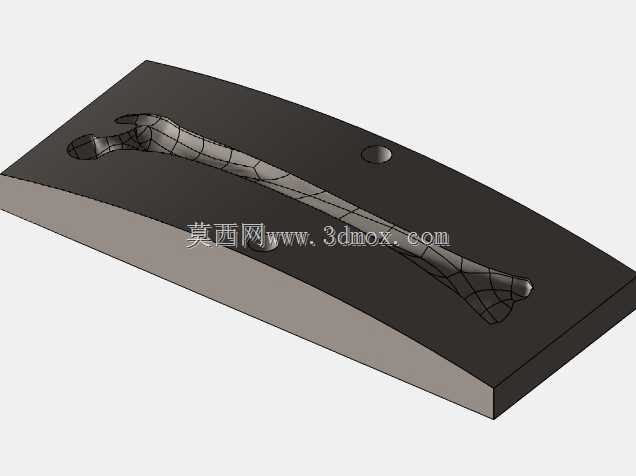

这套模具主要用于医用股骨模型EPS材质的发泡成型生产，在临床术前模拟、医学教学教具制作场景中应用广泛，能够一次成型不同规格的股骨仿生成品，替代传统的机加工骨模型制作方式，大幅降低教学与术前演练用骨模型的制作成本，缩短生产周期。从结构设计来看，模具采用上下对开的两板模布局，分型面完全贴合股骨的三维轮廓走向，开模时可直接沿垂直分型方向分离，无需额外的侧向抽芯结构，因为股骨整体的轮廓起伏虽有曲面变化，但不存在垂直开模方向的倒扣结构，这一设计思路大幅简化了模架的复杂度，降低了模具加工与后期维护的难度。上下模腔分别加工出对应不同尺寸股骨的成型凹槽，一次合模可同时成型多根不同规格的股骨EPS件，适配不同教学场景、不同年龄段骨骼模拟的尺寸需求，模腔边缘做了0.15毫米的溢料槽设计，能够在EPS发泡充模时容纳多余的发泡原料，避免飞边过厚增加后续修整的工作量。模具上设置的定位销与导柱孔采用H7/m6的过渡配合，合模时的定位精度可控制在0.02毫米以内，避免上下模错位导致的骨模型轮廓变形，保证成型后的股骨解剖结构还原度，满足医学使用场景下对骨骼形态精度的要求。模架整体采用45号钢调质处理，型腔表面做了喷砂哑光处理，既能够保证EPS发泡时的排气顺畅，避免型腔内部憋气导致的成型件缺料、表面鼓包问题，也能提升模具表面的耐磨性能，延长模具的使用寿命。安装边界上，模架的上下模板预留了标准的注塑机安装螺孔与定位圈位置，可直接适配常规规格的立式发泡注塑机，无需额外制作安装转接板，上下模的开模行程预留了120毫米的操作空间，足够操作人员取件与清理模腔残留料屑，模腔周边设置的排气槽深度控制在0.08毫米，既可以排出型腔内的空气，又不会导致发泡原料溢出形成难以清理的飞边。在实际生产使用中，这套模具的成型周期可控制在90秒每模，成型后的股骨件密度均匀，表面无明显缩痕，解剖结构的还原度能够满足临床术前方案推演、医学生实操练习的使用要求，无需后续大量的手工修整工序，成型件取出后仅需去除少量飞边即可直接投入使用。
