厚壁管道弯管加工适配工装结构

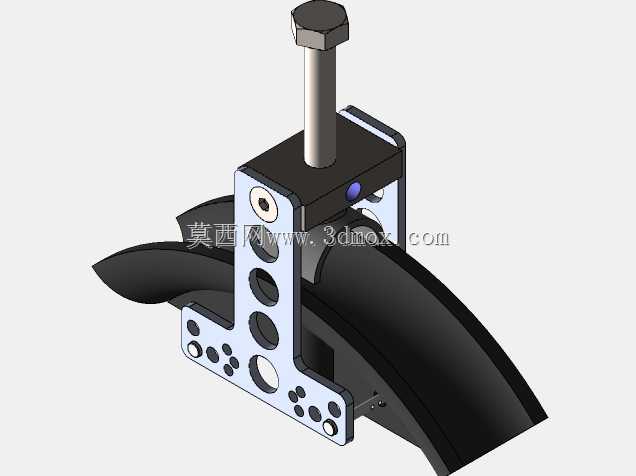

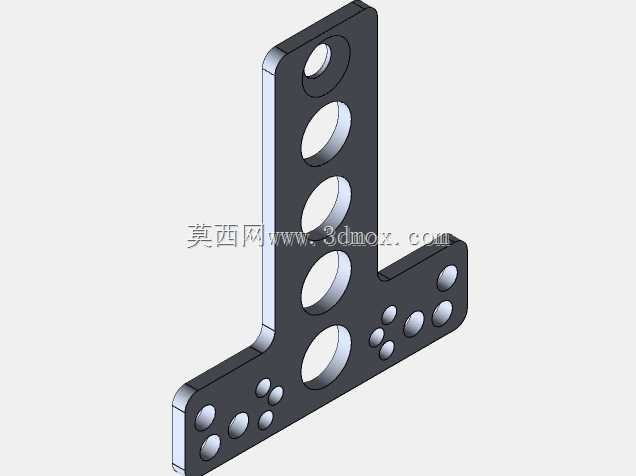

　　在管道预制、现场安装的弯管作业场景里，常规弯管机配套的夹紧定位结构往往只适配标准壁厚管材，遇到壁厚超出常规范围的金属管道时，很容易出现夹持打滑、管材表面压痕过深、弯管角度偏移超差的问题，这套适配结构正是针对这类工况痛点设计的配套工装。从结构布局来看，整套工装采用L型承载基体作为核心支撑，基体上排布了多组不同孔径的安装孔位，一方面是为了降低工装自身重量，减少弯管机主轴端的额外负载，另一方面可以适配不同规格的紧固件安装位置，匹配不同型号弯管机的装夹接口，无需对原有设备进行大规模改造就能完成装配。顶部的压紧螺栓采用外六角标准件，配套带缓冲的压块结构，旋紧过程中压块会均匀贴合管道外壁，不会因为单点应力集中造成管材变形，

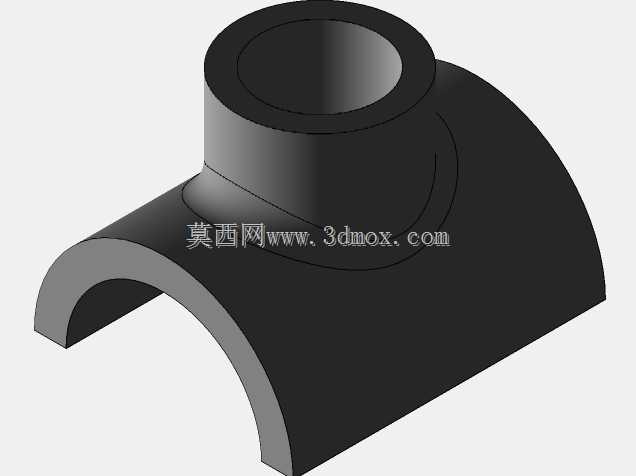

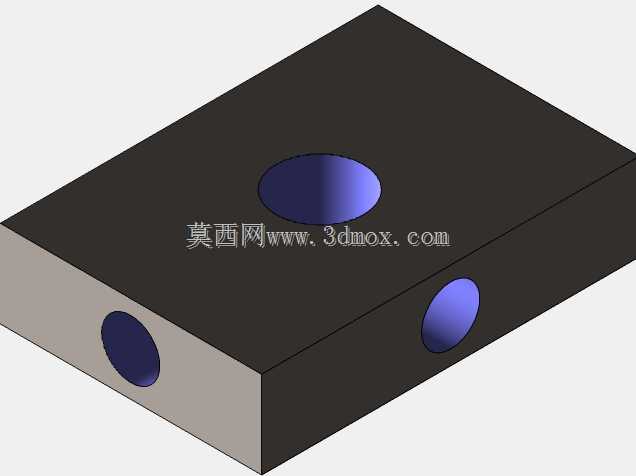

　　压块与基体之间设置了定位销，防止压紧过程中压块出现周向转动，保证夹持力始终垂直作用在管材表面。工装与管材接触的型面完全按照对应规格管道的外圆弧曲率加工，贴合面积比普通夹具提升近六成，即使是壁厚较大的碳钢、不锈钢管道，弯管过程中也不会出现管材窜动的问题。安装边界上，这套工装的横向伸出长度控制在弯管机弯管模的回转半径范围内，不会和弯管过程中的送料、退料动作产生干涉，基体底部的安装孔距匹配主流小型弯管机的工作台T型槽间距，现场安装时只需要搭配对应规格的T型螺栓就能完成固定，不需要额外制作过渡连接板。设计过程中特意将受力最大的L型折弯处做了加厚处理，同时在转角位置设置了圆弧过渡，避免长期受交变应力出现开裂问题，

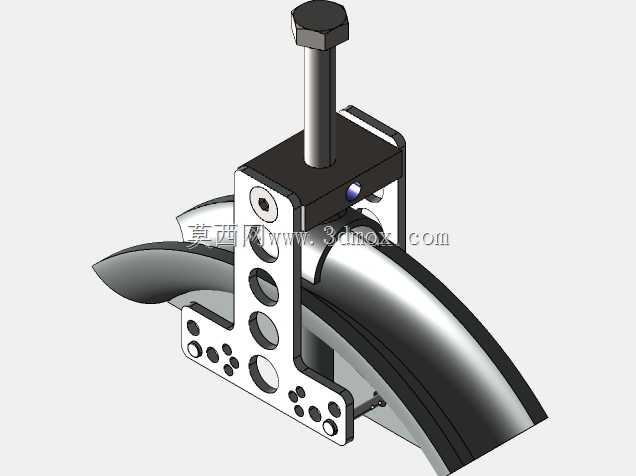

　　基体侧面的多组小孔是备用安装位，当需要加工更小直径的厚壁管时，可以加装辅助定位块，拓展工装的适配范围。实际作业时，管材穿过工装的夹持区间后，先调整轴向位置对准弯管模的成型槽，再旋紧顶部的压紧螺栓，确认管材无偏移后即可启动弯管机完成弯管作业，相比传统的三点夹持夹具，这套结构的装夹效率提升明显，弯管成型后的管口圆度、弯曲段的壁厚减薄率都能满足工业管道的施工验收要求，尤其适合暖通、工艺管道安装现场的非标准厚壁管弯管加工作业，不需要定制多套专用夹具就能覆盖常用的厚壁管规格，减少现场工装的储备数量。
