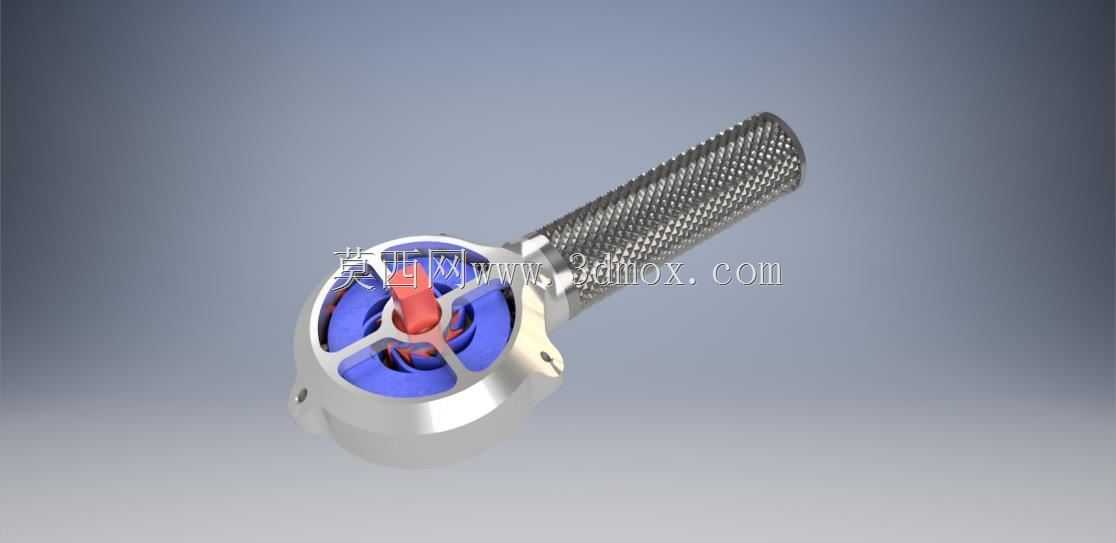

紧凑型双向棘轮手动操作工具结构

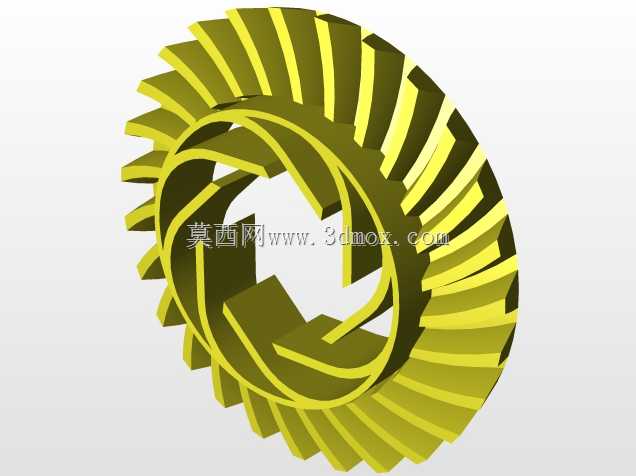

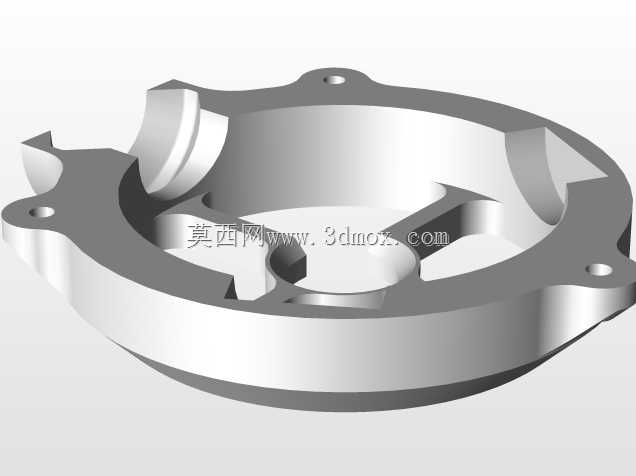

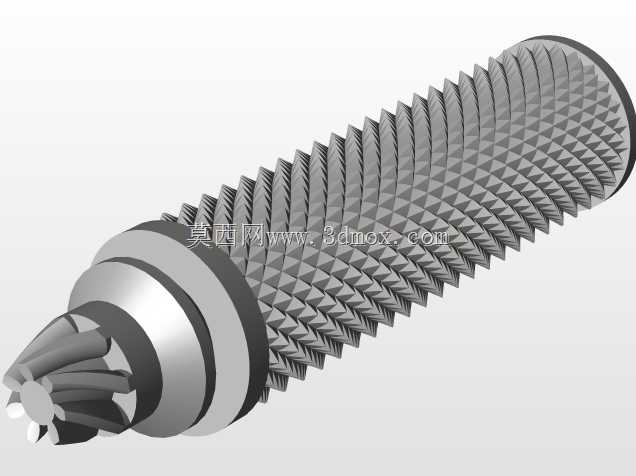

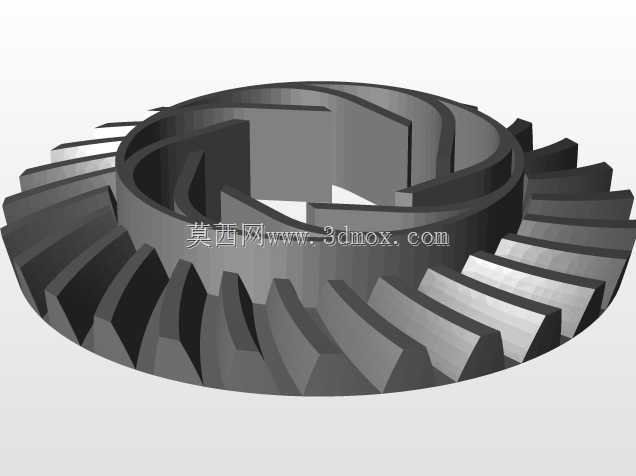

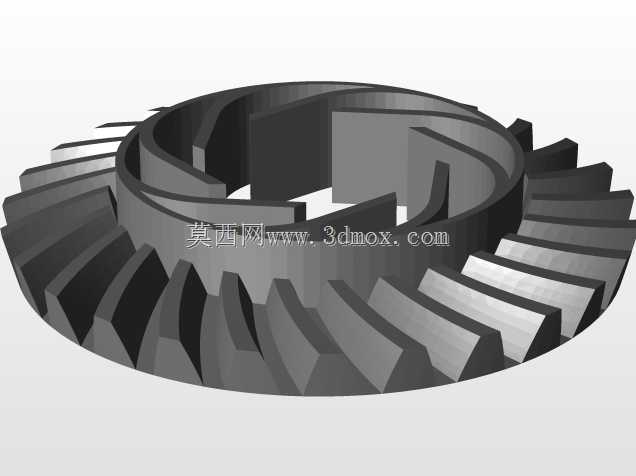

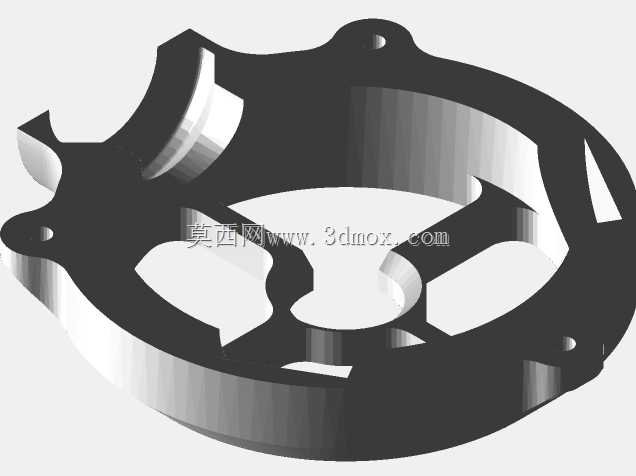

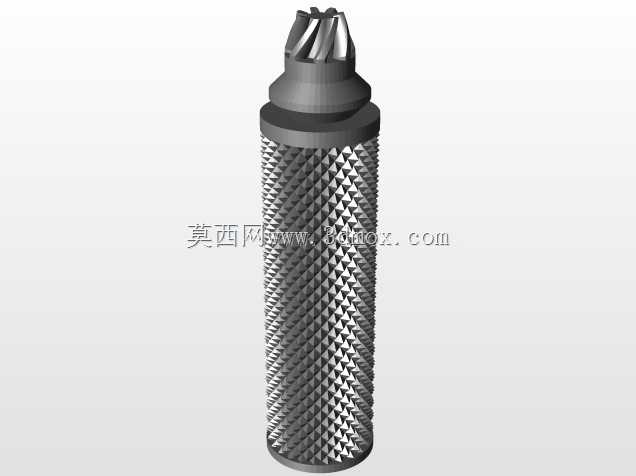

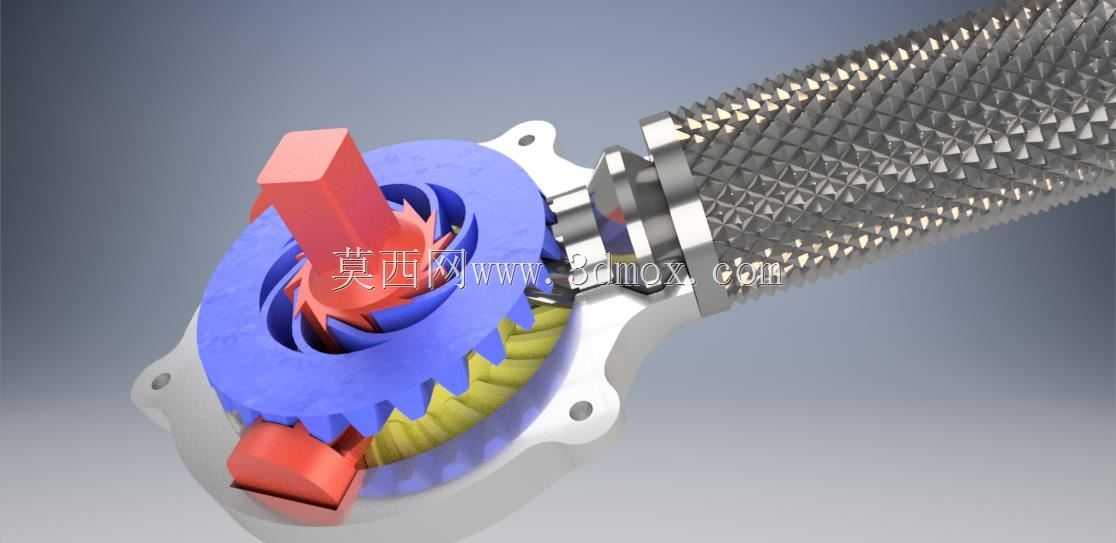

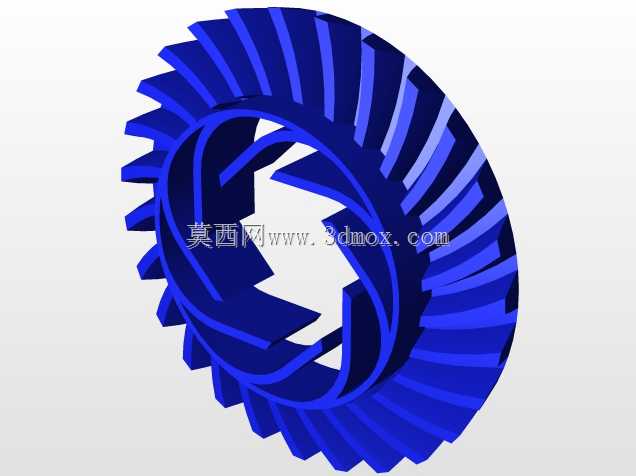

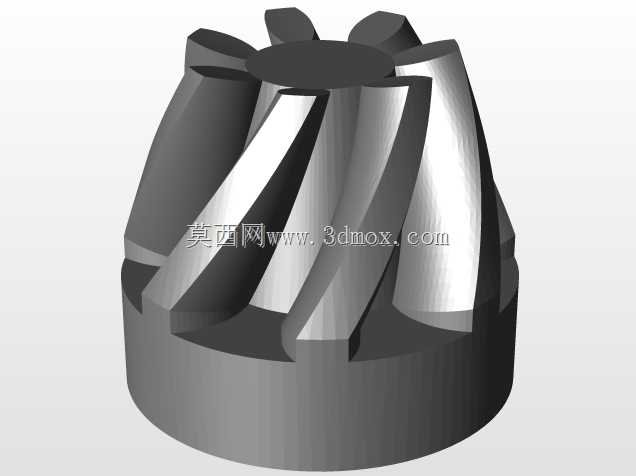

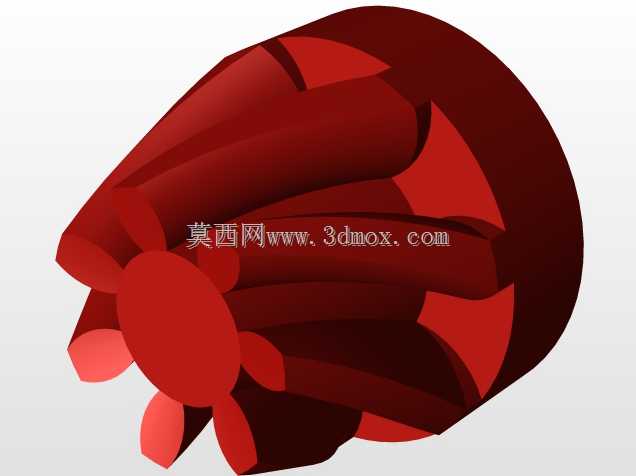

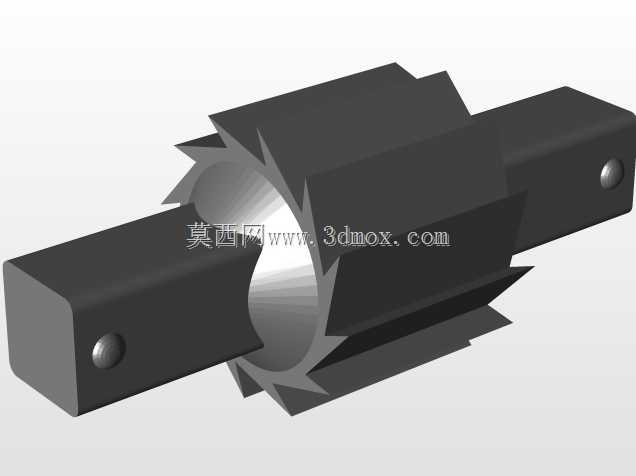

这款双向棘轮结构的设计初衷，是解决狭小装配空间内传统单向棘轮无法换向操作、普通扳手回转角度不足的痛点，常见于精密设备装配、机电维修、航空航天内部组件拆装这类操作空间受限的作业场景。从结构逻辑来看，其核心的双向棘爪切换机构被集成在直径仅30mm左右的圆形头部内，头部侧面预留了两个对称的M3安装孔位，可适配不同规格的批头转接座，也能根据作业需求加装延长杆组件，安装边界控制在头部外圆35mm范围内，不会额外占用操作空间。手柄部分采用滚花纹理设计，整体长度控制在110mm，握持直径12mm，滚花的齿距0.8mm，深度0.3mm，即便手上沾有少量润滑油脂也能提供足够的握持摩擦力，不需要操作者施加过大的握力就能完成扭矩输出，对于长时间连续作业的装配线工人，或是手部力量较小的操作人员十分友好。设计阶段特意将换向拨杆集成在头部端面的中心位置，拨杆的操作力控制在5N左右，仅用单根手指就能完成正反向切换，不需要将工具从紧固件上取下调整角度，在深度仅100mm左右的沉孔、设备框架间隙这类普通棘轮无法摆臂的位置，只需要5度左右的回转角度就能完成拧动操作，相比传统扳手作业效率能提升60%以上。头部的外壳采用7075铝合金加工，内部棘爪与棘轮齿采用铬钒钢热处理，齿部硬度达到HRC58-62，能承受最大25N·m的输出扭矩，既控制了整体重量，整支工具重量不到150g，长时间握持不会产生明显的手部疲劳，又保证了核心受力部件的耐磨性能，正常工况下使用寿命能达到万次以上的换向操作。在实际选型适配时，需要注意其头部的厚度仅18mm，能插入间隙20mm以上的狭窄操作位，尾部的手柄末端做了圆弧过渡，不会在操作时硌伤手掌，同时端面预留了挂绳孔，可搭配防坠挂绳使用，适合高空作业场景。结构内部的棘爪复位采用微型弹簧，弹簧的预紧力经过反复调校，既不会因为预紧力过大导致换向操作卡滞，也不会因为预紧力过小出现棘爪脱开、打滑的问题，双向切换的档位清晰，有明确的到位反馈，操作者不需要目视观察就能确认当前的旋转方向，在视线无法直达的暗腔、设备内部作业时也能准确操作。
