便携伸缩式美工切割刀具结构设计

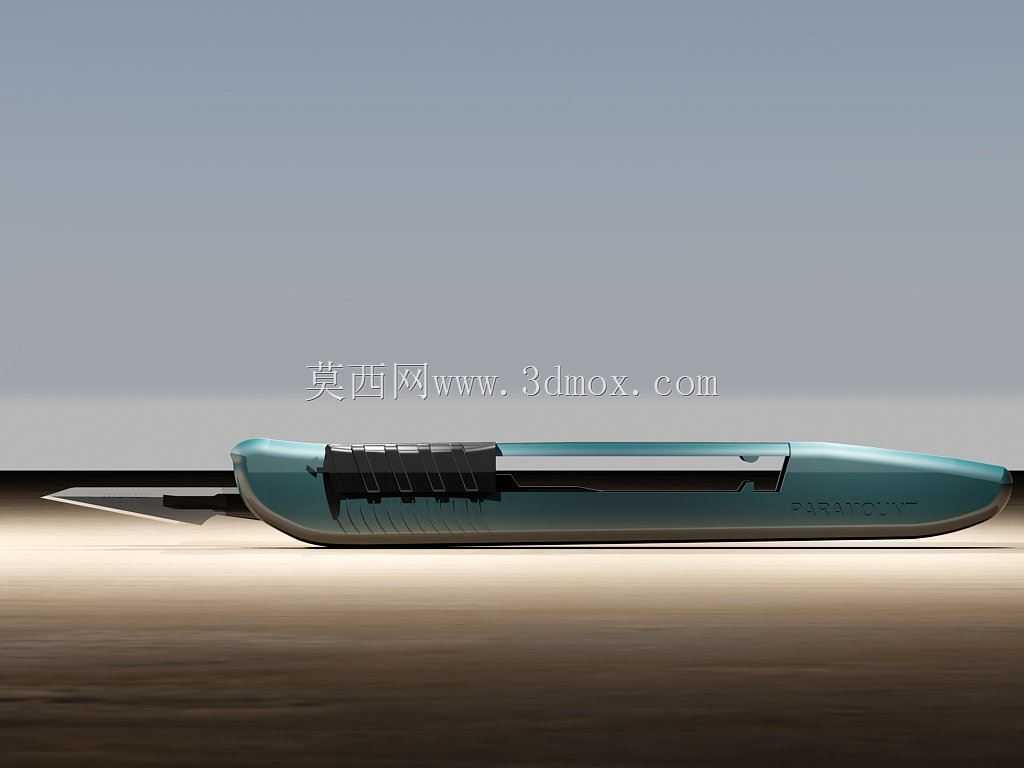

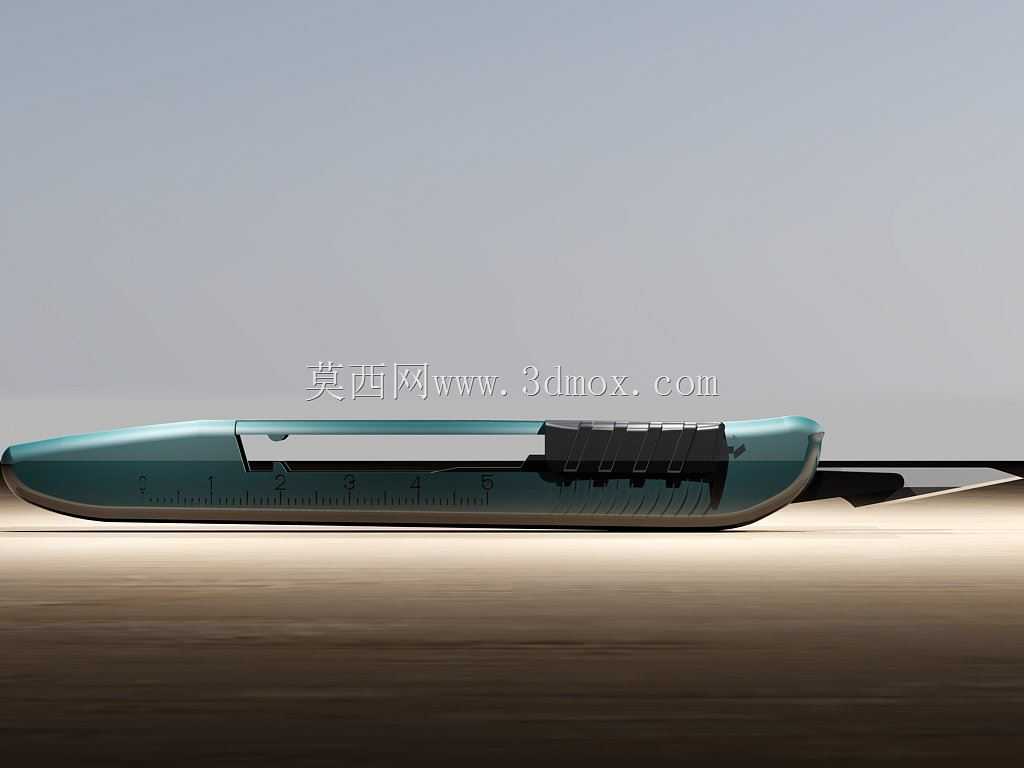

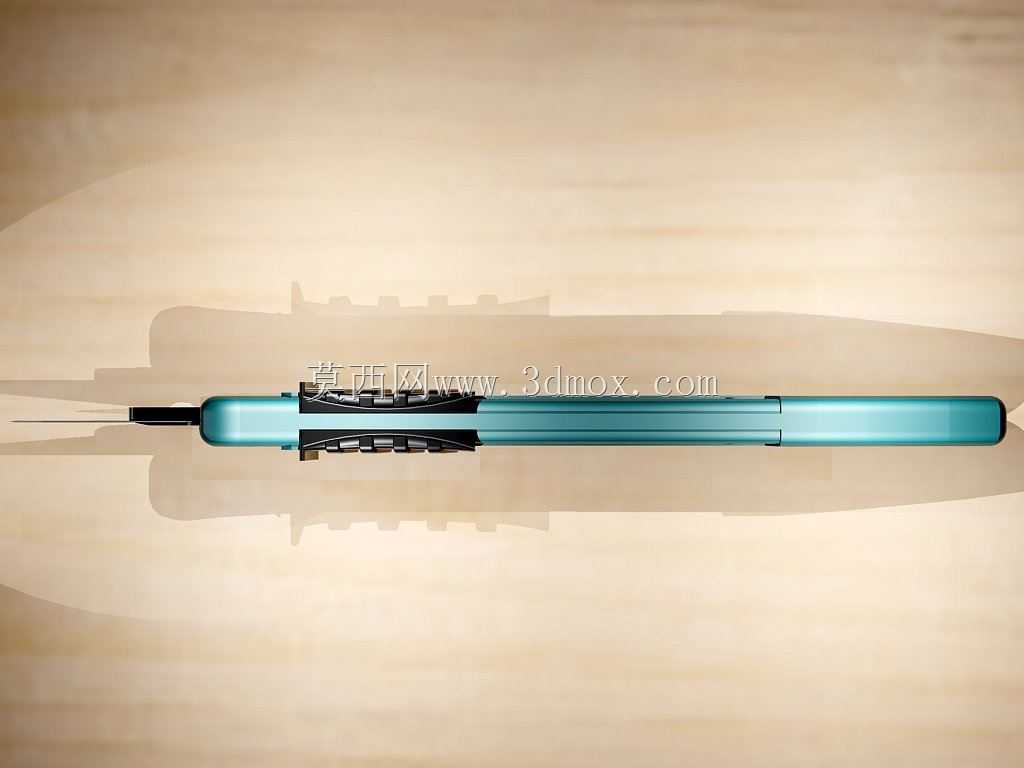

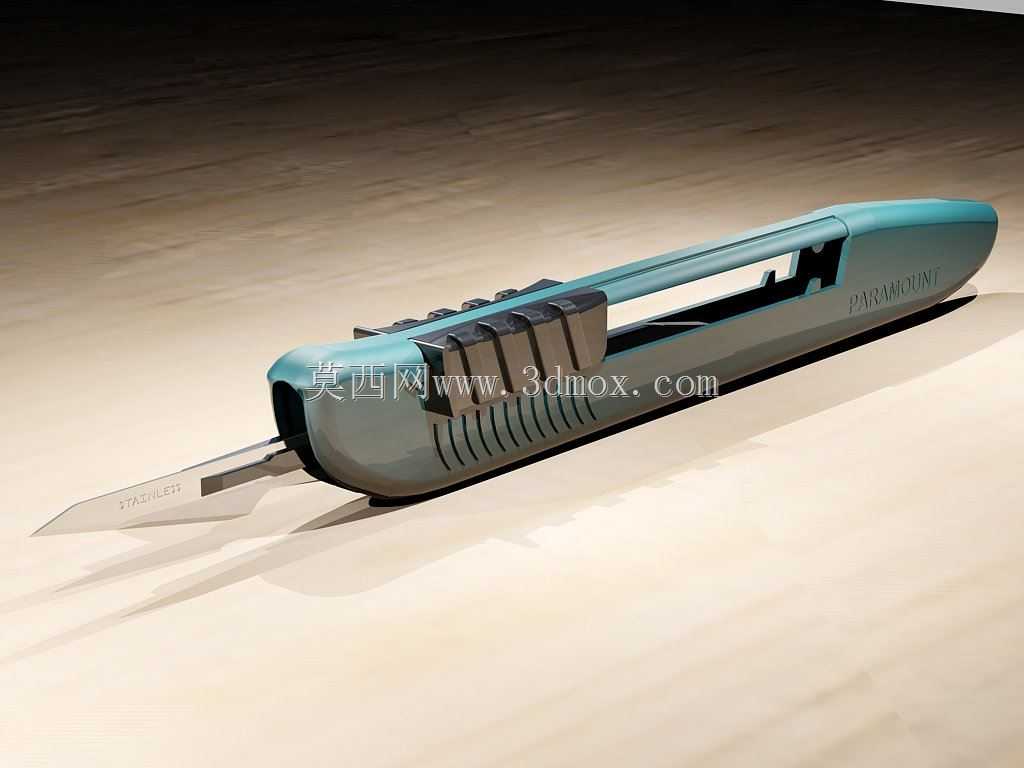

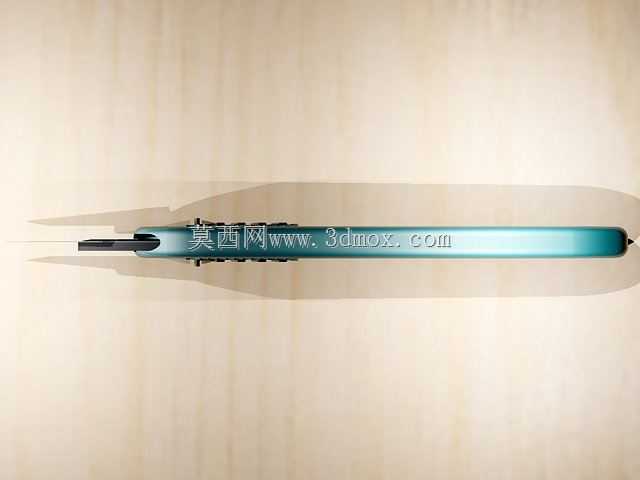

这款手动裁切刀具主要面向日常办公裁切、家装施工边角修边、生产车间物料小样裁切、手工制作精细修型等场景设计，区别于传统固定式刀片的裁切工具，其核心结构围绕刀片伸缩锁定、握持防滑、刀片快换三个核心使用需求展开。从结构布局来看，刀身主体采用一体化注塑成型的中空壳体，整体长度控制在160mm左右，握持段最大宽度32mm，厚度18mm，刚好适配成年男性单手握持的尺寸边界，握持区域侧面设计有阵列式内凹防滑筋，筋条深度1.2mm，间距4mm，即便手部沾有少量粉尘或切削液残留，也能保证握持时不打滑，不会出现裁切过程中刀具脱手的安全隐患。刀片伸缩调节结构设置在刀身上部的滑槽内，采用分段式锁定卡扣设计，每段锁定行程对应刀片伸出长度5mm，一共设置6个锁定档位，使用者可根据实际裁切的材料厚度调整刀片伸出长度，比如裁切薄纸张、胶带类物料时，仅需伸出1-2个档位即可，避免刀片过度外露引发划伤风险；裁切厚纸板、薄塑料板材时，可将刀片伸出至3-4个档位，保证裁切深度足够，不会出现刀身卡滞的问题。刀身前端设置有金属材质的刀片导向槽，槽体内壁与刀片侧面的配合间隙控制在0.1mm以内，保证刀片伸缩过程中不会出现左右偏摆，裁切时刃口走线平直，不会出现裁切面毛边、走线偏移的问题。刀身尾部预留有可拆卸的端盖结构，当刀片前端刃口磨损后，可拆下尾盖将刀片向前推出，沿刀片上的预制折断线掰掉磨损段，或是直接更换整根新刀片，无需额外工具即可完成刀片更换操作，适配市面上通用的18mm宽度标准美工刀片，配件通用性强，无需定制专用刀片。刀身侧面设计有长条形镂空窗口，一方面可以减轻整体刀身重量，整刀重量控制在85g左右，长时间握持操作不易产生手部疲劳，另一方面也能直观观察内部刀片的剩余长度，提前做好刀片更换准备，避免使用过程中刀片耗尽影响作业效率。刀片锁定结构采用弹性金属卡扣，卡扣与刀片上的定位缺口配合锁紧力控制在15N左右，既可以保证裁切过程中刀片不会自行回缩，也能保证按压调节推钮时可以顺畅调整刀片伸出长度，不会出现调节卡滞的问题。从实际使用的适配性来看，这款刀具可以覆盖从0.1mm厚度的薄膜纸张到8mm厚度的硬纸板、3mm厚度的亚克力板材的裁切需求，刀身外壳采用增韧尼龙材质注塑成型，抗摔性能优异，从1.2m高度自由跌落至水泥地面不会出现壳体开裂的问题，适配车间、工地、办公、家用等多场景的使用需求。
