变径中凹型圆柱螺旋压缩弹簧结构设计

项目分类:3D模型 发布时间:2021-10-07 ID:296545
  • 变径中凹型圆柱螺旋压缩弹簧结构设计
  • 变径中凹型圆柱螺旋压缩弹簧结构设计
  • 变径中凹型圆柱螺旋压缩弹簧结构设计
  • 变径中凹型圆柱螺旋压缩弹簧结构设计

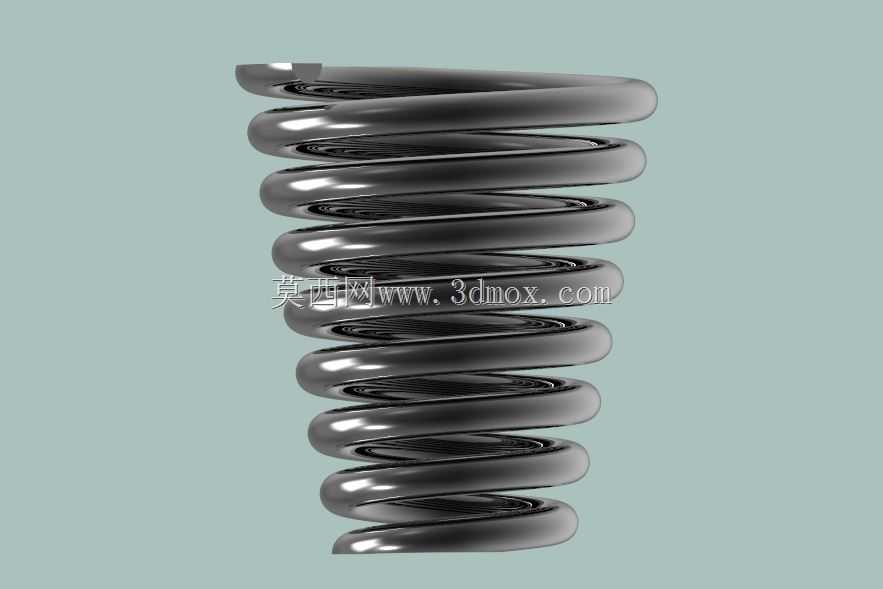

这款变径螺旋压缩弹簧,在常规圆柱螺旋弹簧的基础上做了中径渐变设计,中间段簧圈直径小于两端,整体呈现两端大、中间收窄的轮廓,和普通等径圆柱弹簧的受力特性有明显区别。在实际设备应用场景里,这类弹簧常被用在安装空间存在径向限位、同时需要非线性刚度特性的部位,比如部分小型冲压设备的卸料机构、自动化产线的缓冲挡停组件、特种阀门的启闭复位结构,还有部分对安装径向尺寸有阶梯限制的工装夹具内部,能在有限的安装边界里实现更贴合工况的弹力输出。

从设计思路来看,这类变径弹簧的建模核心在于螺旋线的参数化控制,需要先根据安装空间的径向边界确定两端最大外径、中间段最小外径的数值,再结合工作行程要求确定有效圈数、总圈数,以及两端并紧磨平的支撑圈长度。和等径弹簧不同的是,变径段的螺旋升角需要随簧圈直径变化做平滑过渡,避免出现圈与圈之间的间隙突变,防止压缩过程中相邻簧圈发生提前接触剐蹭,影响弹力输出的线性区间。建模时需要先绘制三段衔接的螺旋线,两端等径段的螺旋线参数保持一致,中间变径段通过轮廓引导线控制直径的渐变速率,再沿螺旋线路径扫描圆形簧丝截面,最后对两端支撑圈做并紧、端面磨平的处理,保证安装时端面和配合基座的贴合度,避免工作时出现偏载侧弯。

从安装边界来看,这类弹簧的两端外径是安装时的最大径向尺寸,设计时需要给配合的安装孔预留0.5到1毫米的径向间隙,防止弹簧压缩时直径胀大卡滞;中间收窄段的最小直径要避开内部穿过的芯轴,预留足够的间隙避免工作时簧圈和芯轴摩擦磨损。轴向尺寸方面,自由状态下的总长度要结合预压量、工作行程、压缩并紧长度来确定,预压量通常取总变形量的10%到15%,避免设备运行时弹簧出现松动异响,同时要保证最大工作载荷下弹簧不会被压并,预留足够的变形余量防止簧丝产生塑性变形。

从功能特性来说,这种中凹变径弹簧的刚度不是固定值,压缩初期只有两端大直径簧圈参与变形,刚度相对较小,随着压缩量增加,中间小直径簧圈逐渐参与承载,刚度会逐步提升,这种渐进式的刚度特性很适合用在需要先软后硬缓冲效果的部位,比如设备的启停缓冲位置,既能在接触初期提供柔和的缓冲力,又能在行程末端提供足够的支撑力,避免刚性冲击。和等径弹簧相比,在相同的安装长度下,变径设计能获得更大的变形行程,同时减少压缩并紧时的整体高度,适合轴向安装空间受限的场景。簧丝的截面采用标准圆形截面,受力均匀,加工工艺成熟,量产时可以通过数控卷簧机一次卷制成型,再经过淬火回火、表面喷丸处理提升疲劳强度,表面可以根据使用环境做发黑、镀锌或者电泳处理,适配不同的防腐要求。
