异形开口锁紧爪形紧固连接件结构

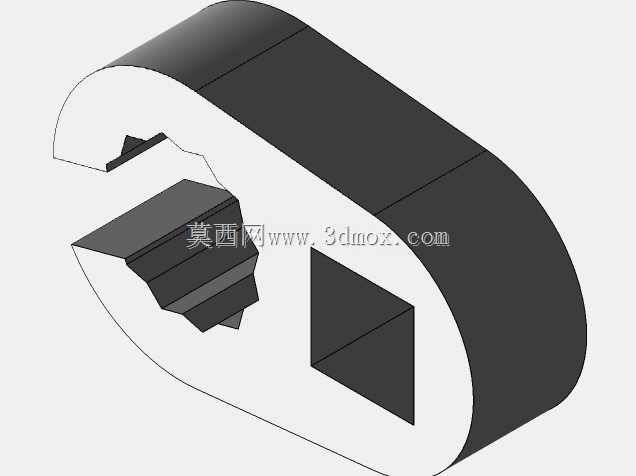

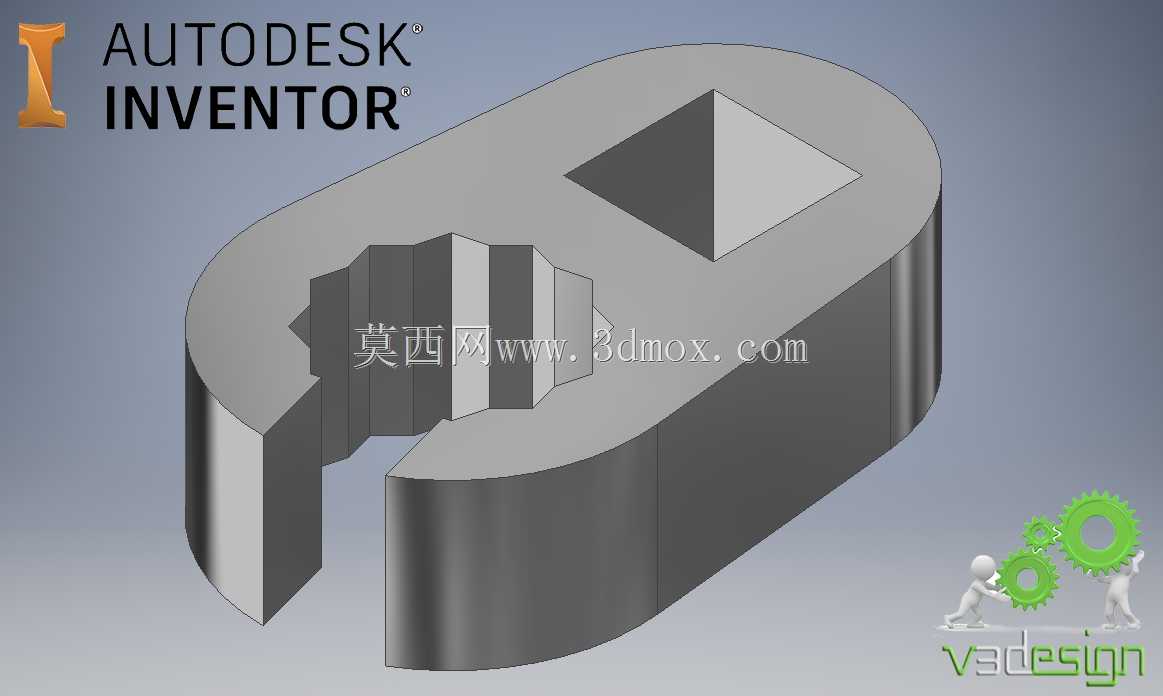

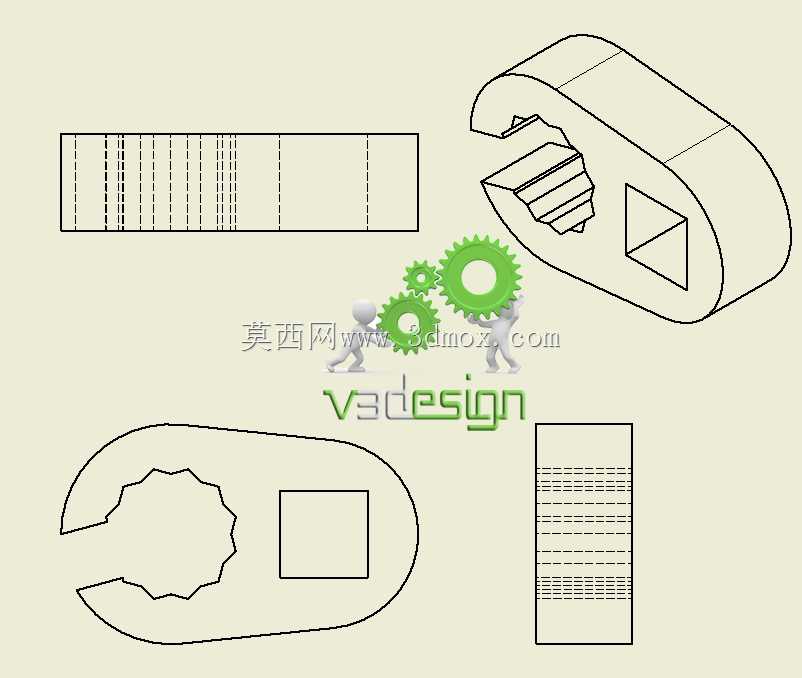

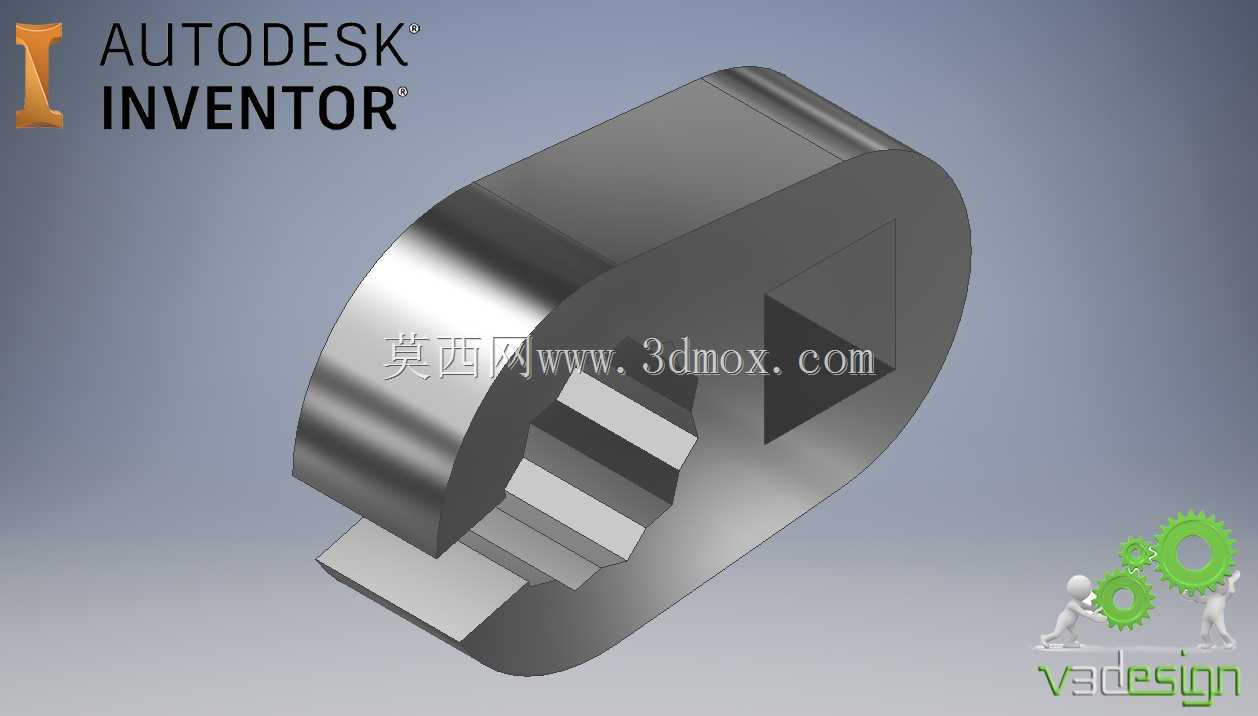

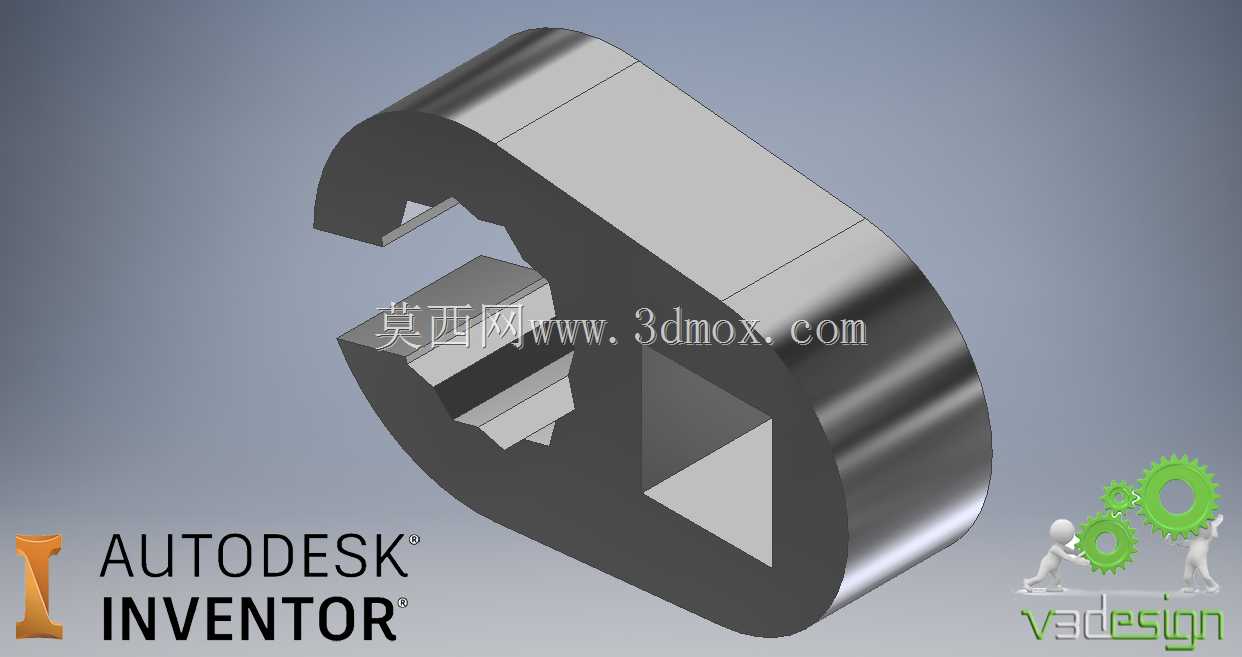

这类带异形开口的爪形紧固结构，常被用在需要频繁拆装、快速锁紧的工装夹具、工位治具以及小型设备的快换结构上，和常规六角、圆螺母的旋合锁紧逻辑不同，它不需要整圈旋转进给，只需要小角度转动就能卡入对应卡槽完成锁紧，在需要缩短换型时间的生产线工位上，能大幅降低操作耗时。从结构设计逻辑来看，该零件采用半环形主体搭配内侧多组卡爪的结构，主体外侧做了圆弧过渡处理，没有尖锐棱角，避免安装操作时划伤操作人员，内侧的卡爪齿形做了等距分布，每个卡爪的啮合面都做了微小的倾角处理，卡入对应配合件的卡槽后，能在受轴向拉力时产生自锁效应，不会因为设备运行的振动出现松脱。设计时首先要匹配对应配合轴件的卡槽尺寸，主体的内圆弧直径需要和配合件的安装轴径保持小间隙配合，间隙控制在0.1到0.2毫米之间，既保证安装时能顺利卡入，又不会因为间隙过大导致锁紧后出现径向窜动。卡爪的厚度需要根据实际承受的锁紧力计算，常规工况下单爪厚度不小于3毫米时，能承受不小于500牛的轴向锁紧力，满足大部分轻型工装的使用需求。零件的安装边界需要注意，因为是开口式结构，安装时不需要从轴端穿入，可以直接从轴的径向卡入安装位置，这就给后期维护更换带来了极大便利，不用拆卸轴端已安装的其他零部件，就能完成该紧固件的更换。在实际使用场景中，这类结构还常被用在摄影器材的快装组件、自行车快拆结构的衍生设计、小型检测设备的试样固定结构上，相比传统的螺纹锁紧结构，它的操作步骤更少，对操作人员的工具要求更低，不需要配套扳手就能完成手动锁紧。建模时需要注意卡爪啮合面的角度一致性，若各卡爪的倾角存在偏差，会导致锁紧时只有个别卡爪受力，长时间使用后容易出现卡爪断裂、锁紧失效的问题，主体的外侧圆弧面可以做滚花或者增加小的扳动缺口，方便手动操作时施加转动力矩，不需要额外配套操作工具。另外该结构的开口宽度需要根据卡入时的变形量做预留，保证径向卡入时开口处的弹性变形在材料许用应力范围内，不会因为安装时的扩张导致零件出现裂纹，通常选用中碳钢做表面发黑处理，或者采用不锈钢材质加工，就能满足常规工况下的强度和防锈需求。
