杯装内置螺旋冷却饮品容器结构设计

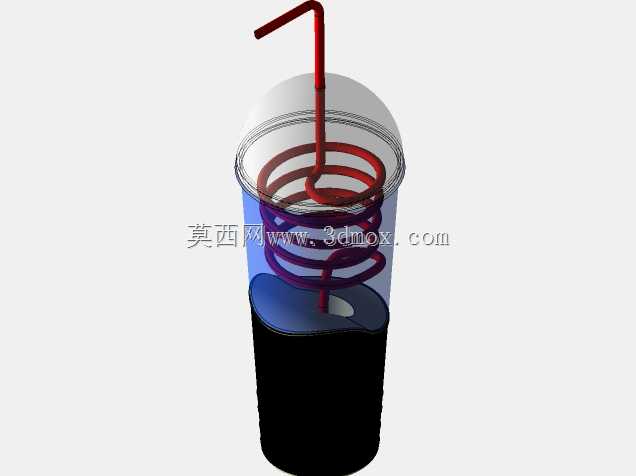

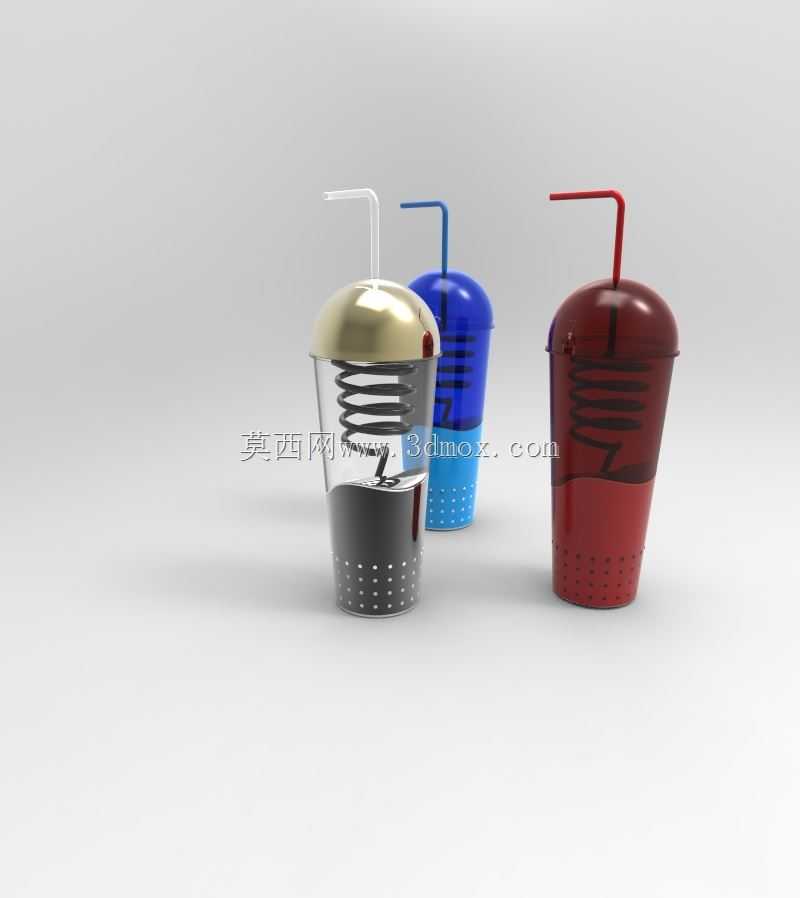

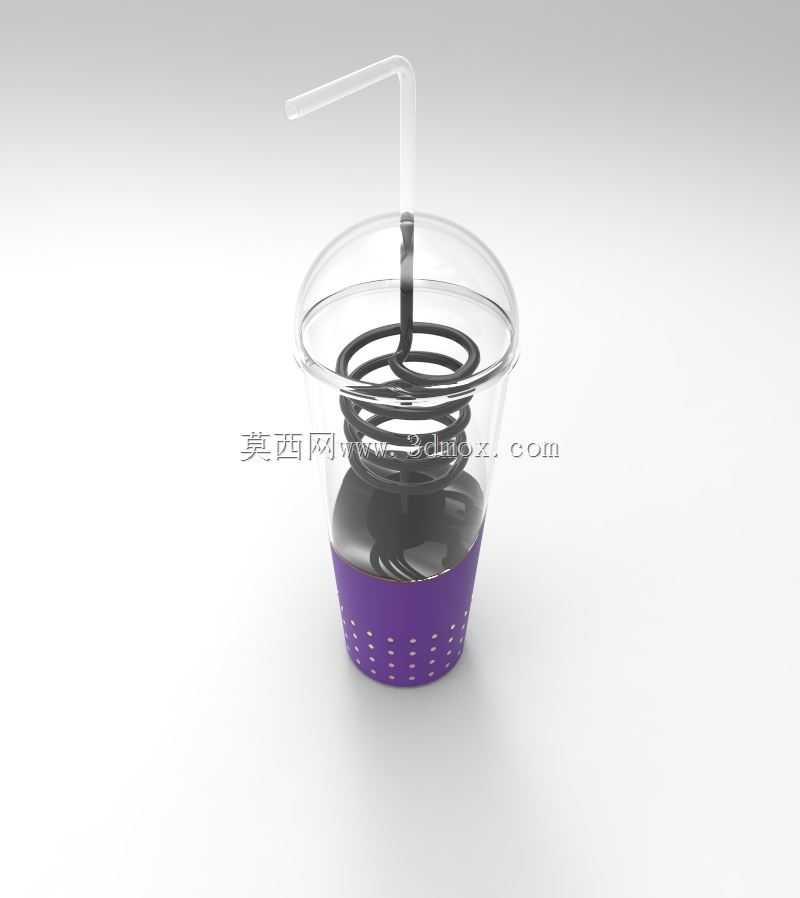

这款内置螺旋流道的杯装冷却容器，主要面向现制冷饮外带、户外便携饮品保冷场景使用，区别于传统靠冰块融化降温的冷饮杯，它依靠内置的螺旋换热结构实现饮品持续降温，不会因为冰块融化稀释饮品口感，在连锁茶饮门店、户外露营饮品携带、车载饮品保冷等场景都有明确的使用需求。从结构设计逻辑来看，整体采用透明杯身搭配下部隔热握持套的组合，杯身采用食品级透明材质，方便观察内部饮品余量，下部紫色握持区做了点阵式防滑纹理，同时做了隔热层结构，避免杯身低温导致外壁凝露打湿手部，也能减少外界热量通过杯壁传入内部，降低冷量损耗。内置的螺旋冷却流道采用食品级安全材质，盘旋布置在杯身内部中轴区域，上端直接连通弯折吸管，吸管穿过配套的透明杯盖预留孔位，杯盖和杯口采用卡扣式密封结构，配合密封胶圈实现防漏，即使杯身倾斜也不会出现饮品洒漏的问题，适配日常通勤携带、车载杯架放置的使用需求。设计过程中重点考虑了流道的换热效率，螺旋结构的螺距经过反复调整，既保证饮品流过螺旋通道时能和内置的冷却介质充分接触换热，又不会因为流道过窄导致吸饮阻力过大，影响正常饮用体验。杯身的整体外径适配常规车载杯架的安装尺寸，整体高度控制在常规外带杯的尺寸范围内，不会出现过高无法放入常规杯架的问题，杯盖的吸管孔位做了限位结构，吸管插入后不会出现晃动、脱落的情况，同时预留了微小的通气孔，保证吸饮时杯内外气压平衡，避免出现吸不上来的情况。下部的隔热握持套和杯身采用过盈配合装配，不需要额外粘接固定，装配工艺简单，也方便后续拆卸清洗，螺旋冷却组件和杯底采用可拆卸的密封连接结构，用户可以轻松拆分各个部件，对杯内、螺旋流道的缝隙进行彻底清洁，避免长期使用残留饮品污渍滋生细菌。从实际使用的角度出发，这款结构不需要额外添加冰块，只需要提前将螺旋冷却内芯放入冷藏环境预冷，之后装入常温饮品，就可以通过螺旋流道的持续换热让饮品保持低温状态，相比传统加冰的冷饮杯，能更长时间维持饮品的原本浓度和口感，适合对饮品口感有要求的场景使用，结构上没有复杂的运动部件，可靠性高，日常使用不容易出现故障，各个部件的装配公差都控制在合理范围内，既保证密封性能，又不会出现装配过紧难以拆分的问题。
