双链轮配套滚子链传动组件结构设计

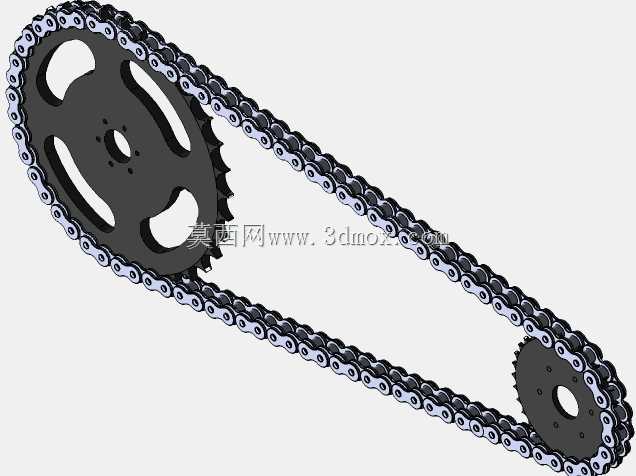

这套链传动组件在各类工业输送、动力传递场景中应用极广，从轻工生产线的物料输送，到重型农机的动力传输，再到机床辅机的进给机构，都能见到这类结构的身影。不同于齿轮传动对中心距的严格限制，链传动可适应两轴中心距较大的布置场景，同时能在高温、多尘、有油污的恶劣工况下保持稳定传动，不会像带传动那样出现打滑丢转的问题，平均传动比精度更有保障。设计这套组件时，首先要匹配传递功率与转速要求，确定链轮的齿数、节距、排数，大链轮采用多减重孔结构，既降低自身转动惯量，减少启停阶段的冲击载荷，也方便装配时的吊装与对位，轮齿部分经过齿形修形，啮合时能顺畅引导链节进入齿槽，降低啮合冲击与多边形效应带来的振动噪声。小链轮齿数相对更少，布置在传动的动力输入侧，能在相同传动比下缩小整体结构尺寸，中心安装孔预留了键槽与紧定螺钉位，可适配不同直径的输出轴，安装时需保证两链轮的共面度，避免链条出现偏磨、掉链的故障。配套的滚子链采用标准节距设计，链板做了等强度优化，销轴与滚子之间的间隙控制在合理范围，既保证铰接转动的灵活性，又不会因间隙过大产生传动冲击，链条张紧度的调整范围也在设计时做了预留，可通过调整两轴中心距或者加装张紧轮来补偿使用过程中的链节磨损伸长。从安装边界来看，大链轮的最大外径、两链轮的中心距范围、链条悬垂度的允许值都做了明确的尺寸约束，设计选型时可直接参考这些参数匹配安装空间，无需额外做结构干涉校验。轮齿的齿面硬度、链板的抗拉强度都匹配常规工业传动的载荷要求，可承受中等冲击载荷，日常维护仅需定期加注润滑脂、检查张紧度即可，维护成本远低于同功率等级的其他传动形式。在布局设计上，两链轮的中心连线尽量避免垂直布置，防止下方链条松边垂度过大时出现啮合不良，水平或倾斜布置时松边设置在下方，能减少链条运转过程中的抖动。
