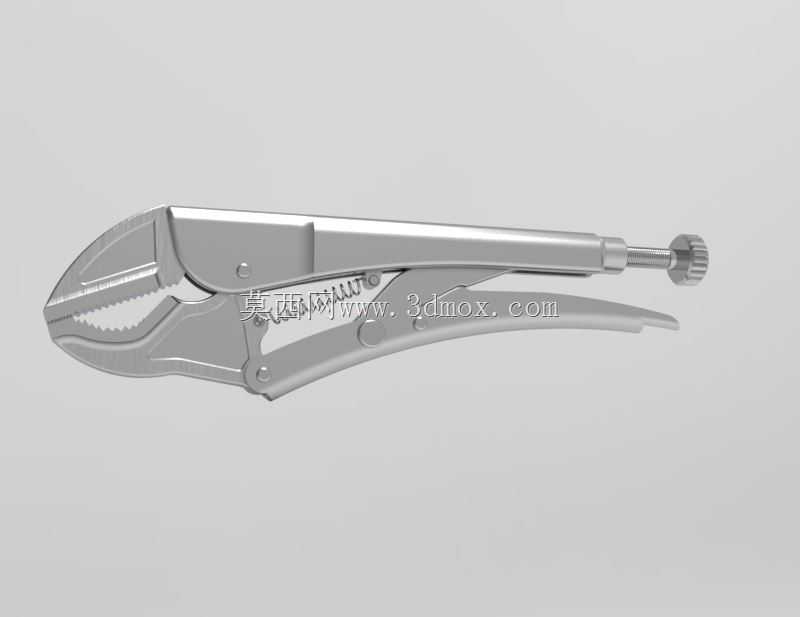

工业级大力夹钳结构设计三维数模

这款夹钳的结构设计围绕大夹持力自锁特性展开，核心的肘节锁紧机构是整个产品的功能核心，当钳口咬合工件后，手柄处的连杆机构会越过力学死点，实现无需持续施加外力即可保持夹持状态的特性，在钣金焊接工位、管件临时固定、设备拆装维修场景中，能解放操作人员的双手，避免长时间持握工具带来的疲劳，也能在需要持续施加夹持力的工序中保持稳定的压力输出，不会因为手部施力波动导致工件移位。钳口部分采用了齿形咬合结构，不同区域的齿形角度和深度做了差异化设计，靠近钳口转轴的位置齿深更大、咬合角度更陡，适合夹持硬度较高的金属型材、圆钢等工件，能提供足够的咬合力防止工件滑脱；钳口前段的齿形相对平缓，适合夹持薄壁管件、钣金件，避免齿痕过深破坏工件表面。钳身主体采用冲压成型的钢板结构，两个钳臂通过销轴铰接，铰接位置的配合间隙经过严格控制，既保证开合动作顺畅无卡滞，又不会因为间隙过大导致夹持时出现晃量，影响夹持精度。尾部的调节螺杆是用来调整钳口开合范围的核心部件，螺杆端部带有滚花旋钮，无需借助额外工具即可手动旋转调节，适配不同厚度的工件夹持需求，螺杆与活动钳臂的连接位置采用了球面配合结构，在夹持存在一定角度偏差的工件时，能自动适配贴合，保证钳口与工件表面充分接触，避免局部应力集中导致工件变形或者钳口磨损。手柄部分的轮廓按照人手握持的力学特性做了弧度优化，边缘做了圆角钝化处理，长时间握持施力时不会硌手，手柄内侧设置的复位弹簧能在松开锁紧机构后自动将钳口弹开，方便快速取放工件，提升操作效率。从安装适配的角度来看，这款夹钳属于手动便携工具，无需额外固定安装，整体外形尺寸适配常规工具箱的收纳格，钳身最大开合行程可覆盖日常维修、加工场景中绝大多数工件的夹持厚度需求，钳口的咬合深度能满足常规型材、管件的夹持边界要求，在狭小空间作业时，整体结构的外轮廓没有突出的尖锐棱角，能减少操作时的磕碰风险。在实际产线应用中，这类夹钳除了常规的工件夹持功能，还常被用作临时工装的快速压紧部件，在小批量零件的焊接、打磨工序中，配合简易工作台就能实现快速装夹，不需要制作复杂的专用夹具，能大幅降低小批量生产的工装准备成本，夹持力的大小可以通过尾部的调节螺杆进行微调，针对不同材质的工件调整合适的夹持压力，避免薄壁件被夹变形，也能保证硬质工件夹持时不会松脱。整个结构的运动仿真过程中，各铰接点的运动轨迹无干涉，锁紧机构的死点位置设置合理，既保证锁紧后不会因为外力震动自行松脱，又能在需要松开时通过扳动手柄轻松解锁，不会出现锁死无法打开的情况。
