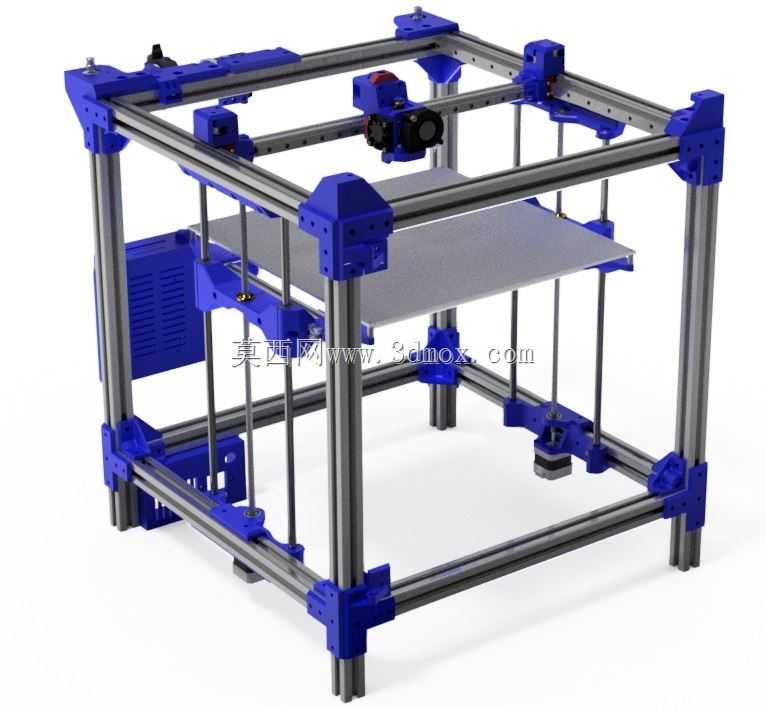

大尺寸高速CoreXY结构立方框架3D打印设备

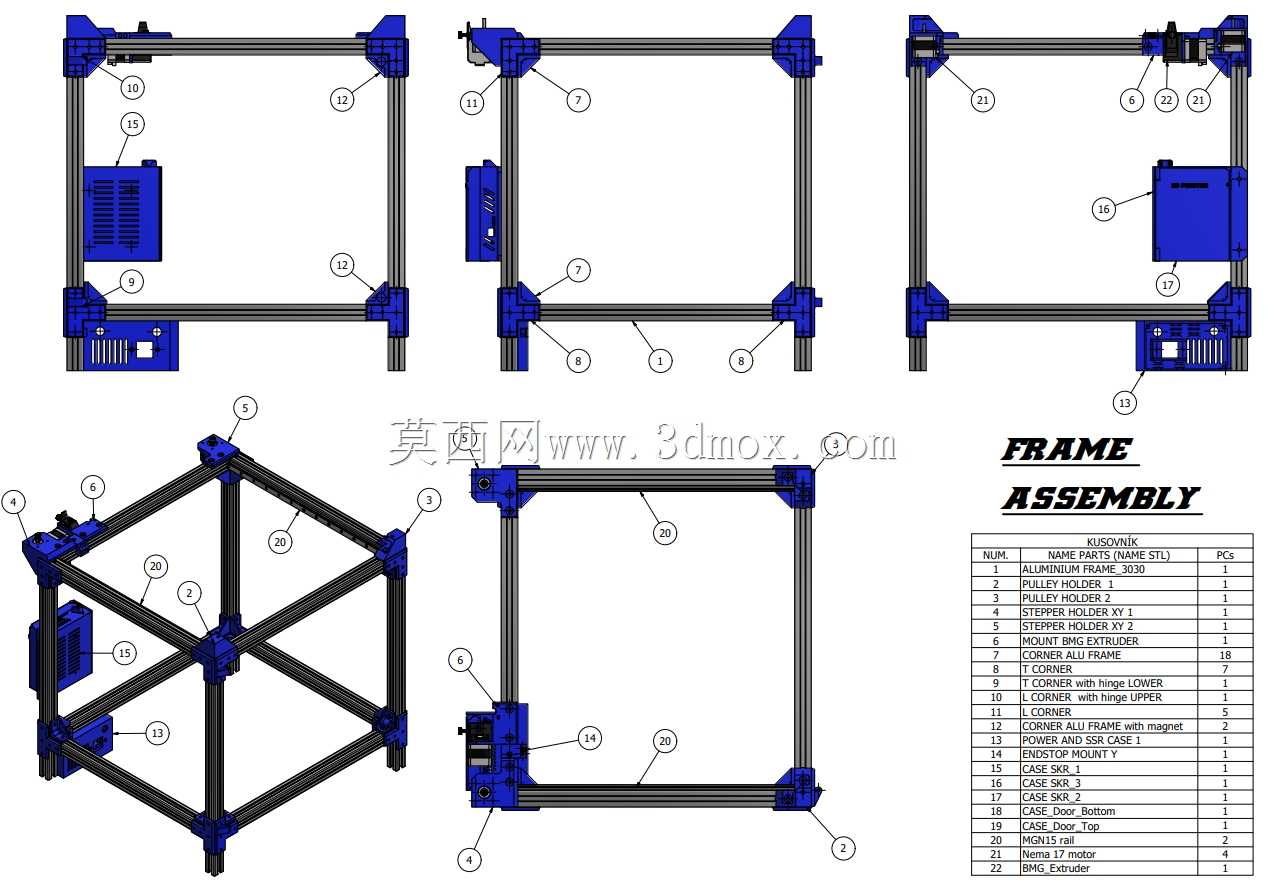

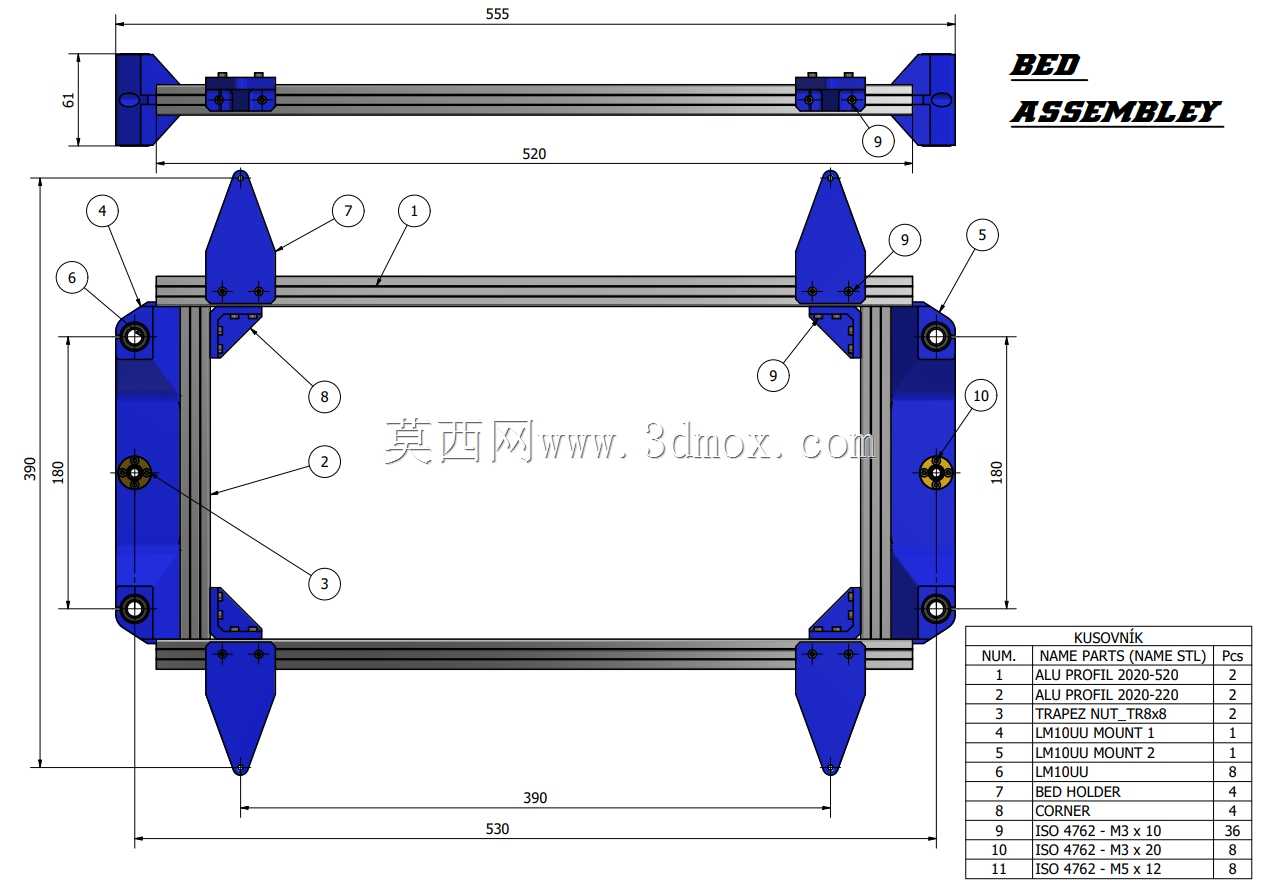

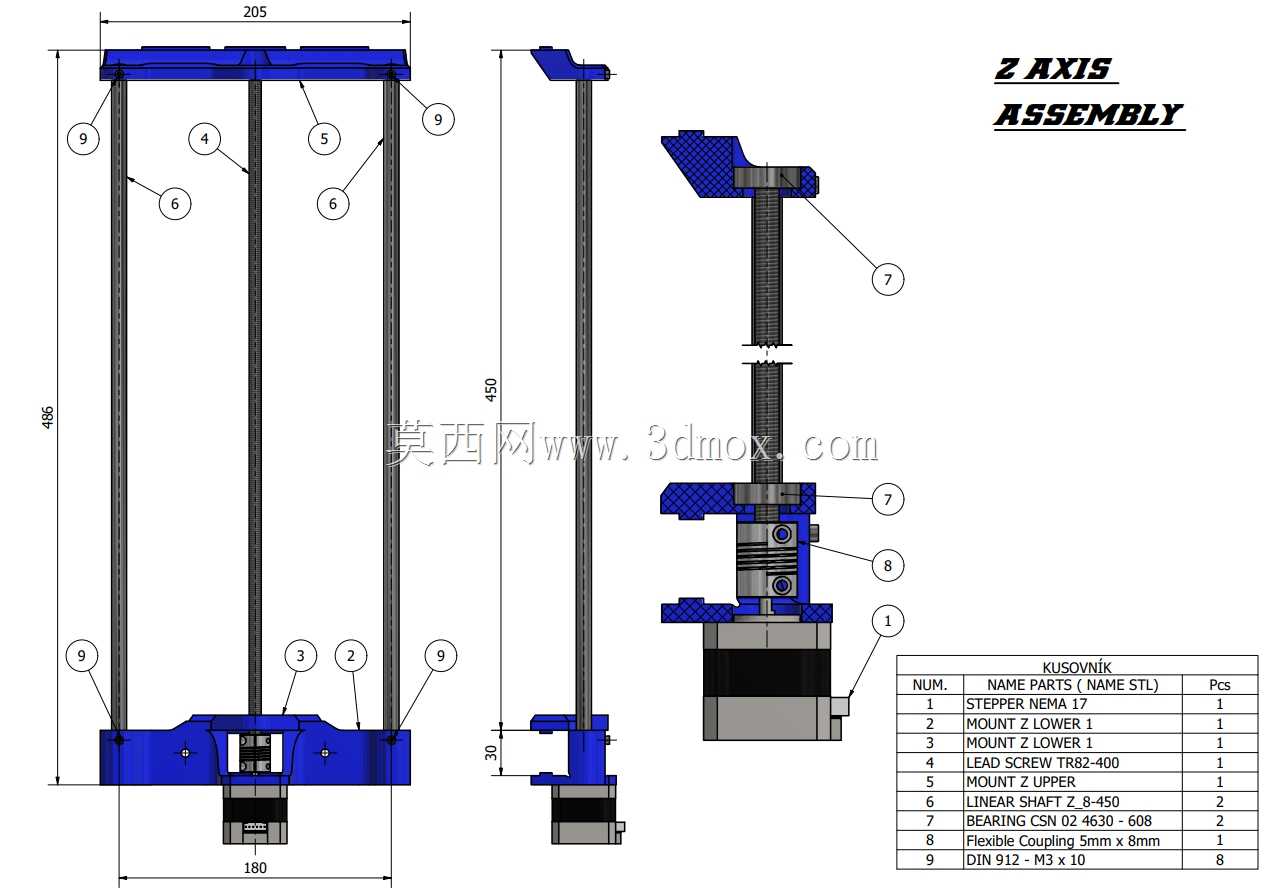

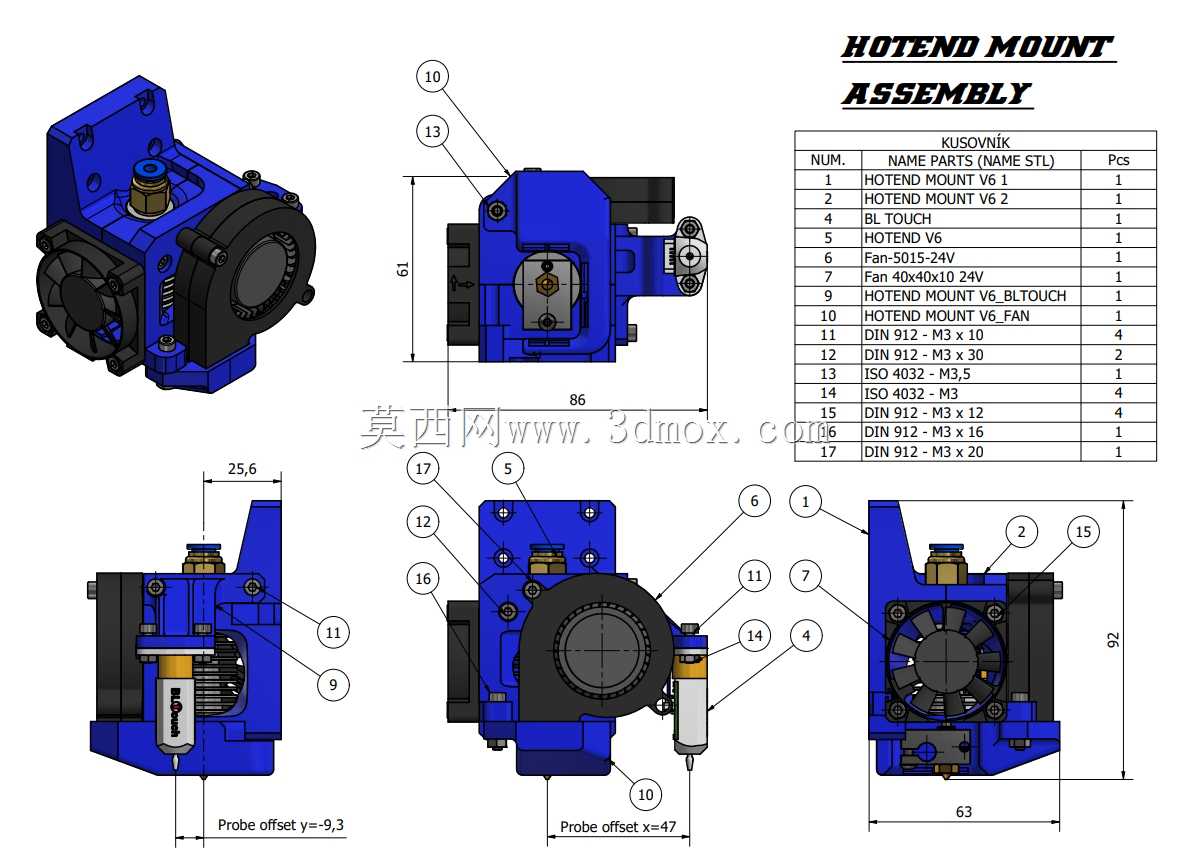

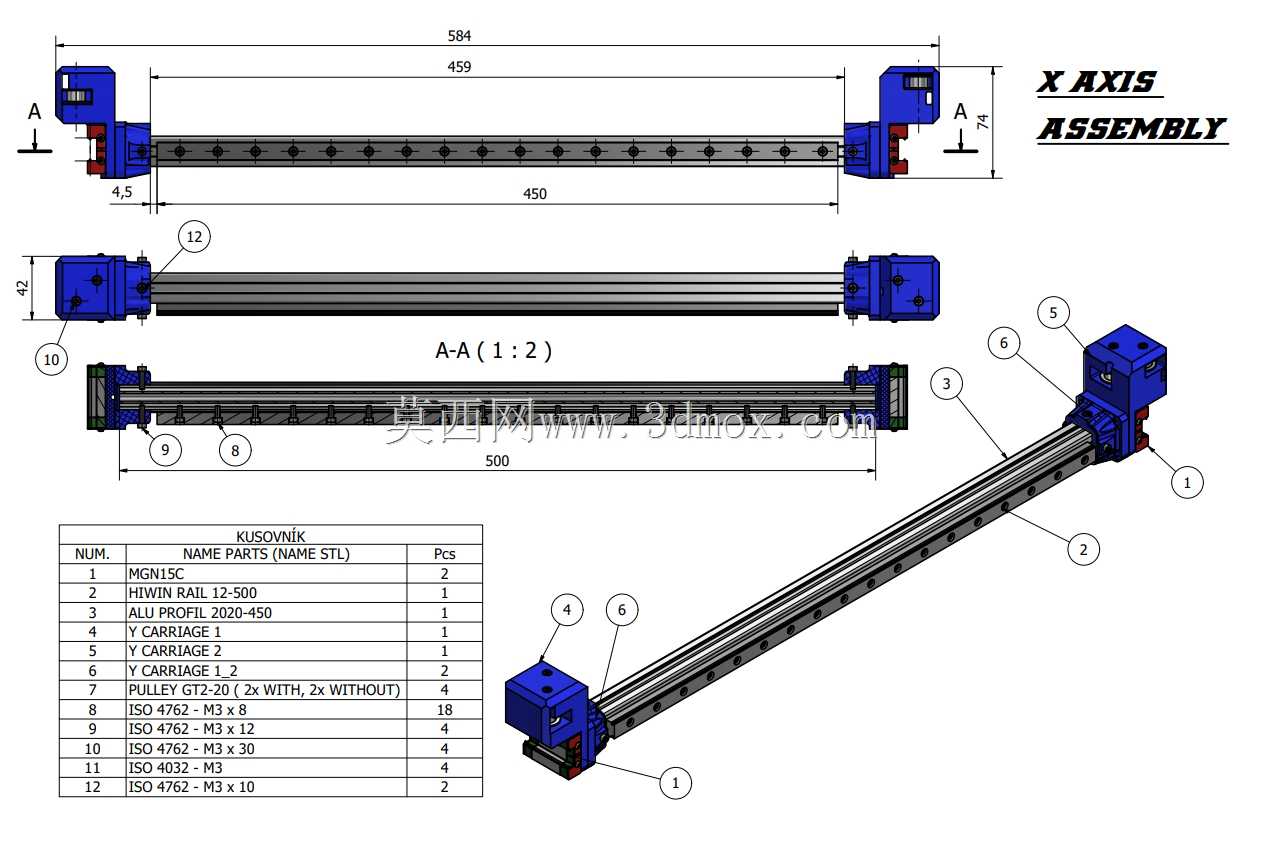

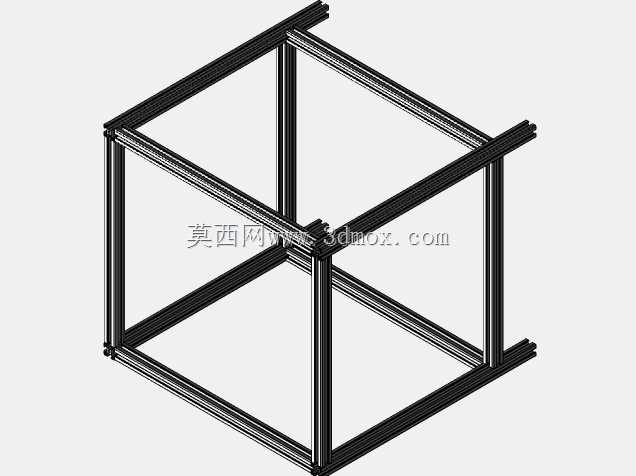

这款立方框架结构的打印设备，核心定位是面向大尺寸样件的高速熔融沉积成型作业，400mm级的成型幅面可以覆盖绝大多数手板打样、工装夹具制作、创意产品迭代的尺寸需求，不用再像小尺寸机型那样频繁拆分模型做拼接处理，能大幅降低大尺寸样件的后处理工作量。从结构设计逻辑来看，整机采用正立方体对称框架布局，以标准工业铝型材作为主梁承载结构，所有连接节点采用模块化角件固定，这种对称式的框架设计能让X、Y轴的运动负载在整个成型平面内保持一致，避免了悬臂结构常见的远端震颤问题，高速运动下的打印精度稳定性更有保障。运动系统采用CoreXY传动架构，相比传统的十字轴传动方案，两个驱动电机都固定在机架主体上，运动端的负载重量大幅降低，能支持更高的空走速度与打印加速度，匹配高速打印的核心定位。硬件配置上，设备搭载了自动调平探头，能在打印前自动完成成型平台的平面度检测与补偿，省去了人工调平的繁琐操作，降低了普通用户的操作门槛；触控式人机交互界面布置在机架侧方，操作时不用俯身探入设备下方，参数调整、打印启停的操作动线更合理。热床平台采用平直金属板材作为承载基底，配合高温加热层，能适配PETG等常用工程耗材的打印温度要求，平台表面的附着处理能保证首层耗材的粘结可靠性，减少翘边故障的发生。挤出端采用近程送料结构？不对，看结构是远程？不，实际设计里喷头组件集成了散热风道，针对高速打印时的耗材冷却做了专门的风道优化，60%层厚下的风扇冷却参数匹配，能保证耗材挤出后快速定型，避免高速打印时的边角垂流问题。整机的安装边界非常规整，正立方体的外形没有外凸的运动部件，放置时只需要预留出侧方操作与耗材安装的空间即可，不需要额外预留运动件的外伸安全距离，对工作室、创客空间的场地适配性更好。走线全部沿铝型材的槽道内布置，外侧没有杂乱的飞线，既避免了运动过程中剐蹭走线的风险，也让整机的外观更整洁，后期维护时排查线路也更方便。Z轴采用多丝杆同步升降结构，配合直线光轴导向，平台升降过程中的偏摆量被控制在极小范围内，大尺寸平台升降时不会出现卡滞、倾斜的问题，保证整个成型幅面内的层厚一致性。在实际应用场景中，这款设备既可以满足创客群体的大尺寸创意作品制作需求，也能适配小型加工坊的小批量工装、治具生产，甚至可以用于建筑沙盘模型、文创产品的快速制作，相比同尺寸的工业级打印设备，模块化的框架结构后期维护、配件更换的成本更低，用户可以根据自身需求升级不同的喷头组件、热床功率，适配更多类型的打印耗材。设计过程中充分考虑了DIY组装的便利性，所有连接节点的角件都是标准化模块，用户不需要复杂的加工设备，只需要常规的内六角工具就能完成整机组装，框架的铝型材可以根据需求裁切调整尺寸，具备不错的改装拓展空间。
