适配MEC粉末衬套的3D打印收纳托盘结构

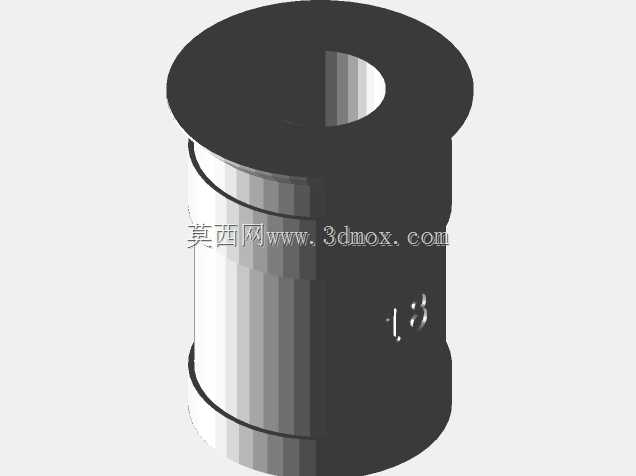

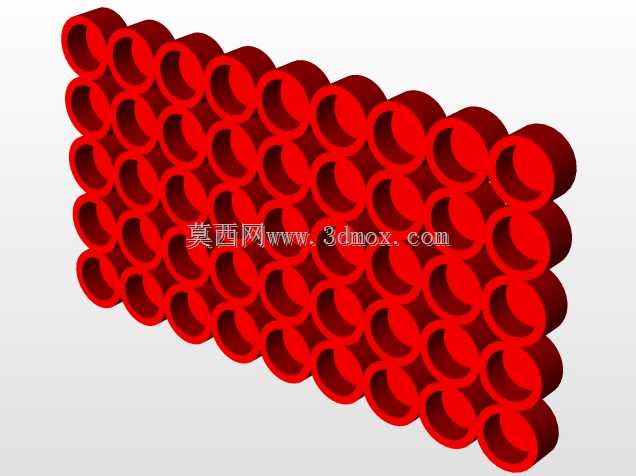

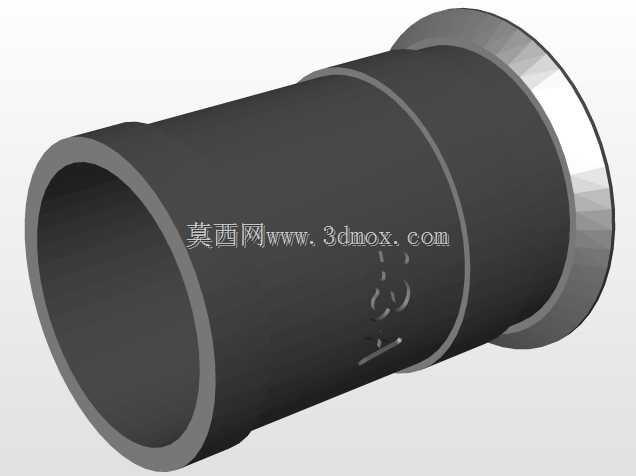

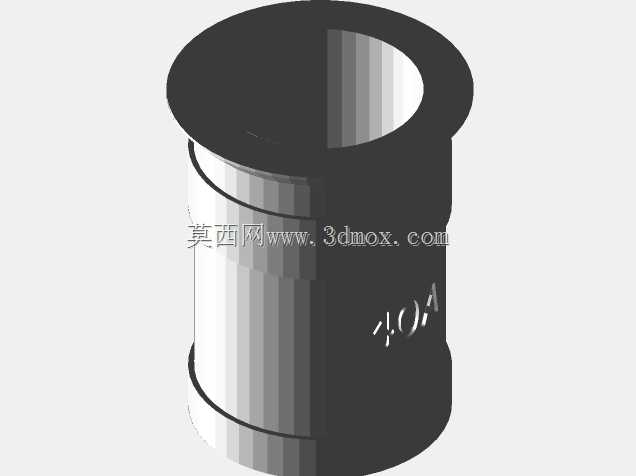

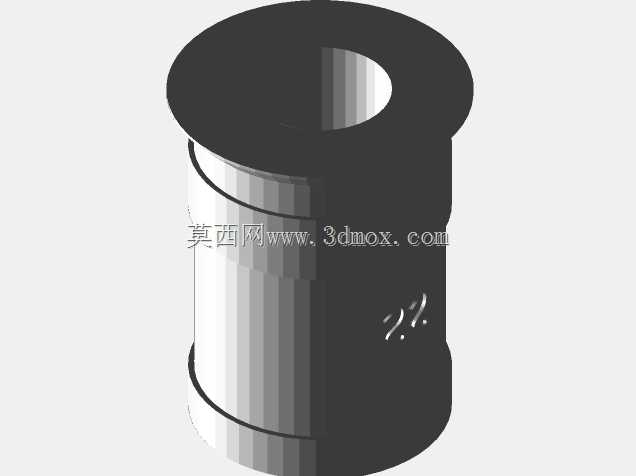

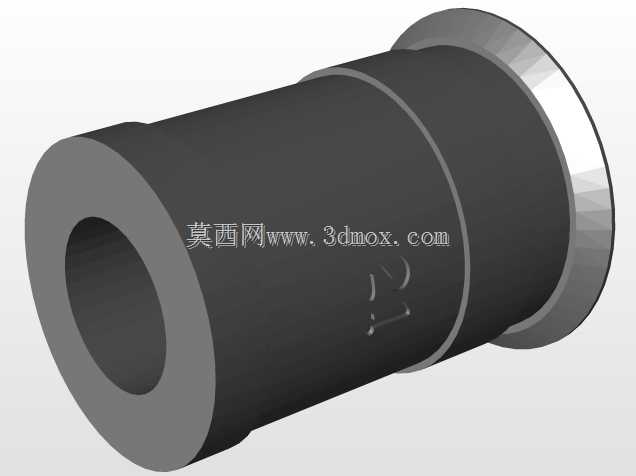

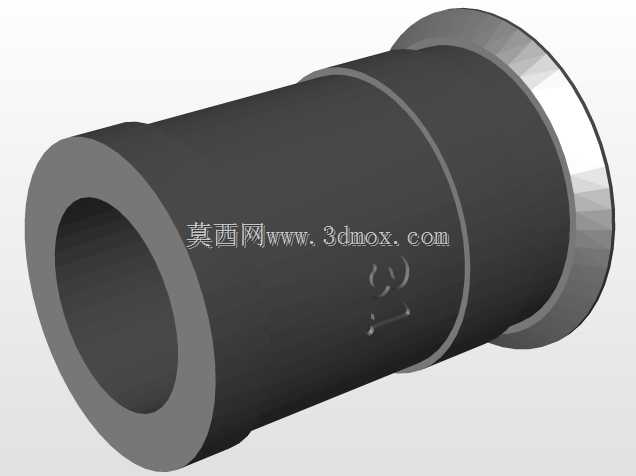

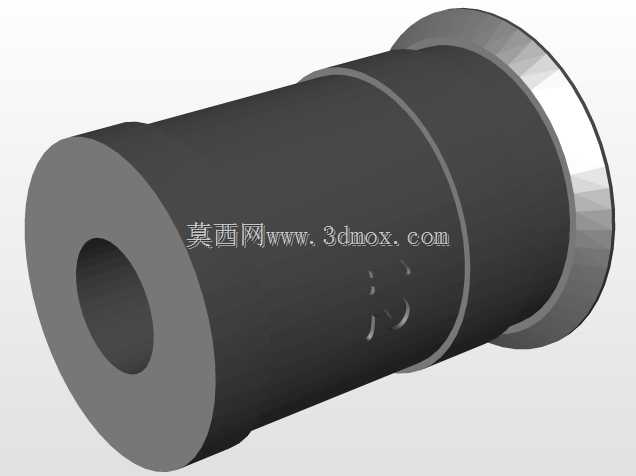

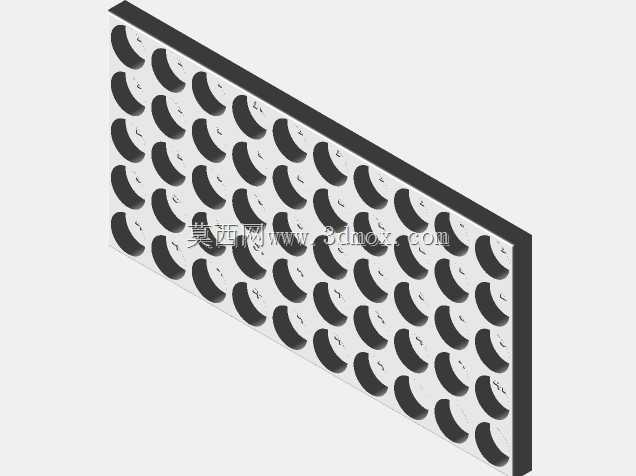

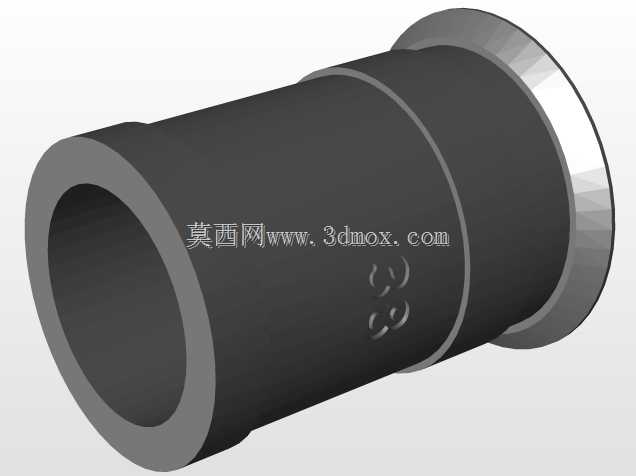

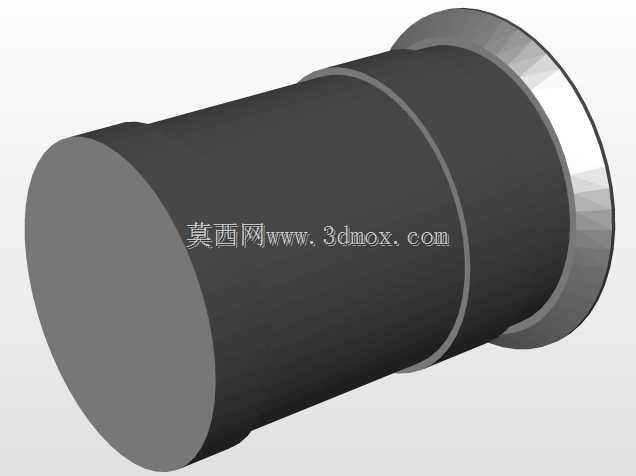

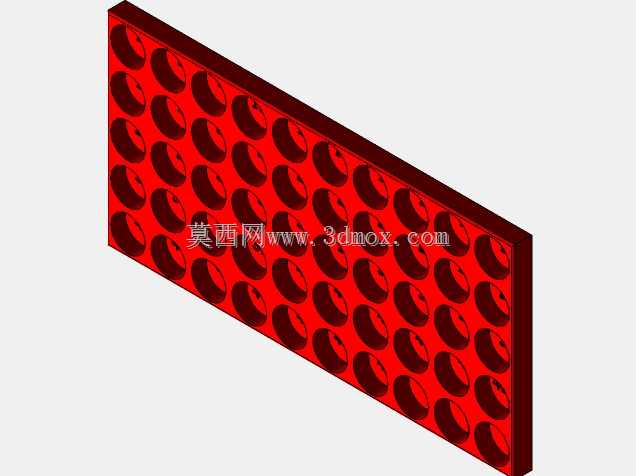

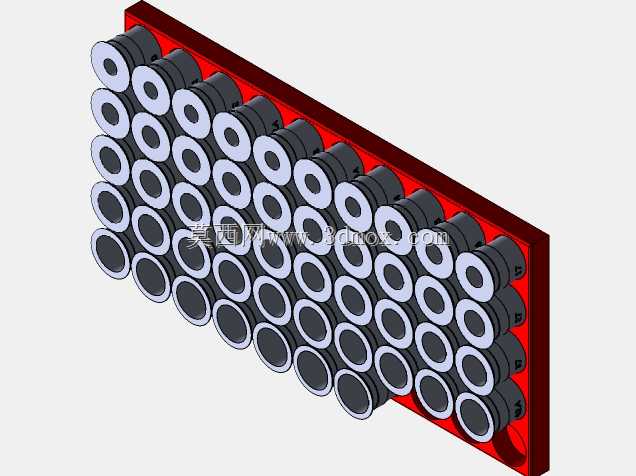

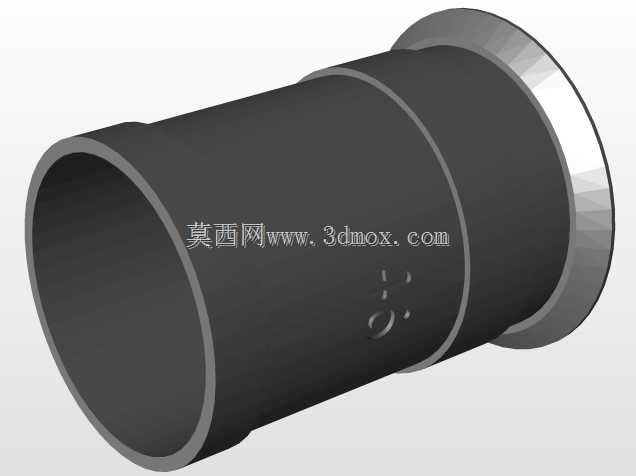

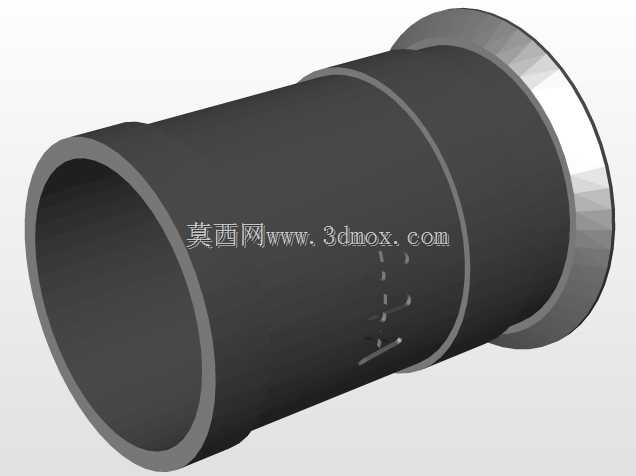

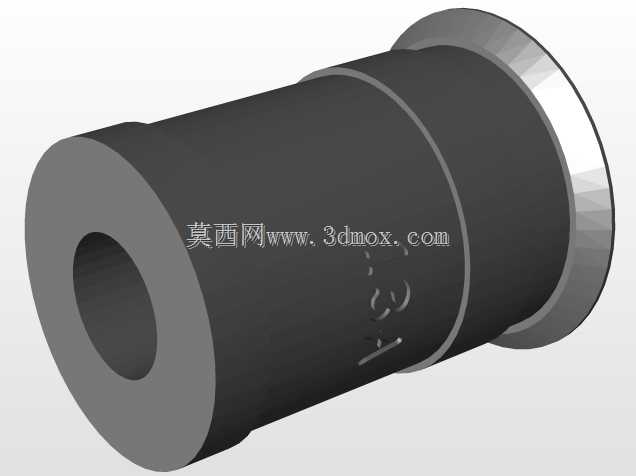

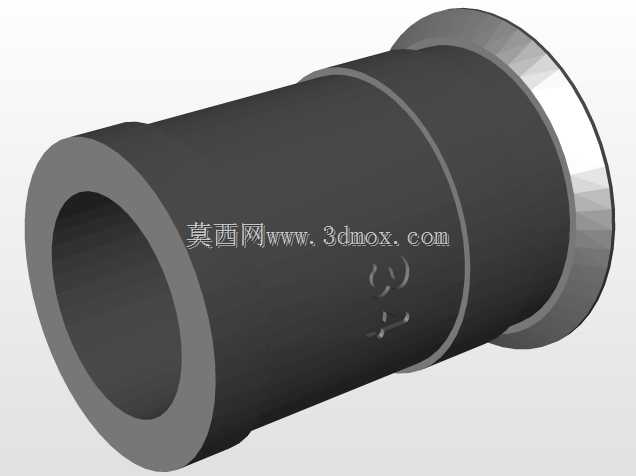

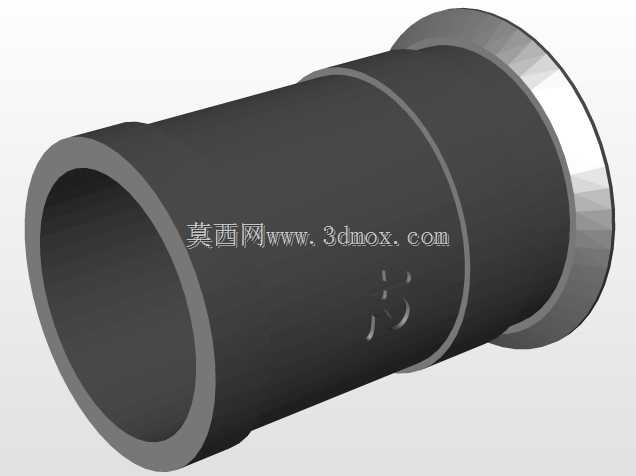

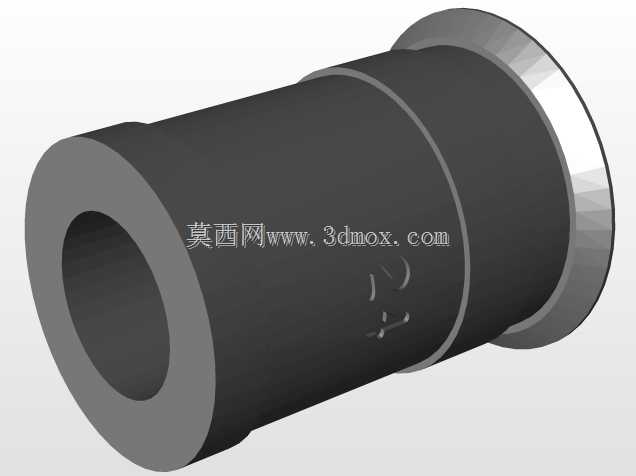

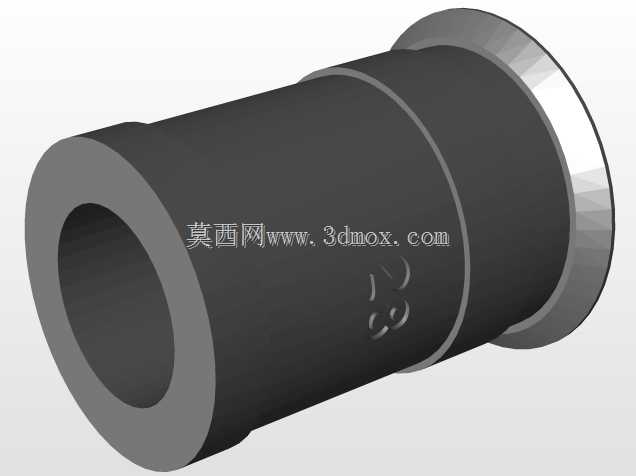

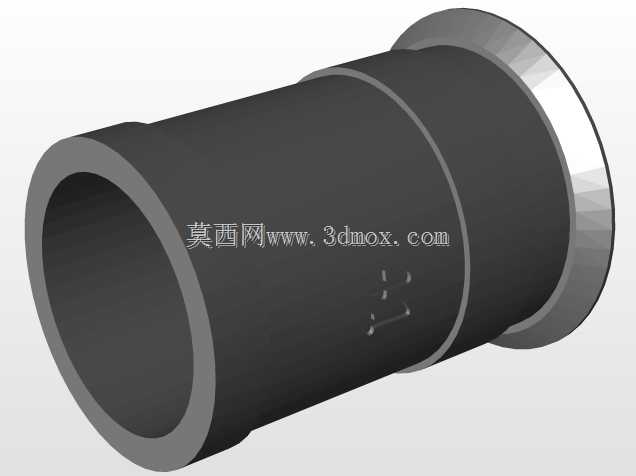

在粉末冶金衬套的批量生产、后处理及周转环节，零散放置的衬套极易出现磕碰划伤、混料、遗失的问题，尤其是MEC系列粉末衬套，作为具备自润滑特性的易损配件，其内外径的尺寸精度、端面平整度直接影响后续装配的同轴度与使用寿命，传统的通用周转盒无法实现单套定位，转运过程中衬套相互摩擦会破坏粉末烧结形成的表层孔隙结构，导致储油性能下降。这套收纳托盘的设计，完全围绕MEC粉末衬套的外形轮廓做定位适配，每一个放置位的内径都根据衬套的外圆尺寸做了0.2mm的间隙预留，既方便人工取放，也能避免衬套在托盘内出现径向窜动，托盘整体采用斜置排布的阵列结构，单排衬套的放置角度与托盘侧边形成固定倾角，取件时手指可以直接捏住衬套外露的端面，不需要抠取衬套与定位孔的缝隙，大幅提升批量取放的效率。从安装边界来看，托盘的侧边设置了加厚的挡边结构，挡边高度比衬套的轴向高度高出3mm，多层托盘堆叠时，上层托盘的底部可以完全嵌入下层托盘的挡边内侧，不会出现滑移塌垛的问题，适配车间常用的周转车层板尺寸，不需要额外定制转运载具。设计过程中特意将定位孔的深度设置为衬套轴向长度的三分之二，既保证定位的稳定性，也能让衬套的上端面露出足够的高度，方便视觉检测环节快速排查衬套的端面缺陷、烧结缺料等问题，不需要逐个将衬套从孔内取出检查。托盘的整体壁厚做了均匀化处理，所有转角位置都设置了R2的圆角过渡，避免3D打印过程中出现应力集中导致的翘曲变形，不管是采用PLA、PETG还是光敏树脂材料打印，都能保证成型后的平面度，不会出现定位孔歪斜导致衬套无法放入的问题。除了衬套定位的主体结构，托盘的侧边还预留了标识粘贴的平面区域，可以直接打印或粘贴衬套的型号、批次信息，避免不同规格的衬套混放，适配粉末冶金零件生产车间的工序周转、成品存放、装配线旁供料等多个场景，替代传统的纸质包装盒、通用塑料周转盒，减少衬套在流转过程中的损耗，也能让工位的物料摆放更加规整，提升装配环节的取件效率，减少找料的无效工时。
