20吨级桥式起重机行走车轮三维设计

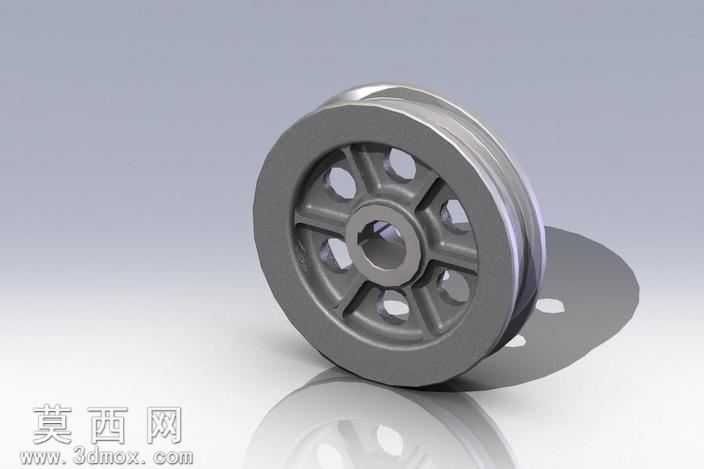

本模型为20吨额定载荷桥式起重机配套行走车轮，采用SolidWorks完成全参数化三维建模，建模过程严格遵循起重机车轮设计规范，以轮体实际工作受力逻辑为核心搭建特征结构。首先完成轮体基准轴与基准面的搭建，依次绘制轮缘、踏面、辐板、轮毂的截面草图，通过旋转凸台特征生成轮体基础胚体，针对踏面与轮缘的过渡区域做圆角特征处理，避免应力集中问题。辐板部分采用六辐条带减重孔的结构设计，在草图阶段精准绘制六个均匀分布的辐条轮廓与圆形减重孔，通过拉伸切除生成减重结构，既保证轮体径向承载强度，又有效降低轮体自重，减少起重机行走机构的转动惯量。轮毂部分根据配套轮轴的装配尺寸设计中心轴孔，轴孔内壁预留键槽特征，满足与传动轴的周向固定装配需求，轮毂与辐板的连接区域做加厚过渡处理，匹配重载工况下的受力传递路径。材质配置阶段，为轮体赋予铸钢材质属性，调整材质的漫反射、粗糙度与金属度参数，还原铸钢件经机加工后的表面质感，踏面区域做轻微的高光处理，模拟实际使用中踏面经滚动摩擦后的光滑表面效果。渲染阶段搭建影棚式展示环境，添加地面反射平面，调整主光源与辅助光源的角度与强度，在轮体下方投射出柔和的阴影，清晰呈现轮体的立体轮廓与各部分结构细节，同时添加环境反射贴图，让金属材质的表现更具真实感。设计过程中重点考量车轮的承载性能与运行稳定性，踏面轮廓匹配起重机轨道的截面形状，轮缘高度符合安全运行要求，避免行走过程中出现脱轨风险，辐板的减重孔位置经过受力校核，确保在20吨额定载荷下轮体各部分应力分布均匀，不会出现局部应力过大导致的结构失效问题，整体模型特征完整，装配基准清晰，可直接用于行走机构的虚拟装配、干涉检查以及工程图的导出生产。
