工业卷扬绞车设备三维结构设计

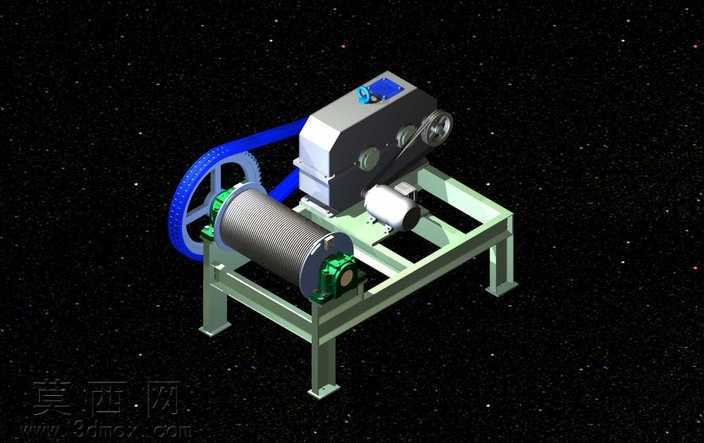

本作品为工业卷扬绞车的三维参数化设计模型，整体采用自底向上的建模思路完成全结构搭建，首先对核心功能部件进行独立建模，再通过装配约束完成整体组合，各部件间的配合关系完全符合实际机械装配的公差与运动逻辑。模型核心的卷筒部件采用圆柱基体建模，表面刻画了规整的绳槽纹理，用于引导钢丝绳有序缠绕，卷筒两端配置了带密封结构的轴承座，建模时还原了轴承端盖的固定孔位、密封槽细节，保证转动副的结构合理性。传动系统部分，模型还原了带传动与齿轮传动组合的减速结构，蓝色的大直径带轮做了轮辐减重、齿形细节刻画，与动力端的小带轮通过皮带形成一级减速，后续的齿轮传动组做了齿廓、键槽、轴肩定位的细节还原，传动链的布局紧凑，动力传递路径清晰，能够直观展示绞车的减速增扭原理。动力单元部分，还原了驱动电机的安装结构，电机通过安装座固定在机架上，接线盒、散热筋等外观细节均做了建模处理，与传动系统的对接位置完全匹配实际安装尺寸。承载机架采用型材焊接框架结构设计，建模时还原了型材的截面特征、焊接连接的加强筋结构，四条支撑腿做了地脚安装板的细节，板上预留了固定螺栓孔，保证设备安装的稳定性，机架的横梁布局充分考虑了各部件的承重需求，卷筒、传动箱、电机的安装位置均做了对应的安装台面与固定孔位设计。渲染阶段采用金属材质为主的材质方案，机架赋予哑光钢材材质，卷筒做了镀锌金属质感处理，带轮采用蓝色工程塑料材质，传动箱外壳做了灰铸铁哑光质感，各部件材质区分清晰，在星空背景的渲染环境下，通过打光突出各部件的结构轮廓与装配关系，能够清晰展示绞车的整体布局与结构细节，可用于起重设备的结构教学、方案展示以及后续的工程参考。
