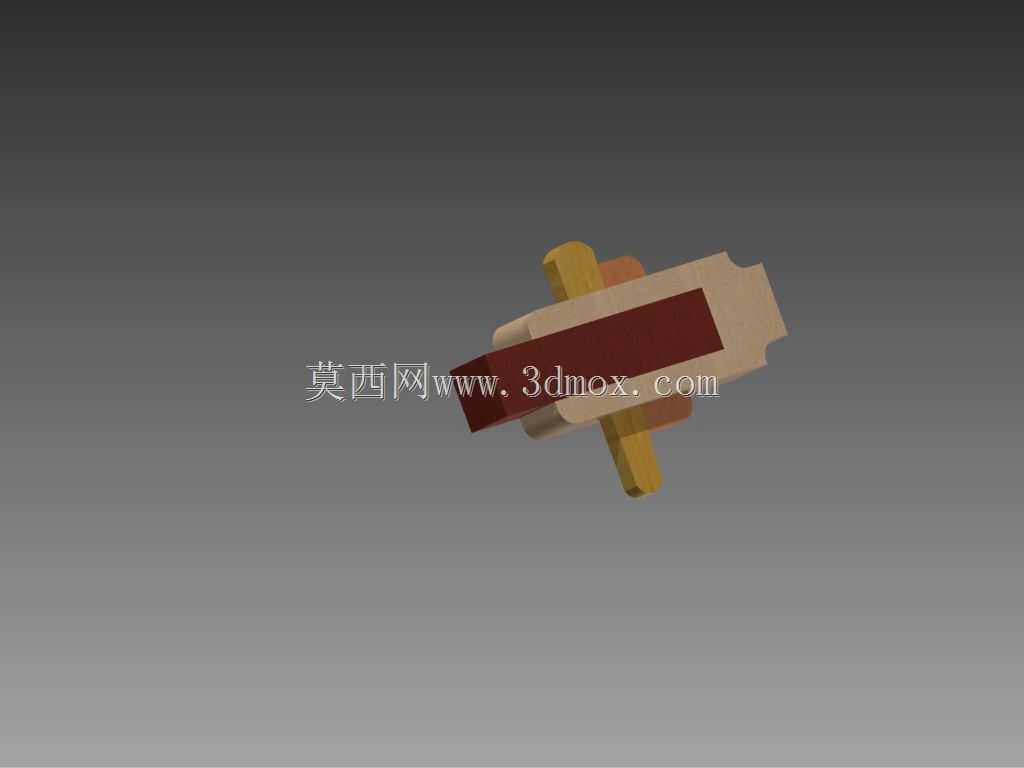

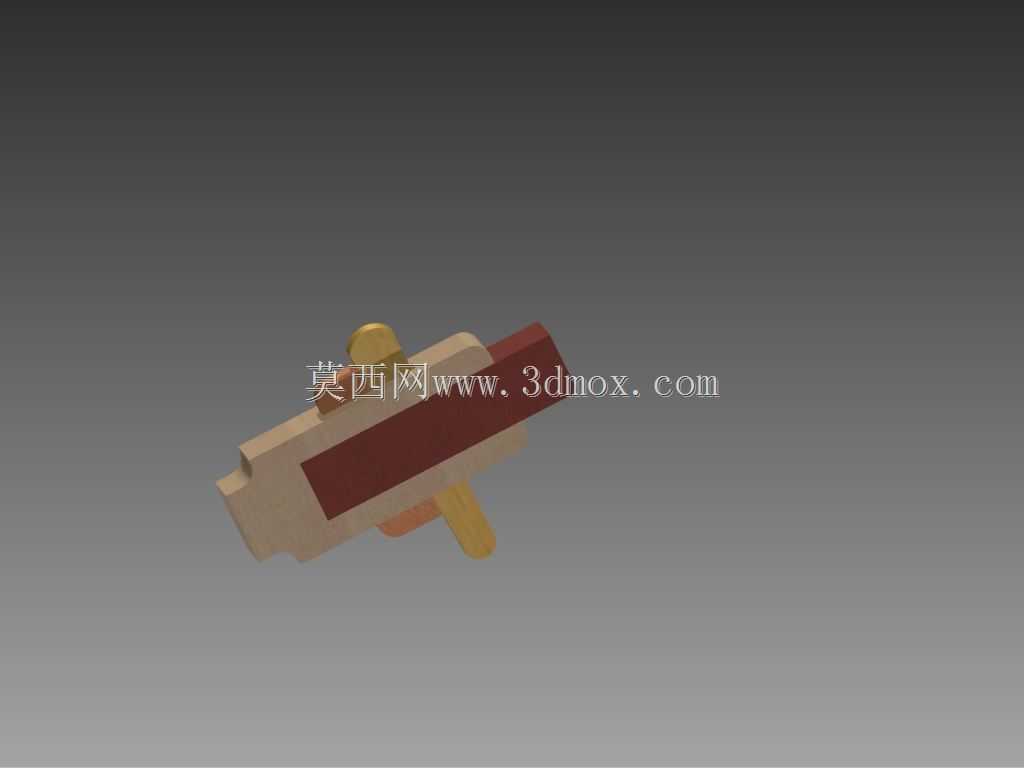

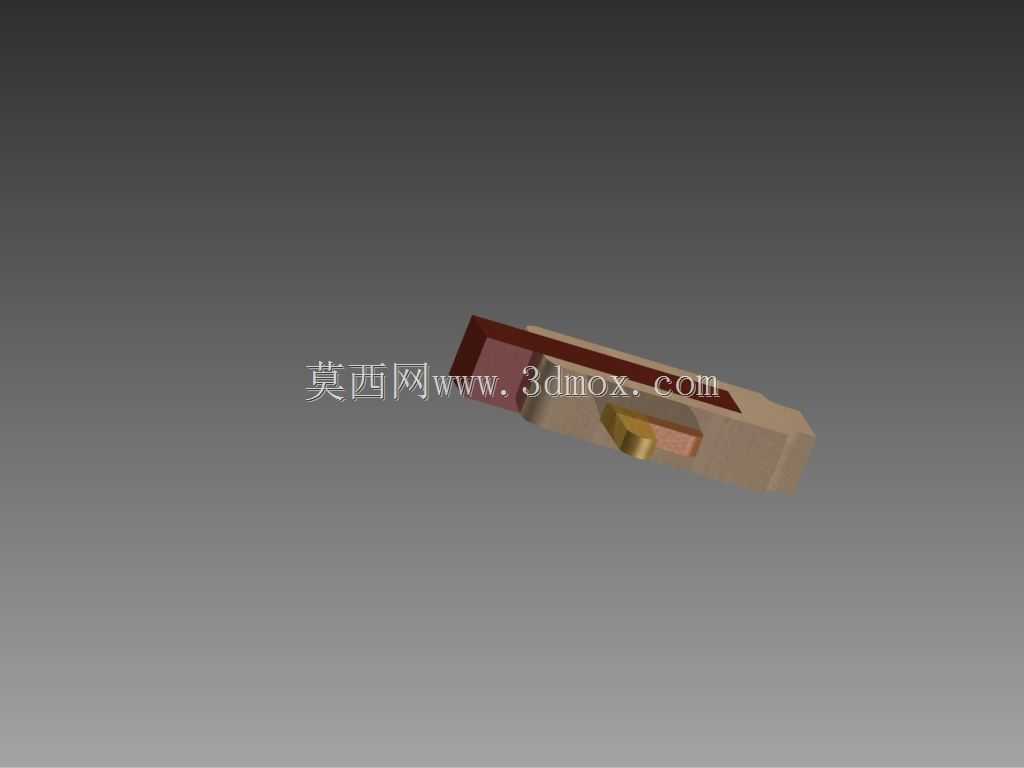

钩头与开口销配套连接接头结构设计

这类钩头搭配开口销的接头结构，在轻载传动链路、可拆卸铰接点位、工装夹具快换模块里应用十分普遍，日常做设备改造、小型非标机构搭建时经常会用到这类连接件。从实际使用场景来看，它不需要额外的螺纹锁紧工序，现场装配时只需要将钩头卡入对应挂接位，穿入销轴后把开口销掰开卡入销尾槽位，就能实现可靠的轴向防脱，相比螺纹连接的接头，它的拆装效率更高，也不会因为设备运行中的小幅振动出现松脱退牙的问题，很适合需要频繁拆装调整、但载荷不算特别大的连接点位。设计这类接头的时候，首先要考虑的是钩头的挂接接触面弧度，弧度要和配套挂接轴的外径完全贴合，避免出现线接触导致的应力集中，长期受拉时不会在钩头根部出现疲劳裂纹；其次是销孔的同轴度公差，销孔和钩头挂接面的位置度要控制在合理范围内，不然穿销之后钩头会出现别劲，挂接和拆卸的时候卡滞不畅。开口销的安装槽位设计在销轴尾端，槽的深度要刚好能容纳开口销的两个支脚，掰开之后支脚要贴紧销轴端面，不会在设备运行时被周边剐蹭导致脱落。从安装边界来看，这类接头的整体外形比较紧凑，钩头的伸出长度要匹配挂接位的深度，不能太长导致挂接后晃动间隙过大，也不能太短导致挂接量不足受拉时脱开；接头主体的安装端可以根据实际需求做成不同的连接形式，不管是和杆件焊接、还是做内螺纹和拉杆对接，都要保证钩头受力方向和主体轴线重合，避免受偏载导致接头变形。实际选型使用的时候，要根据连接点位的额定拉力选对应尺寸的规格，销孔的直径要和配套销轴保持间隙配合，既不能太松导致连接晃量太大，也不能太紧导致拆装时需要敲击损伤零件表面。开口销的材质要选有一定韧性的钢材，掰开的时候不会出现脆断，安装后两个支脚的掰开角度要对称，保证防脱效果可靠。这类接头在日常维护时也很方便，只需要定期检查开口销有没有出现断裂、钩头接触面有没有异常磨损，不需要做复杂的润滑保养，很适合户外小型设备、农用机具、工装挂架这类维护条件有限的场景使用。做三维建模的时候，要把钩头的过渡圆角做足，避免应力集中的薄弱点，销孔的边缘要做倒角处理，方便销轴穿入，开口销的模型要还原实际安装后的掰开形态，方便装配时检查和周边零件的干涉情况，确保实际生产装配时不会出现空间不足的问题。
