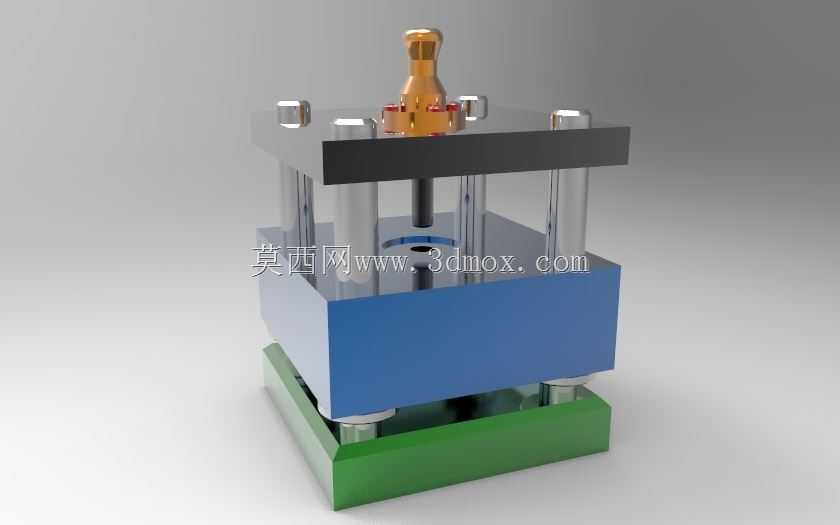

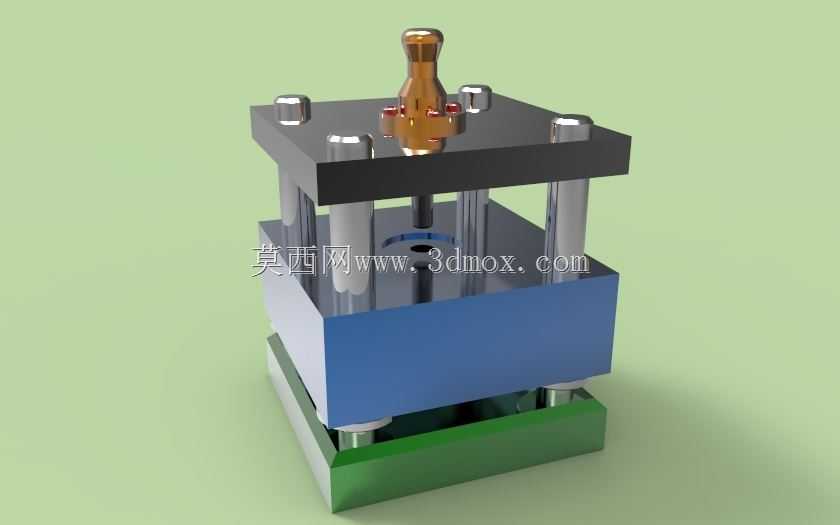

四柱式板材深抽成型工装结构

这套深抽成型工装主要应用于金属板材冷冲压加工场景，适配中小型开式压力机的安装接口，可完成薄壁筒形、带凸缘类零件的拉深成型工序，常见于五金制品、家电钣金、小型汽配零件的批量生产环节，能够替代多道次简易拉深工装，减少工序周转带来的定位误差。整套工装采用四柱导向结构，四根镀铬导柱分别布置于模架四角，导柱与安装在上模座的无给油导套配合，导向间隙控制在0.02-0.03mm区间，可承受拉深过程中产生的侧向偏载，避免凸凹模发生啃模损伤，保证成型后零件的壁厚均匀度控制在公差允许范围内。下模部分设置独立的压边圈结构，压边力通过模座底部的弹性元件传递，可根据板材材质、料厚以及拉深比的差异调整压边力大小，有效抑制拉深过程中法兰区域的材料起皱问题，压边圈与下模芯的配合面做了R角过渡处理，减少材料流动过程中的阻力，降低零件拉裂的风险。上模的凸模采用快换式安装结构，通过内六角螺钉与上模座固定，凸模根部设置定位止口，保证凸模与下模型腔的同轴度，针对不同拉深深度的零件，仅需更换对应规格的凸模与下模镶块，无需整体更换模架，可大幅降低多品种小批量生产的工装投入成本。模架整体采用上下叠层结构，上模座、下模座均选用45号钢调质处理，安装面平面度公差控制在0.02mm以内，模架周向设置的安装槽可直接通过T型螺栓与压力机工作台、滑块连接，安装边界适配台面尺寸400*400mm以内的通用压力机，无需额外制作过渡连接板。成型工作时，板材毛坯放置于下模压边圈的定位槽内，上模随压力机滑块下行，首先由压边圈压紧毛坯法兰区域，随后凸模接触毛坯并逐步将材料拉入下模型腔，完成材料的塑性变形，整个成型过程中导柱导套全程配合导向，保证凸模运行轨迹的垂直度，成型后上模回程，顶出机构将成品零件从下模腔中顶出，完成单次作业循环。这套结构的拉深凸模排气孔设计在凸模端面中心位置，可避免拉深过程中型腔内部形成负压导致零件脱模变形，下模的型腔表面做了抛光处理，表面粗糙度达到Ra0.8以下，减少材料流动时的摩擦阻力，提升成型零件的表面质量。
