康迪亚A10立式数控铣床结构设计

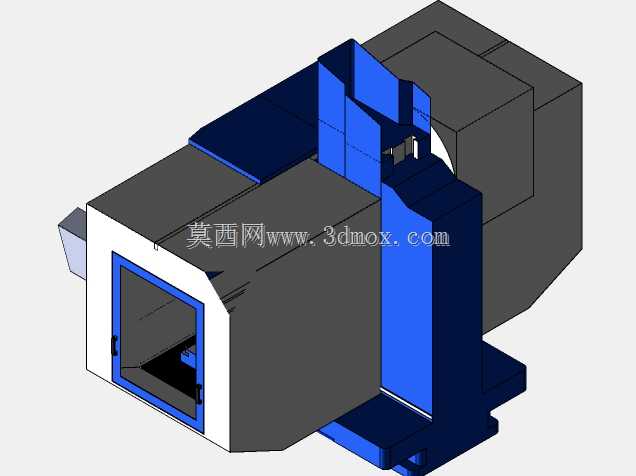

这款康迪亚A10数控铣床的三维结构还原，完全围绕中小批量精密零件加工场景的实际需求搭建，在建模过程中优先考虑了车间安装、日常操作、维护检修的全流程边界条件。从结构布局来看，采用立式主轴的C型床身布局，立柱与床身采用一体化铸铁结构的设计思路，建模时特意还原了内部的加强筋排布逻辑，能够在重切削工况下降低结构震颤，保障加工面的光洁度与尺寸精度。设备的操作舱门设置在正面偏左位置，开合角度预留了120度的操作空间，既方便操作人员吊装工件、更换刀具，也避免了舱门开启后占用过多车间通道空间，安装时设备后侧预留300mm的检修间隙，左侧预留200mm的电气柜维护空间，右侧可对接链式排屑装置，整体占地面积适配多数中小型机加工车间的工位排布。从功能特性来看，该设备可完成铣削、钻孔、镗孔、攻丝等多工序加工，三轴采用线性导轨搭配滚珠丝杠的传动结构，建模时还原了导轨安装基准面、丝杠座的定位结构，能够给后续做有限元受力分析、运动仿真提供准确的装配参考。外防护的设计采用蓝灰撞色的钣金结构，顶部的防护盖板做了斜度设计，避免车间积尘、切削液堆积，侧面的观察窗采用钢化玻璃内嵌结构，既能够观察加工状态，也能阻挡切削液飞溅与铁屑崩出。在建模过程中，特意区分了铸造件、钣金件、标准外购件的层级结构，床身、立柱、滑枕等核心铸造件保留了壁厚与安装凸台的细节，钣金防护件还原了折弯、焊接的接缝位置，电气柜、操作面板的位置也按照实际操作习惯排布，操作面板高度设置在1.1米左右，符合站立操作的人体工程学要求，操作人员无需弯腰即可完成程序输入、参数调整的操作。设备的主轴箱部分做了全封闭防护，避免切削粉尘进入主轴传动结构，延长主轴轴承的使用寿命，底部的床脚设置了可调垫铁的安装位，可根据车间地面平整度调整设备水平，无需额外制作安装基础，缩短设备进场调试的周期。对于从事机床改造、车间布局设计、加工工艺编制的从业者来说，这个结构模型可直接用于工位排布仿真、加工干涉检查、防护结构优化设计的参考，所有装配关系都按照实际设备的装配逻辑搭建，不存在结构干涉、安装错位的问题，能够直观呈现设备的外部轮廓与内部核心结构的位置关系，帮助设计人员快速评估设备适配性，提前预判安装、操作过程中可能存在的空间冲突问题。
