小型手动台式冲孔冲压设备结构设计

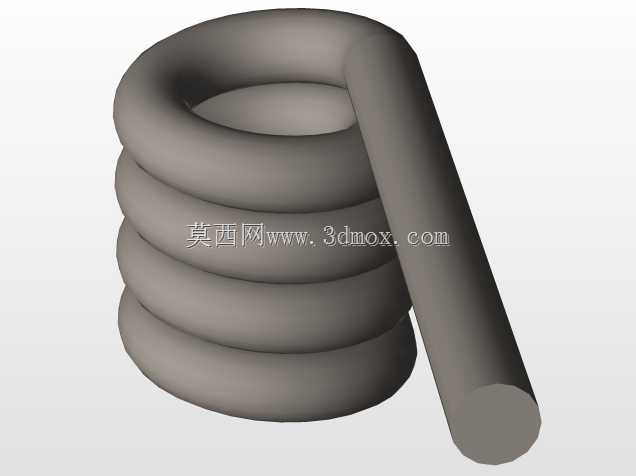

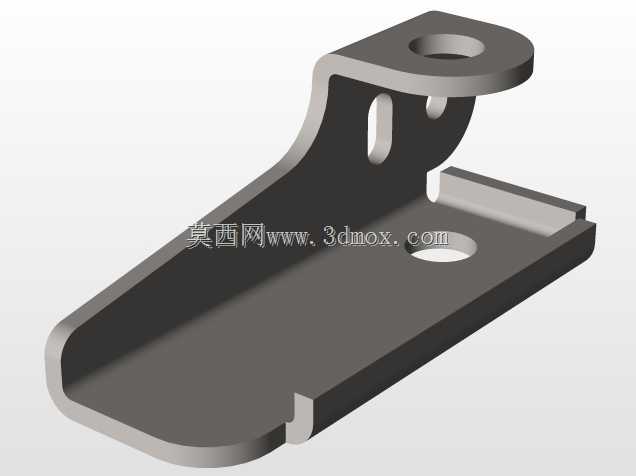

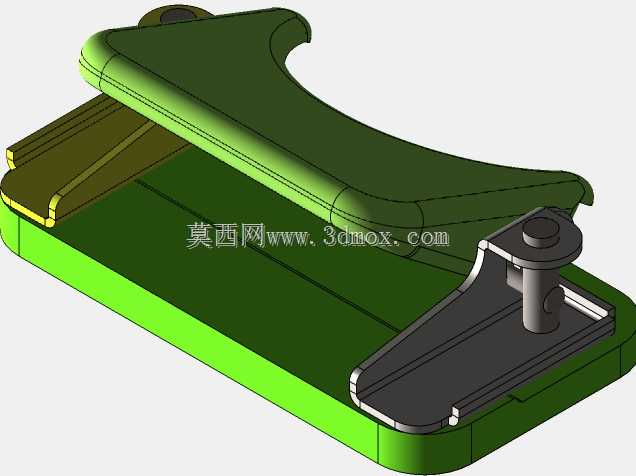

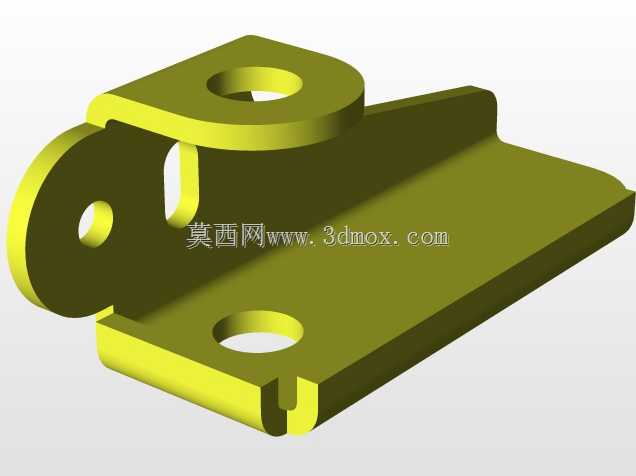

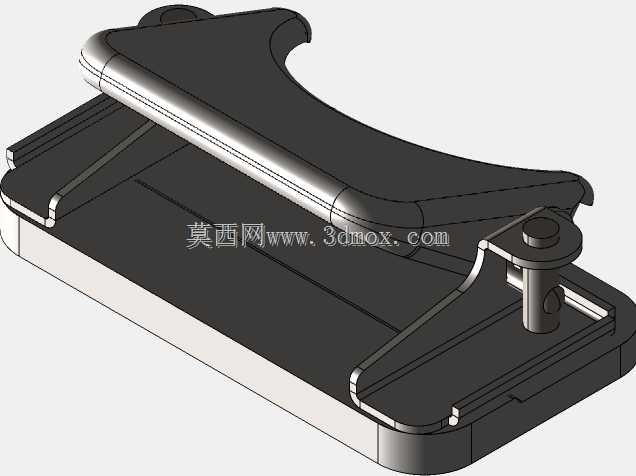

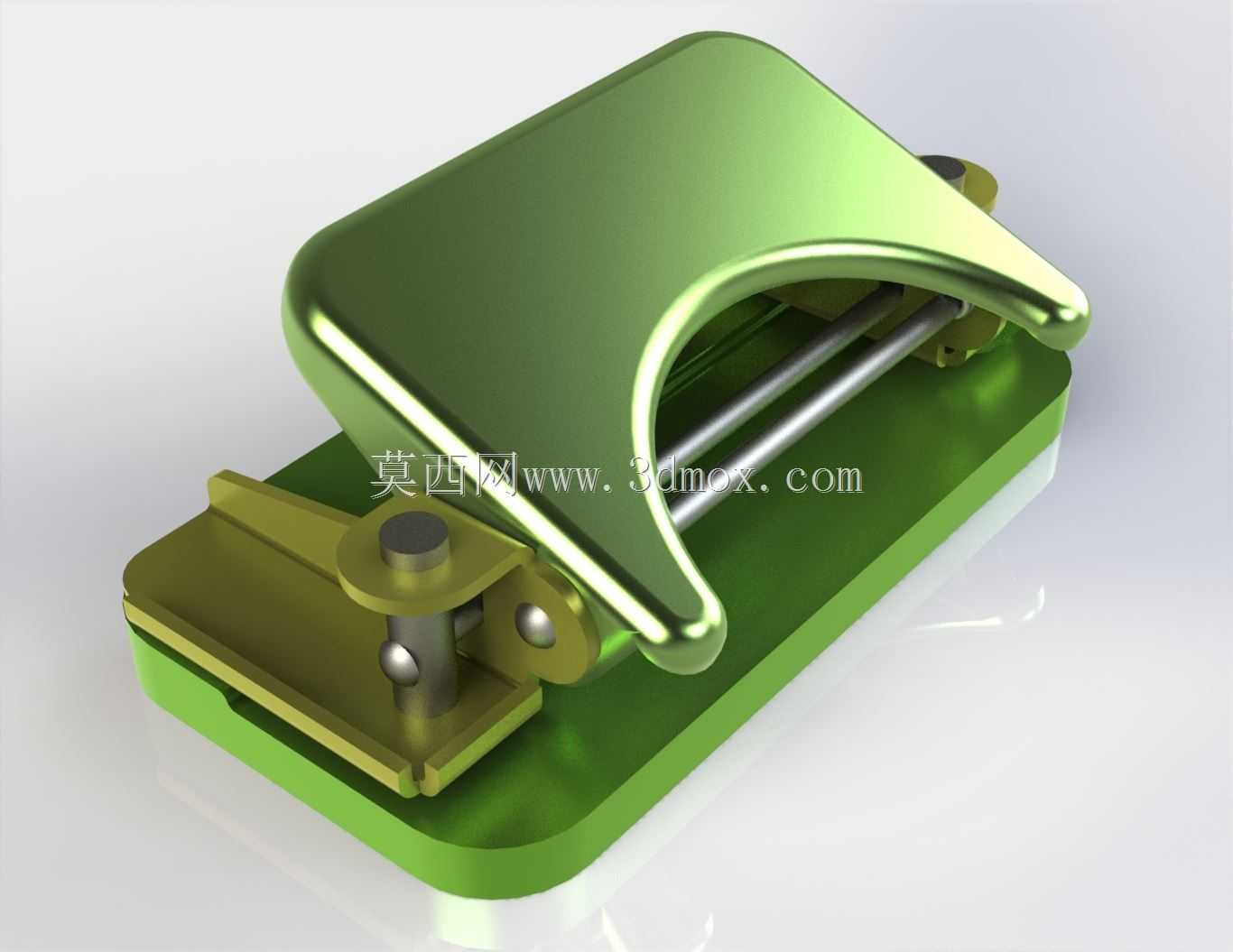

这款手动台式冲压设备主要面向小批量五金加工、维修工位、教学实训场景设计，可完成薄金属片、软质塑胶片、薄皮革等材料的冲孔、浅压印、小型铆压工序，相比大型冲压设备占地更小，操作无需外接动力源，适合零散加工、打样试制环节使用。从结构设计逻辑来看，整机采用上下分体式基座布局，下基座作为安装承载主体，预留了工位安装平面，可根据加工需求快速更换不同规格的冲孔下模、铆压工装，上压盖采用弧形流线型按压结构，贴合人手按压施力的弧度，操作时无需额外握持手柄，手掌直接下压上盖即可完成冲压行程，施力过程中力臂经过优化，同等按压力下可获得更大的冲裁出力，降低操作人员的劳动强度。传动部分采用双导杆平行导向结构，两根平行光轴作为压头的运动导轨，保证压头上下运动过程中无偏摆，冲裁时上下模对中精度稳定，避免出现冲孔毛刺、模具崩刃的问题；连杆铰接部位采用销轴加衬套的配合结构，铰接间隙控制在合理范围，既保证运动顺畅无卡滞，又能减少长期使用后的磨损量，延长设备使用寿命。设备的安装边界设计充分考虑桌面工位的使用需求，整体底座尺寸适配常规钳工工作台的摆放空间，底部预留防滑垫安装槽，放置在工作台面时无需额外螺栓固定即可保持稳定，不会在冲压过程中出现滑移；压头的最大行程经过限位结构限制，避免超出行程损坏模具或设备本体，复位采用内置弹性元件，完成冲压后上压盖可自动回弹至初始位置，无需手动抬升，提升连续操作的效率。在功能适配性上，该设备的冲裁力范围适配0.5mm以下冷轧钢板、1mm以下铝板及非金属薄片的冲孔作业，可更换的模座结构支持定制不同孔径、不同孔型的冲头，满足多样化的小批量加工需求，整机外露结构无尖锐棱角，操作区域做了安全距离设计，下压过程中手指不会误入冲裁区域，兼顾手动操作的便捷性与安全性。从建模细节来看，各零部件的配合公差、装配关系都按照实际加工要求做了还原，导杆与基座的过盈配合、销轴与连杆的间隙配合、冲头与压块的连接结构都做了清晰的结构表达，可直接作为同类小型手动冲压设备设计的参考原型，也可用于实训教学中讲解连杆增力机构、平行导向机构的工作原理。
