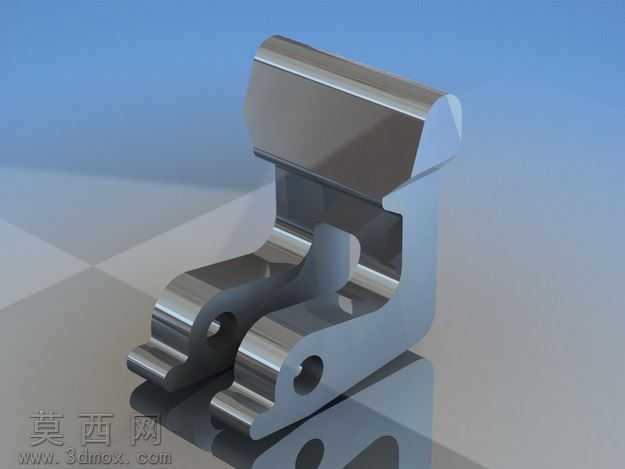

本作品为金属材质的五金功能零件三维建模成果,建模阶段依托参数化设计逻辑完成整体结构搭建,首先对零件的功能定位进行拆解,明确其作为夹持类配套五金件的受力需求与装配适配要求,先绘制核心基准面与基准轴,确定零件的对称布局基准,再通过草图绘制勾勒出零件的主体轮廓,针对上部的弧形贴合面、中部的支撑过渡结构、下部的双叉式带孔安装位分别进行特征构建,采用拉伸、切除、圆角、拔模等基础特征命令完成实体搭建,对零件的棱边位置做了统一的圆角过渡处理,既避免应力集中问题,也还原了金属机加工零件的工艺特征。渲染阶段采用金属抛光不锈钢材质,调整材质的反射率、粗糙度与环境光遮蔽参数,搭配浅蓝渐变的影棚环境背景,设置多组柔光光源从不同角度照射,凸显金属表面的镜面反光质感与零件的立体轮廓,同时在零件下方添加了带反射效果的承载平面,模拟零件放置在光滑工作台面的真实视觉效果,清晰呈现零件各个部位的结构细节。结构设计上,零件上部为带圆弧端头的平直贴合面,可与对应装配部件实现紧密贴合,中部采用收窄过渡的支撑结构,在保证结构强度的前提下减少不必要的材料占用,下部为对称分布的两个带安装孔的支脚,支脚端部做了圆弧收边处理,安装孔为贯通式圆孔,可通过销轴或螺栓完成与其他构件的铰接或固定连接,整体结构遵循等强度设计原则,各个部位的壁厚均匀过渡,无明显的结构薄弱点,能够满足常规工况下的受力使用需求。设计过程中充分考虑了零件的加工可行性,所有特征均适配常规铣削加工工艺,不存在倒扣、极小内角等难以加工的结构,圆角参数也符合机加工的刀具半径要求,既保证了零件的功能实用性,也兼顾了实际生产的工艺合理性,通过三维建模与渲染完整呈现了该五金零件的外观形态与结构特征,可用于相关机械装配场景的配套设计参考。
- 全部评论(0)
- 模板大小 2 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks,效果图,STL,STEP/IGES,其它,
- 软件分类 通用五金配件
