车床用滚压式镜面抛光测力工装

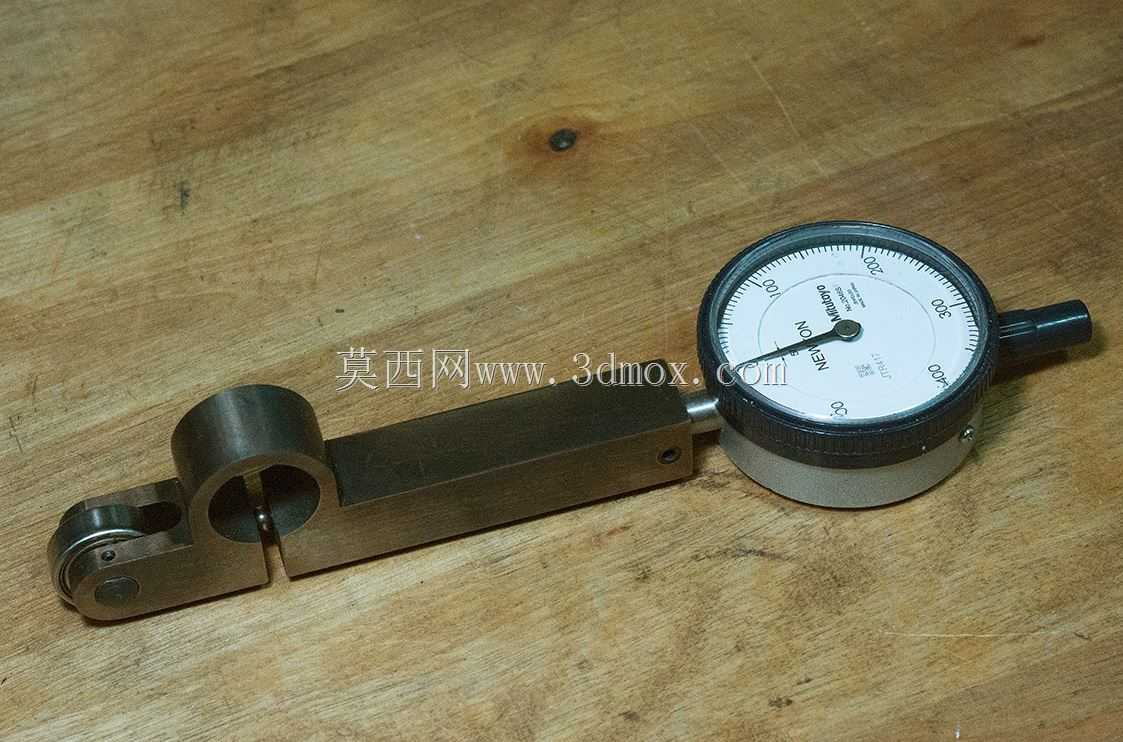

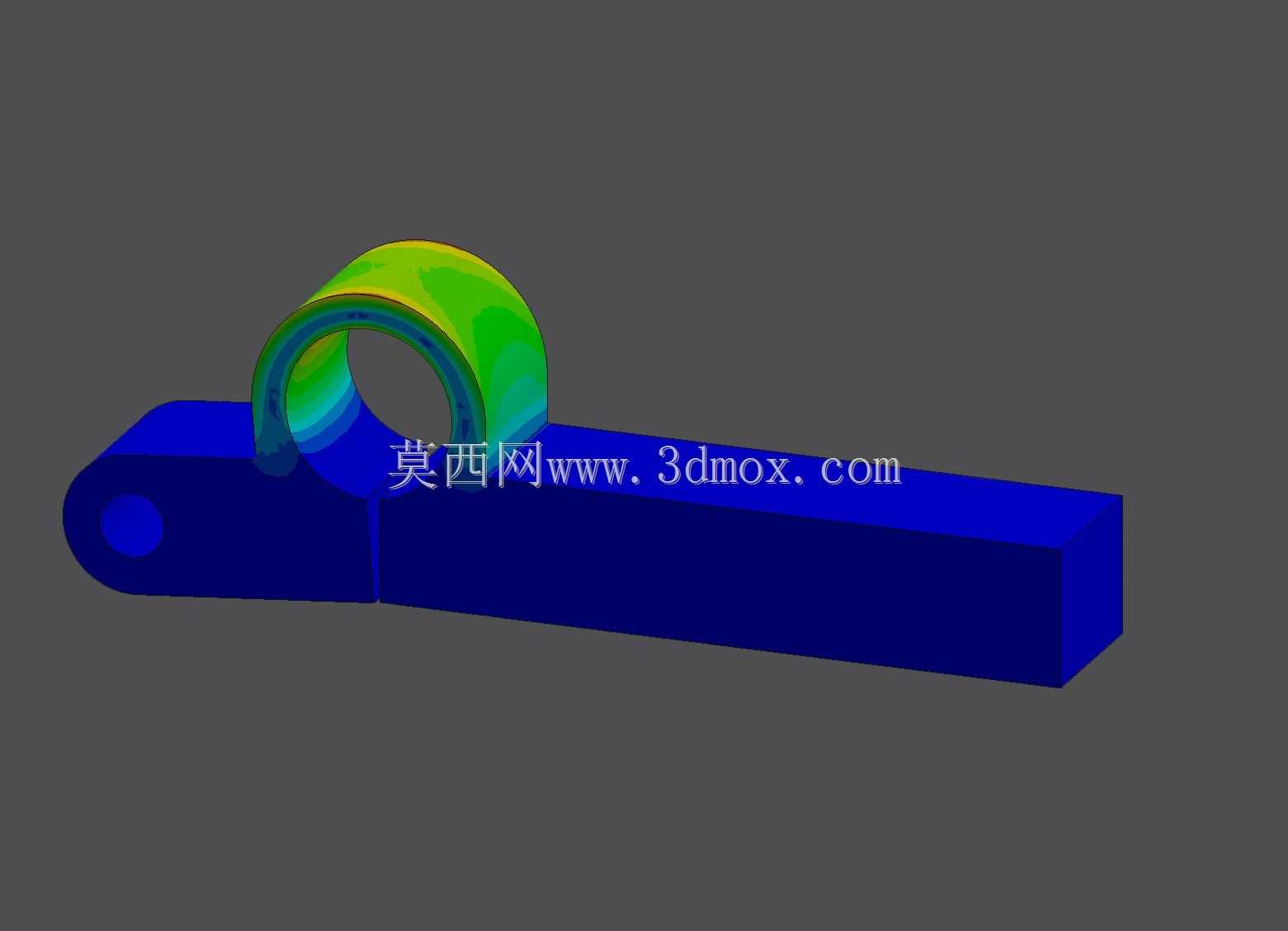

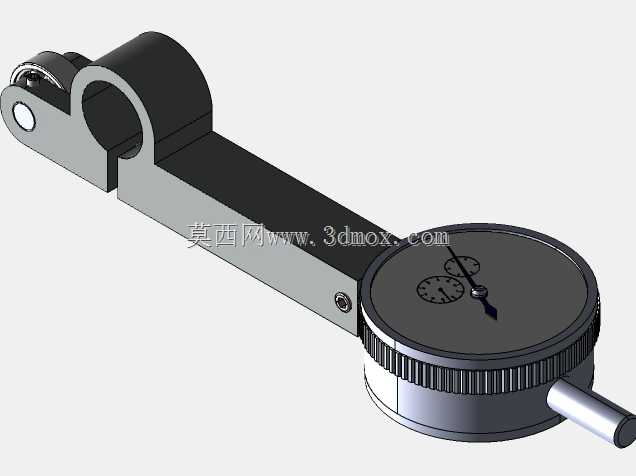

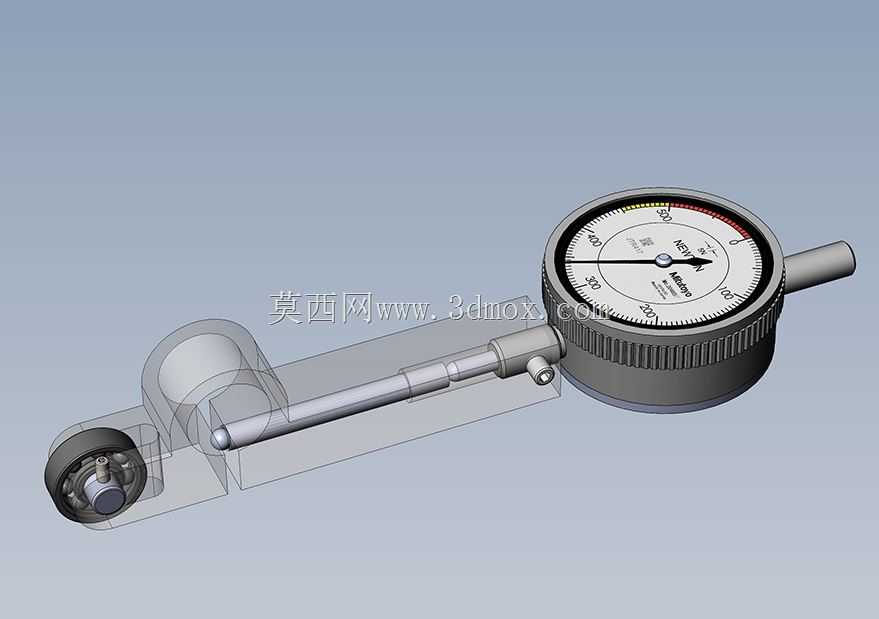

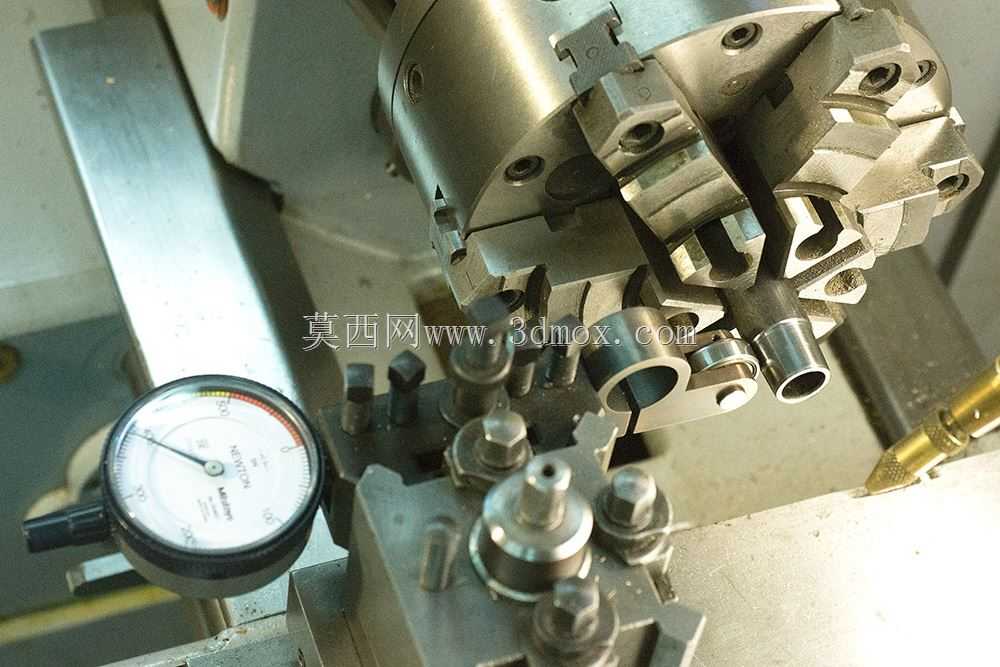

这款滚压抛光测力工装主要适配普通卧式车床的刀架安装位，用于轴类、套类回转零件外圆表面的镜面滚压加工，尤其针对淬硬钢、轴承钢等常规车削难以获得低粗糙度表面的金属材质，可在车削工序后直接装夹在刀架上完成终序光整加工，无需二次装夹拆卸工件，能有效减少工序周转带来的形位公差累积。工装主体采用热处理D2钢加工成型，整体为一体式悬臂结构，安装端为标准刀架夹持圆柱柄，可直接适配车床方刀架的装夹尺寸，夹持柄直径与常规车刀刀杆尺寸匹配，无需额外制作过渡刀套，装夹时伸出长度控制在120mm以内即可满足刚性要求，避免滚压过程中出现振纹。工装内部设计有整体式弹性回路结构，可通过预紧调节螺钉设定滚压力的输出范围，每微米的偏转量对应0.6N的滚压力输出，最大可承受500N的工作载荷，足够覆盖常规钢材镜面滚压的压力需求。前端工作端采用碳钢滚珠轴承作为滚压元件，滚道面经过精密研磨抛光，若加工更高硬度的工件可替换为硬质合金滚轮，能进一步提升滚压后的表面光洁度与滚轮使用寿命。工装集成了百分表式测力指示机构，指示表直接固定在工装主体的表座安装位，可实时读取当前滚压的实际作用力数值，无需额外外接测力设备，操作人员可直接通过表盘读数快速调整进刀量，保证整段工件滚压力的一致性，避免因压力不均导致的表面明暗差、滚压过度起皮等加工缺陷。设计过程中对弹性变形段的截面形状做了有限元校核，确保在满量程载荷下的变形量处于线性区间，保证测力读数的准确性，同时避免长期使用出现塑性变形。滚压轮的安装轴采用过盈配合加防转销结构，可承受滚压过程中的径向载荷与周向摩擦力，轮体与安装轴之间预留有微小间隙，保证滚压轮可随工件转动自由回转，不会出现卡滞划伤工件表面的问题。该工装可直接替换车床刀架上的外圆车刀，无需对车床做任何改造，装夹后仅需校正百分表零位即可投入使用，适合小批量精密轴类零件的加工场景，能稳定获得Ra0.2以下的镜面表面，相比传统砂纸抛光、油石研磨的工艺，加工效率可提升4倍以上，同时表面会产生冷作硬化层，提升零件的耐磨性能与疲劳强度。
