工程用铰接式液压缸结构设计

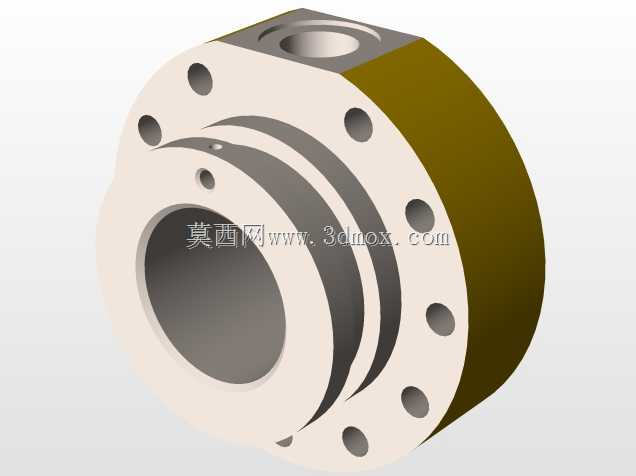

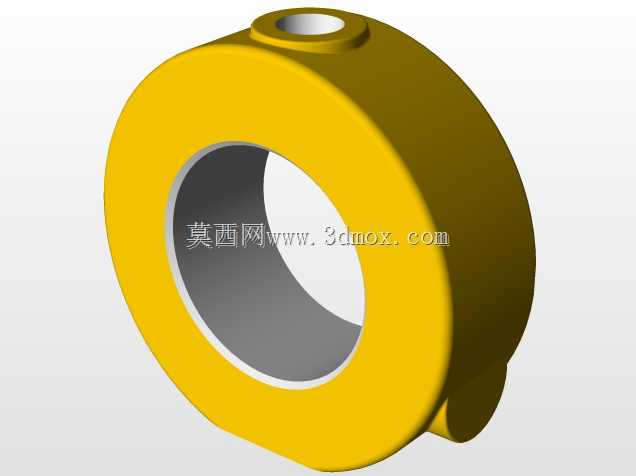

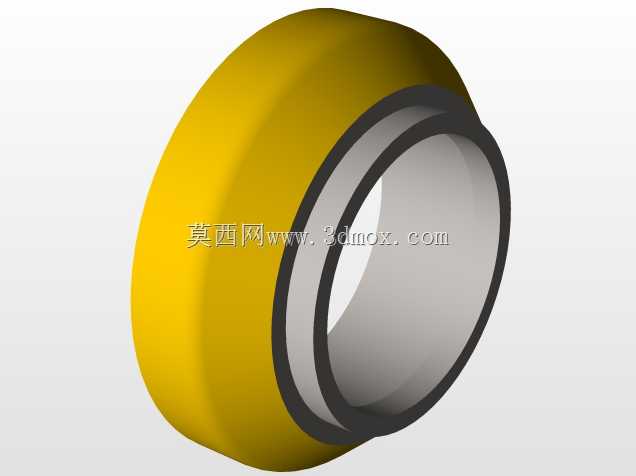

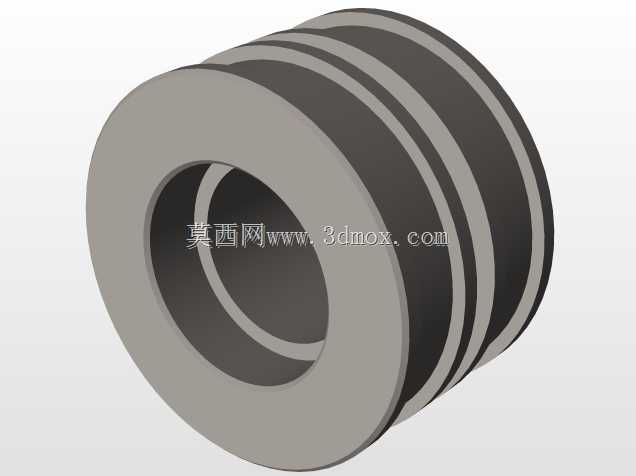

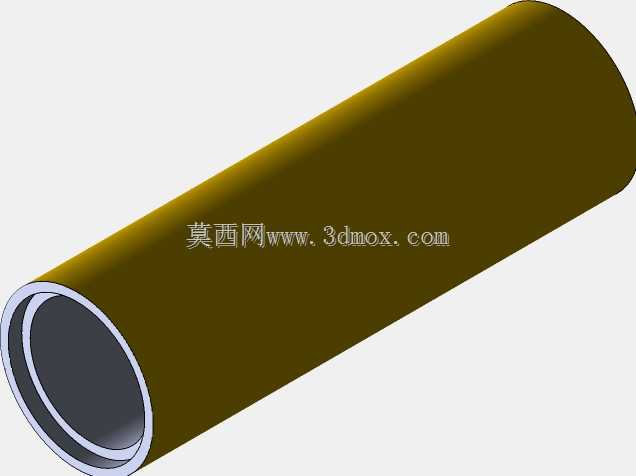

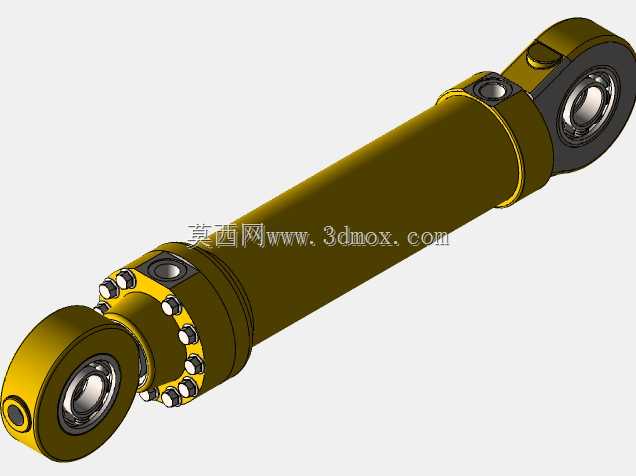

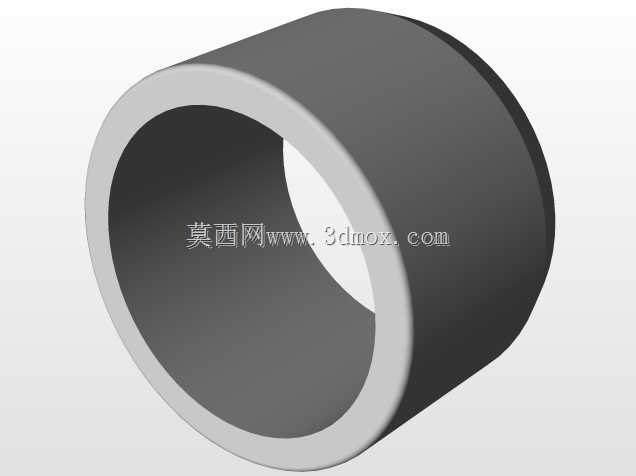

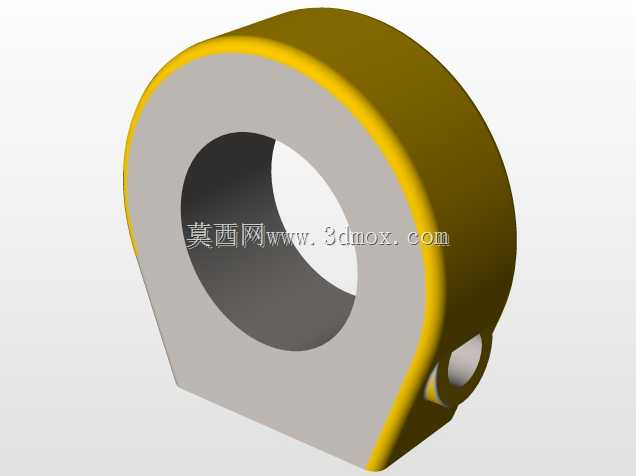

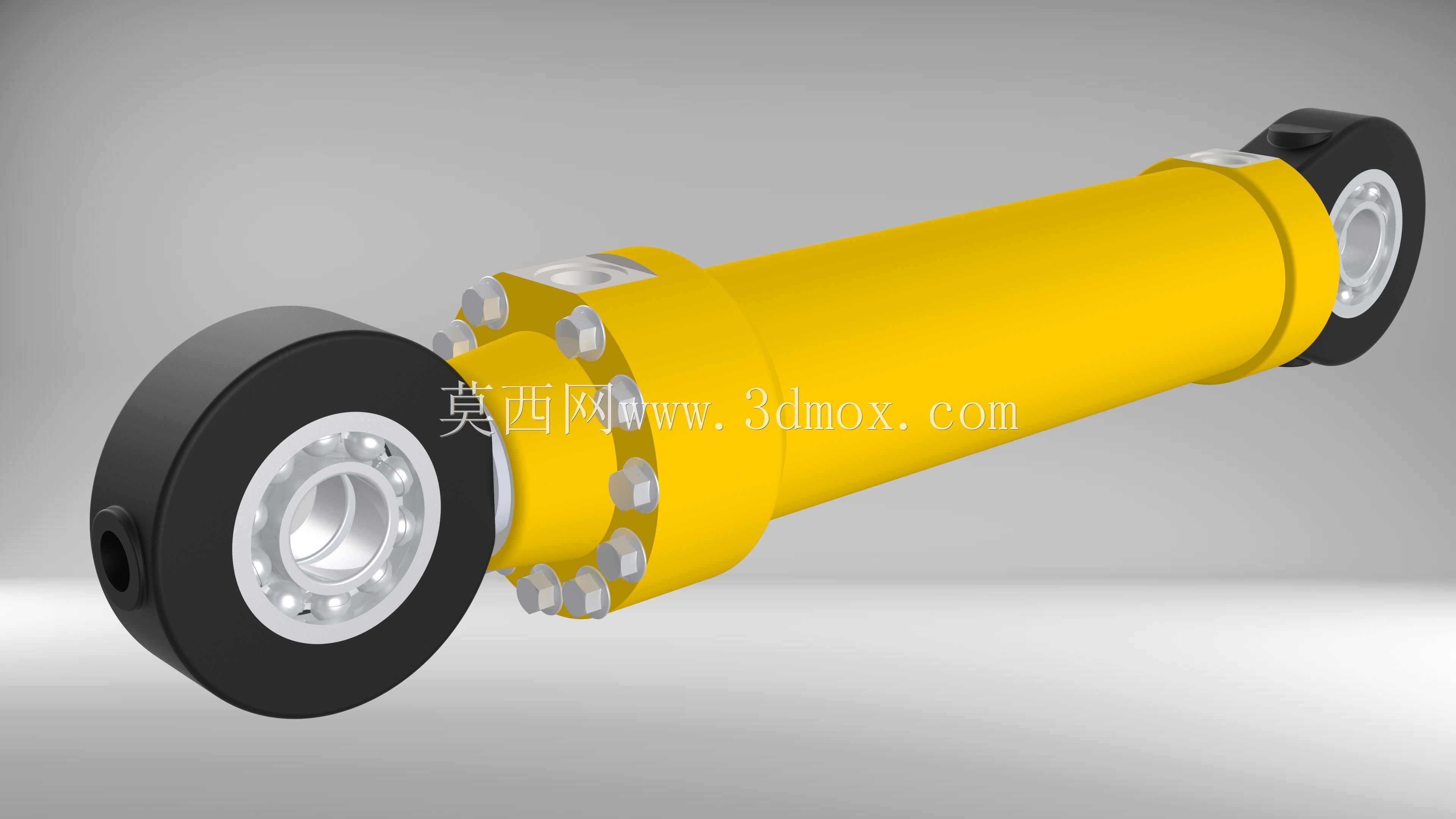

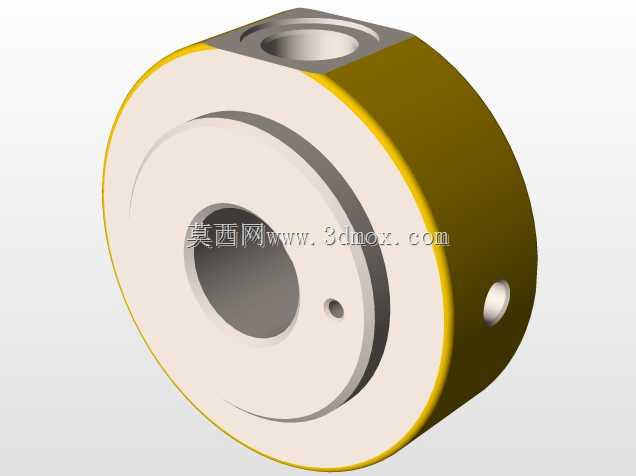

这款铰接式液压缸是液压传动系统里的核心执行元件，日常在工程机械、重型装备、冶金产线、起重设备里都能见到它的身影，核心作用是把液压油的压力能转化为直线往复的机械动能，带动负载完成推拉、顶升、姿态调整这类动作。和常规法兰安装的油缸不同，这款产品两端都采用了铰接耳环结构，安装端自带自润滑轴承衬套，允许缸体在工作过程中随负载的摆动产生小角度偏转，不会因为安装面的同轴度偏差或者负载运动过程中的位置偏移，给缸杆带来额外的侧向弯矩，能大幅降低杆端密封件的偏磨概率，延长整套油缸的无故障运行周期。从结构设计逻辑来看，这款油缸的缸筒采用厚壁无缝钢管加工成型，内壁做了高精度珩磨处理，表面粗糙度控制在合理区间，能减少活塞密封件往复运动时的摩擦损耗，同时降低内泄风险。缸盖和缸筒的连接采用了法兰螺栓紧固结构，一圈均布的高强度螺栓能承受高压油作用下的轴向推力，相比螺纹连接的缸盖结构，这种设计拆装维护更方便，也能避免长期受交变载荷后螺纹咬合锈死的问题。活塞部分采用了组合密封结构，搭配导向环、耐磨环的分层设计，既保证高压腔和低压腔之间的密封性能，又能给活塞提供足够的径向支撑，避免活塞在往复运动中出现偏磨刮伤缸筒内壁的情况。杆端的密封采用了防尘圈、主密封、缓冲密封的多级配置，最外侧的防尘圈能阻挡外界的粉尘、泥沙进入缸筒内部，避免杂质刮伤杆体和密封件，缓冲密封则能在油缸行程末端吸收高压油的冲击，减少活塞撞缸的冲击力，让运行过程更平稳。从安装边界来看，两端铰接点的中心距是选型时的核心安装尺寸，设计时预留了足够的行程余量，避免实际运行中出现活塞顶死缸盖或者行程不足的问题，耳环的内孔尺寸匹配常规的铰接销轴规格，能直接适配多数设备的安装支座，不需要额外做转接件设计。在实际工况应用中，这类油缸常用来驱动工程机械的工作臂摆动、设备舱门的开合、重型工装的夹紧动作，相比电动推杆，它的输出推力更大，响应速度更快，能在重载、高频往复的工况下长期稳定工作，而且可以通过配套的液压阀组精准控制伸缩速度和输出力大小，满足不同工况的动作调节需求。建模过程中对所有密封槽、螺栓孔、铰接轴承的安装位都做了等比例还原，结构细节完整，能直接用来做设备的装配干涉检查、工况运动仿真，也能作为同类型油缸设计的参考蓝本，帮助结构设计人员快速完成选型匹配和结构校核。
