带橡胶绝缘握柄的钢制组合钳结构

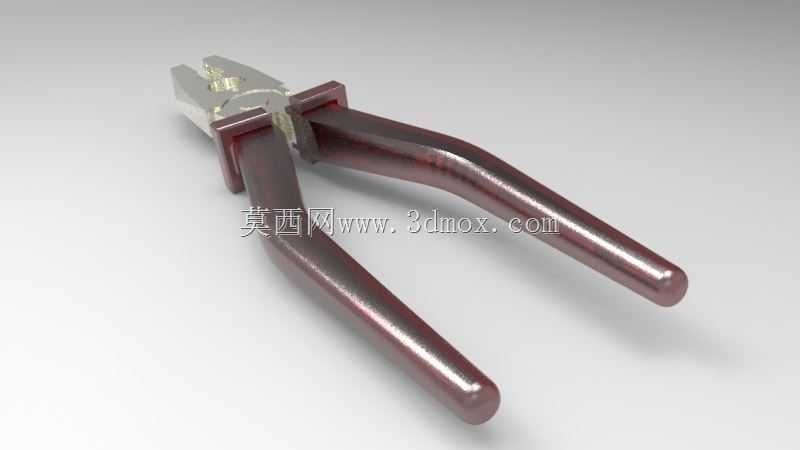

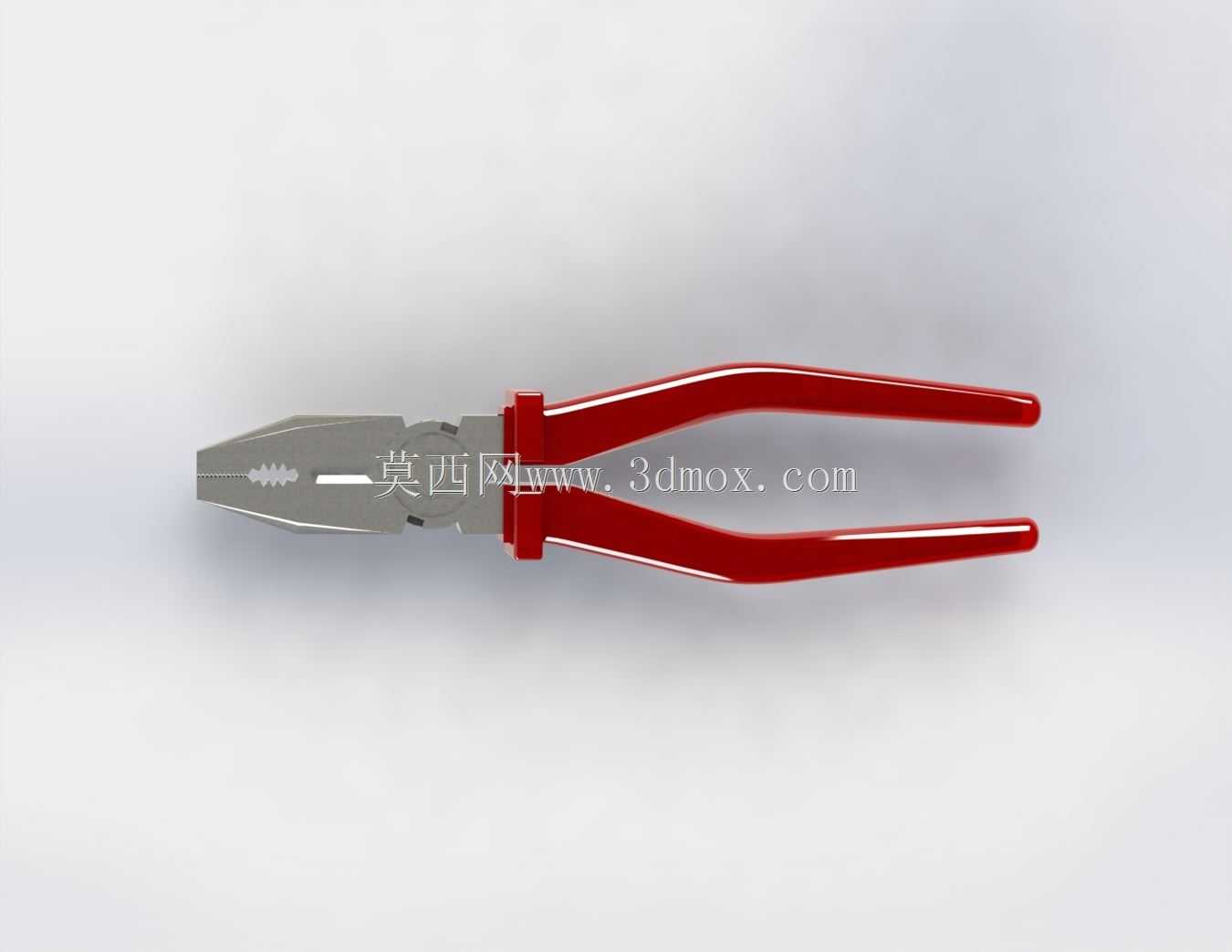

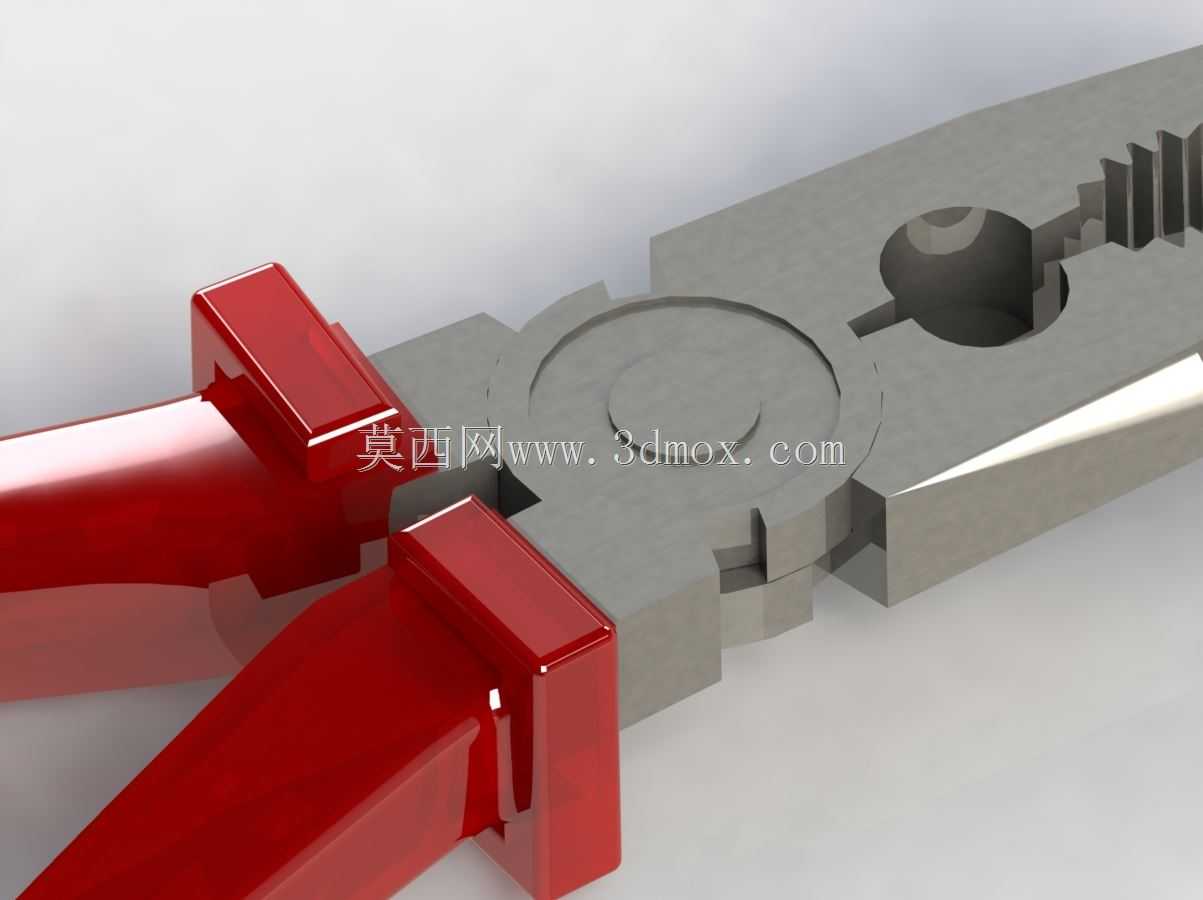

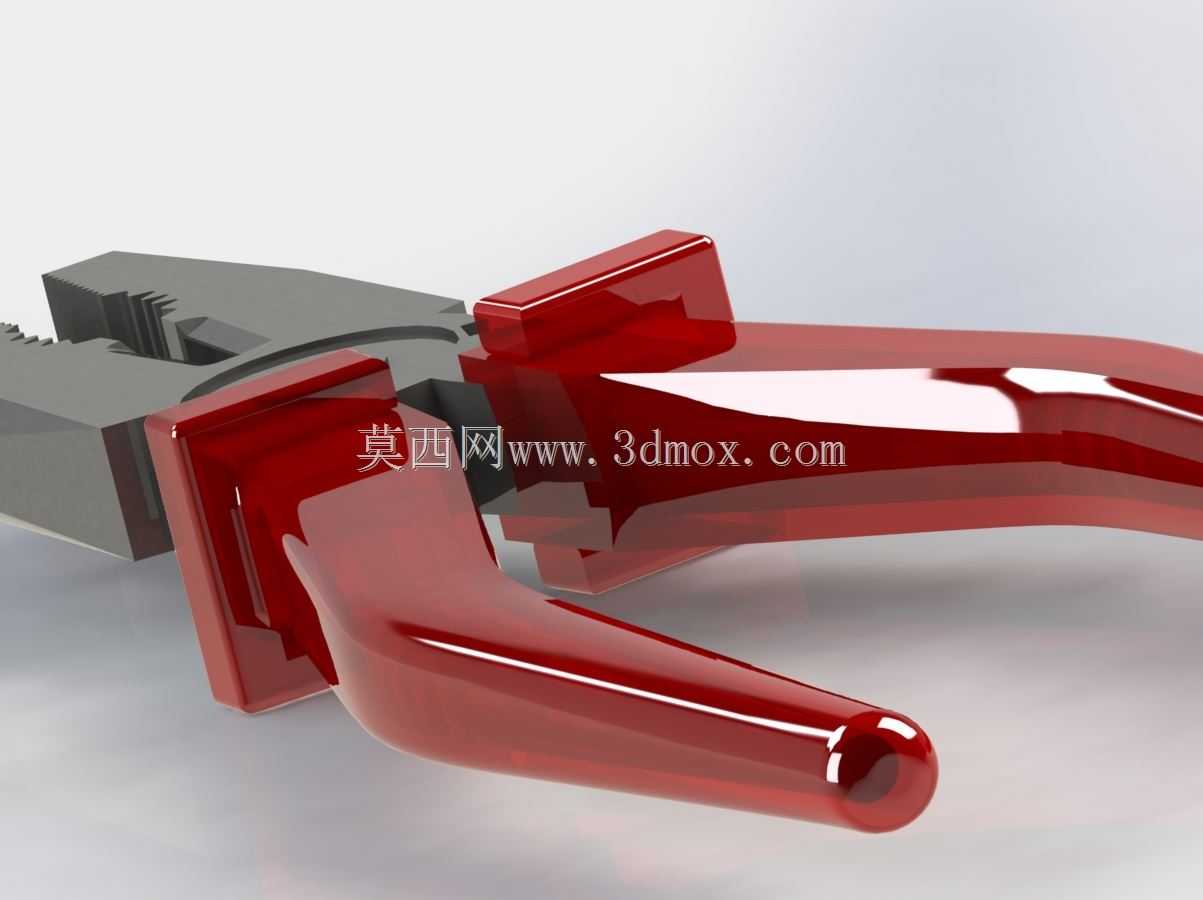

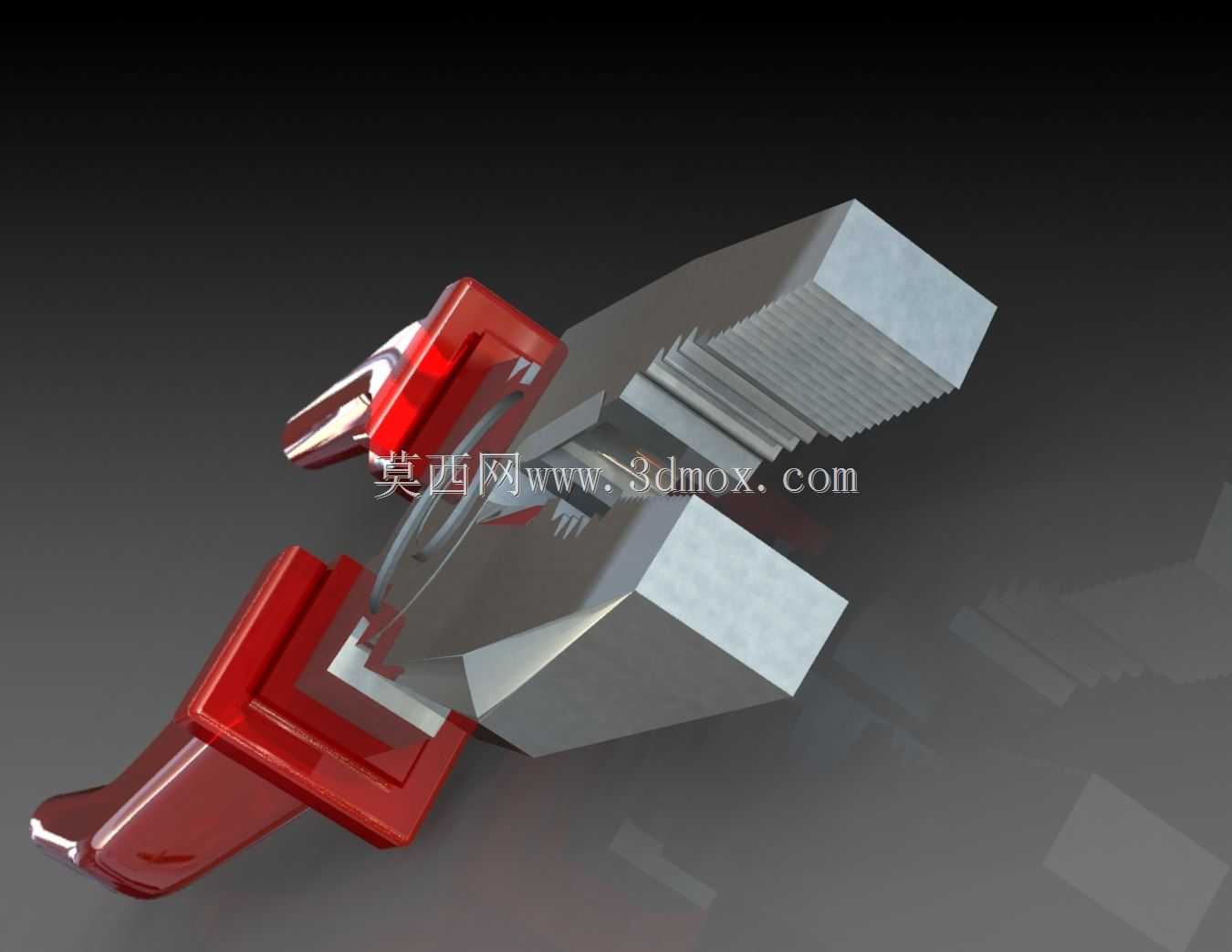

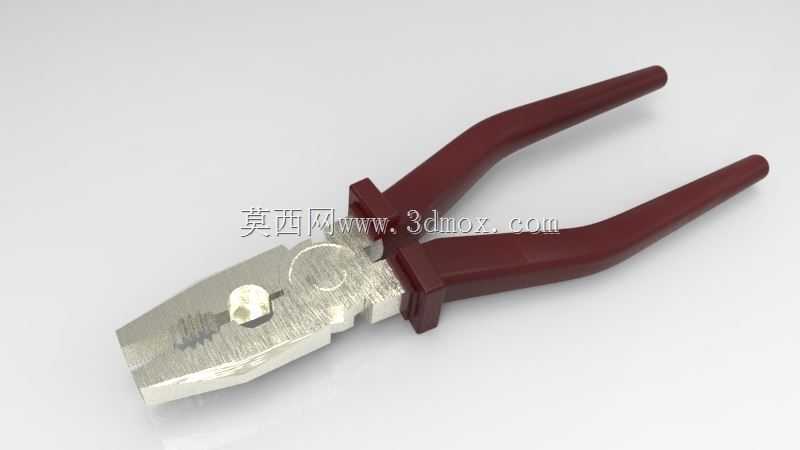

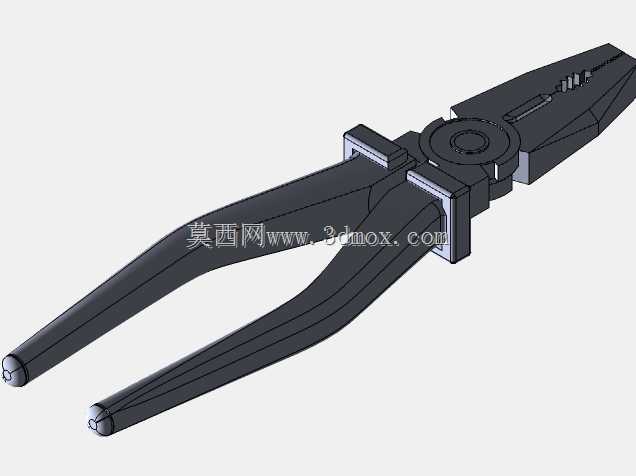

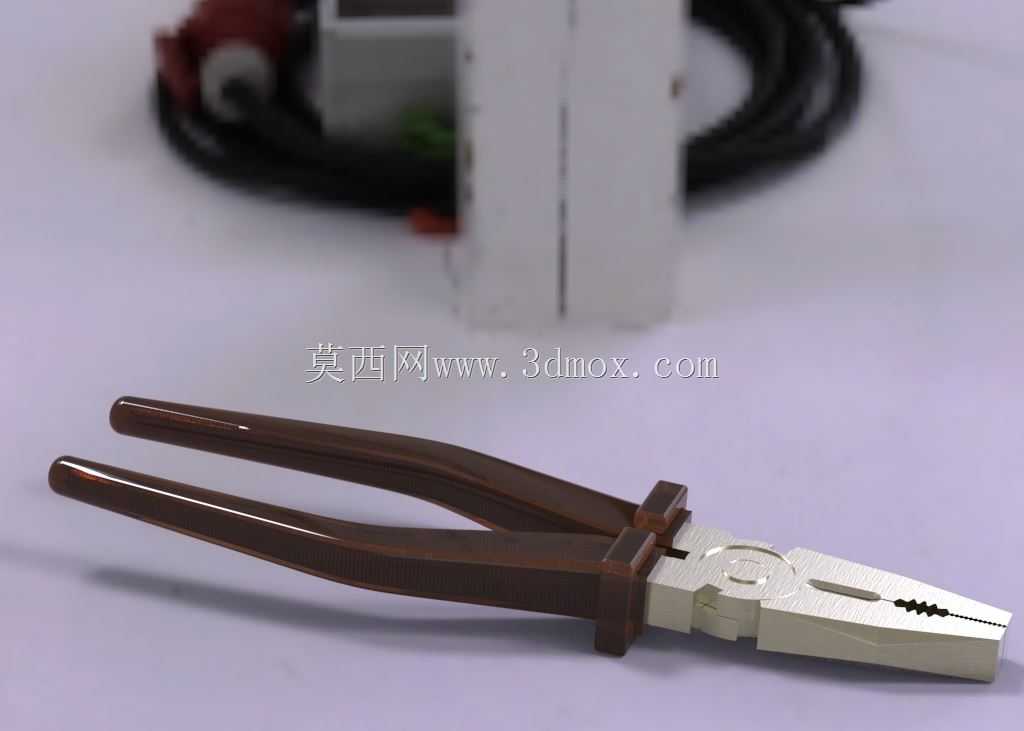

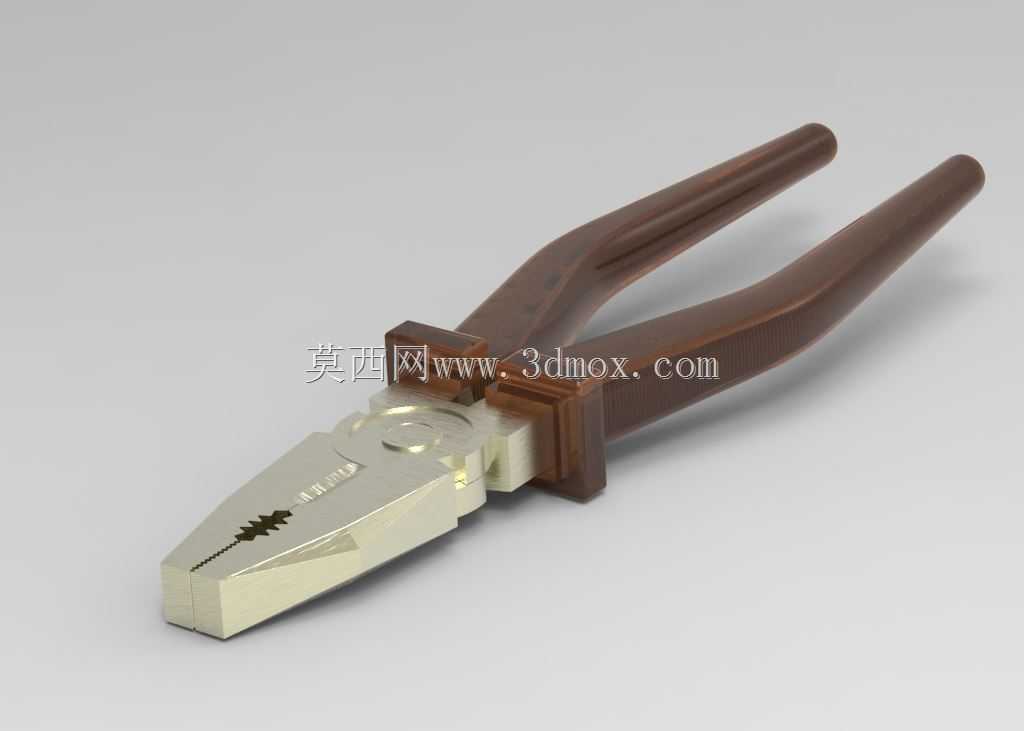

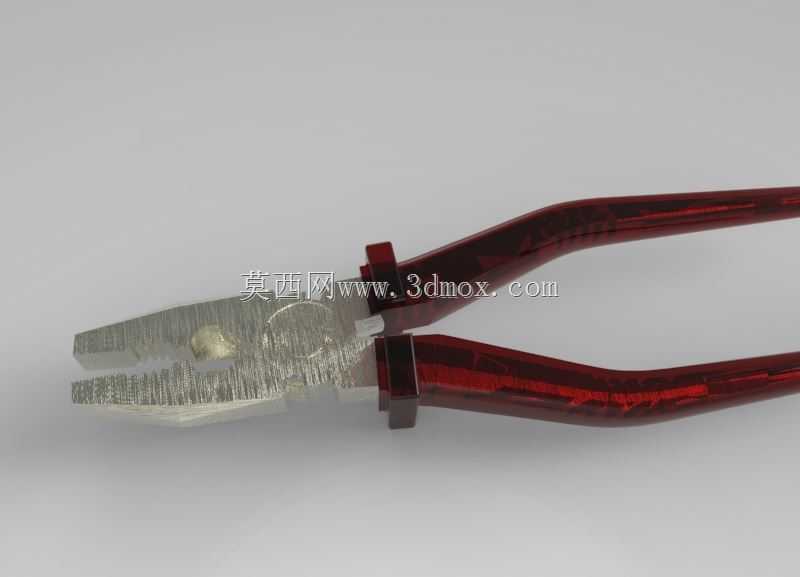

这款带橡胶握柄的钢制组合钳，是面向日常设备检修、五金装配、电气作业场景开发的手动夹持剪切工具，建模阶段完全参照实物真实尺寸完成止动配合校验，从根源上规避开合过程中钳身、手柄、刃口部位的运动干涉问题。从实际作业场景来看，这类组合钳是机械装配工位、电气运维班组、家用五金工具箱里的常备工具，前端平口钳头可完成薄金属片弯折、小型螺母拧动、线材夹持定位等操作，钳头根部集成的剪切刃口可应对细铁丝、铜芯导线、扎带等材料的截断需求，相比单一功能的尖嘴钳、斜口钳，能减少作业过程中频繁更换工具的时间损耗。设计过程中首先对钳身的铰接结构做了受力校核，钳头采用高碳钢材质的实体建模，刃口部位做了局部加厚处理，模拟实际热处理后的刚性表现，避免剪切硬度过高的线材时出现刃口崩缺、钳身变形的问题。握柄部分采用双色注塑橡胶结构建模，贴合人手握持的曲面做了弧度优化，手柄与钳身的连接部位设置了方形限位挡块，既可以防止使用过程中橡胶握柄发生轴向窜动，也能在手部施力过大时起到限位作用，避免手指滑向钳头造成磕碰损伤。建模过程中对钳身开合的全行程做了运动仿真验证，当钳口完全闭合时，两片钳头的刃口、平口夹持面完全贴合无错位，握柄尾部预留足够的安全间隙，不会出现夹手问题；当钳口张开到最大作业角度时，铰接部位的销轴受力均匀，钳身不会出现结构卡滞。钳头表面的防滑齿纹按照真实加工纹理做了细节还原，可保证夹持小型零件时不会出现打滑脱落，橡胶握柄表面的防滑凹槽也做了等距建模，模拟实际握持时的摩擦力表现。整体模型的安装边界完全参照实物尺寸设定，铰接销轴与钳身安装孔采用过渡配合的公差设定，橡胶握柄与钢制钳柄采用过盈配合的装配关系，完全还原实物的装配逻辑，可直接用于工具类产品的结构展示、装配教学演示、虚拟场景的工具道具布置，也可作为手动工具结构优化设计的参考基准，帮助设计人员快速验证钳身受力角度、握柄人机工程学合理性，减少实物打样的迭代次数。
